3. Определение наборов отношений

1. Фирма-клиент (название, адрес, номер телефона)

ПК: название, адрес

ВК: нет

1. Древесина (порода)

ПК: порода

ВК: нет

1. Делянка (номер, квадрат, площадь)

ПК: номер

ВК: нет

1. Работник (таб. номер, ФИО, адрес, телефон, дата поступления, дата назначения, должность, номер бригады)

ПК: таб. номер

ВК: номер бригады ссылается на бригада (номер)

1. Бригадир (таб. номер, ФИО, адрес, телефон, дата поступления, дата назначения, номер бригады)

ПК: таб. номер

ВК: номер бригады ссылается на бригада (номер)

1. Бригада (номер, специализация, номер цеха)

ПК: номер

ВК: нет

1. Продукция (наименование, цена, единицы измерения)

ПК: наименование, цена

ВК: нет

1. Телефон (номер, название фирмы-клиента, адрес фирмы-клиента, таб. номер работника)

ПК: номер

ВК: название фирмы-клиента, адрес фирмы-клиента ссылается на фирма-клиент (название, адрес)

ВК: таб. номер работника ссылается на работник (таб. номер)

1. Накладная на заказ (номер, дата, срок, таб. номер нач. сбыта, название фирмы-клиента, адрес фирмы-клиента, номер телефона фирмы-клиента)

ПК: номер

ВК: название фирмы-клиента, адрес фирмы-клиента ссылается на фирма-клиент (название, адрес)

ВК: таб. номер начальника сбыта ссылается на работник(таб. номер)

1. Строка накладной на заказ (кол-во, наименование продукции, цена продукции, номер накладной)

ПК: номер накладной, наименование продукции, цена продукции

ВК: номер накладной ссылается на накладная на заказ (номер)

ВК: наименование продукции, цена продукции ссылается на продукция (наименование, цена)

1. Накладная на продажу (номер, дата, таб. номер зав. складом, название фирмы-клиента, адрес фирмы-клиента, номер телефона фирмы-клиента)

ПК: номер

ВК: название фирмы-клиента, адрес фирмы-клиента ссылается на фирма-клиент(название, адрес)

ВК: таб. номер зав. складом ссылается на работник(таб. номер)

1. Строка накладной на продажу(кол-во, наименование продукции, цена продукции, номер накладной)

ПК: номер накладной, наименование продукции, цена продукции

ВК: номер накладной ссылается на накладная на продажу(номер)

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

1. План работы(номер, дата, срок, объём древесины, таб. номер нач. сбыта, номер бригады)

ПК: номер

ВК: таб. номер начальника сбыта ссылается на работник(таб. номер)

ВК: номер бригады ссылается на бригада(номер)

1. Строка плана работы(кол-во, наименование продукции, цена продукции, номер плана)

ПК: номер плана, наименование продукции, цена продукции

ВК: номер плана ссылается на план работы(номер)

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

1. Объём товара(кол-во, таб. номер бригадира, наименование продукции, цена продукции)

ПК: таб. номер бригадира, наименование продукции, цена продукции

ВК: таб. номер бригадира ссылается на работник(таб. номер)

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

1. Наличие древесины(кол-во, порода, номер делянки)

ПК: номер делянки, порода

ВК: номер делянки ссылается на делянка(номер)

ВК: порода ссылается на древесина(порода)

1. Лесобилет(номер, таб. номер зав. делянками, дата)

ПК: номер

ВК: таб. номер зав. делянками ссылается на работник(таб. номер)

1. Строка лесобилета(номер лесобилета, номер делянки)

ПК: номер лесобилета, номер делянки

ВК: номер лесобилета ссылается на лесобилет(номер)

ВК: номер делянки ссылается на делянка(номер)

1. Накладная на возврат делянки лесничеству(номер, таб. номер зав. делянками, дата)

ПК: номер

ВК: таб. номер зав. делянками ссылается на работник(таб. номер)

1. Строка накладной на возврат делянки лесничеству(номер накладной, номер делянки)

ПК: номер накладной, номер делянки

ВК: номер накладной ссылается на накладная на возврат делянки лесничеству(номер)

ВК: номер делянки ссылается на делянка(номер)

1. Наличие(таб. номер бригадира, таб.номер нач. базы, порода, кол-во)

ПК: таб. бригадира, таб.номер нач. базы, порода

ВК: таб. номер бригадира ссылается на бригадир(таб. номер)

ВК: таб. номер нач. базы ссылается на работник(таб. номер)

ВК: порода ссылается на древесина(порода)

1. Хранение(таб. номер зав. складом, наименование продукции, цена продукции, кол-во)

ПК: наименование продукции, цена продукции

ВК: таб. номер зав. складом ссылается на работник(таб. номер)

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

4. Проверка набора отношений на соответствие требованиям нормализации

Для каждого из отношений выпишем функциональные зависимости.

1. Фирма-клиент

название, адрес – номер телефона

1. Древесина

порода –

1. Делянка

номер – квадрат

номер – площадь

1. Работник

таб. номер – ФИО

таб. номер – адрес

таб. номер – телефон

таб. номер – дата поступления

таб. номер – дата назначения

таб. номер – должность

таб. номер – номер бригады

1. Бригадир

таб. номер – ФИО

таб. номер – адрес

таб. номер – телефон

таб. номер – дата поступления

таб. номер – дата назначения

таб. номер – номер бригады

1. Бригада

номер – специализация

номер – номер цеха

1. Продукция

наименование, цена – единицы измерения

1. Телефон

номер – название фирмы-клиента

номер – адрес фирмы-клиента

номер – таб. номер работника

1. Накладная на заказ

номер – дата

номер – срок

номер – таб. номер начальника сбыта

номер – название фирмы-клиента

номер – адрес фирмы-клиента

номер – телефон фирмы-клиента

1. Строка накладной на заказ

номер накладной, наименование продукции, цена продукции – количество

1. Накладная на продажу

номер – дата

номер – таб. номер зав. складом

номер – название фирмы-клиента

номер – адрес фирмы-клиента

номер – телефон фирмы-клиента

1. Строка накладной на продажу

номер накладной, наименование продукции, цена продукции – количество

1. План работы

номер – дата

номер – срок

номер – таб. номер нач. сбыта

номер – номер бригады

1. Строка плана работы

номер плана, наименование продукции, цена продукции – количество

номер плана, наименование продукции, цена продукции – объём древесины

1. Объём товара

таб. номер бригадира, наименование продукции, цена продукции – количество

1. Наличие древесины

номер делянки, порода – количество

1. Лесобилет

номер – таб. номер зав. делянками

номер – дата

1. Строка лесобилета

номер лесобилета, номер делянки –

1. Накладная на возврат делянки лесничеству

номер – таб. номер зав. делянками

номер – дата

1. Строка накладной на возврат делянки лесничеству

номер накладной, номер делянки

1. Наличие

таб. номер бригадира, таб. номер нач. базы, порода – количество

1. Хранение

таб. номер зав. складом, наименование продукции, цена продукции – количество

5. Проверка модели на возможность выполнения всех транзакций

Для каждой транзакции на ER-модели обозначим путь её выполнения.

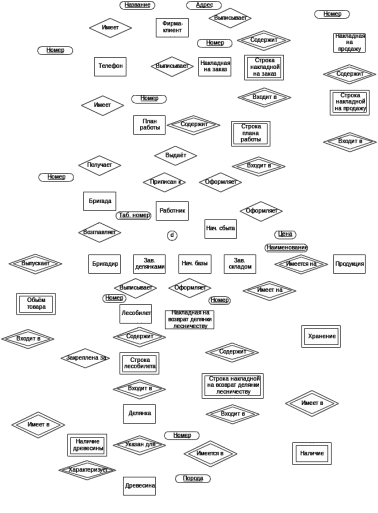

6. Построение окончательного варианта ER – модели

ER–модель, изображённую в пункте 2 логического проектирования будет окончательным вариантом, т.к. пунктах 3 -5 ER – модель не претерпела никаких изменений.

7. Определение набора ограничений целостности

1 Обязательные данные. К ним относятся все атрибуты, составляющие первичные ключи + ещё некоторые атрибуты, которые по постановке задачи или из смысловых соображений не могут быть пустыми (см. таблицу «Атрибуты» и таблицу ниже).

2 Ограничение доменов атрибутов

См. таблицу доменов.

3 Ограничение ссылочной целостности

Для всех внешних ключей определим действие на случай удаления или изменения родительских записей.

Работник

ВК: номер бригады ссылается на бригада(номер)

при изменении CASCADE, при удалении NO ACTION

Бригадир

ВК: номер бригады ссылается на бригада(номер)

при изменении CASCADE, при удалении NO ACTION

Телефон

ВК: название фирмы-клиента, адрес фирмы-клиента ссылается на фирма-клиент(название, адрес)

при изменении CASCADE, при удалении CASCADE

ВК: таб. номер работника ссылается на работник(таб. номер)

при изменении CASCADE, при удалении CASCADE

Накладная на заказ

ВК: название фирмы-клиента, адрес фирмы-клиента ссылается на фирма-клиент(название, адрес)

при изменении NO ACTION, при удалении NO ACTION

ВК: таб. номер начальника сбыта ссылается на работник(таб. номер)

при изменении CASCADE, при удалении NO ACTION

Строка накладной на заказ

ВК: номер накладной ссылается на накладная на заказ(номер)

при изменении CASCADE, при удалении NO ACTION

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

при изменении NO ACTION, при удалении NO ACTION

Накладная на продажу

ВК: название фирмы-клиента, адрес фирмы-клиента ссылается на фирма-клиент(название, адрес)

при изменении NO ACTION, при удалении NO ACTION

ВК: таб. номер зав. складом ссылается на работник(таб. номер)

при изменении CASCADE, при удалении NO ACTION

Строка накладной на продажу

ВК: номер накладной ссылается на накладная на продажу(номер)

при изменении CASCADE, при удалении NO ACTION

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

при изменении NO ACTION, при удалении NO ACTION

План работы

ВК: таб. номер начальника сбыта ссылается на работник(таб. номер)

при изменении CASCADE, при удалении NO ACTION

ВК: номер бригады ссылается на бригада(номер)

при изменении CASCADE, при удалении NO ACTION

Строка плана работы

ВК: номер плана ссылается на план работы(номер)

при изменении CASCADE, при удалении NO ACTION

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

при изменении NO ACTION, при удалении NO ACTION

Объём товара

ВК: таб. номер бригадира ссылается на работник(таб. номер)

при изменении CASCADE, при удалении NO ACTION

ВК: наименование продукции, цена продукции ссылается на продукция(наименование, цена)

при изменении NO ACTION, при удалении NO ACTION

Наличие древесины

ВК: номер делянки ссылается на делянка(номер)

при изменении CASCADE, при удалении NO ACTION

ВК: порода ссылается на древесина(порода)

при изменении NO ACTION, при удалении NO ACTION

Лесобилет

ВК: таб. номер зав. делянками ссылается на работник(таб. номер)

при изменении CASCADE, при удалении NO ACTION

Строка лесобилета

ВК: номер лесобилета ссылается на лесобилет(номер)

при изменении CASCADE, при удалении NO ACTION

Характеристики
