Рисунок 3
Что же касается контроллера WiFi, основанного на чипе Realtek RTL8187L, то он вообще взаимодействует с чипсетом посредством шины USB 2.0.Впрочем, это не отражается на его возможностях, беспроводная сетевая карта без проблем функционирует как в режиме станции, так и в режиме точки доступа. Три сетевых интерфейса – не единственная особенность ASUS P5Q-Е. Привлекает внимание и то, что на этой плате имеется три графических слота PCI Express x16.
Благодаря наличию трех графических слотов, материнская плата ASUS P5Q-Е поддерживает multi-GPU конфигураций. В частности, технологии ATI Crossfire,которая на рассматриваемой плате может работать по схеме PCI Express x8 + PCI Express x8.
Говоря о сильных сторонах ASUS P5Q-Е, необходимо отметить и тот факт, что, основываясь на новом наборе логики Intel P45, эта плата обладает совместимостью не только со всеми современными процессорами с микроархитектурой Core 2 Quad, но и с будущими представителями этой линейки. В частности, с процессорами, использующими шину с частотой 1333 МГц, а также с перспективными CPU, относящимися к семейству Penryn. Следует иметь в виду, что при этом плата имеет некоторые ограничения по работоспособности со старыми процессорами. Так, она не поддерживает CPU с частотой шины 533 МГц, например, процессоры Celeron с уже устаревшей микроархитектурой NetBurst.
Материнская плата ASUS P5Q-Е предназначена для работы как и с привычной DDR2 SDRAM, так и с более современной памятью DDR3 SDRAM. Для установки DDR2 памяти на плате предусмотрено четыре соответствующих слота DIMM. Для эксплуатации памяти в двухканальном режиме модули следует устанавливать парами в слоты, имеющие одинаковый цвет. Следует заметить, что максимальный объём памяти, с которым способна работать ASUS P5Q-Е, составляет 16 Гбайт 8 Гбайт для DDR2 и DDR3 соответственно, при этом модули ёмкостью более 2 Гбайт платой не поддерживаются. Объёмы же оперативной памяти более 4 Гбайт доступны исключительно в 64-битных операционных системах.
Для подключения жёстких дисков на рассматриваемой плате имеется шесть портов SATA, реализованных через южный мост ICH10R. Встроенный в него Serial ATA контроллер обладает поддержкой NCQ, скоростью передачи данных до 3 Гбит в секунду и поддержкой RAID 0/1/5/10. Что касается Parallel ATA интерфейса, то поскольку Intel P45 соответствующих средств не предоставляет, для его реализации на ASUS P5Q-Е имеется дополнительный контроллер JMicron JMB363. Помимо одного Parallel ATA-133 канала этот чип добавляет на плату и два eSATA порта (SATA on-the-Go, как их называет ASUS), которые вынесены на рассматриваемом продукте на заднюю панель. Эти внешние порты также поддерживают NCQ, увеличенную скорость интерфейса и RAID уровней 0 и 1.
Имеющиеся на плате двенадцать USB 2.0 реализуются исключительно через южный мост чипсета. Также имеющиеся два порта IEEE1394 подключены на ASUS P5Q-Е к внешнему PCI контроллеру Agere FW322.
Звуковой тракт на рассматриваемой материнской плате использует восьмиканальный кодек высокого разрешения ADI AD1988B. Это – один из лучших на сегодняшний день кодеков, обеспечивающий хорошее качество звука и снабжаемый качественными драйверами.
К тому же он обладает возможностью одновременно посылать различные аудио потоки на различные каналы воспроизведения, а также предлагает специальные функции шумоподавления при работе с голосовыми приложениями.

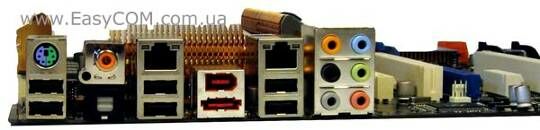

Небольшой сюрприз ожидает нас и при рассмотрении задней панели платы представленной ниже на рисунке 4
Рисунок 4
На ней присутствует комбинированный порт PS/2 для подключения мыши либо клавиатуры, кроме этого, на задней панели присутствует порт IEEE1394, два порта eSATA, оптический и коаксиальный SPDIF выходы, шесть аналоговых аудио входов/выходов, сетевой RJ45 порт с диагностическим светодиодом и коннектор для подключения Wi-Fi антенны.
2.4 Техническое обслуживание системной платы
Техническое обслуживание системной платы пожалуй самая важная работа при эксплуатировании ПК. В техническое обслуживание системной платы входят множество пунктов, рассмотрим самые главные из них.
2.4.1. Установка процессора
При установке процессора необходимо выполнить следующие действия:
- Откройте разьем процессора путем поднятия рычага;
Примечание: Термальная смазка клей и специальный радиатор, рекомендованные компанией Asus, необходимы для предотвращения перегрева процессора.
- Совместите первую ножку процессора с контактом разъема процессора и легким движением вставьте процессор в разъем. На процессоре нанесена метка для предотвращения неправильной установки. Не применяйте излишнюю силу при установке процессора. Если не удается легко вставить процессор, проверьте правильно ли он расположен и вставьте его снова. Удостоверьтесь, что процессор полностью вставлен в разъем;
- Закройте разьем процессора путем опускания и фиксации рычага. Нанесите тонким слоем термальную смазку на верхнюю поверхность процессора;
Примечание: При замене или снятии процессора термальная смазка заменяется на новую.
- Установите радиатор. Нажмите на зажимы для надежного закрепления конструкции на разьеме процессора;
- Подключите кабель питания вентилятора процессора к соответствующему разъему на системной плате.
Установка процессора завершена.
2.4.2 Установка видеоадаптера
При установке видеоадаптера необходимо выполнить следующие действия:
- Специальной кисточкой очистим разъем от пыли и грязи;
- Сдвинуть вправо заглушку для закрепления видеоадаптера;
- Вставить видеоадаптер в разъем до упора и вернуть заглушку в первоначальное положение, тем самым закрепив видеоадаптер;
- Закрепляем видеоадаптер на корпусе при помощи болта.
- Установка видеоадаптера завершена.
2.4.3 Установка Оперативного запоминающего устройства
- Специальной кисточкой очистим разъем от пыли и грязи;
- Открыть заглушки для закрепления оперативной памяти;
- Установить модули оперативной памяти до упора;
- Закрыть заглушки для закрепления оперативной памяти.
Установка Оперативного запоминающего устройства завершена.

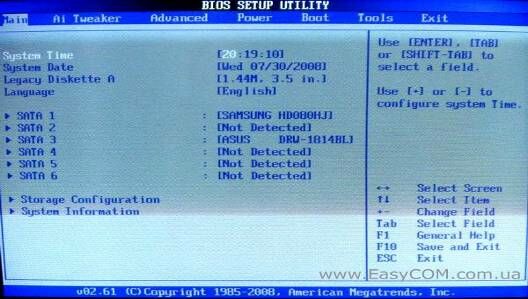

2.5. Базовая система ввода вывода(BIOS)
BIOS материнской платы Asus P5K основан на коде от AMI и в целом выглядит вполне привычно для тех, кто хоть раз видел BIOS материнской платы Asus. Однако есть кое-какие отличия даже от близких по возможностям системных плат.
Теперь практически все интересующие оверклокеров возможности сосредоточены в разделе JumperFree Configuration, а управление всеми аппаратными частями и их характеристиками находится в разделе AI TWEAKER.
Поначалу раздел выглядит очень скромно, но уже можно порадоваться, что функция изменения процессорного множителя перекочевала сюда из раздела CPU Configuration.
Никуда не исчезли возможности автоматического оверклокинга системы на несколько процентов при появлении нагрузки с помощью N.O.S. – Non-delay Overclocking System
Для изменения какого-либо параметра можно использовать клавиши "+" и "–", чтобы последовательно перебрать возможные значения и выбрать нужное. Но такой подход
удобен лишь для параметров, предлагающих выбор значений из 2-3 пунктов, например, Transaction Booster: Auto, Enabled, Disabled. Если число возможных значений больше, то проще выбрать соответствующий пункт и нажать Enter. Появляется список, из которого стрелками легко найти нужное значение. Это правило справедливо для всех параметров, за исключением частоты FSB. Для параметра FSB Frequency список не выводится, нужное значение можно выбрать с помощью клавиш "+" и "–" или, что намного быстрее, ввести нужное числовое значение с клавиатуры.
Доступные интервалы вводимых изменений:
FSB Frequency: 200-800 МГц;
PCIE Frequency: 100-150 МГц;
CPU Voltage: 1.1-1.7 В с шагом 0.0125 В;
DRAM Voltage: 1.8-2.55 В с шагом 0.05 В;
FSB Termination Voltage: 1.2-1.5 В с шагом 0.1 В;
North Bridge Voltage: 1.25, 1.4, 1.55 или 1.7 В.
В разделе Chipset находятся параметры, относящиеся к функциям северного моста, то есть к работе памяти и графического адаптера:
Раздел Onboard Devices Configuration в полном соответствии со своим названием позволяет менять параметры, управляющие работой COM-порта и интегрированных на плату контроллеров:
Возможности раздела Hardware Monitor не очень богатые, но более или менее достаточные. Обе платы отображают текущие значения температуры процессора и системы, напряжения, скорости вращения четырех вентиляторов и имеют функцию Q-Fan2 регулировки вращения процессорного кулера в зависимости от температуры CPU. Причем, для процессорного кулера есть отдельный набор настроек Q-FAN 2 (Интересно, что для управления процессорным вентилятором, если он подключается четырёхконтактным разъёмом, мы можем выбрать лишь один из трёх предустановленных профилей: Optimal, Silent Mode или Performance Mode, и скорость его вращения регулируется автоматически), а для кулеров подключенных к CHA_FAN1 - CHA_FAN3 есть один набор общих настроек (в данных настройках мы можем зафиксировать скорость на 90, 80, 70 или 60% от номинала, либо предоставить выбор скорости материнской плате, задав желаемое значение температуры).
Раздел Tools позволяет загрузить встроенную утилиту для обновления BIOS EZ Flash 2 с удобным графическим интерфейсом. Поддерживается работа не только с дискетами, но и с USB-накопителями
Ещё одна интересная опция раздела Tools – это возможность сохранения и загрузки профилей со всеми текущими настройками BIOS. Всего можно сохранить два профиля – это немного, но во многих случаях достаточно, однако наибольшее неудобство создаёт невозможность их переименования
Опция Start O.C. Profile позволяет запустить утилиту, по возможностям и интерфейсу почти не отличающуюся от EZ Flash 2. Она позволяет сохранять профили на внешние носители и обмениваться ими.
Важной функцией является Loadline Calibration – она повышает стабильность напряжения питания процессора, уменьшая просадки во время сильной загруженности системы.
Можно сохранить текущие настройки, чтобы в точности воспроизвести их на другой такой же плате. Утилита O.C. Profile уникальна и другими производителями материнских плат её возможности не реализованы.
Заключение
По рассмотренным выше характеристикам и функциональным особенностям плату ASUS P5Q-E можно отнести к современным платформам обладающим мощнейшим потенциалом. Если предположить, что стоимость материнских плат на P45/G45 будет находиться на уровне стоимости плат на P35/G35, поводов для неодобрения новых чипсетов нет. Новая линейка чипсетов характеризуется пониженным энергопотреблением, поддержкой PCI Express 2.0 и новыми возможностями встроенной графической системы. Если предположения о разгоняемости и производительности новой серии чипсетов подтвердятся, Intel станет сложно продвигать "производительный" чипсет X48, многими функциями которого обладает и P45. Так же на системной плате обеспечена полная поддержка объединения всех 6-ти НЖМД в RAID массив. На данной плате помимо всего перечисленного имеется Wi Fi адаптер, что намного увеличивает её приоритет среди похожих. Данная системная плата в полной мере подходит для нашего стенда и осуществляет все задачи, которые перед ней ставятся.
Стенд построенный на базе этой системной платы даёт возможность студенту знакомится с архитектурой новых чипсетов компании Intel.
Список используемых источников
1. Раздел об описании системных плат http://www.Asus.com (9 сентября 2008).
2. Статья о чипсетах http://www.overclockers.ru (3 сентября 2008).
3. AMI bios для чипсета P45 http://smotheboards.ru (25 августа 2008).
