USB (Universal Serial Bus). Интерфейс USB получил самое широкое распространение благодаря его интеграции во все современные системные платы в качестве основного разъема для периферийных устройств. Сегодня абсолютное большинство сканеров для дома выпускается именно с USB-интерфейсом. Группа CIS-сканеров получает необходимое питание по USB-порту.

FireWire (IEEE1394) представляет собой последовательный высокоскоростной интерфейс ввода/вывода, отличаясь от USB тем, что для обеспечения соединения он не требует управляющего контроллера. Организация его работы выполнена по схеме peer-to-peer. Собственно за счет этого и достигается более низкая (в сравнении с USB) загрузка центрального процессора.

В последнее время производители предлагают немало сканеров с двумя интерфейсами (например, LPT и USB). Такая универсальность может быть весьма полезной при модернизации сканера.

3. Описание конкретной модели

3.1 Epson Perfection 2580 Photo

У модели Perfection 2580 Photo, изготовленной фирмой Epson, показанной на рисунке 1, имеется автоматический податчик пленки. Механизм находится в верхней крышке. С его помощью можно сканировать отрезки не более шести кадров. Для принудительного извлечения материала предназначена специальная кнопка на корпусе. Кроме того, предусмотрена установка одного слайда непосредственно на стекло сканера. На лицевой части устройства присутствуют три кнопки быстрого сканирования. Для удобства транспортировки имеется фиксатор, блокирующий оптическую систему.

Рисунок 1 – Внешний вид Epson Perfection 2580 Photo

Драйвер довольно прост в использовании. Имеются три режима сканирования, различающиеся по количеству доступных настроек: полностью автоматический, домашний и профессиональный. Сканер поддерживает функцию выравнивания изображения, а также восстановления выцветших красок. Имеется возможность программного удаления повреждений пленки (при работе с прозрачными материалами).

Качественная цветопередача. При работе с прозрачными материалами, отсканированными с использованием автоматического податчика, имеется высокий уровень цветового шума.

3.2 HP Scanjet 4070

Модель Scanjet 4070, изготовленная фирмой Hewlett Packard, изображенная на рисунке 2, имеет довольно большие размеры. Основное предназначение этого сканера — работа с фотоматериалами, для этого в верхнюю крышку встроена специальная дверца с расположенной в ней лампой подсветки. Под дверцей находятся крепления для прозрачных материалов и фотографий. Такая система более удобна, чем система с рамками. В крепления можно установить одновременно лишь две полоски пленки или четыре слайда в рамках, при этом сканироваться будут только два первых кадра. Кроме того, для ускорения сканирования в держатель можно загрузить до 12 фотографий. Вся верхняя крышка снимается, благодаря чему можно работать с толстыми оригиналами. Устройство не имеет разметки по бокам предметного стекла. На передней панели размещены дополнительные кнопки, обеспечивающие, помимо функций сканирования в графический файл или документ, возможность работы со слайдами или негативами, а также копирования на подключенный к системе принтер.

Рисунок 2 – Внешний вид HP Scanjet 4070

Устройство устанавливается очень просто, а связь с ПК осуществляется по интерфейсу USB 2.0. Драйвер сканера несложный.

Цветопередача близка к идеалу.

«-» - высокий уровень шума.

3.3 Canon Canoscan Lide 500F

Модель Canoscan Lide 500F, изготовленная фирмой Canon, изображенная на рисунке 3, в отличие от других, представленных в обзоре, выполнен на базе технологии CIS (контактный датчик изображения, в дальнейшем КДИ). Матрица фотодиодов располагается по всей ширине сканируемой области под защитным стеклом и воспринимает свет, отраженный от оригинала. Следствием использования такой технологии стало серьезное изменение многих параметров устройства. Толщина сканера составляет всего 35 мм, ему не требуется внешний адаптер питания. Устройство допускает сканирование даже в вертикальном положении, для чего имеется встроенная подставка. Чтобы оригиналы плотнее прилегали к стеклу, крышка снабжена маленькими магнитами.

Рисунок 3 – Внешний вид Canon Canoscan Lide 500F

Этот сканер также позволяет работать с прозрачными материалами. Из-за небольшого размера лампы слайд-адаптера за раз можно отсканировать лишь один кадр. Нет возможности обработать слайды в рамках.

Кнопки быстрого запуска Copy, Scan и E-Mail дополнены возможностью сканирования в файл формата *.pdf при взаимодействии с программой CanoScan Toolbox, в которой каждой из клавиш можно переназначить выполняемую функцию по своему усмотрению.

Для получения лучшего результата перед первым сканированием устройство производит калибровку. В процессе работы при необходимости ее можно повторить. Драйвер обладает множеством настроек, с помощью которых результат можно улучшить. Модель поддерживает режим мультисканирования, позволяющий за один раз обработать сразу несколько фотографий. Программа точно разделит полученное изображение на несколько файлов, а в случае перекоса произведет выравнивание.

При работе с прозрачными материалами возможна коррекция повреждений и дефектов пленки, а также устранение зернистости и коррекция контрового света.

Цветовая мишень обладает неплохими показателями, но их устойчивость во многом зависит от плотности прилегания оригинала к стеклу сканера.

В таблицах 1 и 2 представлены сравнительные характеристики сканеров.

Таблица 1 - Характеристики сканеров

Таблица 2 - Время сканирования (в секундах).

4. Техническое обслуживание и диагностика неисправностей

4.1 Конструкция планшетного сканера

Матрица трансформирует изменения цвета и яркости принимаемого светового потока в аналоговые электрические сигналы, которые поступают на аналого-цифровой преобразователь (АЦП). Так как сила тока электронов очень мала, на выходе из матрицы находится усилитель. Усиленный сигнал идет на преобразователь.

Большинство современных сканеров для дома и офиса базируются на матрицах двух типов: на CCD (Charge Coupled Device) или на CIS (Contact Image Sensor). Корпус CIS-сканера плоский, в сравнении с аналогичным CCD-аппаратом (его высота обычно составляет порядка 40-50 мм). Основные достоинства и недостатки этих двух классов сканеров указаны в таблице 3.

Таблица 3 – Достоинства и недостатки CCD- и CIS-сканеров

CCD-сканер обладает большей глубиной резкости, нежели CIS-сканер. Достигается это за счет применения в его конструкции объектива и системы зеркал, изображенных на рисунках 4 и 5.

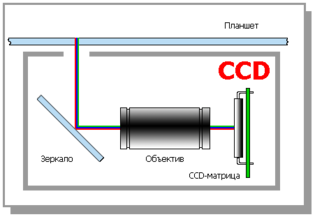

Рисунок 4 – Система зеркал CCD-сканера

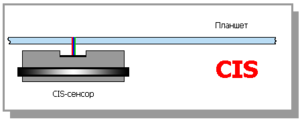

Рисунок 5 – Система зеркал CIS-сканера

На рисунке 5, для простоты восприятия, нарисовано лишь одно зеркало, тогда как у типового сканера их не менее трех-четырех.

Сканеры с CCD-матрицей распространены гораздо больше, чем CIS-аппараты. Потому, что сканеры в большинстве случаев приобретаются не только для оцифровки листовых текстовых документов, но и для сканирования фотографий и цветных изображений. А CCD-сканер гораздо строже передает цветовые оттенки, света и полутона, нежели CIS-сканер. Погрешность разброса уровней цветовых оттенков, различаемых стандартными CCD-сканерами составляет порядка ±20%, тогда как у CIS-аппаратов эта погрешность составляет ±40%.
