Текст из файла (страница 3)

BSF PORTB,0 ;Подаем "1" на выход

DECFSZ TI,1 ;Декримент Ти на 1

GOTO M1

ADDWF TP ;Tп =Тп+I

M2

BCF PORTB,0 ;Подаем "0" на выход

DECFSZ TP,1 ;Декримент Тп на 1

GOTO M2

DECFSZ I,1 ;Декримент I на 1

GOTO M

GOTO TEST

A1

BSF F,0 ;Установка флага F в "1"

GOTO TEST

4.3. Технология отладки программы

4.3.1. Моделирование

Исходя из технического задания, предлагаемое МКУ выполняет сравнение вводимых с 2 датчиков аналоговых сигналов и сравнение их между собой, далее в зависимости от результата сравнения, выполняются определенные действия. То есть, если U₁=U₂, то установка флага F0 в «1» и переход на метку А1, если же U₁<>U₂ – то установка флага F0 в «0» и переход на метку А0.

Так как в данной разработке сравнение чисел и управление выходным сигналом выполняется с помощью программы, написанной на языке Ассемблер, то необходима проверка работоспособности этой программы.

Проверка работоспособности программы осуществлялась с помощью среды MPLAB v 3.40. Для этого необходимо выполнить следующие действия:

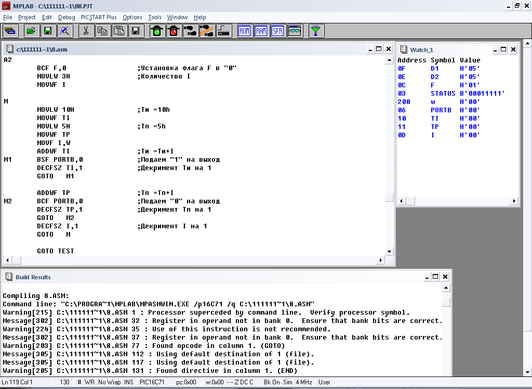

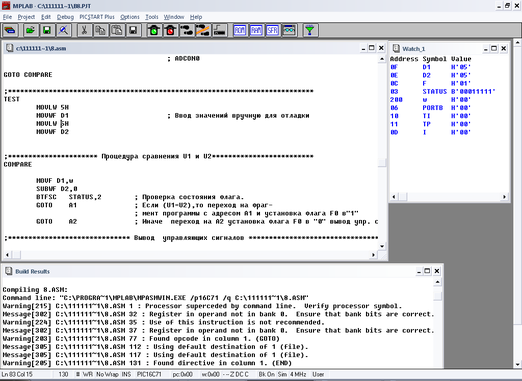

Запустить оболочку MPLAB v 3.40 (Пуск\Программы\Microchip MPLAB\MPLAB). Появится окно, изображенное на рис. 5.1. прокомпилировать и выполнить проект.

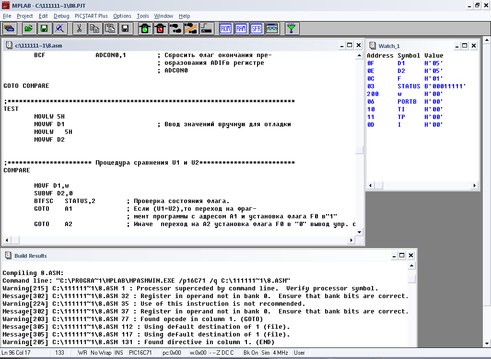

Рис.4.3. Вывод управляющих сигналов при неравенстве входных сигналов.

Заключение

В данном проекте был разработан компаратор аналоговых сигналов.

Устройство реализовано на однокристальном микроконтроллере типа PIC16C71.

Технические характеристики спроектированного устройства :

Потребляемая мощность, Вт ----

Наработка на отказ, ч. -----

Время выполнения программы, с -----

Написана программа для управления МК на языке Assembler, отлажена в среде MPLAB.

Результаты моделирования показали, что МК удовлетворяет всем заданным в ТЗ условиям.

Список использованных источников

1. Угрюмов Е.П. Проектирование элементов и узлов ЭВМ. Москва, «Высшая школа», 1987 – 317 с.

2. Алексенко А.Г.,Шагурин И.И. Микросхемотехника: Учеб. пособие для вузов. –М.: Радио и связь, 1990. – 496 с.

3. Скаржепа В.А., Луценко А.Н. Электроника и микросхемотехника. –К.: Высшая школа главное изд-во, 1989 – 431 с.

4. Угрюмов Е.П. цифровая схемотехника.: БХВ – санкт – Петербург, 2000. – 529с

5. Новиков Ю.В. Основы цифровой схемотехники. Базовые элементы и схемы. Методы проектирования. М.:Мир,2001. – 379с.
