В первой нормальной форме ER-схемы устраняются повторяющиеся атрибуты или группы атрибутов, т.е. производится выявление неявных сущностей, "замаскированных" под атрибуты.

Во второй нормальной форме устраняются атрибуты, зависящие только от части уникального идентификатора. Эта часть уникального идентификатора определяет отдельную сущность.

В третьей нормальной форме устраняются атрибуты, зависящие от атрибутов, не входящих в уникальный идентификатор. Эти атрибуты являются основой отдельной сущности.

Диаграмма представлена в Приложении 2.

3. СОЗДАНИЕ ПРИЛОЖЕНИЯ В DELPHI

3.1 Работа с утилитой BDE Administrator

Назначение BDE Administrator

В Delphi для доступа к базам данных из приложения, как известно использует-ся цепочка "Приложение -> BDE -> База данных". Это означает что при любом обра-щении к БД из приложения реально адресуется BDE (напомним, это аббревиатура Borland Database Engine, машины баз данных фирмы Borland). BDE, используя соб-ственные функции, связывав непосредственно с базой данных. Действия, осуществля-емые при этом ВDE мы здесь обсуждать не будем, поскольку эта тема отдельного рассмотрения.

Для работы с конкретной базой данных BDE, во-первых, должна знать:

• где БД физически расположена;

• параметры этой БД;

• общие параметры драйвера БД того типа, к которому принадлежит. обрабатываемая БД;

• общие системные установки.

Параметры драйвера БД определяют параметры конкретной БД, знача которых не указаны.

Системные установки являются общими для всех драйверов.

Замечание. Те, кто работал с Delphi версий 1 и 2, будут поначалу неприятно удивлены, не обнаружив в 3-ей версии BDE Configuration Utility. Именно её функции и выполняет в Delphi 3 утилита BDE Administrator. Несомненно, что вы найдете в ней много общего с BDE Configuration Utility.

Создание псевдонима БД

Параметры БД и ее местоположение определяются псевдонимом БД. Псевдоним - это некоторое имя (псевдоним БД). Именно этот псевдоним и используют при логическом обращении к БД компоненты типа “набор данных” приложения Delphi, например ТТаble и TQuery. BDE считывает параметры поставленные в соответствие данному псевдониму, что во многом определяет ее дальнейшие действия по физической работе с БД.

Псевдонимы баз данных определяются в утилите BDE Administrator. Для того, чтобы определить псевдоним, необходимо:

1. Выбрать элемент меню Object \ New;

2. Выбрать в появившемся окне имя драйвера базы данных (STANDARD для Paradox и dBase, MSACCESS для Microsoft Access, ORAC INTRBASE, SYBASE, MSSQL, INFORMIX, DB2 соответственно для данных Oracle, InterBase, Sybase, MS SQL Server, Informix, DB2 и, если установлен, драйвер ODBC);

3. Ввести имя псевдонима в левом окне;

4. Определить необходимые параметры псевдонима в правом окне

5. Щелкнуть по псевдониму правой кнопкой мыши и выбрать всплывающем меню элемент Apply для подтверждения или Cancel отказа.

3.2 Создание таблиц базы данных

Объявление полей

Для создания таблиц базы данных необходимо запустить утилиту Database Desktop(DBD). После запуска утилиты установим рабочий псевдоним утилиты. Это псевдоним, с которым утилита работает по умолчанию. Если рабочий псевдоним не установлен, придется при работе с DBD всякий раз указывать псевдоним, что отнимает время.

Для установки рабочего псевдонима нужно выбрать элемент главного меню File| Working Directory и в выпадающем списке Aliases выбрать имя псевдоним РRОВА, после чего нажать кнопку ОK.

Для создания таблицы БД нужно выбрать элемент главного меню File| New| Table. В появившемся окне Create Table оставляем без изменения тип создаваемой таблицы (Paradox 7) и нажимаем кнопку Ok . После этого появится окно определения структуры таблицы БД.

Каждая строка таблицы соответствует полю. Назначения столбцов:

Fields Name -имя поля;

Туре - тип поля;

Size - размер поля (для строковых полей, поскольку иные поля подразумевают размер, определяемый типом поля);

Кеу - содержит звездочку '*', если поле входит в состав первичного ключа. Если в первичный ключ входит несколько полей, они должны определяться в той последовательности, в которой они присутствуют в первичном ключе. Кроме того, все поля, входящие в состав первичного индекса, должны определяться перед иными полями, то есть быть в списке полей наверху.

Определим поля, входящие в таблицу "Товары". Введем Тоvаrу в столбец field Name. Для того, чтобы определить тип поля, щелкните по столбцу

Туре и нажмите клавишу пробела. В ответ на это будет выдан список типов полей, из которых необходимо произвести выбор нужного типа.

Таблица 1 Лекарства

Номер	Название полей	Тип поля	Ключ
1	Код лекарства	N	*
2	Название лекарства	A
3	Срок годности	D
4	Упаковка	A
5	Вес	N

В таблице 1 поля имеют тип:

Код лекарства (N) имеет числовой тип, Название лекарства (А) символьные значения, Срок годности (D) дата, Упаковка (А) символьные значения, Вес (N) числовой тип .

Поле Код лекарства является ключевым(*).

Таблица 2 Предприятие:

Номер	Название полей	Тип поля	Ключ
1	Код предприятия	N	*
2	Название предприятия	A
3	Адрес предприятия	А

В таблице 2 поля имеют тип:

Код предприятия (N) имеет числовой тип, Название предприятия (А) символьные значения, Адрес предприятия (А)

Поле Код предприятия является ключевым(*).

Таблица 3 Накладная:

Номер	Название полей	Тип поля	Ключ
1	Номер накладной	N	*
2	Код предприятия	N
3	Дата накладной	D

В таблице 3 поля имеют тип:

Номер накладной (N) имеет числовой тип, Код предприятия (N)

числовой тип,

Дата накладной (D) дата.

Поле Номер Накладной является ключевым(*).

Таблица 4 Поступление:

Номер	Название полей	Тип поля	Ключ
1	Номер накладной	N
2	Код предприятия	N
3	Код лекарства	N
4	Код поступления	N	*
5	Цена за ед. лекарства	N
6	Кол-во лекарства	N

В таблице 4 поля имеют тип:

Номер накладной (N) числовой тип, Код предприятия (N) имеет числовой тип, Код лекарства (N) имеет числовой тип, Код поступления (N) имеет числовой тип, Цена за ед. лекарства (N) имеет числовой тип, Кол-во лекарства (N) имеет числовой тип.

Поле Код поступления является ключевым(*).

Таблица 5 Продажа:

Номер	Название полей	Тип поля	Ключ
1	Код лекарства	N
2	Номер чека	N	*
3	Дата продажи	D
4	Цена за ед. продукта	N
5	Кол-во проданных лекарств	N

В таблице 5 поля имеют тип:

Код лекарства (N) имеет числовой тип, Номер чека (N) имеет числовой тип, Дата продажи (D) дата, Цена за ед. продукта (N) имеет числовой тип, Кол-во проданных лекарств (N) числовой тип.

Поле Номер чека является ключевым(*).

Связи в базе организованны по соотношению один ко многим.

Для установления связей между таблицами открывали дочернюю таблицу

И выбирали в спадающем списке Table properties пункт Referential Integrity.

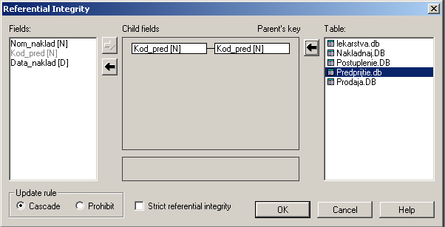

Связь таблицы Предприятие с таблицей Накладная.

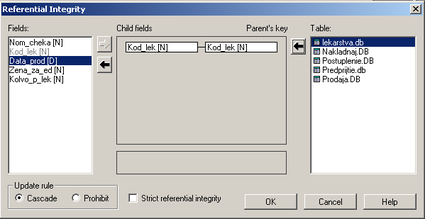

Связь таблицы Лекарства с таблицей Продажа.

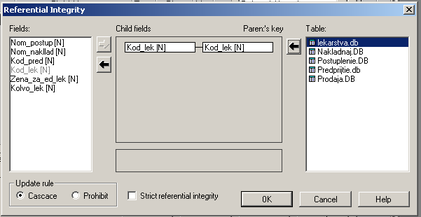

Связь таблицы Лекарства с таблицей Поступление.

По такому же принципу сделана связи с таблицей Накладная Поступление.

3.3 Организация пользовательского интерфейса

Интерфейс программы “Лекарственные средства” представлен на первой форме. Для удобства работы с базой при наведении курсора на объект появляются подсказки в статусной строке. Также присутствуют кнопки, для управления базой данных. В первой форме предусмотрен поиск позволяющий искать нужную запись.

Процедуры кнопок формы1:

Кнопка добавление:

procedure TForm1.Button1Click(Sender: TObject);

begin

If table1.State = dsBrowse then

table1.insert;

end;

Кнопка Изменения:

procedure TForm1.Button2Click(Sender: TObject);

begin

If table1.State = dsBrowse then

table1.edit;

end;

Кнопка Удаления:

procedure TForm1.Button3Click(Sender: TObject);

begin

If table1.State = dsBrowse then

If Messagedlg('',mtconfirmation,[mbYes,mbNo],0)=mrYes then

table1.delete;

end;

Процедура на кнопку поиск:

procedure TForm1.Table1FilterRecord(DataSet: TDataSet;

var Accept: Boolean);

begin

Accept:=Dataset['Name_lek'] = Edit1.text;

end;

procedure TForm1.CheckBox1Click(Sender: TObject);

begin

Table1.Filtered:=CheckBox1.Checked;

Table1.Filtered:=true;

end;

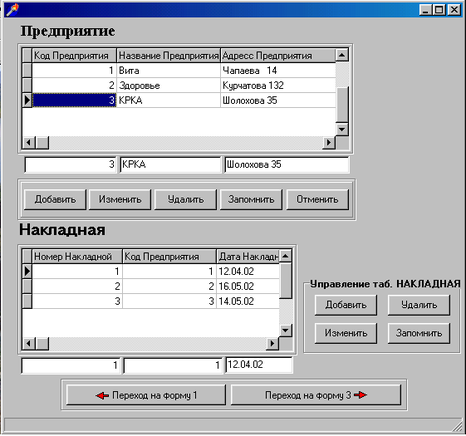

Форма 2 на которой находятся таблицы Предприятие и Накладная.

Процедуры кнопок Формы 2:

Процедура кнопки перехода на Форму1:
