Рисунок 1.3 – Форма входного документа «Перечень блюд на текущий день»

Условно-постоянной информацией для решения задачи являются справочники блюд и продуктов, в которых отражена информация о блюдах и продуктах соответственно. Также используется справочник продуктов в блюде. Документы условно-постоянной информации представлены в таблице 1.4, а их реквизиты в таблице 1.5.

Таблица 1.4

Перечень и описание условно-постоянной информации

Таблица 1.5

Перечень и описание реквизитов условно-постоянной информации

Нормативно-справочной информацией являются справочники единиц измерения и типов блюд. В нём находится вся информация о единицах измерения и типах блюд соответственно. Документы нормативно-справочной информации представлены в таблице 1.6, а их реквизиты в таблице 1.7.

Таблица 1.6

Перечень и описание нормативно-справочной информации.

Таблица 1.7

Перечень и описание реквизитов нормативно-справочной информации

1.3 Разработка информационного обеспечения задачи

1.3.1 Структурный анализ с помощью диаграмм SADT

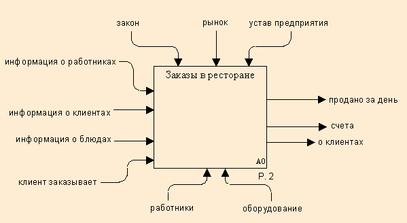

Рисунок 1.4 – 0 уровень диаграммы IDEF0

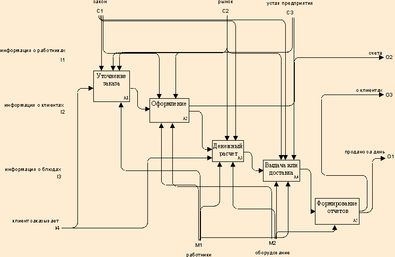

Рисунок 1.5 – 1 уровень диаграммы IDEF0

1.3.2 Определение информационных объектов и связей между ними

На основе проведённого информационного анализа установлены зависимости для реквизитов, имеющихся в справочниках, и построена логическая модель данных. Эта структура данных представлена на рисунке 1.4.

1.3.3 Структурный анализ с помощью диаграмм “сущность - связь”

Рисунок 1.6 – Информационно-логическая модель данных

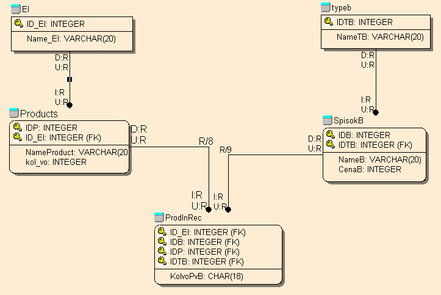

Рисунок 1.7 –диаграмма «сущность – связь» созданная в ErWin

2 СПЕЦИАЛЬНЫЙ РАЗДЕЛ

2.1 Конфигурация системы с помощью утилиты BDE ADMINISTRATOR или средств связи приложения и БД DELPHI

Для работы приложения необходимо используемую им базу данных подключить через соответствующий системный драйвер. В Windows это реализуется через ODBC (Open DataBase Connectivity) открытый интерфейс доступа к базам данных, определяющий набор функций, которые можно использовать для доступа к любой реляционной СУБД. Пользователь программы, которая не предусматривает автоматическое подключение к алиасам ODBC, может вручную прописать местонахождение базы данных. Это делается либо через Администратор источников данных ODBC, либо через BDE Administrator, как функциональное расширение администратора. Так как BDE Administrator требует своей предустановки, а администратор ODBC наличествует на всех компьютерах с установленной ОС Windows, то подключение базы данных программы будет идти через«Администратор ODBC».

«Администратор ODBC» открывается через «Панель управления» Windows.

Рисунок 2.1 –окно «Администратор ODBC»

Для добавления алиаса требуется нажать кнопку «Добавить…». Появляется окно добавления нового источника данных.

Рисунок 2.2 –окно создания нового источника данных

Далее требуется выбрать строчку «Microsoft Access Driver», тем самым выбрав управляющий драйвер. Появится окошко настройки драйвера, где следует прописать путь к файлу базы данных и наименование алиаса. Далее нажать «Ок», и программа готова к работе.

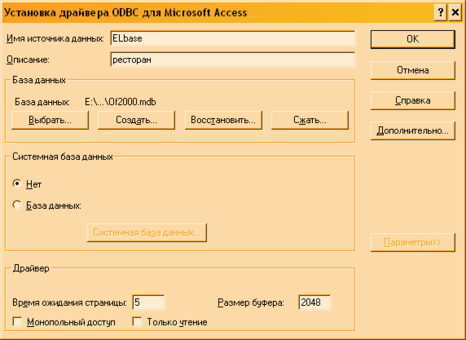

Р исунок 2.3 –Окно настройки драйвера

2.2 Создание таблиц базы данных с помощью утилиты DATABASE DESKTOP или ACCESS

Таблицы задачи были созданы в СУБД ACCESS. Таблицы создаются с помощью конструктора.

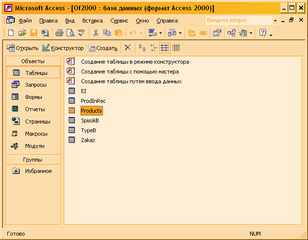

Рисунок 2.4 – ACCESS с выведенным списком таблиц задачи

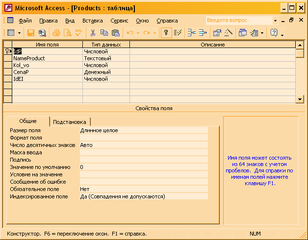

Рисунок 2.5 –Окно конструктора таблиц

2.3 Организация пользовательского интерфейса

2.3.1 Создание меню, реализующего основные функции информационной системы

При запуске программы на экране появиться главное меню, которое дает наиболее удобный доступ к функциям программы. Иерархическое вложенное меню удобно, им легко пользоваться, так как оно отображает структуру функций, реализуемых программой

Также в программе реализованы всплывающие подсказки, появляющиеся при наведении курсора на какой-либо объект и кнопки быстрого вызова, вынесенные на панель инструментов.

Так как цвет является мощным средством воздействия на психику пользователя, в программе удачно использована стандартная цветовая гамма цветов Windows, регулируемая в соответствии с настройками экрана. Осмысленные цветовые акценты снижают утомляемость, сосредоточивают внимание пользователя на выполняемых в данный момент операциях, повышают эффективность работы.

При работе с программой пользователь может пользоваться как клавиатурой, так и “мышью”.

Таким образом, в программе реализован удобный интерфейс, позволяющий пользователю, не имеющему специального образования, хорошо ориентироваться в программе и достаточно изучить порядок работы с программой.

Для решения задачи необходимо преждевременно ввести исходные данные в справочники. Формы для ввода этих данных, представленные в п.1.2, были изменены с помощью встроенных элементов языка программирования Delphi 6.0, таких как панель навигации и предварительный просмотр.

Формы, применяемые для ввода данных, снабжены как встроенной панелью навигации, которая представлена на рисунке 2.1, так и собственными элементами ввода и корректировки данных БД.

Рисунок 2.6 – Вид панели навигации
