Маршрутизатор:

192.168.1.1

255.255.255.0

ПЭВМ-1

192.168.1.2

255.255.255.0

ПЭВМ-2

192.168.1.3

255.255.255.0

ПЭВМ-3

192.168.1.4

255.255.255.0

ПЭВМ-4

192.168.1.5

255.255.255.0

ПЭВМ-5

192.168.1.6

255.255.255.0

ПЭВМ-6

192.168.1.7

255.255.255.0

ПЭВМ-7

192.168.1.8

255.255.255.0

ПЭВМ-8

192.168.1.9

255.255.255.0

ПЭВМ-9

192.168.1.10

255.255.255.0

ПЭВМ-10

192.168.1.11

255.255.255.0

Принтер

192.168.1.12

255.255.255.0

По мимо числовой идентификации в ЛВС предусмотрена символьная (DNS-имя). DNS-имена выгодно использовать, когда сеть предприятия состоит из множества подсетей, поэтому, чтобы не запоминать численный идентификатор сети, системный администратор придумывает легко запоминающиеся символьные обозначения. На нашем предприятии нет ни одной подсети, а также нет иерархии ПЭВМ, поэтому будем использовать DNS, а рабочую группу (Workgroup). Рабочая группа работает по принципу DNS, но объединяет равнозначные рабочие станции. Поскольку ПЭВМ находятся на предприятии, то логично использовать группу WORK.

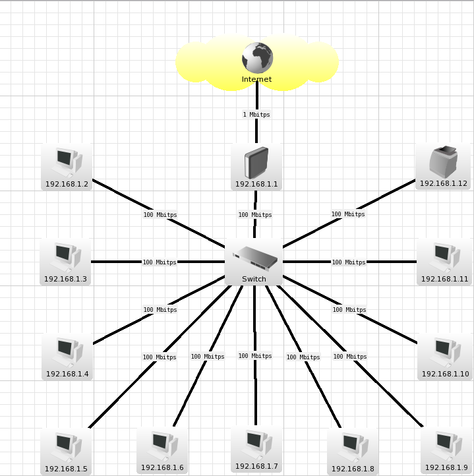

Рис. 1. Схема сети.

3 Выбор сетевого оборудования

На сегодняшний день существует множество фирм, выпускающих сетевое оборудование. Наиболее популярными являются 3COM, Cisco, D-Link, и другие. Разнообразие фирм затрудняет выбор оборудования, т.к. некоторые фирмы занимаются производством уже давно, являются престижными и устанавливают высокие цены на свои продукты. Другие менее известные устанавливают цены ниже, но качество тоже может быть ниже.

Появление каждой новой фирмы и ее продуктов обостряет конкуренцию на рынке и приводит к снижению цен на оборудование. Сети становятся все более доступными.

D-link производит весь спектр сетевого оборудования. Она занимает первое место по общим поставкам оборудования для локальных сетей.

CISCO известна на рынке сетевых продуктов, как производитель маршрутизаторов и концентраторов. В последнее время неплохо зарекомендовали себя коммутаторы для рабочих групп. Эти фирмы продают свою продукцию по сравнению с другими фирмами по более низким ценам.

Проанализировав схему кабельных соединений, мне необходимо следующее оборудование:

кабель:

неэкранированная витая пара 5 кат.

сетевое оборудование:

для рабочих станций D-Link DFE-520TX 10/100 MBps PCI- 10 шт.

коммутатор D-Link DES-1016D 16x10/100Base-TX, Unmanaged, 19" – 1 шт.

маршрутизатор D-Link DI-804HV 4x10/100Base-TX +1xWAN + VPN. – 1 шт.

Изучив рынок сетевого оборудования, я нашел оборудование, удовлетворяющее исходному заданию построения сети и решил использовать его для моего проекта.

Почему выбрано именно это оборудование? Ответ заключается в его характеристиках.

Неэкранированная витая пара 5 категории имеет наименьший коэффициент затухания сигнала, по сравнению с такой же витой парой, но меньшей категории. Использование экранированной витой пары целесообразно вне помещения, поскольку на неё воздействует множество различных помех.

Сетевая карта D-Link DFE-520TX 10/100 MBps PCI самая дешёвая и имеет характеристики не хуже её конкурентов из другого ценового диапазона.

Коммутатор D-Link DES-1016D 16x10/100Base-TX, Unmanaged, 19" – мощный и одновременно с этим простой в использовании, DES-1016D позволяет пользователям не задумываясь подключать в любой порт сетевое оборудование работающее на скоростях 10 Мбит/с или 100 Мбит/с, понизить время отклика и удовлетворить потребности в большой пропускной способности сети. Коммутатор имеет максимально возможное количество портов – 16. Как видно из рис.1 не все порты были задействованы, что позволит в дальнейшем нарастить сеть.

Маршрутизатор D-Link DI-804HV 4x10/100Base-TX +1xWAN + VPN это высокопроизводительный широкополосный маршрутизатор с функциями безопасной передачи данных, спроектированный специально для применения в связках центральный офис — отделение. Предлагая эффективное решения для подключения удаленных офисов во всем мире к центральному через Интернет, устройство составляет серьезную конкуренцию подключениям типа точка-точка по дорогим выделенным каналам. Маршрутизатор бизнес-класса DI-804HV поддерживает IPSec для обеспечения безопасности соединений VPN, связывая небольшие сети удаленных офисов в единую сеть или позволяя получать дополнительные сервисы вашим доверенным партнерам удаленно. В дополнение, маршрутизатор одновременно выполняет функции Интернет-шлюза, предоставляя доступ в Интернет всем сотрудникам офиса, используя одино единственное подключение к провайдеру через Ethernet WAN порт или подключенный к нему кабельный/DSL модем.

4 Используемое программное обеспечение

Все ПЭВМ пользователей управляются операционной системой MS Windows XP. Для работы используется MS Office 2007, AutoCAD 2010. Для защиты данных используется ESET NOD32 Smart Security v4.

Данный набор программ позволяет наладить эффективную работу на автоматизированных рабочих местах, а также обеспечить их безопасность.

5. Заключение.

В ходе проекта была разработана сеть, объединившая 10 рабочих станций и предоставивших выход в интернет, с возможностью обмена данными.

Реализована технология Fast Ethernet 100Base-TX (в качестве среды передачи используется неэкранированная витая пара категории 5). Рабочие станции подключаются к коммутатору, который в свою очередь подключён маршрутизатору, на котором настроено подключение к интернету. Для удобства прокладки кабеля и его структуризации используется структурированная кабельная система. Имеется возможность расширения сети, т.к. у коммутатора остаются незадействованные порты(5 штук). При необходимости можно предусмотреть дополнительные места подключения рабочих станций (дополнительные розетки), так что подключение рабочих станций к сети будет определяться временем настройки сетевого программного обеспечения.

Список литературы

Олифер В. Г., Олифер Н. А. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. 3-е изд. — СПб.: Питер, 2006. — 958 с: ил. ISBN 5-469-00504-6

Основы локальных сетей: курс лекций: учеб. пособие : для студентов вузов, обучающихся по специальностям в обл. информ. технологий / Ю. В. Новиков, С. В. Кондратенко. — М. : Интернет — Ун-т Информ. Технологий, 2005. - 360 с. — (Серия «Основы информационных технологий»/Интернет ун-т информ. технологий). — ISBN 5-9556-0032-9.

Куроуз Дж., Росс К. Компьютерные сети. 2-е изд. — СПб.: Питер, 2004. — 765 с: ил.

Кении А. М. Самоучитель системного администратора. — 2-е изд., перераб. и доп. — СПб.: БХВ-Петербург, 2008. — 560 с: ил. — (Системный администратор) ISBN 978-5-9775-0170-5
