6. Как работают программы восстановления данных
Каждый только что удаленный файл все еще находится на жестком диске, но Windows его больше не видит. Если программе восстановления данных необходимо восстановить этот файл, она просматривает загрузочный сектор раздела (Partition Boot Sector). В нем содержится вся информация о строении раздела, например размер секторов (как правило, 512 байт) и количество секторов в одном кластере.
В разделе NTFS размером более 2 Гбайт в одном кластере содержится четыре сектора. В нашем примере показан небольшой раздел размером 500 Мбайт, у которого каждому сектору соответствует один кластер.
Наряду с этой информацией программы восстановления данных сканируют главную таблицу файлов (Master File Table, MFT), которая тоже находится в Partition Boot Sector. Она представляет собой список всех файлов, находящихся в разделе, в ней содержатся все файловые атрибуты и информация о том, в каких секторах винчестера находятся сами файлы. Те из них, что по размерам менее 1500 байт, записываются прямо в MFT. Для файлов большего объема в MFT есть ссылки на адреса секторов, в которых лежат данные.
В начале MFT находятся другие записи, например так называемая битовая карта распределения кластеров (Cluster Bitmap), показывающая все используемые кластеры, а также файл плохих кластеров (Bad Cluster File), регистрирующий все кластеры с ошибками. Только с 17-й записи начинается собственно описание файлов. Обычно таблица MFT в Windows не видна. Но есть дисковые редакторы, например WinHex, которые показывают содержание MFT в шестнадцатеричных кодах.
На картинке (см.ниже) вы видите MFT-запись удаленного файла в HEX-коде. Для программы восстановления данных достаточно этой информации, чтобы восстановить файл.
Значения которые программа восстановления файлов находит в Master File Table:
1. Эти четыре байта (File Identifier) обозначают начало нового файла. Байты до следующего File Identifier содержат всю информацию о файле.
2. Эти два байта зарезервированы для флагов, которые дают справку о состоянии файла. Если их значение равно 0, как в нашем случае, это значит, что файл удален.
3. Из этих 16 байт программа восстановления данных узнает, когда файл был создан и в последний раз подвергался изменениям.
4. Эта ссылка на каталог, в котором находится файл (Parent Directory Record Number). С ее помощью программа-спасатель может включить файл в структуру каталогов.
5. Здесь появляется имя файла, в нашем случае Mу Prеsеntаtiоn.pрt.
6.Если эти два байта имеют значе ние 0, то файл не сжат.
7. Эти восемь байт сообщают размер файла,в нашем случае 56 320 байт.
8.Важнейшая часть записи MFT, называющаяся Data runs, показывает, где фактически находятся данные.
На рисунке 4 указано, где находятся данные.
a. Первый байт сообщает, сколько байт необходимо для адреса первого кластера (3 байта) и отображения длины файла во всех кластерах (1 байт).
b. Второй байт содержит длину файла, в нашем примере — 110 кластеров.
c. Следующие три байта означают, что файл начинается с кластера 312 555.
d. Последний байт имеет значение 0. Это означает, что файл не фрагментирован. Следовательно, нет никаких дополнительных записей Data runs.
Как программа восстанавливает данные.
Теперь у программы восстановления данных есть вся информация, необходимая для успешного восстановления удаленного файла. Она обращается к кластеру 312 555, прочитывает данные в следующих 110 кластерах и сохраняет их под именем Mу

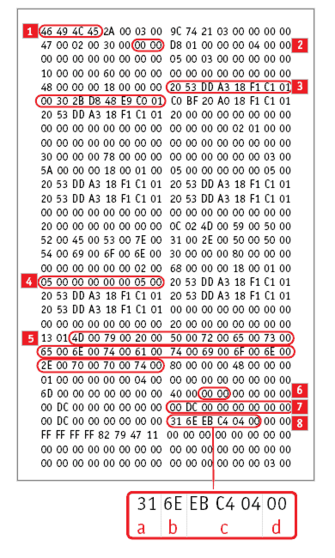

Рис. 6.1. MFT-запись удаленного файла в HEX-коде
7. Программно-аппаратный комплекс для ремонта HDD ATA, SATA PC-3000 for Windows (UDMA)
7.1 Назначение PC-3000 for Windows (UDMA)
Программно-аппаратный комплекс PC-3000 for Windows (UDMA) (Рис.7.1) предназначен для диагностики и ремонта HDD (восстановления работоспособности) с интерфейсом ATA (IDE) и SATA (Serial ATA 1.0, 2.0), емкостью от 1 Гб до 750 Гб, производства: Seagate, Western Digital, Fujitsu, Samsung, Maxtor, Quantum, IBM (HGST), HITACHI, TOSHIBA c форм-фактором 3.5'' - настольные ПК; 2.5'' и 1.8'' - накопители для ноутбуков; 1.0'' - накопители для портативной техники, с интерфейсом Compact Flash., к каждому из которых можно, в свою очередь, подключить несколько HDD.

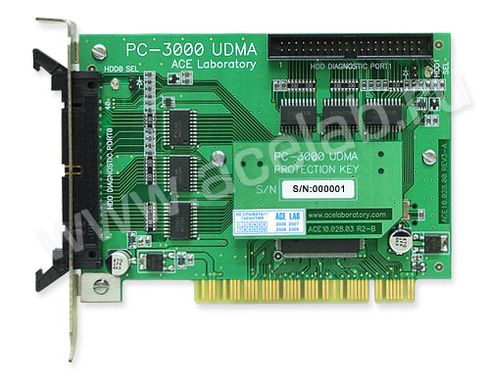

Рис. 7.1. Специализированная двух портовая плата – тестер PC – 3000 UDMA
7.2 Принципы функционирования
Диагностика HDD осуществляется в обычном (пользовательском) режиме и в специальном технологическом (заводском) режиме. Для этого в комплекс PC-3000 for Windows (UDMA) входит набор технологических переходников и адаптеров, которые используются для ремонта HDD и восстановления данных.
Для первоначальной диагностики HDD запускается универсальная утилита PC-3000, которая диагностирует HDD и указывает все его неисправности. Далее запускается специализированная (предназначенная только для этого семейства) технологическая утилита, которая и осуществляет ремонт HDD.
Непосредственно ремонт HDD заключается в обнаружении и устранении повреждений в служебной зоне, перезаписи Flash ПЗУ, восстановлении системы трансляции, обнаружении дефектных участков магнитных поверхностей и исключении их из рабочего пространства HDD. Весь процесс ремонта можно разделить по пунктам:
Диагностика платы электроники HDD, при которой проверяются ПЗУ, находящиеся на плате, проверяется целостность их содержимого и соответствие версии. В случае необходимости производится их перезапись. Данные для записи беруться из эталонных данных в базе PC-3000.
Диагностика служебной зоны HDD, которая находится в гермоблоке на минусовых цилиндрах, и выявление разрушенных служебных модулей. Если необходимо, то восстановление поврежденных модулей методом пересчета или их перезапись из эталонных данных базы PC-3000.
Поиск дефектных секторов на поверхностях HDD и их скрытие. Скрытие осуществляется за счет резервной зоны HDD, специально предназначенной для этого. Емкость HDD при этом не уменьшается.
Процесс программного ремонта HDD максимально информативен и требует от оператора наличия только базовых знаний о строении HDD. При этом он достаточно эффективен - позволяет ремонтировать до 80% всех неисправных HDD.
7.3 Состав PC-3000 for Windows (UDMA)
На рисунке 7.2 представлен комплект оборудования PC-3000 for Windows (UDMA), который включает в себя следующие элементы:
Плата-тестер PC-3000 UDMA
ПО комплекса PC-3000 for Windows (UDMA)
Двух портовый адаптер управления питанием PC-3K PWR2
Адаптер PC-USB-TERMINAL
Адаптер PC-2" (для 2.5" и 1.8" HDDs)
Адаптер PC-CF (для 1.0" HDDs Compact Flash)
Адаптер PC PATA-SATA
Адаптер PC-SEAGATE
Адаптер PC-SEAG.SATA
Адаптер PC-PATA-SATA mini
Адаптер PC-TOSHIBA
Переходник PC-QUANTUM
Переходник PC-MX-SAFE
Щуп ATMR, HTS548, HTS726
Щуп AVV2, VLAT
Интерфейсные кабели IDE 80 pin (80 см.)
Интерфейсный кабель IDE 80 pin (34 см.)
Кабели питания HDD
Кабель питания PC-MX-SAFE
Кабель USB
Кабель HDD-10 pin (30 см.)
Руководство пользователя

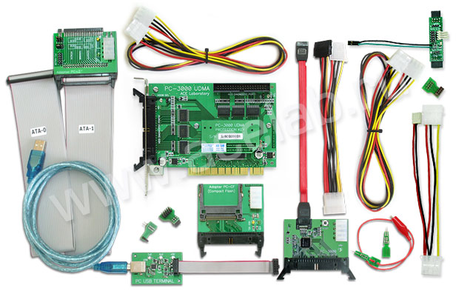

Рис. 7.2. Комплект оборудования PC-3000 for Windows (UDMA)
На рисунках 7.3 – 7.13 представлены отдельные элементы комплекта оборудования PC-3000 for Windows (UDMA).

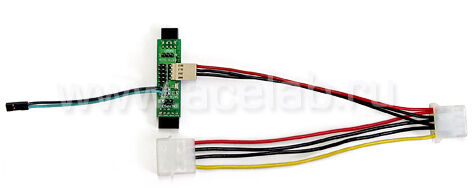

Рис. 7.3. Адаптер PC-USB-TERMINAL

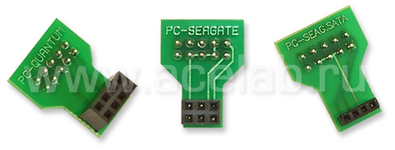

Рис. 7.4 Адаптеры PC-QUANTUM, PC-SEAGATE, PC-SEAG.SATA

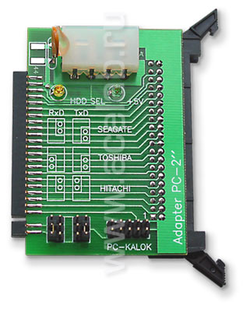

Рис. 7.5. Адаптер PC-2" - предназначен для подключения 2.5" и 1.8" HDD
Рис. 7.6. Адаптер PC-CF - предназначен для подключения 1.0" HDD (Compact Flash)

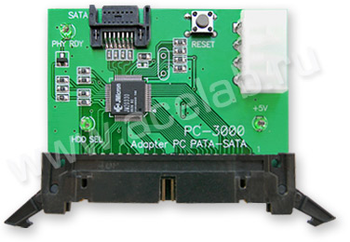

Рис. 7.7. Адаптер PC PATA-SATA - предназначен для подключения SATA HDD

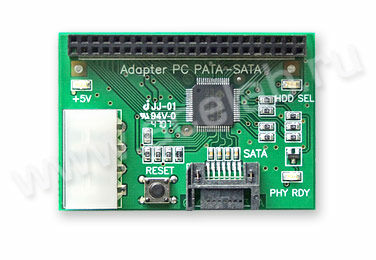

Рис. 7.8. Адаптер PC PATA-SATA mini - предназначен для прямого подключения к порту 2 платы "PC-3000 UDMA"
Рис. 7.9. Переходник PC-TOSHIBA - предназначен для подключения HDD Toshiba 1,8" (Micro ATA 3.3 V)

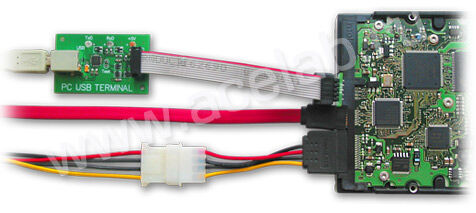

Рис. 7.10. Схема подключения адаптера PC-USB-TERMINAL

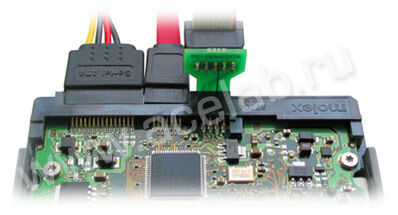

Рис. 7.11. Схема подключения адаптера PC-SEAG.SATA
Рис. 7.12. Переходник PC-MX-SAFE - предназначен для работы
с накопителями MAXTOR в safe mode

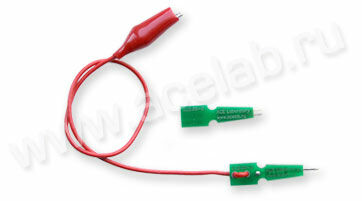

Рис. 7.13. Щупы Unlock - 2,3 - предназначены для разблокировки HITACHI/IBM HDD
7.4 Программное обеспечение PC-3000 for Windows (UDMA)
Программное обеспечение комплекса PC-3000 for Windows (UDMA) построено с использованием технологии MDI. Это позволяет работать с 2-мя портами платы PC-3000 UDMA одновременно и независимо друг от друга в одном приложении. Кроме того, в состав ПО комплекса входят специализированные окна: выбора утилиты, ATA commander, скрипт система, управления базой данных. Использование технологии MDI позволяет размещать на рабочем столе все окна одновременно в рамках одного приложения PC-3000 for Windows (UDMA).
В состав ПО комплекса PC-3000 for Windows (UDMA) входят как универсальные утилиты, так и специализированные. С помощью универсальных утилит Вы сможете достаточно быстро произвести диагностику любого неисправного HDD и определить дальнейшие пути ремонта HDD. Непосредственно же ремонт HDD осуществляется при помощи специализированных утилит, которые индивидуальны для каждого семейства HDD.
Все специализированные утилиты позволяют выполнить следующие действия:
тестировать HDD в технологическом режиме;
тестировать и восстанавливать служебную информацию HDD;
читать и записывать содержимое Flash ПЗУ HDD;
загружать программу доступа к служебной информации LRD;
просматривать таблицы скрытых дефектов P-лист, G-лист, T-лист;
скрывать найденные дефекты на поверхностях магнитных дисков;
пересчитывать транслятор;
изменять конфигурационные параметры.
Для простоты работы в комплексе PC-3000 for Windows (UDMA) реализована новая база данных ресурсов (образы Flash ROM, служебные модули, треки служебной зоны). Она позволяет систематизировать все ресурсы HDD и хранить их в сжатом виде.
Основные отличия новой базы данных комплекса PC-30000 for Windows (UDMA) следущие:
новый сервер базы данных, использующий FireBird database server (один из самых надежных SQL серверов);
