Указатель команд ТР загружается начальным адресом программы в про­цессе инициализации канала общим УУ на выполнение задания. Во время выполнения программы (задания от ЦП) ТР играет роль счетчика команд. Так как ВМ89 не содержит указателя стека и не может выполнять стековых операций, возврат из программы осуществляется путём загрузки в TP адреса возврата, который запоминается в памяти по команде CALL. Указатель за­дания является полностью программно-доступным (в отличие от регистра IP в ВМ86) и может использоваться программой как регистр общего назначения или базовый.

Рис 6. Регистры канала Рис. 7 Использование процессора в\в регистра МС для мас-

кированного сравнения

Однако делать это не рекомендуется, так как программа становится трудной для понимания.

Указатель блока параметров РР загружается общим УУ начальным адресом блока параметров в процессе инициализации канала на выполнение задания. В подготовленном сообщении расположение блока параметров в памяти определяет центральный процессор (см. табл. 4). Программа канала не может изменить содержимое регистра PP. Его удобно использовать как базовый для пересылки данных в блок параметров. Для ПДП- пересылок регистр РР не используется.

Индексный регистр IX используется программой канала как регистр обще­го назначения. Он может также использоваться в качестве индексного регистра для адресации операндов, находящихся в памяти. В качестве разновидности индексной адресации, с помощью IX можно задать индексную адресацию с автоинкрементном, которая очень удобна при обработке массивов данных. Для ПДП - пересылок регистр IX не используется.

Счетчик байтов ВС в программе канала служит регистром общего на­значения. При ПДП- пересылке подсчитывает число пересланных байтов путём декрементирования значения, загруженного перед ее началом. Если пересылка должна заканчиваться по заданному числу пересланных байтов, то УУ вводом — выводом закончит её, когда содержимое ВС станет равным нулю.

Регистр маскированного сравнения МС в программе канала может использоваться как регистр общего назначения или для маскированного сравнения. При ПДП- пересылке используется для маскированного сравнения. Маскиро­ванное сравнение позволяет сравнить выделенные разряды байта (операнда команды или пересылаемого байта) с заданным заранее значением. Для этого в старший байт МС загружается маска, выделяющая интересующие разряды, а в младший—сравниваемое значение (рис. 7). В программе, при выпол­нении команды условного перехода по маскированному сравнению (либо при ПДП- пересылке), определенный в ней операнд (либо пересылаемый байт) сравнивается с замаскированным значением.

Регистр управления каналом СС используется в основном при ПДП- пересылках. Он служит для определения условий пересылки и указывает способ её окончания. Структура и обозначение управляющих полей СС представлены на рис. 8. Пять старших полей определяют условие ПДП- пересылки:

F (пересылка) определяет, откуда и куда пересылаются данные;

TR (перекодировка) — следует ли пересылаемые данные перекодировать;

SYN (синхронизация) — способ синхронизации пересылки;

S (источник) — в каком регистре (GA или GB) находится адрес источника;

L (монополизация) — следует ли активизировать сигнал во время пересылки.

Четыре младших поля задают способ окончания пересылки:

TS указывает, что пересылка состоит в передаче только одного данного;

ТХ—что пересылка должна заканчиваться по внешнему сигналу (ЕХТ);

ТВС — по нулю в счетчике байтов (ВС);

TMC — по результатам маскированного сравнения.

Рис 8. Регистр управления каналом

Поле С не используется для ПДП-пересылок, а служит удобным средством управления приоритетом программы канала.

Таблица 5

Кодирование полей ТХ, ТВС и ТМС позволяет выбрать смещение 0, 4 или 8 по окончанию ПДП-пересылки. Выбранное значение добавляется к содержимому счетчика команд ТР и определяет три различных точки программы, в которые передается управление после окончания пересылки (рис.9). Окончание по одиночной пересылке TS == 1 всегда приводит к нулевому смещению.

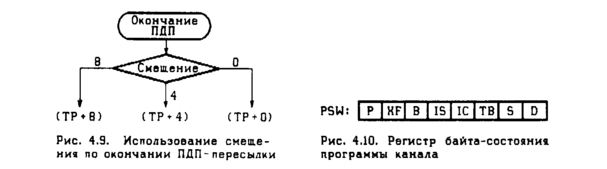

Рис. 9 Использование смещения Рис. 10 Регистр байта-

по окончании ПДП-пересылки. состояния программы.

В регистре ТАG каждый бит соответствует одному из 4-х регистров: GA, GB, GC и ТР (см. рис. 6). Когда они используются в качестве базовых или указателей (см. табл. 5), то бит TAG определяет, к какому пространству адресов (системному или в\в) относится адрес, размещенный в соответствующем регистре. Значение бита TAG=0 показывает, что адрес относится к системному пространству (20-битовый адрес); TAG=1 указывает на пространство в\в (16-битовый адрес); Общее УУ устанавливает или сбрасывает бит регистра TAG, соответствующий ТР, в зависимости от того, в каком адресном пространстве размещена программа канала.

Когда GA, GB и GC используются в качестве регистров общего назначе­ния, соответствующий бит регистра TAG устанавливается по-разному при выполнении различных групп команд (см. табл. 5).

Восьмибитовый регистр PSW, имеющийся в каждом канале, хранит слово-сочетание программы В регистре РSW заносится информация о текущем состоянии канала (рис. 10). Логическая ширина шины приемника равна 8 бит при D = 0 и 16 бит при D= 1. Логическая ширина шины источника равна 8 бит устанавливается в единицу. При управлении выдачей запроса прерывания 1С уста­навливается в нуль, когда прерывание запрещено, и в единицу, когда оно раз­решено. Если канал выдал запрос прерывания, то IS=1, если не выдал -IS=0. Бит В=1 задает режим предельной загрузки шины. Бит XF=1, когда канал выполняет ПДП-пересылку. Бит Р задает приоритет канала. Эта инфор­мация позволяет в любой момент приостановить работу канала, записав значение PSW и ТР в память, а затем возобновить его работу, считав PSW и ТР.

Генератор тактовых импульсов К1810 ГФ84

Генератор тактовых импульсов (ГТИ) КР1810ГФ84 предназначен для управления ЦП КР 1810ВМ86 и периферийными устройствами, а также для синхронизации сигналов READY с тактовыми сигналами ЦП и сигналов интерфейсной шины Multibus. Генератор тактовых импульсов (рис. 11, 12) включает схемы формирование тактовых импульсов (OSR, CLK, CLK) , сигнала сброса (RESET) и сигнала готовности (READY);

Cхема формирования тактовых импульсов вырабатывает сигналы: CLK,-тактовой частоты для управ­ления периферийными БИС, OSC — тактовой частоты задающего генератора, необходимые для управления устройствами, входящими в систему, и для синхронизации. Сигналы синхронны, их частоты связаны соотношением: Eefi = 3FCLK= 6Fpclk режиме внутреннего генератора.

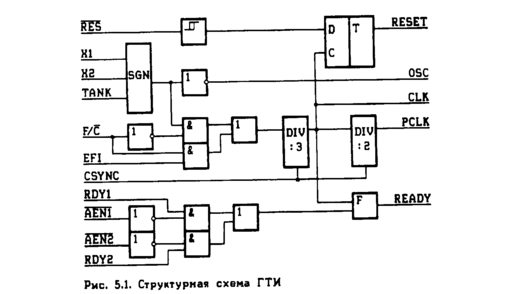

Рис 11 Структура ГТИ.

Сигналы могут формироваться из колебаний основной частоты кварцевого резонатора, подключаемого к входам XI, Х2, или третьей гармоники кварцевого резонатора, выделяемой ДС-фильтром или от внешнего генератора, подключаемого ко входу EFI.

Выбор режима функционирования определяется потенциалом на входе F/C. Если этот вход подключен к «земле», то ГТИ работает в режиме формиро­вания сигналов от внутреннего генератора (SGN),если на F/C подается высо­кий потенциал - то в режиме формирования сигналов от внешнего генератора.

Схема формирования сигнала сброса RESET имеет на входе триггер Шмидта, а на выходе — триггер, формирующий фронт сигнала RESET по срезу CLK. Обычно ко входу RES подключается RC-цепь, обеспечивающая автомати­ческое формирование сигнала при включении источника питания (рис. 13).
