Его использование, несмотря на определенные дополнительные затраты, позволяет избежать недостатков, присущих проводному, с его сложностью монтажа, но обладающего значительной пропускной способностью, и электромагнитному с его простотой в эксплуатации, но ограниченного в дальности действия в условиях низкоомных разрезов.
Следует заметить, что использование того или другого вида канала связи определяется геолого-техническими условиями проводки скважин.
Так, например, требование к надежности работы гидравлического канала диктует необходимость тщательной очистки бурового раствора от абразивного материала (не более 1-2 % песка), что вызывает определенные трудности в очистке промывочной жидкости при проводке скважины в суровых климатических условиях. В то же время ограничено применение гидравлического канала при наличии в буровом растворе газа (воздуха и др.), что исключает его использование при бурении скважин на аэрированных растворах.

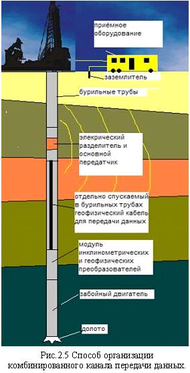

Сочетание гидравлического и электромагнитного канала, гидроакустического и проводного, электромагнитного и проводного могут быть реализованы в различных телеметрических системах и расширяют область решаемых геологических и технических задач телеизмерительными системами при проводке и эксплуатации горизонтальных скважин.
Способы расчета комбинированного канала связи используют описанные ранее приемы и программы для отдельных видов каналов связи, и, в каждом конкретном случае, можно выбрать оптимальный вариант системы (табл. 1).
Таблица 1.
Варианты комбинирования каналов связи с забоем
| Цель комбинации | Комбинация каналов | Результат комбинации |
| Увеличение дальности канала и пропускная способность канала | кабель + электромагнитный канал | увеличивается дальность и пропускная способность, усложняется система |
| Увеличение пропускной способности канала | кабель + акустический канал | усложняется система, работает при остановке бурения |
| ---//--- | кабель + гидроакустический канал | увеличивается дальность и пропускная способность |
| Увеличение дальности действия электромагнитного канала | применение ретрансляторов | увеличивается дальность и пропускная способность электромагнитного канала, усложняется система |
Список литературы
1. А.А. Молчанов, Г.С. Абрамов. Бескабельные системы для исследований нефтегазовых скважин (теория и практика). /Под общей редакцией А.А. Молчанова– Москва: ОАО «ВНИИОЭНГ», 2003.—450 с.
2.Молчанов А. А., Абрамов Г. С., Терехов Г. В. Электромагнитный канал связи «забой-устье», Наука в СПГГИ (ТУ), № 2, 1999, Санкт-Петербург.
3.Молчанов А. А., Абрамов Г. С., Сараев А. А. Телеизмерительные системы с электромагнитным каналом связи для проводки и геофизических исследований наклонно-направленных и горизонтальных скважин Западной Сибири (опыт применения и перспективы). НТВ АИС «Каротажник», №59,1999.—С.85-91.
4.Абрамов Г. С., Барычев А. В., Камнев Ю. М., Молчанов А. А., Сараев А. А., Сараев А.Н.Опыт эксплуатации и перспективы развития забойных инклинометрических систем с электромагнитным каналом связи. НТЖ «Автоматизация, телемеханизация и связь в нефтяной промышленности», №1-2, 2001г., с.23-26.
5.Харкевич А. А. Борьба с помехами.—М.: Наука, 1965.—212 с. с ил.
6.Чупров В. П., Епишев О. Е., Якимов В. А., Камоцкий В. А., Григорьев В. М. Телесистема ЗИС-4 с беспроводным электромагнитным каналом связи. Десять лет эксплуатации.— В кн.: Состояние и перспективы использования геофизических методов для решения актуальных задач поисков, разведки и разработки месторождений полезных ископаемых».—Октябрьский, 1999.—С. 362-366.
