Рисунок 1. - Схема механизма противопожарного занавеса

1 контргруз;

2 полотнище противопожарного занавеса;

3 лебедка.

Движение противопожарного занавеса при закрывании портального проема происходит под действием силы тяжести, при ослаблении троса лебедки со скоростью 0,2 м/сек.

Занавес представляет собой жесткую пространственную систему в виде металлического каркаса, защищенного от воздействий высоких температур со стороны сцены теплоизоляцией.

Толщину теплоизоляции предусматривают с таким расчетом, чтобы температура на поверхности каркаса не превышала 200⁰С через один час с момента возникновения пожара.

Рисунок 2. - Теплоизоляции занавеса

1 – асбестодиатомовая штукатурка;

2 – совелитовые плиты;

3 - волнистая

7. Расчет параметров эвакуации

7.1 По протяженности путей продолжительность эвакуации из зрительного зала рассчитывается по формуле (7).

где - расстояние от наиболее удаленного зрителя до ближайшего прохода, м;

- расстояние от наиболее удаленного ряда до ближайшего выхода, м;

- скорость движения между креслами, м/мин^-1;

- скорость движения в проходах, м/мин^-1.

По расчетным данным скорости движения принимаются равными:

= 40 м/мин;

= 16 м/мин.

,

Необходимое время эвакуации из зальных помещений общественных зданий определяется по СНиП 21-01-97.

Таблица 4 - Необходимое время эвакуации

Согласно таблицы 4 необходимые время эвакуации ( ) из зрительного зала при его объеме 40 тыс. м³ равно 2,5 мин. Таким образом , что не соответствует условию безопасности эвакуации.

Оставляя значение (длина ряда), определяем требуемую длину прохода до ближайшего выхода по формуле (8).

где - необходимое время эвакуации, мин;

- длина ряда, м;

- скорость движения между креслами, м/мин;

- скорость движения в проходах, м/мин;

Вывод: расстояние от наиболее удаленного ряда следует принимать не более 37м.

7.2 Продолжительность эвакуации по пропускной способности дверей определяется по формуле (9).

где N – количество эвакуирующихся;

Q – пропускная способность дверей, чел*мин^-1.

Пропускная способность дверей определяется по формуле (10).

где V – скорость движения людских потоков в проеме двери, м*мин^-1;

- плотность потока, чел*м² ;

- ширина дверного проема, м.

При предельных плотностях скорость движения в дверном проеме в несколько раз меньше скорости движения в проходах при тех же плотностях.

Принято, что при ширине людского потока, в несколько раз превышающего ширину проема, скорость движения в двери составляет 4,8м*мин^-1 при ширине проема до 1,5 м и 6 м*мин^-1 при ширине проема свыше 1,5м.

Плотность потока определяется по формуле (11).

где N - количество эвакуируемых людей;

- площадь эвакуации равная площади между креслами плюс площадь прохода до двери

Площадь эвакуации рассчитывается по формуле (12).

где - ширина между рядами, м;

- ширина прохода, м.

По исходным данным

= 0,4 м; = 1,2 м.

Так как , принимаем суммарную ширину дверных проемов =4,8м. заново рассчитываем расчетное время эвакуации. Необходимая скорость движения в двери принято расчетным путем . Необходимое время эвакуации в двери принимается по таблице 4.

что соответствует условию безопасности эвакуации людей.

Таким образом, в соответствии с проведенными расчетами принимаем:

• предельное расстояние = 30м. = 37 м.

• количество выходов из зрительного зала (партера) принимаем 4 выхода;

• ширина одной двери равна 1,2м.

8. Расчет параметров эвакуации из здания театра

Время эвакуации по предельному расстоянию определяем по формуле (14).

где - расчетное время эвакуации из зрительного зала, м;

- расстояние от выхода из зрительного зала до выхода в лестничную клетку, м;

V – скорость движения по коридору, м/мин; принимаются равной 40 м/мин.

Так как , принимаем и определяем .

определяем по таблице 4.

=

Таким образом , что соответствует основному условию безопасности эвакуации людей.

Таблица 5 – данные расчета параметров эвакуации

Заключение

Гибель и травмирование людей на пожарах, как правило, происходит из-за ошибок, допущенных при проектирование и строительстве зданий и сооружений, нарушений правил пожарной безопасности, неправильного поведения людей при обнаружение загорания, поэтому обеспечение безопасности людей при пожаре – проблема не только техническая, но и в значительной степени организационная.

В связи со строительством высотных зданий, уникальных спортивных – массовые сооружений и других объектов, увеличивается вместимость помещений с массовым пребыванием людей, происходят значительные изменения в конструктивно – планировочных решениях.

Все это увеличивает угрозу быстрого воздействия на человека опасных факторов пожара, затрудняет процесс эвакуации, порой приводит к массовой гибели людей.

Чтобы обнаружить недостатки в обеспечении безопасности людей, необходимо грамотно анализировать вероятность воздействий на людей опасных факторов пожара, прогнозировать их поведение в условиях пожара и продолжительность эвакуации, определить основные направления защиты людей от последствий пожара и знать конкретные требования пожарной безопасности по этим направлениям.

Цель данного курсового проекта – определить условия безопасности эвакуации людей из здания театра и рассчитать параметры безопасной эвакуации зрителей.

Список используемых источников

1. СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», 2003.-22с.

2. НПБ -104-03 «Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях», 2003.-22с.

3. Правила пожарной безопасности ППБ 01-03, Ростов – на –дону: Феникс, 2006. – 288с.

4. Грушевский, Н.П. Пожарная профилактика в строительстве: учебное пособие. Москва: Стройиздат, 1998.-260с.

5. Ройтман, М.Я. Основы противопожарного нормирования в строительстве. - Стройиздат, 1995. – 468с.

6. Собурь, С.В. Пожарная безопасность предприятий: справочник.-Пожкнига, 2004. – 320с.

Приложение А

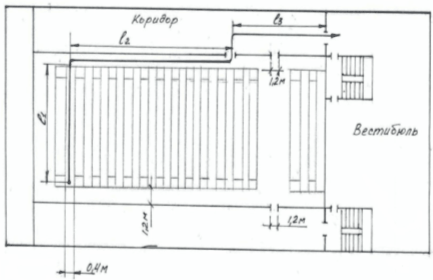

План зрительного зала

Приложение Б

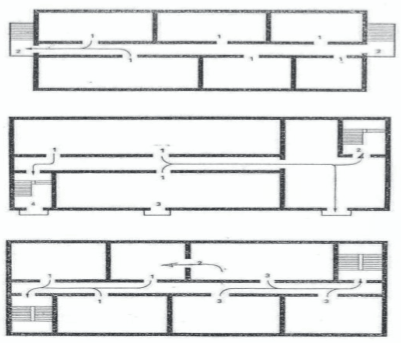

Эвакуационные выходы из помещения второго и вышерасположенных этажей

Эвакуационные выходы из помещений второго и вышерасположенных этажей

1 – выход из помещений в коридор, ведущих к лестничной клетке, имеющей непосредственный выход наружу;

2 – выход в соседнее помещение;

3 – выход из помещений в коридор, ведущий к лестничной клетке, имеющей выход через вестибюль, отдельный от коридора перегородкой с дверью.
