Грохота. Большинство грохотов относится к вибрационному типу. Их главным элементом является сито, пластина с отверстиями или какая-либо другая плоская перфорированная конструкция (обычно устанавливаемая наклонно под углом 20-40?), которой придается вибрация с частотой 500-3600 циклов в минуту.
Грохочение - распространенный технологический процесс в химпромышленности, применяемый в сочетании с дроблением (см. Измельчение), а также как самостоятельная операция. Работа грохота в замкнутом цикле с дробилкой или мельницей обеспечивает повышение их производительности, снижение энергозатрат и получение продукта необходимого качества.
Разделение материала происходит при его движении относительно рабочей поверхности грохота (колосниковые решетки, перфорированные металлические листы - решета, сетки). При этом материал расслаивается - мелкие фракции постепенно проходят сквозь крупные и проваливаются через калибров, отверстия определенных размеров в рабочей поверхности, более крупные частицы остаются на рабочей поверхности и удаляются с нее (т. наз. надрешетный продукт - обозначается цифрой, указывающей размер отверстия со знаком "плюс", напр. + 50 мм); продукт, прошедший через отверстия, наз. подрешетным и обозначается цифрой со знаком "минус". Для уменьшения износа рабочей поверхности Г. проводят чаще всего через набор сит с последовательно уменьшающимися отверстиями. По размеру частиц продукта различают крупное (300-100 мм), среднее (100-25 мм), мелкое (25-5 мм) и тонкое (5-0,5 мм) Г.
Осн. характеристики грохочения.: т. наз. граница разделения фракций, определяемая размером отверстий в ситах; остатки материала на ситах (см. Ситовой анализ) после грохочения.; производительность грохота по исходному материалу и готовому продукту; эффективность - отношение массы подрешетного продукта к массе фракции той же крупности в исходном материале. Показатель качества грохота называется засоренность 3, характеризующая содержание (%) в продукте посторонних фракций
где А0 и А0'-массы пробы соотв. до и после отсева посторонних фракций.
Г. может быть сухим (т.е. происходить в среде воздуха или инертного газа) либо мокрым (материал подается на грохот вместе с водой или др. жидкостью). наиб. распространено сухое Г., поскольку в большинстве процессов используется обезвоженный продукт. Однако для материалов с повышенной влажностью или содержащих комкующие примеси значительно эффективнее, если это допускается технологическим режимом и экономически целесообразно, мокрое Г., которое позволяет одновременно промывать материал и предотвращать пылевыделение.
Различают след. виды грохотов: неподвижные (напр., колосниковые); с движением отдельных элементов рабочей поверхности (напр., с эластичным ситом); подвижные с колебательным (напр., вибрационные, или инерционные), вращательным (напр., барабанные) или волнообразным (напр., спец. инерционные) движением рабочей поверхности; с перемещением материала в струе пульпы. По форме рабочей поверхности грохоты подразделяют на плоские, дуговые, барабанные, многогранные призматические (напр., т. наз. бураты), по расположению - на горизонтальные и наклонные, по числу сит - на одно-, двух- и многоситовые. Преим. применение имеют грохоты с колебательным движением: инерционные со свободными колебаниями - вибрационные, резонансные (частота возмущающих колебаний кратна частоте собственных колебаний системы), самобалансные (см. ниже); гирационные (эксцентриковые) с вынужденными колебаниями короба, сообщаемыми ему через жесткую кинематическую связь. Резонансные грохоты сложны по конструкции, гидрационные вызывают сильную вибрацию опор, которая передается перекрытиям зданий; поэтому указанные типы грохотов постепенно вытесняются более совершенными.
В хим. технологии, напр. в производствах минер. удобрении и хим. средств защиты растений, особенно широко используют высокопроизводительные инерционные грохоты с мех. вибратором, или виброгрохоты (рис. 1). Они просты по конструкции, обеспечивают четкое разделение материалов (в т. ч. склонных к налипанию), удобны в эксплуатации. Корпус грохота в виде горизонтального или наклонного (угол наклона обычно 3-15°) прямоугольного короба с ситом опирается на плиту через упругие связи (напр., металлические пружины или пневматические шины). Вибратор-вал со шкивами, несущим дебалансом (инерц. неуравновешенные грузы), который установлен в подшипниках и приводится в движение через соединительную муфту непосредственно от электродвигателя или через мех. передачу. При вращении дебалансного вала возникают центробежные силы инерции, сообщающие коробу с ситом колебания (напр., с частотой 600 мин-1 и амплитудой 5 мм).

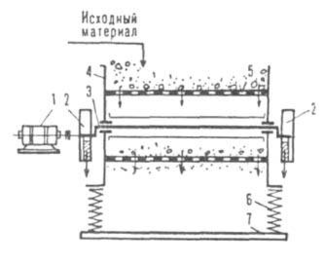

Рис. 1. Наклонный инерционный грохот с мех. вибратором: 1-электродвигатель; 2-шкивы с дебалансом; 3-вал с подшипниками; 4 -короб; 5 - рабочая поверхность (напр., решето); 6-упругая опора; 7-опорная плита.
Достоинства виброгрохотов: при высокой частоте колебаний сит отверстия их почти не забиваются материалом; высокая производительность и точность, пригодность для грохотов разнообразных материалов (в т.ч. влажных и глинистых); компактность, легкость регулирования и смены сит; меньший расход энергии, чем для грохотов др. типов.
Возбудителями колебаний могут служить также электромагниты, через обмотки которых пропускают переменный ток. Однако из-за ограниченной площади рабочей поверхности электровиброгрохоты значительно менее распространены. Основные типы механических грохотов - наклонные с колебаниями короба по круговой или эллиптические траектории. Серийно выпускаются легкие, средние и тяжелые виброгрохоты для материалов с насыпной плотностью, меньшей или равной соотв. 1,2; 1,6; 2,5 т/м3.
Создана и все шире применяется более совершенная разновидность инерционных грохотов. В них возвратно-поступательные колебания короба (при которых Г. наиб. эффективно) генерируются двумя дебалансными валами, вращающимися в противоположные стороны. Для обеспечения нормальной работы грохота частоты вращения валов должны быть одинаковы и синхронизированы по фазе. Это достигается с помощью мех. устройства, включающего, напр., шестерни или зубчатые ремни. Однако из-за наличия мех. передачи неизбежны износ движущихся частей и шум при работе грохота. Указанные недостатки устранены в грохотах, действие которых основано на открытом в СССР т. наз. эффекте самосинхронизации вращения обоих кинематических, не связанных между собой дебалансных валов, закрепленных в бортовых стенках короба, который вибрирует под заданным углом к рабочей поверхности грохота. Применяют одно-, двух- и многоситовые грохоты. Пример - многоситовый грохот (рис. 2) со значительно большими углами наклона рабочей поверхности, чем в др. конструкциях; имеет высокую производительность, компактен, благодаря электроподогреву рабочей поверхности до 50 °С м. б. использован для Г. влажных материалов. Самосинхронизирующиеся грохоты получают все большее распространение, поскольку позволяют обеспечить лучшие условия труда, резкое снижение объема ремонтных работ и простоев оборудования.
Рис. 2. Многоситовый самосинхронизирующийся грохот: 1 -короб; 2-сита; 3-вибровозбудитель; 4-упругая опора.
Увеличение угла наклона рабочей поверхности (до 25-34° и более), а также частот колебаний грохотов (в ряде случаев центробежное ускорение в 7 раз превышает ускорение свободного падения), реализуемое в новых конструкциях грохотов, особенно актуально для мелкого и тонкого Г., поскольку приводит к повышению его эффективности.
В некоторых конструкциях наклонных инерционных грохотов, в отличие от традиционных, по длине рабочей поверхности создается неоднородное вибрационное поле. Это облегчает отделение мелочи в зоне загрузки и просев в зоне выгрузки грохота. При разделении влажных и склонных к налипанию материалов наряду с подогревом рабочей поверхности грохота сообщают волнообразное движение, что вызывает в ней циклические упругие деформации и способствует лучшей очистке от остатков материала. С целью снижения износа и забиваемости сит используют инерционные грохоты с эластичной деформируемой рабочей поверхностью из полимерных материалов, напр. с резиновым ситом, выполненным из продольных нитей (диаметром 3-6 мм при зазоре между ними до 8 мм), опирающихся на поперечные гребенчатые планки. Одновременно с развитием инерционных наклонных грохотов возрастает применение горизонтальных. Последние подвергаются мехколебаниям по эллиптической траектории и отличаются большой скоростью перемещения материала по рабочей поверхности и соотв. высокой производительностью.
Механические классификаторы. Механические классификаторы представляют собой прямоугольные лотки с наклонным дном, которым сообщается встряхивающее и возвратно-поступательное движение. Материал, подлежащий разделению по крупности зерен, смешивается с водой, подается на верхний край классификатора и перемещается под действием силы тяжести в углубление на нижнем крае лотка. Там более тяжелые и крупные частицы оседают на дно и забираются конвейером. Более легкие и мелкие частички выносятся потоком воды.
Центробежные конусные классификаторы. В центробежных конусных классификаторах для выделения рудных частиц используются центробежные силы в водной среде. Процесс разделения в таких классификаторах позволяет получить мелкозернистую песчано-шламовую фракцию, пригодную для дальнейшего концентрирования методом флотации.
Движение наз. свободным при объемном содержании твердой фазы менее 5%, стесненным - при более высоком (в данном случае скорость движения меньше). К. г. применяют для разделения частиц с преимуществ, размером менее 2-3 мм (реже до 13 мм). При свободном движении частиц происходит их наиб. полное разделение, которое производится под действием сил тяжести в гравитационных классификаторах. Скорость потока поддерживается такой, что частицы меньше определенного размера (верхний продукт, или слив), не успевая оседать, выносятся в виде взвеси из аппарата, а частицы большего размера (нижний продукт, или пески) осаждаются в нем. Различают классификаторы с самотечной (напр., многосeкционные, конусные) либо принудительной (напр., отстойники, спиральные, реечные, чашевые) выгрузкой целевых фракций. Многосекционные классификаторы (рис. 1) состоят из корпуса, расширяющегося по ходу потока, и ряда конических сборников, снабженных мешалками и ячейковыми выгружателями. Разделяемая суспензия постепенно теряет скорость, поэтому по направлению ее движения оседают сначала наиболее крупные частицы, а затем все более мелкие; самая мелкая фракция уносится потоком и отделяется от жидкости на фильтре. Различные по размеру фракции нижнего продукта выводятся из аппарата при медленном перемешивании с помощью выгружателей. В классификаторах этого типа материал можно разделить на число фракций, равное числу секций n+1, т.е. с учетом фракции, идущей в слив. В конусных классификаторах твердые частицы пульпы разделяются в корпусе-конусе на две части. В беспоплавковых аппаратах мелкая фракция поднимается восходящим потоком и отводится через спец. желоб по назначению; крупная фракция оседает на дно и под напором пульпы выходит через нижний штуцер и сифонную трубу.

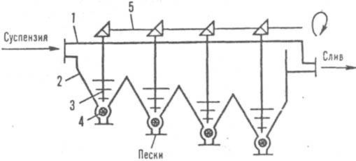

Рис. 1. Многосекционный классификатор: 1 корпус; 2 сборник; 3 мешалки; 4 выгружатeль; 5 привод.
В поплавковых аппаратах посредством верхнего или нижнего клапана-поплавка в качестве целевого продукта выделяют соотв. крупную либо мелкую фракцию. Спиральные классификаторы (рис. 2) представляют собой наклонные (под углом 12-18°) корыта полукруглого сечения, внутри которых вращаются одна или две спирали. Последние частично погружены в жидкость и транспортируют пески в верхнюю часть корыта, где они выгружаются. Слив удаляется из нижнего конца аппарата. Специальный механизм предназначен для подъема и опускания спирали при остановке и пуске классификатора. С увеличением угла наклона корыта содержание жидкости в осадке уменьшается.
