Розрахунок МСЗ необхідно починати з найпростішої однорелейної схеми на різницю струмів двох фаз. Якщо ця схема не проходить за чутливістю, то застосовують більш складні схеми.

Струм спрацювання МСЗ повинен відстроюватися від робочого струму лінії з урахуванням можливих кидків струму самозапуску двигунів:

(46)

де k_н – коефіцієнт надійності, приймається для реле типу РТ–85, РТ–40 k_н = 1,2; для реле РТВ – k_н = 1,3 [1 с.303; 3 с.206; 5 с.230; 9 с. 265];

k_с.зап– коефіцієнт самозапуску, для лінії сільськогосподарського призначення може бути прийнятий 1,2…1,3 [1 с.303; 3 с.206; 5 с.230; 9 с. 265];

k_п – коефіцієнт повернення реле, k_п = 0,8…0,85 [1 с.303; 3 с.206; 5 с.230; 9 с. 265].

Селективна дія МСЗ лінії 10 кВ і запобіжників ТП 10/0,4 кВ забезпечуються, якщо виконується умова

(47)

де І_пл.(5) – струм, при якому плавка вставка запобіжника (найбільш потужної ТП 10/0,4 кВ) згорає за 5 секунд [5 с.210], А.

Струм спрацювання реле визначається за формулою:

(48)

де І_с.з.. – найбільший, з отриманих за виразами (46) та (47), струм спрацювання захисту, А;

– коефіцієнт схеми [1 с.302; 3 с.206; 9 с. 265];

– коефіцієнт трансформації трансформатора струму.

За умовою надійного спрацювання електромагніту вимикання зі струмом спрацювання 5А:

(49)

Найбільше із значень, отриманих за виразами (48) і (49) округляється до струму уставки (І_У) обраного типу реле, за умови, що

І_у І_с.р.

Чутливість захисту визначається за формулою:

(50)

де І _к.min – струм двополюсного к.з. у кінці ділянки, що захищається, А;

k_cx.min – мінімальна величина коефіцієнта схеми з'єднання трансформаторів

струму.

11.2 Розрахунок струмової відсічки

Струм спрацьовування відсічки ПЛ –10 кВ вибирається за такими умовами:

– Струм спрацьовування відсічки повинен бути більшим ніж максимальний струм к.з. у кінці ділянки, що захищається:

(51)

де І_с.в. – струм спрацювання відсічки, А;

І_к,мах – максимальний струм к.з. (трифазного) у точці підключення найближчого трансформатора 10/0,4 кВ, А;

k_н – коефіцієнт надійності (для реле РТ– 40 k_н = 1,2…1,3; для реле РТ– 80 і

РТМ k_н = 1,5…1,6).

– Струмова відсічка не повинна спрацьовувати під час кидків струму намагнічування трансформаторів 10/0,4 кВ:

,(52)

де  S_н.тр – сумарна потужність усіх ТП 10/0,4 кВ, що живляться від цієї лінії, кВА.

Струм спрацювання реле відсічки визначається за формулою:

(53)

де І _с.в. – найбільше із значень, отримане за виразами (51) і (52).

Для реле типу РТ–85 находять кратність відсічки:

(54)

де І_У – струм уставки МСЗ реле РТ –85, А.

Чутливість відсічки:

(55)

де – струм к.з. у місці установлення захисту в найбільш сприятливому за умовами чутливості режимі (триполюсне к.з.).

– коефіцієнт схеми.

Згідно із ПУЕ [4] для додаткових захистів повітряних ліній k_Ч ≥ 1,2.

Ефективність відсічки оцінюється зоною її дії (не менш 15–20% довжини лінії).

При розрахунку релейного захисту необхідно привести принципову схему захисту [1; 5; 9].

12 ОБЛАДНАННЯ МЕРЕЖ 10 та 0,4 кВ, ЩО ПРОЕКТУЮТЬСЯ

У даному розділі проекту необхідно привести конструктивні рішення з приводу обладнання зовнішніх електричних мереж. При цьому необхідно описати наступне:

1. тип і конструкцію опор ліній 0,4 і 10 кВ;

2. тип та варіанти виконання траверс;

3. типи ізоляторів, що застосовані;

4. способи кріплення проводів на опорах;

5. тип ТП 10/0,4 кВ і спосіб її монтажу (встановлення);

6. схеми і конструкції контурів заземлення.

Опис повинен бути стислим, з обов’язковим наведенням відповідних пояснюючих рисунків і ескізів.

СПИСОК ЛІТЕРАТУРИ

1. Будзко И. Ф., Зуль Н. М. Электроснабжение сельского хозяйства. – М.: Агропромиздат, 1990. – 496 с.

2. Руководящие материалы по проектированию электроснабжения с/х. – М.: Сельэнергопроект № 8, 1981.

3. Практикум по электроснабжению сельского хозяйства /под ред. И.А. Будзко. – М.: Колос, 1982. – 319с.

4. Правила устройства электроустановок. –М.: Энергопромиздат, 1985.

5. Коганов И. Л. Курсовое и дипломное проектирование. –М.: Агропромиздат, 1990. – 351с.

6. Крючков И.П., Кувшинский Н.Н. Электрическая часть электростанций и подстанций (справочные материалы) – М.:Энергия, 1979.

7. Какуевицкий Л. И., Смирнова Т. В. Справочник по реле защиты и автоматики. – М.: Энергия, 1972.

8. Харкута К.С., Яницкий С.В., Ляш Э.В. Практикум по электроснабжению сельского хозяйства. – М.: Агропромиздат, 1992. – 223с.

9. Притака І.П. Електропостачання сільського господарства. – 2-е вид. перероб. та доп. – К.: Вища школа. Головне вид-во, 1983.– 343с.

10. ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.

11. ДСТУ 3008-95 Документація. Звіти у сфері науки і техніки.

Додаток А

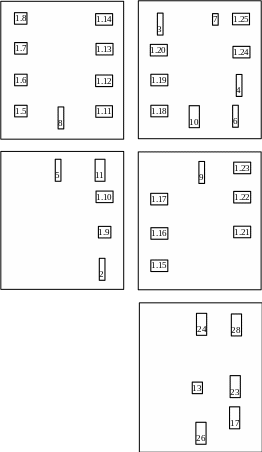

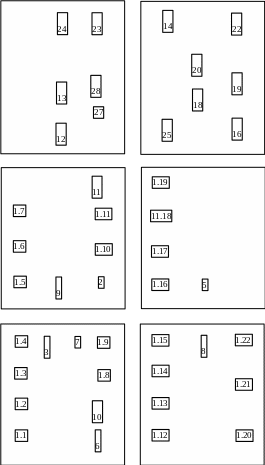

Рисунок А.1 – План населеного пункту. Варіант 1.

Продовження додатку А

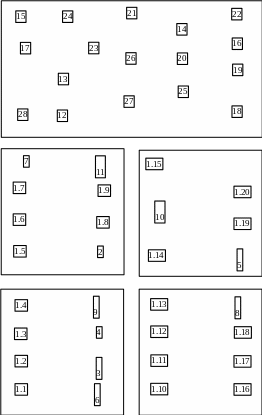

Рисунок 2 – План населеного пункту. Варіант 2.

Продовження додатку А

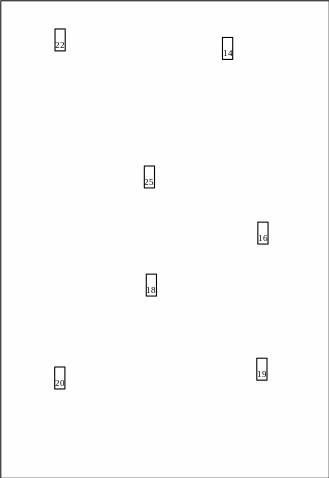

Рисунок А.3 – План населеного пункту. Варіант 3.
