Можно обрабатывать заготовки на токарно-револьверном станке мод. 1К341 в два установа с параллельно-последовательной обработкой отдельных поверхностей. Такие станки широко используются на предприятиях с серийным выпуском продукции. В техпроцесс для выполнения этой операции включен восьмишпиндельный вертикальный токарный полуавтомат мод. 1К282, который из-за высокой производительности чаще применяют в крупносерийном производстве. Этот станок позволяет вести обработку одновременно на шести позициях (первая и вторая позиции загрузочные),сразу большим числом различных инструментов. Вычертим технологические эскизы с выделением обрабатываемых поверхностей и указанием опор и технологичкских зажимных устройств. Операция включает 12 переходов. На позиции I заготовка устанавливается в патрон, базируясь на необработанные поверхности 3 и 5. Переходы 1 и 2, подрезка торца ступицы 1 и торца венца 2 проходными резцами осуществляется на позиции III (рис. 4).

Переходы 3 и 4 ― точение наружной поверхности венца 3 проходным резцом и предварительное зенкерование отверстия в ступице 4 производят на позиции V.

На позиции VII снимаются фаски 7 и 8 фасонными резцами ― переходы 5 и 6.

Далее с позиции I следует перестановка заготовки в патрон на позицию II с базированием по обработанным поверхностям 2 и 3.

Переходы 7 и 8 ( подрезка торца венца 5 и торца ступицы 6 проходными резцами) выполняют на позиции IV.

Переходы 9 и 10 (обработка по наружной поверхности венца 3 проходным резцом и чистовое зенкерование отверстия 4) производят на позиции VI.

На позиции VIII снимаются наружная 9 и внутренняя 10 фаски на другом торце ступицы ― переходы 11 и 12. Обработка за один установ базового торца колеса и чистовое зенкерование отверстия в ступице позволяют обеспечить перпендикулярность между плоскостью торца и осью отверстия. При данной схеме обработки многократно взаимно перекрывается основное время. Вспомогательное время, связанное с установкой, закреплением, откреплением и перестановкой заготовок, полностью исключается, так как перекрывается временем обработки. Таким образом, имеет место высококонцентрированная операция с параллельно-последовательной обработкой всех поверхностей.

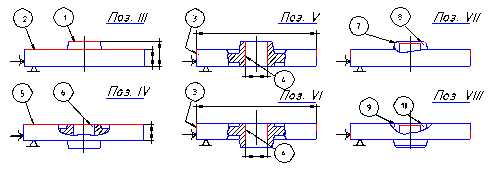

Рис. 4. Базирование и распределение переходов по позициям

Целесообразность построения операции 05 в таком варианте следует подтвердить экономическими расчетами после назначения режимов резания и технического нормирования. В заключение на стандартных технологических картах и в соответствии с правилами ЕСТД составляют подробное операционное описание, которое вместе с маршрутным подшивается в пояснительную записку в виде приложения (см. приложение 1).

9. ПРИПУСКИ НА ОБРАБОТКУ

Припуском называют слой материала, удаляемый в процессе механической обработки в целях достижения заданных точности и качества обрабатываемой поверхности детали.

Чертежи исходных заготовок отличаются от чертежей готовых деталей тем, что на всех обрабатываемых поверхностях предусматриваются припуски, изменяющие их размеры, а иногда и форму.

Промежуточным припуском называют слой, снимаемый при выполнении данного (i-го) технологического перехода механической обработки (или одной операции).

Общим припуском называют сумму промежуточных припусков по всему технологическому маршруту механической обработки данной поверхности. Его определяют как разность размеров заготовки и готовой детали.

Величиной общего и промежуточных (операционных) припусков на обработку во многом определяется рентабельность техпроцесса.

Преувеличенные припуски влекут за собой перерасход материала, необходимость в дополнительных переходах (рабочих ходах) или операциях, в результате чего производительность обработки снижается.

Уменьшенные припуски усложняют достижение заданной точности размеров и качества обработки поверхностей, а при определенных условиях являются причиной появления брака.

Прогрессивный расчетно-аналитический способ позволяет определить припуски для конкретных условий обработки [5, с. 59-92; 9, с.243-255; 10, с.173-197 и др.]. Величиной минимального припуска, рассчитанного по этому способу , учитывается необходимость удаления шероховатости (Rz_i-1), дефектного слоя (h_i-1) и пространственных отклонений заготовки, ( ), полученных на смежном (i-1) предшествующем переходе, и необходимость компенсации погрешности установки ( ), возникающей на выполненном (i-м) переходе. Для каждой схемы базирования и вида обработки заготовки разработана следующая зависимость:

_.

Максимальные припуски для каждого перехода по этому методу ( ) определяют как сумму минимального припуска ( ) с разностью допусков заготовки ( ) и детали ( ), т. е.

С учетом значений и и допусков, назначаемых на каждый технологический переход, устанавливают размеры по всему технологическому маршруту обработки поверхности, округляя их до того знака десятичной дроби, с каким указан допуск: для валов в сторону увеличения (в плюс), а для отверстий в сторону уменьшения (в минус).

Расчетно-аналитическим методом следует воспользоваться для расчета припусков на одну из наиболее ответственных поверхностей детали (отверстие или вал). На остальные поверхности, как указывалось в разделе 3, припуски следует назначить по таблицам [10,15], т.е. воспользоваться опытно-статистическим способом.

Раздел следует начинать с указаний о том, для обработки каких поверхностей и для выполнения каких операций (переходов) предполагается рассчитать припуски. Далее составляют схему расположения всех промежуточных припусков и допусков (см. рис. 5) и карту расчета припусков на обработку и предельных размеров по технологическим переходам с внесением в нее всех расчетных значений: R_Z, h, Δ, ε (см. табл. 6).

После определения припусков на все поверхности необходимо уточнить размеры на чертеже заготовки и окончательно рассчитать ее массу. Текст пояснительной записки с определением припусков расчетно-аналитическим способом, с заключительной таблицей и схемой расположения промежуточных припусков и допусков может составлять 2―3 страницы.

Пример 7. Рассчитать припуски и промежуточные предельные размеры для обработки отверстия под шлицы 46Н 11(+0,16) в заготовке детали (см. рис. 1).

Согласно принятому маршруту обработки отверстие получают в два перехода – черновым и чистовым зенкерованием. Обработка ведется на операции 05 в два установа с базированием по необработанным, а затем обработанным наружным цилиндрическим поверхностям венца и торцам ( см. рис. 4, поз.V и VI )

Исходные данные. По чертежу и техническим требованиям к заготовке ( см. рис. 2 ): R_Z = 240 мкм , h = 300 мкм , мкм, а после чернового зенкерования R_Z = 50 мкм, h = 50 мкм [10, с. 190, табл. 27] и , мкм ( полагая, что коэффициент уменьшения погрешностей К_у = Δ _дет./Δ_заг= 0,05 [ 9 ] и, ).Погрешности установки заготовки в трехкулачковый патрон по необработанной поверхности мкм, а по обработанной — мкм [10, с. 42, табл. 13]. Предельные отклонения диаметра отверстия в заготовке ES = +500 мкм и EI = −1000 мкм [ 10, с. 144, табл. 23] и рис. 2.

Внесем исходные данные в табл. 6 и рассчитаем величину минимальных припусков, мкм [9]:

,

для чернового зенкерования

мкм,

для чистового зенкерования

мкм.

Таблица 6

Карта расчета припусков на обработку отверстий диаметром 46Н11

Проведем проверку правильности выполненных расчетов:

или

и .

Составим схему расположения припусков и допусков (рис.5).

Определим общий номинальный припуск:

Номинальный диаметр отверстия в заготовке:

Следовательно, на чертеже заготовки будет указан размер диаметра

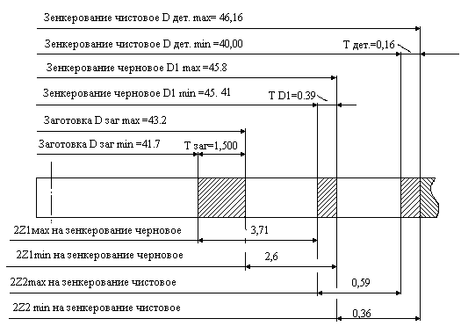

Рис. 5. Схема расположения припусков и допусков на обработку отверстия диаметра 46H11
