Правило обозначения работ. В практике зачастую встречаются случаи, когда две или более работ выходят из одного и того же события, выполняются параллельно и заканчиваются одним и тем же событием. Например, одновременно в двух отделах ведутся расчетные операции (работы "а" и "б"), результаты которых используются в третьем отделе (работа "в").
б
Рисунок 1.
На рис.1 приведен пример неправильного построения модели. При таком изображении получаются две работы с одним и тем же кодом, т.е.1-2, а это недопустимо, ибо при расчете модели невозможно определить параметры этих работ.
В сетевой модели между двумя смежными событиями может проходить только одна стрелка.
Рисунок 2. и Рисунок 3.
Правильное изображение этого элемента показано на рис.2.

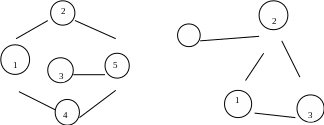

Правило запрещения „тупиков". В сетевой модели не должно быть "тупиков", т.е. событий, из которых не выходит какая-либо работа, за исключением завершающего события сети (в многоцелевых моделях завершающих событий несколько). Например, событие 3 (рис.3) - тупиковое. Наличие такого события означает, что введены лишние работы или имеется ошибка и технологии выполнения работ.
Правило запрещения необеспеченных событий. В сетевой модели не должно быть событий, в которые не входит ни одной работы, конечно, если это событие не является начальным. Например, событие 3 (рис.4) - необеспеченное.
Работа 3-5 не будет выполнена, так как событию 3 не предшествует ни одной работы (не заданы исходные условия для начала этой работы).
Правило изображения „поставки". „Поставка" - это результат, который получен за пределами системы, т.е. не является результатом работы данного коллектива. „Поставка" изображается кружком, внутри которого поставлен крестик. Рядом с кружком указывается номер спецификации, раскрывающей содержание поставки (рис.5). Из модели видно, что „поставка" необходима для выполнения работы 2-3. Номер 3, стоящий у кружка "поставка", - это третья строка в спецификации.
Р
исунок 4. и Рисунок 5.
Правило организационно-технологических связей между работами. В сетевой модели учитывается только непосредственная связь между работами либо связь через зависимость. На Рис.6 показано несколько работ: „а", „б", „в", „г".
Рисунок 6.
Работе „г" предшествует только работа „в". Но если необходимо, например, показать, что работе „г" непосредственно предшествует не только работа „в", но и „а", то модель должна быть изображена по-другому (рис.7).
Построение сетевых моделей. Для построения сетевого графика необходимо в технологической последовательности установить: какие работы должны быть завершены до начала данной работы, начаты после ее завершения, какие работы необходимо выполнять одновременно с выполнением данной работы.
Рисунок 7.
Например, необходимо выполнить следующие работы „а", „б", „в", „г", „д". Технологическую последовательность выполнения этих работ запишем в таблицу 1.
Таблица 1 – Исходные данные
| Предшествующие работы | Работы, подлежащие выполнению |
| - | "а" |
| - | "б" |
| "а" | "в" |
| "б" | "г" |
| "в", "г" | "д" |
Начнем построение модели.

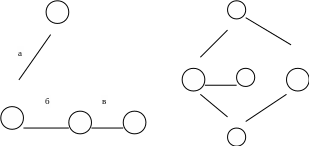

Работам "а" и "б" никакие работы не предшествуют. Это показано графически на Рис.9. Работа "в" выполняется после работы "а" (Рис.9). Работа „г" выполняется после работы "б" (рис.10)
Р
в
исунок 8 и Рисунок 9.
Окончание работы „в" объединяем с окончанием работы „г", так как следующая работа „д" должна выполняться после окончания работ „в" и „г".
Таким образом, модель в первом варианте построена.
Важнейшим вопросом построения модели является четкое определение всех взаимосвязей между работами и их технологической последовательности. Следует особо подчеркнуть, что ни в коем случае нельзя допускать никаких отклонений от принятой технологии.
Р
исунок 10.
Только после точного определения всех взаимосвязей и последовательности работ можно приступить к построению сетевой модели. При кодировании сетевых моделей необходимо учитывать следующее:
-
все события имеют самостоятельные номера;
-
кодируются события числами натурального ряда;
-
номер последующему событию присваивается после присвоения номеров предшествующим ему событиям;
-
стрелка (работа) должна быть всегда направлена от события с меньшим номером к событию с большим номером.
Построение сетевых матриц. Принадлежность работы (стрелки) к тому или иному горизонтальному "коридору" определяется ее горизонтальным участком в данном „коридоре". Принадлежность работы (стрелки) к вертикальному „коридору" определяется вертикальными границами „коридора", этапа или операции, т.е. вертикальными линиями, определяющими масштаб времени матрицы.
Из рис.11 видно, что работы 1-2 и 2-4 выполняются директором, работы 1-3 и 3-4 - заместителем директора, работа 1-4 - главным экономистом. Работы 1-2 и 1-3 выполняются на I этапе решения; работы 2-4 и 3-4 - на II, работа 1-4 - в течение I и II этапов.
Продолжительность каждой работы на сетевой матрице определяется расстоянием по сплошной линии между центрами двух событий, заключающих эту работу (стрелку) в проекции на горизонтальную ось времени. На рис.11 работы 1-2 и 1-3 имеют продолжительность, равную четырем единицам времени.
Местонахождение каждого события на сетевой матрице определяется окончанием наиболее удаленной вправо (на сетке времени) входящей в него стрелки.
| I этап решения | II этап решения | ||||||||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| |||||
| Директор |
|
|
|
|
|
|
|
|
| ||||
| Заместитель директора |
|
|
|
| |
|
|
| |||||
| Главный экономист |
|
|
|
|
|
|
|
| |||||
|
|
|
|
|
|
|
|
| ||||||
|
|
|
|
|
|
|
|
| ||||||
Рисунок 11.
Формирование сетевого графика развертывания
проекта / бизнес-процесса.
Первым шагом является составление ведомости перечня мероприятий, каждое из которых нормируется по трудоемкости и длительности. Затем строится графическая сеть (цель), отражающая последовательность, взаимосвязь и длительность событий.

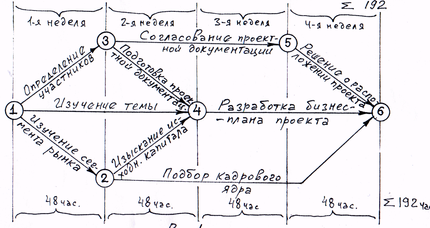

Возможен вариант исполнения графика с нанесением содержания событий над целями сети рис.12 для наглядности
Таблица 2 –Сетевой график развития
| Индекс | Содержание события | Длит. события (недель) | Трудоемкость (ч/час) |
| 1-4 | Изучение темы | 2 | 18 |
| 1-2 | Изучение сегмента рынка | 1 | 18 |
| 1-3 | Определение участников | 1 | 12 |
| 2-4 | Изыскание исходного капитала | 1 | 20 |
| 3-4 | Подготовка проетной документации | 1 | 26 |
| 3-5 | Согласование проектной документации | 2 | 12 |
| 5-6 | Решение о расположении проекта | 1 | 8 |
Продолжение таблицы.
| 2-6 | Подбор кадрового ядра | 3 | 18 |
| 4-6 | Разработка бизнес-плана проекта | 2 | 60 |
Рисунок 12.
Контрольная работа 7. "Анализ и оценка эффективности бизнес проекта".
Вы – менеджер предпринимательского типа.
Перед Вами стоит характерная общая задача менеджмента – подготовить материалы, необходимые для развертывания нового предпринимательского проекта малого бизнеса со среднегодовой рентабельностью – не ниже 35% в одной из сфер деятельности: услуг, коммерческой, производственной.
В рамках проработки подходов к решению указанной общей задачи подготовлена следующая исходная информация:
Смета затрат на развертывание проекта КР 1
Значения коэффициента дисконтирования t по годам (см. таблицу 1)
