Рис. 2 - Блокинг-генератор в ждущем режиме

В исходном состоянии транзистор закрыт отрицательным смещением на базе (-E_б) и прямой блокинг-процесс начинается только после подачи на базу транзистора положительного импульса достаточной амплитуды. Формирование импульса осуществляется так же, как и в автоколебательном режиме. Разряд кондера С после окончания импульса происходит до напряжения -E_б. Затем транзистор остается закрытым до прихода следующего запускающего импульса. Форма и длительность импульсов, формируемых блокинг-генератором, зависит при этом от параметров схемы.

Для нормальной работы ждущего блокинг-генератора необходимо выполнить неравенство:

Т_з≥(5÷10)R1C1

где Т_з - период повторения запускающих импульсов.

Для устранения влияния цепей запуска на работу ждущего блокинг-генератора включают раздельтельный диод VD2, который закрывается после открывания транзистора, в результате чего прекращается связь между блокинг-генератором и схемой запуска. Иногда в цепь запуска включают дополнительный каскад развязки (эмиттерный повторитель).

Двигатели постоянного тока: принцип действия, пуск, регулирование скорости вращения, искусственные характеристики.

Различают статические и динамические режимы работы двигателей. В статическом режиме ω=const; I_Я=const; U_ДВ=const и он описывается так называемыми механическими характеристиками

.

В статическом режиме двигатель независимого возбуждения описывается следующей системой уравнений:

где первое уравнение - уравнение якорной цепи, второе и третье - и , четвертое - механическое уравнение, пятое - уравнение цепи возбуждения.

Из первых четырех уравнений получим уравнение механической характеристики:

Поскольку применяемые в системах автоматического управления двигатели являются управляемыми, различают два типа управления двигателями постоянного тока - якорное управление и полюсное управление.

При якорном управлении производится изменение напряжения, подаваемого в якорную цепь без изменения возбуждения. При полюсном управлении, наоборот, меняется поле возбуждения путем изменения тока в обмотках главных полюсов i_B. Для расширения диапазона управления применяют также комбинированное управление.

При полюсном управлении Ф_B=const, поэтому уравнение механической характеристики согласно будет иметь вид:

Графически эта характеристика при фиксированном напряжении на двигателе представляет собой прямую, пересекающую координатные оси в точках ω₀ и M_К.З. (см. ), где ω₀- частота вращения холостого хода, а M_К.З.- момент короткого замыкания, когда ротор двигателя неподвижен.

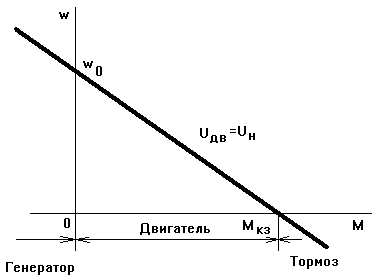

Рис. 5-6а. Статическая характеристика ДПТ.

Электрическая машина работает в режиме двигателя при 0К.З., при M>M_К.З. происходит вращение двигателя в противоположную сторону под действием внешнего момента - машина работает в режиме тормоза (режим противовключения), при ω>ω₀ машина работает в режиме генератора на сеть, имеющую напряжение U_H.

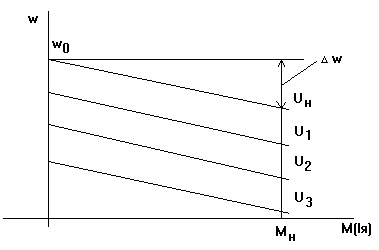

Рис. 5-6б. Статическая характеристика ДПТ.

Механические характеристики при различных напряжениях питания двигателя выглядят, как семейство прямых, показанных на . Часто их строят в функции тока якоря I_Я, тогда аналитическое выражение для механических характеристик примет вид:

,

откуда видно, что падение скорости при нагрузке двигателя зависит исключительно от сопротивления якорной цепи R_Я.

Кроме механических, существуют регулировочные характеристики. Для якорного управления это зависимость частоты вращения от напряжения питания U_ДВ. Вид этих характеристик показан на , где U_ТР- напряжение трогания двигателя.

Регулировочная характеристика для полюсного управления может быть получена из при U_ДВ=const.

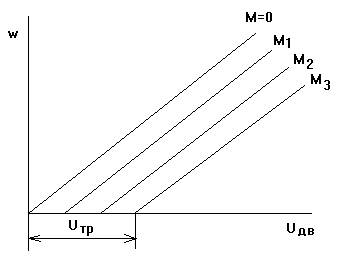

Рис. 5-6в. Статическая характеристика ДПТ.

Вид этих характеристик при различных нагрузках показан на .

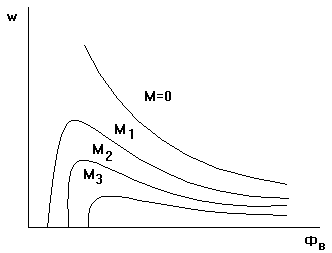

Рис. 5-6г. Статическая характеристика ДПТ.

Для холостого хода, когда M=0, эта характеристика имеет вид гиперболы

Двигатель постоянного тока как динамическая система описывается следующими уравнениями в операторной форме:

На основании этих уравнений может быть построена структурная схема двигателя как динамической системы ( ).

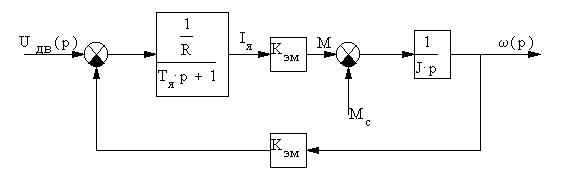

Рис. 5-7а. Структурная схема ДПТ.

Из структурной схему получим передаточные функции двигателя:

где - коэффициент передачи, - постоянная времени якоря, - электромеханическая постоянная времени.

Пользуясь формулой Хевисайда, по передаточным функциям можно построить переходные процессы, например при пуске двигателя, как это показано на .

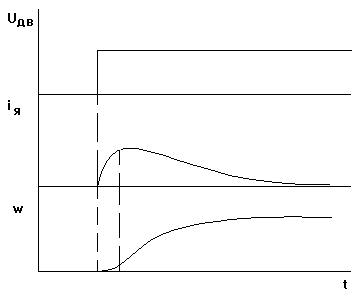

Рис. 5-7б. Переходный процесс при пуске ДПТ.

При T_M »T_Я, как это обычно бывает, получим выражения для тока и скорости при пуске:

Для анализа динамики двигателя постоянного тока при полюсном управлении рассматривают уравнения, аналогичные уравнениям в отклонениях, так как регулировочная характеристика при полюсном управлении является нелинейной.

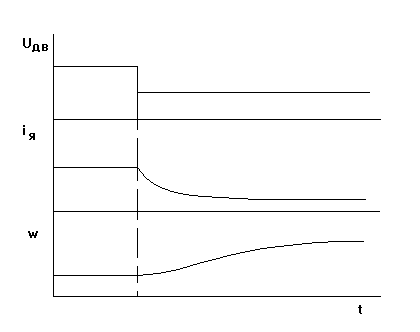

Рис. 5-8б. Переходный процесс при пуске ДПТ при полюсном управлении.

Типовые схемы управления электрическими двигателями постоянного тока

Пуск в ход двигателей постоянного тока

В начальный момент пуска в ход якорь двигателя неподвижен, противо-ЭДС равна нулю (Е=0). При непосредственном включении двигателя в сеть в обмотке якоря будет протекать чрезмерно большой ток I_пус=U/R_я. Поэтому непосредственное включение в сеть допускается только для двигателя очень маленькой мощности, у которых значение падения напряжения в якоре относительно большое и изменения тока не столь велики.

В машинах постоянного тока большой мощности падение напряжения в обмотке якоря при полной нагрузке составляет несколько процентов от номинального напряжения, т.е.

IR_я=(0,02—0,01)U. Следовательно, пусковой ток в случае включения двигателя в сеть с номинальным напряжением во много раз превышает номинальный.

При пуске в ход для ограничения пускового тока используют реостаты, включаемые последовательно с якорем двигателя.

Пусковые реостаты представляют собой проволочные сопротивления, рассчитываемые на кратковременный режим работы, и выполняются ступенчатыми, что дает возможность изменять ток в якоре двигателя в процессе пуска его в ход.

Схема двигателя параллельного возбуждения с пусковым реостатом показана на рис.24.

Рис.24

Пусковой реостат этого двигателя имеет три зажима, обозначаемые буквами Л, Я, Ш. Зажим Л соединен с движком реостата и подключается к одному из полюсов рубильника (к линии). Зажим Я соединяется с сопротивлением реостата и подключается к зажиму якоря. Зажим Ш соединен с металлической шиной, помещенной на реостате (шунт). Движок реостата скользит по шине так, что между ними имеется непрерывный контакт. К зажиму Ш через регулировочный резистор Rр присоединяется обмотка возбуждения. Другие зажимы якоря и обмотки возбуждения соединены между собой перемычкой и подключены к другому полюсу рубильника, включающего двигатель в сеть. При пуске в ход включается рубильник и движок реостата переводится на контакт 1, так, что последовательно с якорем соединено полное сопротивление реостата ПР, которое выбирается таким, чтобы больший ток при пуске в ход I_max не превышал номинальный ток более чем в 1,72,5 раза, т.е. R_n=(U/I_max)—R_я. При включении двигателя в сеть по обмотке возбуждения также проходит ток, возбуждающий магнитный поток. В результате взаимодействия тока в якоре с магнитным полем полюсов создается пусковой момент. Если пусковой момент окажется больше тормозного момента на валу двигателя (М_пуск>М_т), то якорь машины придет во вращение.

Когда ток в якоре уменьшится до небольшого значения I_min, движок пускового реостата переводится на контакт 2, при этом сопротивление реостата уменьшится на одну ступень. Ток в якоре снова возрастет до значения I_max, а с увеличением тока в якоре возрастет вращающий момент, вследствие чего частота вращения ротора вновь увеличится. Переключая движок реостата, сопротивление пускового реостата постепенно (ступенями) уменьшается, пока оно полностью не будет выведено (движок реостата на контакте 5), и в рабочем режиме ток и частота вращения якоря принимают установившиеся значения.

При отключении двигателя от сети металлическая шина пускового реостата должна быть соединена с зажимом 1. Это необходимо для того, чтобы не было разрыва цепи обмотки возбуждения, имеющий значительную индуктивность. Кроме того, движок пускового реостата переводится на холостой контакт 0, и рубильник отключается.

Регулирование частоты вращения двигателей постоянного тока

В двигателях постоянного тока имеется возможность плавно и экономично регулировать частоту вращения в широких пределах. Благодаря этому весьма ценному свойству они получили широкое распространение и часто являются незаменимыми. Частота вращения якоря двигателя при любой схеме возбуждения определяется следующим выражением:

,

где Rc – сопротивление последовательной обмотки возбуждения (Для двигателя параллельного возбуждения Rc=0). Это выражение показывает, что частота вращения двигателя зависит от напряжения сети, сопротивления цепи якоря и магнитного потока.
