Я
Рис.8. До пояснення принципу роботи ЦАП.
кщо в схемі ЦАП використовувати реверсивний лічильник, то він стане нециклічним перетворювачем. Така схема ЦАП може бути використана в схемі АЦПстежачого типу.
Загальне графічне позначення ЦАП (варіанти показані на рис.9) указує характер перетворення: В чи # –двійковий код, А чи ^ – аналогова інформація.
По такому ж принципі формуються й умовні графічні позначення АЦП.

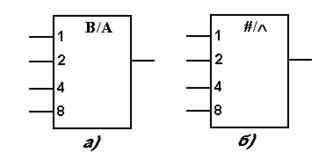

Рис.9. Умовне графічні позначення ЦАП (варіанти).
В И С Н О В О К
Сучасні системи ЦОС будуються на основі процесорів цифрових сигналів (ПЦС). Сигнальними мікропроцесорами (СМП) або процесорами цифрових сигналів називають спеціалізовані процесори, призначені для виконання алгоритмів цифрової обробки сигналів (ЦОС) у реальному масштабі часу.
У процесі аналого-цифрового перетворення можна виділити три етапи: дискретизацію за часом, квантування за рівнем і кодування. При виконанні дискретизації необхідно забезпечити виконання теореми дискретизації.
Робота великої частини розповсюджених схем АЦП заснована на принципі перетворення рівня вхідної напруги в пропорційне йому кількість імпульсів що надходять до лічильника.
Найпростіші ЦАП будуються за принципом додавання напруг чи струмів, пропорційних ваговим коефіцієнтам двійкового коду на основі резистивних матриц. Для збільшення вихідного сигналу в схемах ЦАП використовують операційні підсилювачі з негативним зворотним зв'язком.
