Содержание и последовательность выполнения:

1. Определение цены деления планиметра;

2. Составление кальки контуров;

3. Определение площадей контуров планиметром.

Порядок и методика выполнения

1. Определение цены деления планиметра

Выполнив поверку основного геометрического условия планиметра, определяем цену деления планиметра путем обвода двух квадратов координатной сетки, по два обвода при каждом положения полюса. Цену деления планиметра определяем по формуле

,

гдеS — площадь квадратов координатной сетки;

n _ср — среднее значение разности отсчетов.

Цену деления p выражают четырьмя-пятью значащими цифрами в зависимости от величины первой цифры

2. Составление кальки контуров

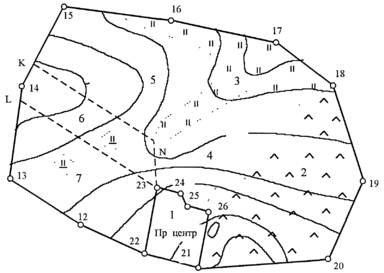

Разделить массив пашни в северной части землепользования на участки в соответствии с рисунком 12, при этом границы между ними провести карандашом (линии NK и 23 - L параллельны линии 13 - 12), обозначить номера контуров. Вкрапленные контуры обозначить тем же номером, что и основной контур с добавлением индекса “а”, “б” и т.д.

Рисунок 12.

3. Определение площадей контуров планиметром

Определить площадь каждого контура двумя обводами планиметра при одном положении счётного механизма. Площади вкрапленных контуров определить планиметром способом повторений (3-4 повторения), снимая отчеты перед первым обводом и после последнего; разность отчётов разделить на число обводов. Площади участков угодий вычислить по среднему значению цены деления планиметра , округляя значения площадей до 0.01 га. Невязку определить по формуле f_p = Р_выч - Р_теор и сравнить её с допустимой

гдер — цена деления планиметра;

n — число контуров, площади которых определяют планиметром;

М — знаменатель численного масштаба плана;

Р — общая площадь участка.

Если невязка допустима, распределить её с обратным знаком пропорционально площадям угодий.

Результаты вычислений сводим в таблицу 6.

Таблица 6 - Ведомость вычисления площадей планиметром

	Планиметр № …					R =				Р =
Контуры	Название угодий	Отсчеты по ролику		П2 - П1 П3 - П2	Средн. из разности	Вычес. площ., га	Поправки, га	Увяз. площ., га	Площ. вкрап. кон., га		Площ. угод., га
1.	Пр. центр.
2. 2а.	Выгон Пруд
3.	Сенокос
4.	Пашня
5.	Пашня
6. 6а.	Пашня Сен. заб.
7 7а.	Пашня Сен. Заб.
					Итого:	Р =	fp =	Р =
						Ртеор =
						fp =
						fp доп =

Задание 2. Проектирование полей механическим способом

Цель: приобретение практических навыков проектирования полей механическим способом.

Содержание и последовательность выполнения:

1. Составить схему северной части землепользования;

2. Согласно эскизному проекту запроектировать четыре поля полевого севооборота, скотопрогон и полевые дороги.

Порядок и методика выполнения

В северной части землепользования, согласно эскизному проекту в соответствии с рисунком 6 запроектировать четыре поля полевого севооборота, скотопрогон (вдоль линии 25-26-шириной 25 м) и полевые дороги (вдоль линии 23-24-25 и вдоль границы VI поля).

Площади проектируемых полей определить двумя обводами планиметра при одном положении полюса, при этом проектирование недостающей или избыточной площади в форме трапеции или треугольника производить графическим способом.

При вычислении площадей следует использовать площади контуров ситуации, определённые ранее.

1. Составить схему северной части землепользования в соответствии с рисунком 13.

площади (таблица 7).

Таблица 7 - Ведомость проектирования полей механическим способом

2.5. Запроектировать поле IV. Для этого соединить точку 23 с точкой N и площадь участка принять равной площади контура 4, исключив из неё площадь скотопрогона и дорог.

Вычислить избыточную площадь Р == P₄ - P_IV и исключить её, построив на основании 23-N треугольник 23-N-M с высотой h = 2 Р / S_23-N . Длину S_23-N измерить на плане с учётом масштаба. Точку поворота дороги расположить так, чтобы линия 23-М была продолжением линии 22-23.

2.6 Запроектировать поле II линией, параллельной линии 22-12-13. Оставшаяся площадь поля III обводится планиметром (для контроля). Расхождения этой площади с проектной (без учёта площади заболоченного сенокоса) не должно превышать 0,5 га.

Задание 3. Спрямление ломаной границы и составление экспликации земель.

Цель: приобретение практических навыков спрямления ломаной границы и составления экспликации земель.

Содержание и последовательность выполнения:

1. Спрямление ломаной границы;

2. Составление экспликации земель.

Порядок и методика выполнения

1. Спрямление ломаной границы

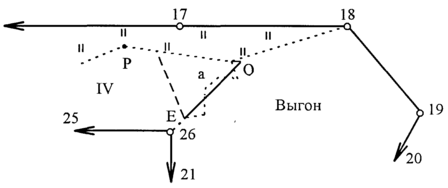

Рисунок 14.

1.1. Спрямить ломаную часть восточной границы поля VI с расчётом сохранения площадей пашни и выгона. Для этого из точки Е в соответствии с рисунком 14 опустить перпендикуляр на линию PQ и площадь фигуры EFaE определить планиметром. Вычислить основание FQ равновеликого треугольника EFQ и отложить его, чтобы получить положение точки Q на плане FQ = 2P_EFaE / EF. Длину EF измерить на плане.

1.2. Задачу спрямления ломаной границы можно решить путём графических построений, пользуясь свойством равновеликих треугольников в соответствии с рисунком 15.

Рисунок 15.

Для этого последовательно исключают повороты ломаной линии "а", "б", "в", "г" начиная с последнего поворота "г". Поворот "г" исключают тем, что проводят линию 21 | | вт, и соединяют точки "в" и 1. Линия в1 исключила поворот "г". Для исключения поворота "в" проводят линию вг | | б1 и соединяют точки "б" и 2. Линия б2 исключила поворот "в". Далее, для исключения поворота "б" проводят линию 63 | | а2 и соединяют точки "а" и 3. Линия аЗ исключила поворот "б" Наконец, для исключения поворота "а" проводят линию aQ | | ЕЗ и соединяют точки Е и Q. Линия EQ исключила поворот "а" и является проектной.

При практическом решении этой задачи с большим числом поворотов ломаной линии получается большое число линий, затрудняющих проектирование.

Поэтому после каждого исключения поворота стирают построенные линии и оставляют лишь получаемые точки 1, 2, 3, Q.

2. Составление экспликации земель

По результатам определения площадей и расчетам, выполненным при проектировании, составить экспликацию земель колхоза к моменту землеустройства и по проекту (таблица 8).

Таблица 8 - Экспликация земель

В гектарах

Виды

Общая

Паш-

Са-

Сенокосы

Паст

При-

Лес

Под

Под

Под

угодий

пло-

ня

ды

всего

в т. ч

бища

усад.

во-

до-

общ.

щадь

сух.

заб.

земли

дой

рог.

пост.

на момент землеустройства

по проекту

Задание 4. Подготовка геодезических данных для перенесения проекта в натуру.

Цель: приобретение практических навыков подготовки геодезических данных для перенесения проекта в натуру.

Содержание и последовательность выполнения:
