Текст из файла (страница 6)

где - коэффициент одновременности работы газовых приборов по [2]

- номинальный расход газа на прибор, м³/ч

- число однотипных приборов, шт.

Для укрупненных значений можно принять для ПГ-4 – 1,1 м³/ч, для ВПГ – 2,2 м³/ч

1. определяют среднеориентировочные удельные потери давления на

расчетной ветке от точки подключения до наиболее удаленного

газифицируемого здания по формуле

(4.11)

где 250 – нормативный перепад давления;

1,1 – потеря давления на местные сопротивления;

– суммарная длина расчетной ветки, м.

Диаметр участка газопровода определяем по расчетным расходам газа и значениям удельных ориентировочных потерь давления (по номограмме).

По формуле определяем расчетный расход газа на участке:

V_1-2 = 3,8∙2∙12∙0,325=29,64 м³/ч.

V_2-3 = (7,6∙12∙2+7,6∙28)∙0,217= 85,7 м³/ч.

V_3-4 = (7,6∙12∙2+7,6∙28∙2)∙0,192 = 116,7 м³/ч.

V_4-5 = (608+7,6∙12∙2)∙0,1865= 147,4 м³/ч.

V_5-6 = (790,4+7,6∙12+7,6∙28)∙0,175 = 191,52 м³/ч.

V_6-7 = (1094,4+7,6∙12)∙0,17 = 201,5 м³/ч.

V_7-8 = 201,5 м³/ч..

Данные расчета сводим в таблицу 4.5.

Потери давления,Па на участках определим по формуле:

∆Р = Rд·l, (4.12)

где Rд - действительные удельные потери давления, по номограмме, Па/м

l – длина участка в метрах, м

∆Р_1-2 = 1∙16 = 16 Па

∆Р_2-3 = 2,5∙40 = 100 Па

∆Р_3-4 = 1,6∙33 = 52,8 Па

∆Р_4-5 = 2,2∙24 = 52,8 Па

∆Р_5-6 = 1,5∙40 = 60 Па

∆Р_6-7 = 1,4∙35 = 49 Па

∆Р_7-8 =1,4∙23= 32,2 Па

Средние ориентировочные удельные потери давления:

Данные расчета сводим в таблицу 4.5.

Гидравлический расчёт тупиковой дворовой сети низкого давления Таблица 4.5.

Потери давления на участке не превышают допустимых потерь (250 Па), расчет окончен.

Раздел 5. Патентный поиск

5.1 Вводная часть

В настоящее время в России газификация городов природным газом получила широкое распространение по сравнению с другими видами топлив. Это обусловлено, прежде всего, невысокими капитальными затратами в систему газоснабжения, удобством эксплуатации газовых сетей и приборов, более высоким коэффициентом полезного действия газовых приборов, самым низким уровнем ущерба окружающей среде, возможности полной автоматизации работы сетей и приборов.

При разработке данного дипломного проекта были применены новые запатентованные блочные котельные, описание, достоинства и недостатки которых приведены ниже.

5.2 Изучение и анализ конструкций блочных котельных

5.2.1 Конструкция блочной котельной [6]

Изобретение относится к области теплотехники, в частности к газовым емкостным водонагревателям, и может быть использовано для нагрева воды и негорючих водных растворов в различных отраслях промышленности. Задача изобретения - создание надежного в эксплуатации емкостного газового водонагревателя за счет предотвращения коррозии жаровых труб путем исключения конденсации водных паров внутри каждой из них. Поставленная задача решается в водонагревателе, содержащем резервуар с крышей, внутри которого расположены Г-образные жаровые трубы, горизонтальные участки каждой из которых подключены к горелочному устройству и расположены на опорах, установленных на днище резервуара под вертикальными участками, каждый из которых имеет соосно размещенный с ним патрубок, причем длину горизонтального участка каждой из Г-образных жаровых труб выбирают по заданной зависимости. При этом водонагреватель дополнительно снабжен блоком управления, подключенным к датчику температуры, расположенному внутри резервуара на его стенке, и к горелочному устройству, взрывным клапаном, подогревателями газа, жестко закрепленными в стенке резервуара и расположенными компланарно по отношению к каждому из горизонтальных участков Г-образных жаровых труб.

Рис.1

5.2.2 Конструкция водонагревателя [7]

Известен водонагреватель (см. патент РФ 2028554 по кл. F 24 Н 1/28, опубл. 1983 г.)[9], содержащий корпус, состоящий из верхней и нижней емкостей, расположенных одна над другой, снабженных патрубками дл подвода и отвода нагреваемой жидкости, расположенную в корпусе и погруженную в последний жаровую трубу, выполненную в виде спирально-конического змеевика, состоящего соответственно из нижнего и верхнего участков, соединенных между собой перепускным патрубком, расположенным в верхней емкости, причем один конец змеевика подключен к горелочному устройству. Верхняя емкость корпуса выполнена в виде конусообразной воронки, сливной патрубок расположен в нижней емкости и выполнен по спирали, имеющей направление закрутки, совпадающее с направлением закрутки верхнего участка змеевика, и противоположное направлению закрутки нижнего его участка. Однако конструкция данного водонагревателя сложна в изготовлении и ненадежна в эксплуатации за счет выполнения жаровых труб в виде спирально-конического змеевика. Кроме этого, недостатком данной конструкции является непродолжительный срок службы водонагревателя из-за коррозии жаровой трубы, обусловленной конденсацией в ней водяных паров, а также сложность эксплуатации горелки из-за присутствия сконденсированной влаги в жаровой трубе.

Для решения поставленной задачи в водонагревателе емкостном газовом, содержащем резервуар с крышей, внутри которого расположены Г-образные жаровые трубы, горизонтальные участки каждой из которых подключены к горелочному устройству и расположены на опорах, установленных на днище резервуара под вертикальными участками, каждый из которых имеет соосно размещенный с ним патрубок, согласно изобретению, длину горизонтального участка каждой из Г-образных жаровых труб выбирают из условия:

L=[GC(tвых -tвх)n-1 -KpDH(tст -0,5(tвых +tвх))]:[KpD(tст -0,5(tвых +tвх))], (5.1)

где L - длина горизонтального участка Г-образной жаровой трубы, м;

G - расход нагреваемой воды, кг/с;

С - теплоемкость нагреваемой воды, кДж/(кг,o С);

tвых - температура нагреваемой воды на выходе из резервуара,o С;

tвх - температура нагреваемой воды на входе в резервуар, o С;

n - количество Г-образных жаровых труб;

К - средний коэффициент теплопередачи от стенки жаровой трубы к нагреваемой воды, кВт/(м2 o С);

p=3,14;

D - наружный диаметр жаровой трубы, м;

Н - высота вертикального участка жаровой трубы, смачиваемого жидкостью, м;

tст - средняя температура стенки жаровой трубы, o С.

Кроме того, водонагреватель дополнительно снабжен блоком управления, подключенным к датчику температуры, расположенному внутри резервуара на его стенке, и к горелочному устройству. Устройство дополнительно может содержать взрывной клапан, расположенный на крыше резервуара; подключенные к горелочному устройству подогреватели газа, жестко закрепленные к стенке резервуара и расположенные компланарно по отношению к каждому из горизонтальных участков Г-образных жаровых труб; а опора выполнена в виде опоры скольжения. При выборе длины горизонтального участка каждой из жаровых труб по указанной зависимости, полученной из совместного решения уравнений теплового баланса и теплопередачи, средняя температура стенки жаровой трубы tст принимается на уровне на 5-10o С выше температуры конденсации водяных паров (точки росы по водяным парам) для используемого топлива и для номинального режима эксплуатации жаровых труб. Оптимальная длина горизонтального участка исключает образование конденсата водяных паров в жаровой трубе. Для исключения конденсации водяных паров внутри каждой из жаровых труб, при тепловой нагрузке ниже номинальной, блок управления, обеспечивает дискретное автоматическое управление работой горелок. Расположенный на крыше резервуара взрывной клапан, обеспечивает сброс импульса давления водяных паров внутри резервуара при нештатном режиме его эксплуатации (например, при подаче воды в резервуар при уже включенной жаровой трубе). Предотвращение деформации резервуара при номинальном режиме эксплуатации водонагревателя осуществляется с помощью патрубка на крыше резервуара, обеспечивающего образование кольцевого воздушного зазора между вертикальным участком жаровой трубы и крышей, что, в конечном итоге, приводит к выравниванию давления воздуха внутри и снаружи резервуара.

Для повышения срока службы водонагревателя опора каждой жаровой трубы, выполненная в виде опоры скольжения, допускает только аксиальное перемещение жаровой трубы при ее температурных деформациях, что, в отличие от прототипа, исключает всплытие жаровых труб при заполнении водой резервуара и, следовательно, исключает изгибающие усилия на стенку резервуара, возникающие при использовании опоры качения. Для обеспечения возможности надежной работы водонагревателя, особенно в зимних условиях эксплуатации, для предотвращения отказов работы установленных перед горелками регулятора давления и отсечных клапанов вследствие образования в них газовых гидратов, водонагреватель может дополнительно содержать подогреватели газа, жестко закрепленные в стенке резервуара и расположенные компланарно по отношению к каждому из горизонтальных участков Г-образных жаровых труб.

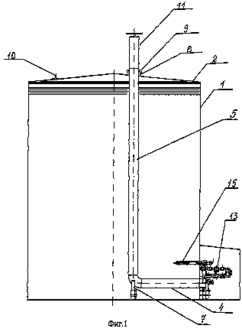

Изобретение поясняется чертежами, где на рис.1 представлен поперечный разрез водонагревателя; на рис.2 - вид сверху; на рис.3 - вид спереди водонагревателя с двумя жаровыми трубами.

Водонагреватель емкостной газовый содержит цилиндрический теплоизолированный резервуар 1, с крышей 2, в котором расположены жаровые трубы 3 Г-образной конфигурации, состоящие из соединенных друг с другом горизонтальных 4 и вертикальных 5 участков. Горизонтальные участки 4 одним концом закреплены в стенке резервуара 1 и подключены к горелочному устройству 6, а другим концом - размещены на опоре скольжения 7, закрепленной на днище резервуара 1. На крыше 2 резервуара 1 расположены соосно вертикальным участкам 5 жаровых труб 3 патрубки 8, имеющие дефлекторы 9. Взрывной клапан 10 также расположен на крыше 2 резервуара 1. Над крышей 2 размещена дымовая труба 11, являющаяся одновременно продолжением вертикального участка жаровой трубы. Горелочное устройство 6 подключено к блоку управления 12, через отсечной клапан 13. Датчик температуры 14, расположенный на стенке внутри резервуара, подключен также к блоку управления 12. Водонагреватель имеет также подогреватели газа 15, жестко закрепленные в стенке резервуара 1 и расположенные компланарно по отношению к соответствующим горизонтальным участкам 5 Г-образных жаровых труб 3, регул тор давления, расположенный перед отсечным клапаном 13. Подвод воды осуществляется по подпиточному и циркуляционному водоводам, а отвод воды - по отводящему водоводу (не показаны). Подвод воздуха к горелкам осуществляется по отдельному воздуховоду 16.

Водонагреватель емкостной газовый работает следующим образом.

Нагрев жидкости в резервуаре 1 осуществляется за счет передачи теплоты через стенку каждой из жаровых труб 3 от продуктов сгорания, выходящих из горелочных устройств 6. При этом, длину горизонтального участка 4 подбирают таким образом, чтобы исключить образование конденсата водяных паров в жаровой трубе. При этом среднюю температуру стенки жаровой трубы 3 выбирают выше температуры конденсации водяных паров на стенке жаровой трубы 3 или "точки росы по водяным парам".
