Суть проекта заключается в комплексной модернизации техники и технологии ремонтно-механического цеха ОАО «Русполимет» направленной на освоение производства новых видов продукции, обладающих определенными потребительскими свойствами и востребованных на конкретных сегментах рынка. Комплексная модернизация подразумевает:
-
оптимизацию технологии изготовления детали за счет приобретения нового оборудования с ЧПУ и манипулятора, а так же модернизации ныне существующего оборудования;
-
освоение нового техпроцесса за счет приобретения соответствующего комплекса оборудования;
-
приобретение оборудования для проведения неразрушающего контроля.
Основной составляющей эффекта является увеличение выручки от реализации продукции на рынках РФ и ближнего зарубежья.
Дополнительными источниками эффекта являются:
-
снижение удельного расхода металла за счет использования новой заготовки
-
снижение расхода электроэнергии в линии станков с ЧПУ;
-
снижение удельных издержек на условно-постоянных затратах за счет увеличения объемов производства.
3.3 Характеристика нового вида продукции
Предложен чертеж детали крышка. Марка материала крышки: сталь 45ФЛ ГОСТ 977-7 и допускается замена на стали: стали: 40Л, 45Л.
Детали №403-21—299(298) применяются в опорных катках тракторов, детали №25.01-21-360(361) – в поддерживающих катках. Рассмотрим сборочный узел опорного катка , в котором расположена крышка рисунок 1.
Крышка 1 поджимает уплотнения в виде притертых металлических колец 11 с микроконусом, которые, в свою очередь уплотнены резиновыми кольцами 10. Штифт 2, расположенный в глухом отверстии крышки Ø12Н8 удерживает ось 5 от проворота. Крышки 1 зафиксированы на оси стопорными кольцами 4, осевые усилия , действующие на каток, передаются на ось через фланцы 8, закрепленные болтами на торцах ступицы катка.
Конструкция детали
Детали имеют ассиметричную форму, представляющую собой совокупность тела вращения и плоской поверхности, их габаритные размеры составляют:
-
№1- 403-21-299 Ø167х120
-
№2- 403-21-298 Ø167х120
-
№3- 25.01-21-360 Ø130х103
-
№4- 25.01-21-361 Ø130х103.
Анализ поверхностей деталей сведен в таблице 33.
Крышки имеют сходную конфигурацию и типоразмеры, что предполагает однотипный вариант механической обработки.
Рисунок 1. Опорный каток.
Таблица 33.
Анализ конструкции детали
| Поверхность | Требования , предъявляемые к поверхности |
| Ø167, Ø130,120,103-левые торцы, внешняя поверхность деталей | Не подвергаются обработке, шероховатость литейная, точность –по 14 квалитету |
| 120,103-правые торцы, | Rа-6,3, точность по 12 квалитету, |
| плоские выступы 185х76,160х77 | Rа-20,50 точность по 12 квалитету, требования параллельности выступов 0,2мм относительно базового отверстия |
| 2 отверстия Ø29,5и Ø27 | Rа-1,6 предназначены для стяжки болтового соединения; имеется требования к симметричности расположения центров отверстий с зависимым допуском в диаметральном выражении, по новому варианту являются технологической базой |
| Для деталей №1,№4: Ø12Н8 | Rа-1,6 ; имеется требование к непересечению осей 0,4мм относительно указанной базы, допуск зависимый |
| 1)Ø80Н9, Ø65Н9 2) Ø95Н9, Ø75Н9 | Rа-6,3 ;3,2 соответственно, поверхности выполнены точно ввиду того , что они сопряжены в сборке с осью , имеется требование по соосности отверстий |
| 1)Ø100 , Ø85 | Rа-50 выполнены по 12 квалитету , торцевая поверхность доведена до Rа-6,3 –она сопряжена со стопорным кольцом |
| Внутренний контур с конусной поверхностью 10 º ±30' и канавки Ø101- Ø124 , Ø79- Ø95 | Предназначены для уплотнений , конусная поверхность имеет требования по радиальному биению 0,08 мм относительно базового отверстия |
Изготовление такого типа деталей целесообразнее производить групповым методом. Поэтому предлагается применить в дипломном проекте групповой технологический процесс для обработки группы деталей аналогичного типа.
Материал детали - литейная сталь 45ФЛ, которая хорошо обрабатывается всеми видами лезвийного инструмента, применяется для изготовления станин , корпусов, муфт , тормозных дисков, вилок ,звездочек и других деталей , работающих при температуре до 400ºС . Некоторые механические свойства стали 45ФЛ рассмотрены в таблице 34
Таблица 34
Механические свойства стали 45ФЛ
| Диаметр сечения, 1мм | т, Мпа | B, МПа | 5, % | , % | HB |
| До400 | 320 | 550 | 14 | 25 | 167-207 |
Таблица 35
Массовая доля элементов и легированных добавок в стали 45ФЛ ГОСТ 977-75
| Марка материала | C,% | V,% | Si,% | Mn,% | Cr,% | S,% | P,% | Cu,% | Ni,% |
| 45ФЛ ГОСТ 977-75 | 0,37-0,45 | 0,06-0,15 | 0,2-0,52 | 0,4-0,9 | 0,3 | 0,045 | 0,04 | 0,3 | 0,3 |
3.4 Маркетинговый анализ
Формирование идеи новой продукции.
В связи с выводами сделанными в специальном анализе РМЦ, приведём факторы обуславливающие введение новой продукции в его ассортимент:
Необходимость стабилизации экономического положения, более эффективной загрузкой мощностей цеха. Необходимость оградить предприятие от процесса устаревания существующей продукции, снижения рентабельности и конкурентоспособности.
Необходимость расширить производство более быстрыми темпами, чем это возможно при узком ассортименте выпускаемой продукции.
Предполагается, что часть производственного потенциала РМЦ ОАО «Русполимет» может использоваться для изготовления «крышки» не только для собственных нужд, но и для реализации. Выпуск этой продукции возможен исходя из следующих соображений:
Невозможность разукомплектования мощностей по производству детали списание или продажу их, так как они относятся к категории «Мобилизационные мощности» и управляются федеральными органами ГОСКОМРЕЗЕРВА.
Близость технологии изготовления данной запчасти к технологическим возможностям оборудования РМЦ.
Относительная территориальная близость потребителей продукции к местонахождению предприятия ОАО «Русполимет».
3.4.1Анализ конкурентоспособности продукции.
Основным конкурентом РМЦ ОАО «Русполимет» в области изготовления запчастей является Уральский регион. Оценку конкурентоспособности продукции этих двух предприятий проведём в таблице. Номинальные значения качества берутся из технических паспортов. Показатели, не имеющие количественного измерения, подлежат экспертной оценки.

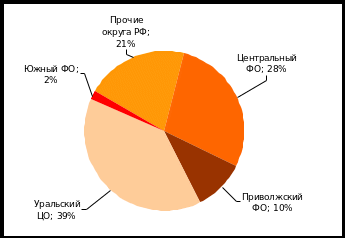

География производителей запчастей в РФ
Таблица 36
Основные конкуренты предприятия.
| № | Показатели качества и конкурентоспособности | весомость | Изделие РМЦ ОАО Русполимет | УРАЛЬСКИЙ РЕГИОН | |||
| НОМ. | ОТНОС. | НОМ. | ОТНОС. | ||||
| 1 | Показатели назначения | 0,2 | - | 0,86 | - | 1 | |
| 1.1 | Диаметральный диапазон, видов | 0,4 | 4 | 0,66 | 6 | 1 | |
| 1.2 | Комплектация | 0,6 | полная | 1 | полная | 1 | |
| 2 | Показатели надёжности | 0,1 | - | 0,926 | - | 1 | |
| 2.1 | Прочность, МПа | 0,6 | 580 | 0,96 | 600 | 1 | |
| 2.2 | Ресурс, лет | 0,4 | 35 | 0,875 | 40 | 1 | |
| 3 | Внешний вид | 0,1 | - | 0,65 | - | 0,75 | |
| 4 | Транспортно-таможенные расходы т.р. | 0,3 | 0,2 | 1 | 0,5 | 0,4 | |
| 5 | Цена т.р. | 0,3 | 1,2 | 1 | 1,3 | 0,92 | |
| ИТОГО | 0,922 | 0,831 | |||||
Оценка конкурентоспособности запчастей показала, что продукция РМЦ ОАО «Русполимет»является конкурентоспособной и привлекательной, так как в этом случае снижаются транспортно-заготовительные расходы и увеличивается возможность оперативного снижения.
Описание рынка по изготовлению запчастей для станков по Нижегородской обл.
Кроме РМЦ ОАО «Русполимет» в регионе предлагается продукция следующих производителей:
Энергомаш, Челябинский ЗМК, Киреевский ЗМК, Уралтрубпром, Нижнетагильский ЗМК, Череповецкий ЗМК,Астрон
Доля предприятия на Нижегородском рынке запчастей достигает 26% от общего объема поставок в данный регион
