Режим подстанции в основном определяется значениями суммарной активной и реактивной мощности, напряжением и частотой на сборных шинах подстанции, которые взаимосвязаны как с режимом работы энергосистемы, так и работой самой подстанции.

Расчеты режимов являются одним из самых распространенных и регулярно выполняемых расчетов при проектировании и эксплуатации электрических систем. При этом в качестве исходных данных в большинстве случаев используются:

• схемы сети и параметры элементов;

• активные и реактивные мощности нагрузок;

• активные и реактивные мощности станций;

• модуль и аргумент напряжения в одном из узлов, который называется базисным.

Режим энергосистемы задается по узловым точкам, основным параметрам системы. В разработку режима энергосистемы входит: обеспечение нормальных параметров частоты и напряжения, установление величины и характера ожидаемого потребления энергии и максимума нагрузки, распределение нагрузок между подстанциями энергосистемы с соблюдением экономичности и надежности, установление и распределение резерва мощности и т.д., разработка режима энергосистемы, установление и проверка надежности схемы электрических соединений, расчеты для наиболее характерных периодов, потокораспределения их в энергосистеме и уровней напряжения в узловых точках, расчет динамической и статической устойчивости и т.д.

1.1.2 Определение приведенных затрат

Расчёт приведенных народнохозяйственных затрат проводится в следующем порядке:

Определяют капиталовложения для рассматриваемого варианта развития электрических сетей, которые складываются из сооружения линий электрических передач и подстанций сети:

К = К_л + К_пс (1.4)

Капитальные затраты с достаточной точностью можно определить с помощью укрупнённых показателей стоимости отдельных элементов электрической системы для средних условий строительства:

К_л = К_уд · l , (1.5)

где К_уд – стоимость 1 км линии [3];

l - длина линии, км.

Затраты на сооружение подстанции включают стоимость оборудования подстанции и постоянные затраты на строительство подстанции, зависящие в основном от напряжения и общего количества выключателей.

К_пс ⁼ К_яч + К_тр + К_пост , (1.6)

где К_яч – стоимость ячеек распределительных устройств [3];

К_тр – стоимость трансформаторов [3];

К_пост – постоянная часть затрат [3],

Определяются ежегодные эксплуатационные издержки на амортизацию и обслуживание сети:

И'=И_л+И_пс=(а_ал+а_ол)·К_л /100+(а_ап+а_оп)·К_пс /100 (1.7)

где а_ал – амортизационные отчисления на линии электропередачи;

а_ол – отчисления на обслуживание линий электропередачи;

а_ап – амортизационные отчисления на подстанции;

а_оп – отчисления на обслуживание подстанций.

Вычисляются ежегодные затраты на возмещение потерь активной мощности и электроэнергии:

З_пот=З_э'ΔЭ'+ З_э''ΔЭ", (1.8)

где ΔЭ' – переменные потери электроэнергии, зависящие от нагрузки, кВт·ч;

ΔЭ" – постоянные потери электроэнергии, не зависящие от нагрузки, кВт·ч;

З_э' – замыкающие затраты на переменные потери электрической энергии (стоимости одного кВт·ч электроэнергии), коп/кВт·ч;

З_э'' – замыкающие затраты на постоянные потери электрической энергии (стоимости одного кВт·ч электроэнергии), коп/кВт·ч.

Переменные потери электрической энергии определяются:

ΔЭ'=τΣΔР_макс, (1.9)

где ΣΔР_макс – суммарные переменные потери, активной мощности в сети в максимальном режиме. Определяются путем суммирования двух параметров из распечатки результатов: "Суммарные потери по воздушным линиям и трансформаторам";

τ – время максимальных потерь. Находится по эмпирической формуле:

τ = (0,124 +Т_нб /10000)²·8760 (1.10)

Постоянные потери электрической энергии определяются:

ΔЭ''=Т_р ΣΔР_хх, (1.11)

где ΣΔР_хх – суммарные потери активной мощности холостого хода трансформаторов. Вычисляются путем суммирования потерь холостого хода всех трансформаторов сети; потери на корону в линиях не учитываются;

Т_р - время работы трансформаторов в году. Т_р обычно принимается равным 8760 часов.

Значения З_э' З_э '' определяются по графическим зависимостям [3].

Вычисляются суммарные эксплуатационные издержки по сети:

И = И' + З_пот (1.12)

Приведенные затраты для различных вариантов развития определяются по выражению:

З=Е_н·К+И, (1.13)

где Е_н – нормативный коэффициент эффективности капитальных вложений, 1/год (Е_н=0,12).

После расчёта всех необходимых параметров подстанции при проектировании для каждого варианта развития сети, необходимо произвести сравнение технико-экономических показателей вариантов развития энергосети.

Рассматриваемые в проекте варианты должны соответствовать следующим условиям сопоставимости:

• варианты электрической сети, подлежащие сопоставлению, должны соответствовать требованиям нормативных документов и руководящих указаний по проектированию;

• все рассматриваемые варианты должны обеспечивать одинаковый энергетический эффект у потребителей: полезный отпуск электроэнергии и потребляемую мощность в течение каждого года рассматриваемого периода;

• развитие сети во всех сравниваемых вариантах рассматривается за один и тот же период времени;

• сопоставляемые варианты должны соответствовать нормативным требованиям к надежности электроснабжения;

• все экономические показатели сравниваемых вариантов должны определяться в ценах одного уровня по источникам равной достоверности;

• тарифы, перспективные нагрузки потребителей, экономические нормативы необходимо задавать диапазоном возможных значений и оценивать устойчивость выбора оптимального варианта.

1.1.3 Существующая схема и перспективные нагрузки энергорайона

Энергосистема осуществляет централизованное энергоснабжение энергорайона одного из южных регионов РФ.

На балансе электрических сетей «В» находятся:

• 2 электростанции общей мощностью 1 250 МВт;

• 4 подстанций 220 кВ;

• 12 подстанции 110 кВ;

• ВЛ 220 кВ общей протяженностью по цепям 185,7 км;

• ВЛ 110 кВ общей протяженностью по цепям 257,4 км.

Карта-схема существующей сети с новым перспективным узлом потребления представлена в приложении А. Данные о перспективных нагрузках на конец пятого года в существующих узлах представлены в исходных данных для расчёта максимального режима электрической сети в программе RastrWin (см. приложение Б).

1.2 Варианты развития электрической сети

Рассмотрим три варианта присоединения проектируемой подстанции П25 к электрической сети для нахождения варианта с наименьшими затратами. При этом должно быть обеспечено бесперебойное снабжение потребителей, питающихся от проектированной подстанции, энергией в требуемых размерах и требуемого качества.

На основании перспективных нагрузок подстанции произведём выбор трансформаторов по (1.1).

S_П25=13МВ·А; tgφ =0,4.

S_тр= (0,65÷0,7)·13/Cos(arctg0,4)=8,5÷9,1МВ·А

Выбираем два трансформатора ТДН – 10000/110. Параметры выбранных трансформаторов, взятые из справочника [3], приведены в таблице 1.1.

Таблица 1.1 – Параметры трансформаторов новой подстанции

Произведём расчёт параметров трансформаторов на проектируемой подстанции П25 по следующим формулам:

r = ΔР_КЗ ·U_Вном²·10^-3/(n·S_ном²); (1.14)

x =U_k·U_Вном²/(n·100·S_ном); (1.15)

g_Т = n·ΔP_XX10^-3/U_Вном²; (1.16)

b_Т = n·ΔI_XX ·S_ном /(U_Вном²·100); (1.17)

r = 60·115²·10^-3 = 3,97 Ом;

х = 10,5·115²(2·100·10) = 69,43 Ом;

g = 2·14·10^-3/115²=2,12 мкСм;

b = 2·0,7·10/(115²·100) = 10,59 мкСм.

Далее осуществим экономическую оценку составленных вариантов, для чего выполним технико-экономический расчет каждого варианта.

1.2.1 Технико-экономические показатели первого варианта развития сети

1.2.1.1 Схема электрических соединений

Сечения проводов новых линий выбираются по экономическим токовым интервалам.

Выбор осуществляется в соответствии с указаниями справочника [3], в зависимости от номинального напряжения, расчетного тока, района по гололеду, материала и ценности опор.

Район по гололеду рассматриваемой электрической сети ΙΙΙ.

Опоры выбираем железобетонные.

Первый вариант предусматривает питание проектируемой подстанции П25 путем подключения к подстанции П8. Для обеспечения надёжного питания присоединённых потребителей и транзита мощности через подстанцию в нормальном и послеаварийном режимах принимаем одну двухцепную линию марки АС-240, протяженность которой составляет 28,8 км. Расчетные данные по линии электропередачи с выбранными проводами приведены в таблице 1.2.

Таблица 1.2 – Расчетные данные линии электропередачи

ЛЭП	Длина l, км	Число цепей	UНОМ, кВ	Марка провода	r0, Ом/км	x0, Ом/км	b0·10-6, См/км
П8-П25	28,8	2	110	АС-240	0,12	0,405	2,81

Параметры новой линии определяются по формулам

r_л = r₀ l / n; (1.18)

x_л = x₀ l / n; (1.19)

b_л = b₀ l / n; (1.20)

r_л = 0,12·28,8/2= 1,8 Ом;

х_л = 0,405·28,8/2 = 5,6 Ом;

b_л = 2,81·28,8·2 = 161,9 мкСм.

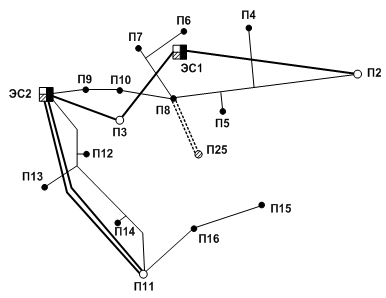

Рис.1.1. Фрагмент карты-схемы первого варианта развития электрической сети

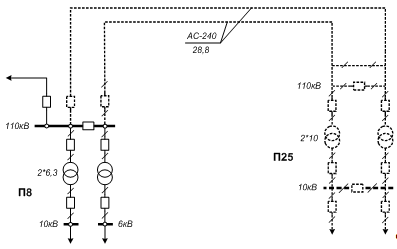

Рис.1.2. Фрагмент схемы первого варианта развития электрической сети

Для обеспечения средствами автоматики восстановления питания потребителей в послеаварийной ситуации без вмешательства персонала выбираем для ОРУ 110 кВ подстанции П25 схему мостика с выключателем в перемычке и выключателями в цепях трансформаторов. В ЗРУ 10 кВ приме­нена одиночная секционированная выключателем система шин.

Схема первого варианта развития электрической сети имеет вид, представленный на рисунке 1.2.

Далее произведём расчёт максимального режима сети на ЭВМ.

Информация об узлах и ветвях расчетной схемы в соответствии с требованиями программы RASTR приведена в приложении Б1.

По исходной информации об узлах и ветвях по программе RASTR на ПК выполнен расчет нормального максимального режима электрической сети. Распечатка результатов расчета приводится в приложении Б1.

Из результатов расчёта видно, что расчётные значения токов, протекающих по новой линии электропередачи равны: для ЛЭП П8-П25 I_р = 79 А;
