где n — скорость вращения, об/мин.

В пластинчато-роторных насосах рабочая камера состоит из ряда ячеек объемом V , образуемых между соседними пластинами, причем число ячеек равно числу пластин z,

Истинная быстрота действия S всегда меньше этой величины из-за ограниченной проводимости входных коммуникаций в насосе между отверстием входного патрубка и камерой, а также за счет обратного потока газов. Эта разница становится особенно заметной при приближении к остаточному давлению. Отношение называемое объемным к.п.д. насоса, составляет обычно 0,75—0,85 при давлениях Па (1 мм рт. ст.) и уменьшается до нуля при P

В связи с отсутствием заметного перетекания газа с выхода на вход в рабочей камере быстрота действия насосов с масляным уплотнением практически не зависит от рода откачиваемого газа, так как разница в величине проводимости входных коммуникаций по разным газам очень мало сказывается на быстроте действия насоса.

При неизменной проводимости входных коммуникаций быстрота действия любого насоса при произвольном впускном давлении р определяется уравнением

где P — остаточное давление;

S — быстрота действия насоса при впускном давлении

В насосах с масляным уплотнением при впускных давлениях ниже 10² - 10 Па (~ 1—0,1 мм рт. ст.) проводимость входных коммуникаций заметно уменьшается, в то же время уравнение (3), учитывающее влияние на быстроту действия только обратного потока, не учитывает уменьшения проводимости входных коммуникаций; поэтому применительно к этим насосам уравнение (3) в области низких давлений может использоваться только для грубых оценок быстроты действия.

Для точных расчетов, связанных с использованием значений быстроты действия в области низких давлений, не обходимо пользоваться экспериментальными зависимостями быстроты действия от впускного давления.

Для насосов с масляным уплотнением такие измерения проводят в области давлений от ~10³ Па (несколько мм рт. ст.) до p . Обычно считают, что при высоких давлениях (p ≈ 10³ Па) быстрота действия насоса постоянна.

Мощность, потребляемая насосами с масляным уплотнением, затрачивается на преодоление трения в механизме насоса (мощность трения или мощность потерь) и на процесс перемещения и сжатия газа (индикаторная мощность.)

2.3 Диффузионный насос

Диффузионные насосы предназначены для работы в области высокого и сверх-высокого вакуума, т. е. при давлениях ниже 10 Па (10 мм рт. ст.).

Отличительной особенностью характеристики диффузионных насосов является постоянство быстро ты действия в рабочем диапазоне давлений, обусловленное сохранением молекулярного режима течения газа в районе первого сопла.

Конструкции паромасляных диффузионных насосов имеют ряд особенностей, обусловленных недостатками масел, используемых в качестве рабочих жидкостей. Это прежде всего устройства, обеспечивающие фракционирование (т. е. разделение на фракции) неоднородных масел, причем тяжелые фракции (с низким давлением насыщенного пара) направляются в сопло первой (высоковакуумной) ступени, чем обеспечивается низкое остаточное давление и высокое быстродействие насоса в целом, а легкие фракции (с высоким давлением насыщенного пара) направляются в сопло последней ступени, обеспечивая высокое выпускное давление. Насосы с таким устройством называются фракционирующими или разгоночными. На рисунке 2.5,а показано устройство металлического высоковакуумного разгоночного диффузионного насоса Н-5Т. Сварной корпус 1 насоса выполнен из мало углеродистой стали с наваренной на него рубашкой водяного охлаждения, паропровод 2 с двумя зонтичными соплами изготовлен из алюминия; последней выходной ступенью является эжектор З.

Рисунок 2.5 - Паромасляный насос Н-5Т (а) и устройство и действие лабиринтных колец для фракционирования масла (б): 1- корпус; 2 — паропровод; З — эжекторная ступень; 4 — ловушка для паров масла; 5 — электронагреватель; 6 — лабиринтные кольца.

Фракционирование масла, стекающего в кипятильник с периферии по стенке корпуса, осуществляется с помощью лабиринтных колец, удлиняющих путь масла (рисунок 2.5,б) до поступления в центральную зону кипятильника, откуда питается паром высоковакуумное сопло, так что легкие фракции масла успевают испариться на периферии кипятильника, откуда они поступают во второе зонтичное и эжекторное сопла насоса.

Остаточное давление пароструйного насоса в значительной мере определяется степенью фракционирования масла и содержанием газов в масле, стекающем в кипятильник, так как чем лучше обезгажено масло, тем меньше газов заносится паровой струей на впуск насоса. Лабиринтные кольца, показанные на рисунке 2.5, не прилегают плотно к днищу кипятильника, в связи с чем не обеспечивают достаточного фракционирования масла.

Проведенное рассмотрение показывает, что характеристики паромасляных насосов (диффузионных и бустерных) определяются как конструкцией насоса, так и родом рабочей жидкости.

Основные характеристики пароструйных насосов существенно зависят от молекулярной массы откачиваемого газа, что связано с большей противодиффузией легких газов (водород, гелий) через паровую струю по сравнению с тяжелыми (аргон, азот, кислород).

Теоретическая быстрота действия S паровой струи при молекулярном режиме течения газа определяется как произведение величины площади А (м²) кольцевого зазора между корпусом и кромкой верхнего сопла на величину объема газа, падающего на единицу площади (при данном впускном давлении):

где Т — температура газа, К;

М — молекулярная масса газа, т. е. S также зависит от молекулярной массы газа.

Истинная быстрота действия насоса S за счет отражения части молекул газа от струи и противодиффузии газа меньше теоретического значения S ; отношение называемое вакуум-фактором (или коэффициентом Хо) насоса (или струи), составляет обычно для воздуха величину 0,3—0,5 и также зависит от рода газа.

Так же как и для других насосов, влияние газовыделения может быть учтено членом и быстрота действия диффузионного насоса в рабочей области давлений может быть представлена в виде

где Т - температура газа, К;

М - молекулярная масса газа;

А — площадь кольцевого зазора между корпусом насоса и кромкой верхнего сопла, м²

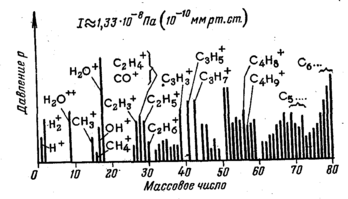

С остав остаточных газов паромасляного диффузвонного насоса (без ловушки) представляет собой широкий набор углеводородных соединений с массовыми числами до 250. На рисунке 2.6 показан участок спектра масс остаточных газов такого насоса до М/е = 80. С помощью эффективных ловушек из состава остаточных газов могут быть исключены практически все углеводородные соединения.

Рисунок 2.6. Участок спектра масс остаточных газов металлического фракционирующего насоса с водоохлаждаемой шевронной ловушкой; рабочая жидкость — полифенилметилсилоксан.

2.4 Термопарные манометры

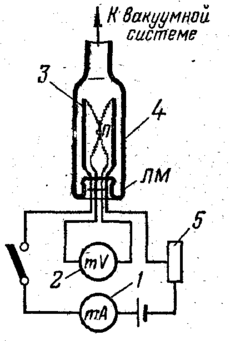

На рисунке 2.7 схематически изображена конструкция термопарного манометра. Манометрическая лампа ЛМ представляет собой стеклянный или металлический корпус, в котором на двух вводах смонтирован платиновый или никелевый подогреватель 3, на двух других вводах крепится термопара 4, изготовленная из хромель-копеля или хромель-алюмеля.

Термопара и подогреватель сварены через перемычку П. Подогреватель нагревается током, который можно регулировать реостат 5 и измерять миллиамперметром 1. Спай термопары, нагреваемый подогревателем, является источником термо - э. д. с., значение которой показывает милливольтметр 2.

Пока давление в вакуумной системе равно атмосферному, стрелка миллиамперметра при заданном для данной манометрической лампы токе накала I стоит вблизи нуля. При понижении давления в системе стрелка начинает перемещаться в сторону увеличения термо-э. д. с. так как с уменьшением давления уменьшается теплопроводность газа и, следовательно, повышается температура перемычки. Точность измерения давления термопарным манометром существенно зависит от правильного подбора тока накала подогревателя. Ток накала подогревателя можно опредёлить до вскрытия новой лампы (в случае стеклянного корпуса) или при откачке манометра до давления (1·10 мм рт. ст.).

При этих давлениях теплоотвод по газу от подогревателя пренебрежимо мал и вся подводимая мощность расходуется на излучение (около 63%) и теплоотвод по вводам (около 37%). Ток подогревателя подбирают таким образом, чтобы стрелка милливольтметра точно совпадала с последним делением шкалы; при этом показания миллиамперметра (шкала «ток накала») будут соответствовать рабочему току подогревателя.

Р исунок 2.7 - Термопарный манометр и упрощенная схема измерительного блока. ЛМ — монометрическаа лампа; 1 — миллиамперметр; 2 — милливольтметр; З — подогреватель; 4 — термопара; 5 — реостат; 17 — общая точка подогревателя и термопары.

2.5 Ионизационные манометры

Электронные ионизационные манометры предназначены для измерения давления в диапазоне (~ мм рт. ст.).

Конструкция электронного ионизационного манометра представлена на рисунке 2.8. В стеклянном баллоне 1 смонтирована трехэлектродная система, состоящая из коллектора ионов 2, анодной сетки З и прямонакального катода 4.

На анодную сетку подается положительный относительно катода потенциал, а на цилиндрический коллектор ионов — отрицательный.

Вольфрамовый катод манометра при нагреве испускаёт электроны, которые под действием ускоряющего электрического поля устремляются по направлению к сетке, создавая в ее цепи электронный ток. Отметим, что ввиду большого шага сетки значительная часть их пролетает между ее нитками в пространство между сеткой и коллектором ионов, где в основном и происходит ионизация газа электронами. При своем движении в этом пространстве электроны находятся в тормозящем поле. В точке пространства с нулевым потенциалом электроны останавливаются и начинают движение в противоположном направлении— к положительно заряженной анодной сетке. В результате вокруг анодной сетки непрерывно колеблются электроны, причем прежде чем попасть на сетку, электроны совершают в среднем до пяти колебаний. Эти колебания играют положительную роль, так как благодаря им электроны пролетают больший путь и, следовательно, повышается вероятность столкновения их с молекулами газа и ионизации последних, что приводит к увеличению ионного тока.
