Текст из файла (страница 2)

Рисунок 8.1- Схема перемещения ёмкостей при помощи лебёдки

Такой способ перемещения ёмкостей прост и надёжен, пожалуй, единственным его недостатком является то, что приходится постоянно перецеплять лебёдку от одной ёмкости к другой.

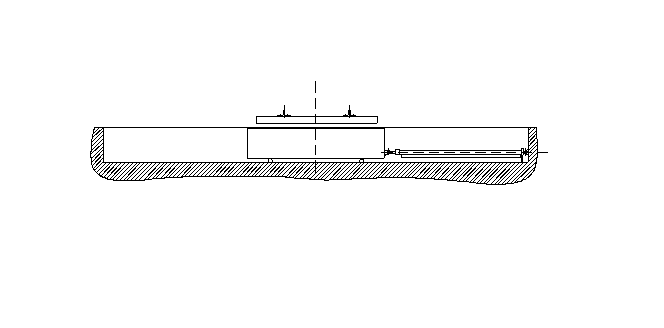

Рисунок 8.2- схема перемещения ёмкости с помощью гидроцилиндра

Преимуществом данного способа является возможность перемещения ёмкости как в одну сторону, так и в другую. Недостатком являются лишь большие размеры гидроцилиндра и увеличенные габариты.

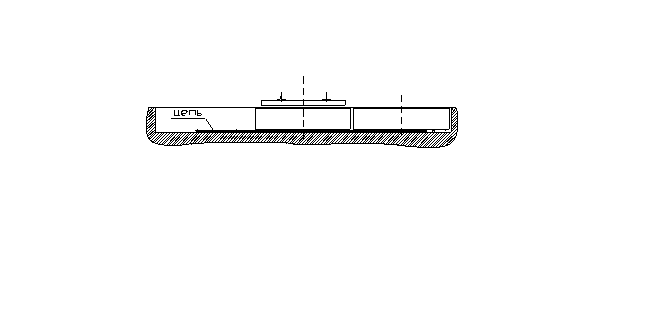

Рисунок 8.3- схема перемещения ёмкости цепной передачей

Так же как и у варианта с применением гидравлической системы, плюсом данного варианта является возможность реверсивного движения ёмкостей. Минусом, пожалуй, является лишь необходимость обеспечения постоянного натяжения цепи и условие хорошего прилегания цепи к гребёнкам установленным под днищем ёмкости.

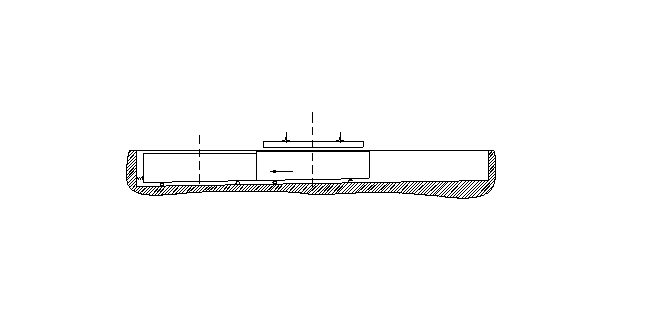

Рисунок 8.4- схема перемещения ёмкостей при установке их на наклонную поверхность

Данный способ представляется наиболее приемлемым, так как является наиболее простым и не требующим установки дополнительного оборудования и затрат энергии. Ещё одним преимуществом над другими методами является дешевизна этого метода.

2 РАЗРАБОТКА СТЕНДА

Для разработки стенда принят третий вариант замены ёмкостей со щебнем (рисунок 6).

Он представляется более предпочтительным из-за удобства замены подбиваемого балласта. Так же большим преимуществом такого метода является скорость замены щебня под врубкой РШР. При выбранном методе замены щебня возможна одновременная замена ёмкостей со щебнем и обкатка очередной машины.

При обкатке подбивочных блоков щебень, находящийся под шпалами, является более уплотненным, чем щебень в шпальных ящиках. При подбивке же, не имеет смысла подбивать и так уже уплотнённый балласт. Необходимо разрыхлять уплотнённый щебень. Это можно сделать либо при помощи дополнительных устройств, что усложнит работу по производству и эксплуатации стенда, либо перемешать рельсошпальную решётку относительно зон уплотнённого щебня. Можно сдвинуть решётку на щебне, но тогда придётся сдвигать и всю машину на такое же расстояние так как подбойки окажутся над шпалами. Более простым методом является перемещение ёмкости со щебнем при не подвижно-стоящей врубке рельсошпальной решётки. Этот вариант показан на рисунке 9.

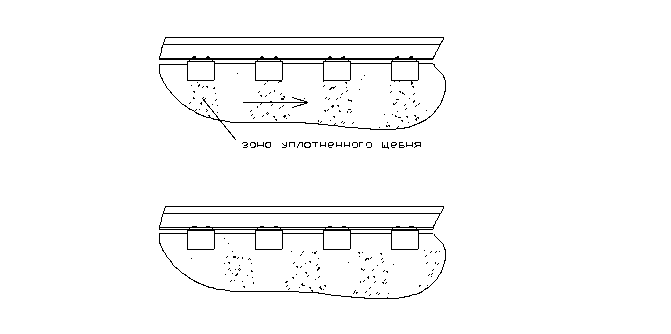

Рисунок 9 - Принцип смещения уплотнённого щебня в зону подбивки

Таким образом, после смещения балласта, подбойки машины разбивают уплотнённый щебень, перемещая его под шпалы и уплотняя его там. После завершения процесса подбивки ёмкость возвращается в исходное положение и цикл может быть начат заново.

2.1 Определение основных параметров

2.1.1 Определение массы врубки рельсошпальной решетки

Масса вырубки рельсошпальной решётки:

(1)

где - - масса вырубки рельсошпальной решётки; - масса одного рельса; - масса одной шпалы, =80кг; -масса одной подкладки, = 2,5кг; - масса одного костыля , = 0,5кг; - масса одного противоугона, =1кг; - количество рельс, =2; - количество шпал, =4; - количество подкладок, =8; - количество костылей, =24; - количество противоугонов, =16;

Определим массу рельса;

(2)

где - - масса одного погонного метра рельса, = 65кг; - длинна рельса, =3,45м;

кг

кг

2.1.2 Расчет опорного ролика

2.1.2.1 Расчет опорного ролика на смятие

Выбранный ролик проверяю по напряжению смятия в зависимости от типа контакта ролика с рельсом. Расчетная схема показана на рисунке 10.

Реакция от рельса R, кН;

, (3)

Напряжения смятия при линейном контакте ,МПа[6] :

, (4)

где, – коэффициент, учитывающий касательную нагрузку в месте контакта ( =1,1)[6,табл.5.4]; – коэффициент, неравномерности по линии касания головки с роликом ( =1,5)[6,табл.5.4]; b-ширина контакта ролика с головкой рельса, мм;

, (5)

где - B_o-ширена головки рельса мм, (B_o=75мм); r- радиус скругления рельса, r=15 мм;

мм.

Допускаемое напряжение смятию при приведенном числе оборотов N за срок службы, МПа;

, (6)

где - - допускаемое напряжение, МПа ( для стали 75 ГОСТ 14959 =860 МПа) [3]

Число оборотов N за срок службы;

, (7)

где, N_с- полное число оборотов за срок службы Т, ч (Т=1200 ч) ;

(8)

где, Т- срок службы, ч (Т=1200 ч) ; 0,8V- средняя скорость передвижения ролика м/с;

обор.

обор.

МПа

Из формулы (4);

МПа

Условие (4) выполняется.

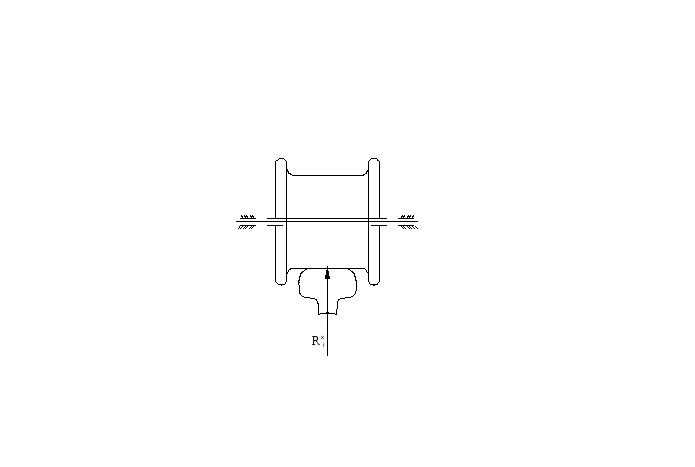

Рисунок 10 – Расчетная схема опорного ролика на смятие

2.1.2.2 Расчет оси опорного ролика на прочность

Расчетная схема и эпюра изгибающих моментов показана на рисунке 11.

Горизонтальная составляющая реакция от рельса R_н, кН;

(9)

Изгибающий момент М^y_н от горизонтальной составляющей реакция от рельса , кН/м;

(10)

Условие прочности на изгиб в опасном сечении:

, (11)

где - [σ] – допускаемое напряжение, МПа (для стали 45 [σ]=200 МПа); W – момент сопротивления изгибу в круглом сечении, м³ ;

, (12)

где d- диаметр оси, м;

Из формулы (10);

, (13)

.

Принято; d=45 мм.

Рисунок – 11 Расчетная схема и эпюра изгибающих моментов

2.1.3 Выбор подшипников

Радиально-упорные шарикоподшипники предназначены для восприятия радиальных и осевых нагрузок. Их способность воспринимать осевую нагрузку зависит от угла контакта, представляющего собой угол между плоскостью центров шариков и прямой, проходящей через центр шарика и точку касания шарика с дорожкой качения. С увеличением угла контакта осевая грузоподъемность возрастает вследствие уменьшение радиальной. По скоростным характеристикам радиально-упорные подшипники не уступают радиальным однорядным.

Увеличение угла контакта приводит к снижению допускаемых частот вращения и увеличению воспринимаемой подшипниками односторонней осевой нагрузки.

Подшипники устанавливают на жестких двухопорных валах с небольшим расстоянием между опорами, а также в узлах, где требуется регулирование зазора в подшипниках при монтаже или в процессе эксплуатации.

Однорядный радиально – упорный шарикоподшипник воспринимает радиальную и осевую нагрузку, причем осевую нагрузку – только в одном направлении; радиально – упорный шарикоподшипник устанавливается напротив второго подшипника, который воспринимает нагрузку в противоположном направлении. Радиально – упорные шарикоподшипники – неразъемные. Они пригодны для высоких частот вращения. Способность к самоустановке очень мала.

Сепараторы: Большая часть радиально – упорных шарикоподшипников имеют массивный сепаратор с окнами из стеклонаполненного полиамида. Они подходят для длительных температурных воздействий до 120 о С. При смазке содержащиеся в масле присадки могут привести к сокращению срока службы сепаратора. Старое масло в условиях высоких температур также может снизить долговечность сепаратора, поэтому необходимо соблюдать сроки замены масла. Подшипники в универсальном исполнении для комплектного монтажа.

Эти подшипники специально выпускаются приспособленными для установки в произвольном порядке, с единственным условием – они должны монтироваться вплотную друг к другу; при этом достигается предписанное значение внутреннего осевого зазора или равномерное распределение нагрузки без применения прокладок или других подобных приспособлений.

Перекос: Однорядные радиально – упорные шарикоподшипники обладают ограниченной способностью компенсировать несоосность. При перекосах шум и вибрации подшипника заметно возрастают.

Внутренний зазор:

Внутренний зазор в однорядном радиально – упорном шарикоподшипнике устанавливается только после монтажа подшипника и зависит от расположения его относительно второго подшипника, при котором в узле организуется фиксация подшипника в противоположном направлении.

Минимальная нагрузка:

Для того, чтобы подшипник работал удовлетворительно, он всегда должен быть под определенной минимальной нагрузкой. Это особенно важно, когда подшипники работают при высоких скоростях, когда силы инерции шариков и сепаратора, а также трение в смазочном материале могут оказывать отрицательное воздействие на условия качения в подшипнике и вызвать проскальзывание шариков по дорожке качения.

Выбор подшипника на роликовых опорах производится по допустимой радиальной силе и динамической грузоподъемности.

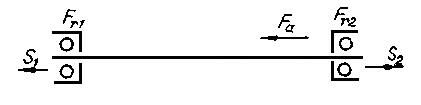

Рисунок 12 – Расчетная схема радиального однорядного шарикоподшипника

Для радиально-упорных шарикоподшипников осевая составляющая:

. (14)

где осевая составляющая; е – коэффициент осевого нагружения, [3]; радиальная нагрузка, кН.

кН

Динамическая грузоподъемность:

(15)

где: - динамическая грузоподъемность; - масса щебня в ёмкости, =460кг; -масса ёмкости для щебня, =130кг; - масса рамы продольного перемещения, =65кг; ;- количество подшипников, =18 шт.

Выбран подшипник 106206 по ГОСТ 8338-75.

Рисунок 13 – Схема радиального однорядного шарикоподшипника

Размеры выбранного подшипника сведены в таблицу 1

Таблица 1 - Характеристики радиального однорядного шарикоподшипника

2.1.4 Выбор гидроцилиндра на перемещение емкости
