Навигационное оборудование
Сведения о технических средствах судовождения (ТСС) приведены в таблице №1.3
Таблица 3 – Технические средства навигации, имеющиеся на судне
| Прибор, система | Тип, марка | К-во | Год выпуска | Место установки |
| 1 | 2 | 3 | 4 | 5 |
| Магнитный компас (основной) | УКП М-3 | 1 | 1978 | пеленгаторная палуба |
| Магнитный компас (путевой) | УКП М-3 | 1 | 1976 | ходовой мостик |
| Гирокомпас | «Амур – 2М» | 1 | 1976 | гирокомпасный пост |
| Радиолокатор (основной) | «Донец – 2» | 1 | 1979 | ходовой мостик |
| Радиолокатор резервный | «Миус» | 1 | 1981 | ходовой мостик |
| Радиопеленгатор | «Рыбка М» | 1 | 1976 | ходовой мостик |
| Приемоиндикатор РНС «Лоран С» | КПИ-5ф | 1 | 1987 | ходовой мостик |
| Гидродинамический лаг | ЛГ – 2М | 1 | 1977 | ходовой мостик |
| Навигационный эхолот | НЭЛ – 5М | 1 | 1979 | ходовой мостик |
| Авторулевой | «Аист» | 1 | 1979 | ходовой мостик |
| Спутниковая навигационная система “GPS-ГЛОНАСС” | CН-3120 | 1 | 1987 | ходовой мостик |
Таблица 4 – Девиация магнитного компаса
| ККо | о | ККо | о |
| 0 | 0,0 | 180 | -0,8 |
| 15 | +0,9 | 195 | -0,1 |
| 30 | +1,8 | 210 | +0,8 |
| 45 | +2,2 | 225 | +1,2 |
| 60 | +2,2 | 240 | +1,4 |
| 75 | +2,0 | 255 | +1,2 |
| 90 | +1,3 | 270 | +0,7 |
| 105 | +0,6 | 285 | -0,2 |
| 120 | -0,2 | 300 | -1,6 |
| 135 | -0,5 | 315 | -1,5 |
| 150 | -0,8 | 330 | -1,5 |
| 165 | -0,8 | 345 | -1,4 |
| 180 | -0,8 | 360 | 0,0 |
Коэффициенты: А=+0,3о, В=+0,3о, С=+0,4 о, D=+0,35 о, Е=+0,67о.
Таблица 5 – Радио девиация радиопеленгатора «Рыбка – М»
| ОРКУо | fо | ОРКУо | fо |
| 0 | -0,8 | 180 | -0,6 |
| 10 | -0,2 | 190 | 0,0 |
| 20 | +0,2 | 200 | +0,1 |
| 30 | +0,4 | 210 | +0,6 |
| 40 | +0,7 | 220 | +0,8 |
| 50 | +0,8 | 230 | +0,6 |
| 60 | +0,6 | 240 | +0,5 |
| 70 | +0,3 | 250 | +0,4 |
| 80 | +0,1 | 260 | 0,0 |
| 90 | -0,2 | 270 | -0,5 |
| 100 | -0,6 | 280 | -0,8 |
| 110 | -0,8 | 290 | -1,0 |
| 120 | -1,0 | 300 | -1,1 |
| 130 | -1,1 | 310 | -1,2 |
| 140 | -1,1 | 320 | -1,2 |
| 150 | -1,0 | 330 | -1,0 |
| 160 | -0,4 | 340 | -0,9 |
| 170 | -0,5 | 350 | -0,7 |
| 180 | -0,6 | 360 | -0,8 |
Коэффициенты: A= +0,4º D= +0,9º E= +2,3º B= +1,0º C= - 0,9º λ=410 кГц

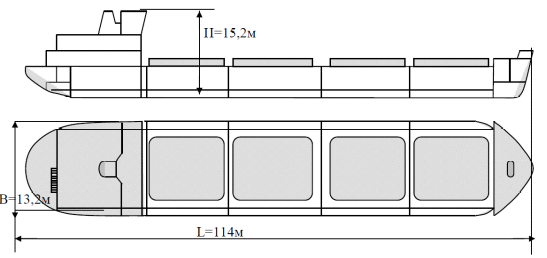

Рисунок 3- Принципиальная схема судна Днепр
РЛС «Донец - 2» РЛС «Миус»
344о
15 о
| |
|
R=16м R=15м |
|
89 о |
220 о
215 о
195 о
175 о
135 о
145 о
200 о
190 о
169 о
175 о
Рисунок 4- Схема теневых секторов и мертвых зон РЛС
Глава1. Предварительная подготовка
1.1 Подбор карт, руководств и пособий для маршрута перехода
Согласно РШСУ-98, подбор навигационных морских карт, пособий, руководств на предстоящий переход (рейс) выполняется по каталогу карт и книг в соответствии с требованиями правил корректуры, комплектования и хранения карт и руководств, для плавания на судах гражданских ведомств 9038. Карты подбираются по откорректированному каталогу карт и книг следующим образом:
- в любой части каталога по листу «Нарезки частей каталога», который помещен в начале книги, определяет нужная часть каталога;
- в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела «Карты», выписываются номера сборных листов предстоящего района плавания;
- в том же разделе «Карты» по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;
Для подбора лоций и других руководств для плавания пользуются разделом «Книги» каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе «Книги», а цифры на этих листах обозначают номера изданий.
Таблица 1.1.1 – Карты
| № | Адмиралтейский номер карты | Заголовок (название) карты | Масштаб Год издания | Год Корректуры |
| 1 | 2 | 3 | 4 | 5 |
| Генеральные карты | ||||
| 1 | 30102 | Черное и Эгейское моря | 1:2000000 1969 | 06.05.2006 |
| 2 | 30104 | Средняя часть Средиземного моря | 1:2000000 1971 | 06.05.2006 |
| 3 | 30103 | Восточная часть Средиземного моря | 1:2000000 1975 | 06.05.2006 |
| 4 | 31008 | Западная часть Черного моря | 1:750000 1980 | 06.05.2006 |
| 5 | 30302 | Эгейское и Мраморное моря | 1:1000000 1978 | 06.05.2006 |
| 6 | 30305 | Ионическое море | 1:1000000 1976 | 06.05.2006 |
| 7 | 30399 | Тирренское море | 1:1000000 1976 | 06.05.2006 |
| 8 | 30307 | От Балеарских островов до островов Сардиния | 1:1000000 1976 | 06.05.2006 |
| 9 | 31010 | От Севастополя до Констанцы | 1:500000 1975 | 06.05.2006 |
| 10 | 31014 | От порта Констанца до порта Амасра | 1:500000 1980 | 06.05.2006 |
| 11 | 31016 | Северная часть Эгейского моря | 1:500000 1977 | 06.05.2006 |
| 12 | 31017 | Южная часть Эгейского моря | 1:500000 1980 | 06.05.2006 |
| 13 | 31023 | От мыса Тенарон (Матапан) до порта Бенгази | 1:500000 1980 | 06.05.2006 |
| 14 | 31029 | Восточная часть Ионического моря | 1:500000 1979 | 06.05.2006 |
| 15 | 31028 | Западная часть Ионического моря | 1:500000 1980 | 06.05.2006 |
| 16 | 31033 | Восточная часть Тирренского моря | 1:500000 1980 | 06.05.2006 |
| 17 | 31035 | От мыса Анцыо до порта Ницца с о.Корсика | 1:500000 1983 | 06.05.2006 |
| 18 | 31034 | От о.Сардиния до о.Сицылия | 1:500000 1983 | 06.05.2006 |
| 19 | 31038 | От о. Сардиния до о.Менорка | 1:500000 1980 | 06.05.2006 |
| 20 | 31039 | От мыса Рас -Энгела до мыса Корбелен | 1:500000 1979 | 06.05.2006 |
| Путевые карты и планы | ||||
| 21 | 38109 | Порт Херсон | 1:50001983 | 06.05.2006 |
| 22 | 38107 | От мыса Станислав до селения Кызомыс | 1:25000 1983 | 06.05.2006 |
| 23 | 35109 | От Очакова до реки Южный Буг | 1:50000 1983 | 06.05.2006 |
| 24 | 35106 | От порта Южный до порта Очаков | 1:50000 1983 | 06.05.2006 |
| 25 | 32101 | От мыса Тарханкут до порта Одесса | 1:200000 1985 | 06.05.2006 |
| 26 | 32100 | От Одессы до Сулинского гирла | 1:200000 1982 | 06.05.2006 |
| 27 | 32117 | От Георгиевского гирла до мыса Калиакра | 1:200000 1978 | 06.05.2006 |
| 28 | 32116 | От мыса Мичурин до бухты Мичурин | 1:200000 1981 | 06.05.2006 |
| 29 | 32115 | От бухты Мичурин до мыса Шиле | 1:200000 1971 | 06.05.2006 |
| 30 | 34113 | От порта Инеболу до порта Зонгулдак | 1:200000 1968 | 06.05.2006 |
| 31 | 36127 | Подходы к проливу Босфор | 1:50000 1982 | 06.05.2006 |
| 32 | 36129 | Пролив Босфор | 1:25000 1982 | 06.05.2006 |
| 33 | 32200 | Мраморное море | 1:200000 1978 | 06.05.2006 |
| 34 | 35201 | Подходы к проливу Босфор | 1:50000 1982 | 06.05.2006 |
| 35 | 33201 | Мраморное море. Восточная часть | 1:100000 1978 | 06.05.2006 |
| 36 | 33202 | Мраморное море. Средняя часть | 1:100000 1979 | 06.05.2006 |
| 37 | 33203 | Мраморное море. Западная часть | 1:100000 1978 | 06.05.2006 |
| 38 | 32201 | От порта Александруполис до острова Лесбос с проливом Дарданеллы | 1:200000 1972 | 06.05.2006 |
| 39 | 33204 | Пролив Дарданеллы | 1:100000 1875 | 06.05.2006 |
| 40 | 35212 | Центральная часть пролива Дарданеллы | 1:50000 1974 | 06.05.2006 |
| 41 | 35213 | Южная часть пролива Дарданеллы | 1:50000 1973 | 06.05.2006 |
| 42 | 32202 | От пролива Дарданеллы до острова Скирос | 1:200000 1982 | 06.05.2006 |
| 43 | 33205 | Подходы к проливу Дарданеллы | 1:100000 1982 | 06.05.2006 |
| 44 | 32206 | От острова Скирос до острова Икария | 1:200000 1976 | 06.05.2006 |
| 45 | 32210 | От пролива Кафирефс (Доро) до залива Арголикос | 1:200000 1977 | 06.05.2006 |
| 46 | 33241 | Пролив Кафирефс (Доро) | 1:100000 1968 | 06.05.2006 |
| 47 | 33228 | Проливы Кеос, Китнос и Серифос | 1:100000 1968 | 06.05.2006 |
| 48 | 32215 | От залива Арголикос до острова Крит | 1:200000 1978 | 06.05.2006 |
| 49 | 33239 | От острова Китира до острова Белопуло (Парапола) | 1:100000 1978 | 06.05.2006 |
| 50 | 33238 | Залив Лаконикос с подходами | 1:100000 1974 | 06.05.2006 |
| 51 | 32214 | От острова Андикитира до острова Сапьендза | 1:200000 1978 | 06.05.2006 |
| 52 | 32213 | От острова Сапьендза до острова Закинф | 1:200000 1978 | 06.05.2006 |
| 53 | 32212 | От острова Закинф до острова Лефакс | 1:200000 1978 | 06.05.2006 |
| 54 | 32211 | От острова Лефакс до мыса Кефали | 1:200000 1978 | 06.05.2006 |
| 55 | 32300 | Пролив Отранто | 1:200000 1980 | 06.05.2006 |
| 56 | 32311 | Залив Таранто | 1:200000 1980 | 06.05.2006 |
| 57 | 32312 | От мыса Аличе до мыса Спартивенто | 1:200000 1980 | 06.05.2006 |
| 58 | 32313 | От Мессинского пролива до порта Сиракузы | 1:200000 1981 | 06.05.2006 |
| 59 | 33338 | Мессинский залив | 1:100000 1980 | 06.05.2006 |
| 60 | 35358 | Cеверная часть Мессинского залива | 1:30000 1982 | 06.05.2006 |
| 61 | 32320 | Липарские острова с Мессинским заливом | 1:200000 1978 | 06.05.2006 |
| 62 | 32321 | От мыса Суверо до мыса Ликоза | 1:200000 1978 | 06.05.2006 |
| 63 | 32322 | От мыса Ликоза ло мыса Чирчео | 1:200000 1978 | 06.05.2006 |
| 64 | 32323 | Отмыса Чирчео до мыса Морелле | 1:200000 1978 | 06.05.2006 |
| 65 | 32324 | Корсианский пролив | 1:200000 1983 | 06.05.2006 |
| 66 | 32355 | Подзоды к проливу Бонифачо | 1:200000 1983 | 06.05.2006 |
| 67 | 32354 | От мыса Карбонара до мыса Комино | 1:200000 1978 | 06.05.2006 |
| 68 | 32353 | Южная часть о.Сардиния | 1:200000 1978 | 06.05.2006 |
| 69 | 36381 | Залив Кальяри | 1:50000 1984 | 06.05.2006 |
| 70 | 39381 | Порт Кальяри | 1:10000 1984 | 06.05.2006 |
| Справочные карты | |||
| 31016-LC | Северная часть Эгейского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1977 |
| 31017-LC | Южная часть Эгейского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1980 |
| 31023-LC | От о. Крит до залива Анталья 7990-X; 7990-Y; 7990-Z; | 500 000 | 1979 |
| 31029-LC | От мыса Калеарды до порта Бейрут 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31028-LC | Западная часть Ионического моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31033-LC | Восточная часть Тирренского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31034-LC | От о.Сардиния до о.Сицылия 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31035-LC | От мыса Анцыо до порта Ницца с о.Корсика 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| 31038-LC | От о. Сардиния до о.Менорка 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 |
| Вспомогательные карты | |||
| 90199 | Номограма для определения начального курса при плавании по ДБК | ||
| 91012 | Карти для прокладки ДБК | ||
| 90080 | Карта часовых поясов мира | 50 000 000 | 1979 |
Таблица №1.1.2 – Руководства и пособия
| Адмиралтейский № | Наименование пособия | Примеча-ния, Дата судовой корректуры | ||||
| 1 | 2 | 3 | ||||
| Руководства для плавания | ||||||
| 1244 | Лоция Чёрного моря | Лоции с дополнениями | 06.05.2006 | |||
| 1245 | Лоция Мраморного моря и проливов Босфор и Дарданеллы | Лоции с дополнениями | ||||
| 1247 | Лоция Эгейского моря | Лоции с дополнениями | ||||
| 1250 | Лоция Тирренского моря | Лоции с дополнениями | 06.05.2006 | |||
| 2217 | Огни и знаки Чёрного и Азовского морей | 06.05.2006 | ||||
| 2219 | Огни Средиземного моря Часть-1 | 06.05.2006 | ||||
| 2220 | Огни Средиземного моря Часть-2 | 06.05.2006 | ||||
| NP-78 | Адмиралтейский список Огней и туманных сигналов. Часть-Е | 06.05.2006 | ||||
| 3203 | Радиотехнические средства навигационного оборудования (РТС НО) Чёрного и Средиземного морей | 06.05.2006 | ||||
| 3008 | Расписание факсимильных гидрометеорологических сводок | 06.05.2006 | ||||
| 3001 | Радиотехнические средства навигационного оборудования (РТС НО) | 06.05.2006 | ||||
| 3004- ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями СССР | 06.05.2006 | ||||
| 3005-ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями Северного ледовитого и Атлантичного океанов | 06.05.2006 | ||||
| 4228 | Рекомендации при плавании в проливах Босфор и Дарданеллы | 06.05.2006 | ||||
| 9017 | МППСС-72 | 06.05.2006 | ||||
| 9016 | МСС | 06.05.2006 | ||||
| 9052 | Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания, Том-2 | 06.05.2006 | ||||
| 9029 | Руководства МАМС | 06.05.2006 | ||||
| Справочные пособия | ||||||
| 7202 | Каталог карт и книг. Часть-3 | 06.05.2006 | ||||
| 9024 | Условные знаки морских карт и карт ВВП | 06.05.2006 | ||||
| 6003 | Таблицы приливов на 2006 г. Том-3 | 06.05.2006 | ||||
| 6237 | Атлас поверхностных течений Чёрного моря | 06.05.2006 | ||||
| 6238 | Атлас поверхностных течений Средиземного моря | 06.05.2006 | ||||
| 6242 | Атлас волнения и ветра Средиземного моря | 06.05.2006 | ||||
| 9032 | Справочник Порты Мира | 06.05.2006 | ||||
| Вычислительные пособия | ||||||
| 9002 | МАЕ | 2006 | ||||
| 9011 | МТ-75 | 1975 | ||||
| 9004 | ВАС-58 , Том-2 | 1958 | ||||
| 9005 | ВАС-58 , Том-3 | 1958 | ||||
| 9007 | ТВА-57 | 1957 | ||||
Перед выходом в рейс на судне проверяется наличие основной штурманской документации согласно требованиям РШСУ-98, к ним относятся:
