0 2 Дц, кб.
Рисунок 1.1 Циркуляция судна в балласте
0 2 Дц, кб.
Рисунок 1.2 Циркуляция судна в грузу
Навигационное оборудование.
Сведения о технических средствах судовождения (ТСС) приведены в таблице №1.3
Таблица 1.3 – Технические средства навигации, имеющиеся на судне
| Прибор, система | Тип, марка | К-во | Год выпуска | Место установки |
| 1 | 2 | 3 | 4 | 5 |
| Магнитный компас (основной) | УКП М-3 | 1 | 1978 | пеленгаторная палуба |
| Магнитный компас (путевой) | УКП М-3 | 1 | 1976 | ходовой мостик |
| Гирокомпас | «Амур – 2М» | 1 | 1976 | гирокомпасный пост |
| Радиолокатор (основной) | «Донец – 2» | 1 | 1979 | ходовой мостик |
| Радиолокатор резервный | «Миус» | 1 | 1981 | ходовой мостик |
| Радиопеленгатор | «Рыбка М» | 1 | 1976 | ходовой мостик |
| Приемоиндикатор РНС «Лоран С» | КПИ-5ф | 1 | 1987 | ходовой мостик |
| Гидродинамический лаг | МГЛ – 25М | 1 | 1977 | ходовой мостик |
| Навигационный эхолот | НЭЛ – 5М | 1 | 1979 | ходовой мостик |
| Авторулевой | «Аист» | 1 | 1979 | ходовой мостик |
| Спутниковая навигационная система “GPS-ГЛОНАСС” | CН-3120 | 1 | 1987 | ходовой мостик |
Таблица 1.4 – Девиация магнитного компаса УКП М-3(основной)
| ККо | о | ККо | о |
| 0 | 0,0 | 180 | -0,8 |
| 15 | +0,9 | 195 | -0,1 |
| 30 | +1,8 | 210 | +0,8 |
| 45 | +2,2 | 225 | +1,2 |
| 60 | +2,2 | 240 | +1,4 |
| 75 | +2,0 | 255 | +1,2 |
| 90 | +1,3 | 270 | +0,7 |
| 105 | +0,6 | 285 | -0,2 |
| 120 | -0,2 | 300 | -1,6 |
| 135 | -0,5 | 315 | -1,5 |
| 150 | -0,8 | 330 | -1,5 |
| 165 | -0,8 | 345 | -1,4 |
| 180 | -0,8 | 360 | 0,0 |
Коэффициенты: А=+0,3о, В=+0,3о, С=+0,4 о, D=+0,35 о, Е=+0,67о.
Таблица 1.5 – Радио девиация радиопеленгатора «Рыбка – М»
| ОРКУо | fо | ОРКУо | fо |
| 0 | -0,8 | 180 | -0,6 |
| 10 | -0,2 | 190 | 0,0 |
| 20 | +0,2 | 200 | +0,1 |
| 30 | +0,4 | 210 | +0,6 |
| 40 | +0,7 | 220 | +0,8 |
| 50 | +0,8 | 230 | +0,6 |
| 60 | +0,6 | 240 | +0,5 |
| 70 | +0,3 | 250 | +0,4 |
| 80 | +0,1 | 260 | 0,0 |
| 90 | -0,2 | 270 | -0,5 |
| 100 | -0,6 | 280 | -0,8 |
| 110 | -0,8 | 290 | -1,0 |
| 120 | -1,0 | 300 | -1,1 |
| 130 | -1,1 | 310 | -1,2 |
| 140 | -1,1 | 320 | -1,2 |
| 150 | -1,0 | 330 | -1,0 |
| 160 | -0,4 | 340 | -0,9 |
| 170 | -0,5 | 350 | -0,7 |
| 180 | -0,6 | 360 | -0,8 |
Коэффициенты: A= +0,4º D= +0,9º E= +2,3º B= +1,0º C= - 0,9º λ=410 кГц
Н
=15,2м
В
=13,4м
1
15,9м

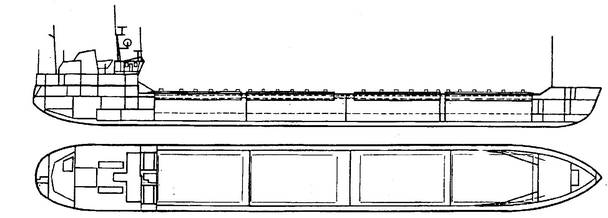

Рисунок 1.3 - План - схема судна типа "Днепр"
РЛС «Донец - 2» РЛС «Миус»
344о
15 о
R=16м
R=15м
89 о
110 о
220 о
135 о
215 о
190 о
195 о
175 о
169 о
145 о
175 о
200 о
Рисунок 1.4 - Схема теневых секторов и мертвых зон РЛС
Глава 1. Предварительная подготовка
1.1 Подбор карт, руководств и пособий для маршрута перехода
Согласно РШСУ-98, подбор навигационных морских карт, пособий, руководств на предстоящий переход (рейс) выполняется по каталогу карт и книг в соответствии с требованиями правил корректуры, комплектования и хранения карт и руководств, для плавания на судах гражданских ведомств 9038.
Карты подбираются по откорректированному каталогу карт и книг следующим образом:
- в любой части каталога по листу «Нарезки частей каталога», который помещен в начале книги, определяет нужная часть каталога;
- в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела «Карты», выписываются номера сборных листов предстоящего района плавания;
- в том же разделе «Карты» по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;
Для подбора лоций и других руководств для плавания пользуются разделом «Книги» каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе «Книги», а цифры на этих листах обозначают номера изданий. Подбор карт, руководств и пособий для плавания по маршруту перехода выполняем по каталогу карт и книг №7202 (частьIII. Средиземное, Черное, Азовское, Аральское моря и озеро Иссык – Куль).
Таблица №1.1.1 – Карты
| № | Адмирал-тейский номер карты | Заголовок (название) карты | Масштаб Год издания | Дата судовой корректуры |
| 1 | 2 | 3 | 4 | 5 |
| Генеральные карты | ||||
| 2 | 30115 | Черное море и восточная часть Средиземного моря | 1:2000000 1983 | 23.02.2006 |
| 3 | 30116 | Средняя часть Средиземного моря | 1:2000000 1983 | 23.02.2006 |
| 4 | 30302 | Эгейское и Мраморное моря | 1:1000000 1978 | 23.02.2006 |
| 5 | 30305 | Ионическое море | 1:1000000 1978 | 23.02.2006 |
| 6 | 30306 | Адриатическое море | 1:1000000 1978 | 23.02.2006 |
| 7 | 30399 | Тирренское море | 1:1000000 1978 | 23.02.2006 |
| 8 | 30307 | От Балеарских островов до о.Сардиния и Корсика | 1:1000000 1978 | 23.02.2006 |
| 9 | 31016 | Северная часть Эгейского моря | 1:500000 1985 | 23.02.2006 |
| 10 | 31017 | Южная часть Эгейского моря | 1:500000 1980 | 23.02.2006 |
| 11 | 31029 | Восточная часть Ионического моря | 1:500000 1983 | 23.02.2006 |
| 12 | 31028 | Западная часть Ионического моря | 1:500000 1983 | 23.02.2006 |
| 13 | 31033 | Восточная часть Тирренского моря | 1:500000 1983 | 23.02.2006 |
| 14 | 31026 | Тунисский пролив | 1:500000 1983 | 23.02.2006 |
| 15 | 31034 | От о.Сардиния до о.Сицилия | 1:500000 1983 | 23.02.2006 |
| 16 | 31039 | От мыса Рас – Энгела до залива Оран | 1:500000 1983 | 23.02.2006 |
| Путевые и частные карты, планы | ||||
| 17 | 35263 | Подходы к порту Измир, Гавань Измир | 1:25000 1976 | 23.02.2006 |
| 18 | 35264 | Измирский залив | 1:75000 1978 | 23.02.2006 |
| 19 | 32207 | От о. Лесбос до о. Икария | 1:200000 1972 | 23.02.2006 |
| 20 | 32206 | От острова Скирос до острова Икалия | 1:200000 1976 | 23.02.2006 |
| 21 | 32210 | От пролива Кафирефс (Доро) до залива Арголикос | 1:200000 1977 | 23.02.2006 |
| 22 | 32215 | От острова Арголикос до острова Крит | 1:200000 1978 | 23.02.2006 |
| 23 | 33228 | Проливы Кеос, Китнос и Серифос | 1:100000 1978 | 23.02.2006 |
| 24 | 33239 | От острова Китира до острова Белуполо | 1:100000 1978 | 23.02.2006 |
| 25 | 32214 | От острова Андикитира до острова Сапьендза | 1:200000 1978 | 23.02.2006 |
| 26 | 32213 | От острова Сапьендза доострова Закинф | 1:200000 1977 | 23.02.2006 |
| 27 | 32212 | От острова Закинф до острова Лефкас | 1:200000 1983 | 23.02.2006 |
| 28 | 32211 | От острова Лефкас до острова Кефали | 1:200000 1978 | 23.02.2006 |
| 29 | 32300 | Пролив Отранто | 1:200000 1980 | 23.02.2006 |
| 30 | 32311 | Залив Таранто | 1:200000 1980 | 23.02.2006 |
| 31 | 32312 | От миса Аличе до миса Спартивенто | 1:200000 1980 | 23.02.2006 |
| 32 | 32113 | От Мессинского пролива до порта Сиракузи | 1:200000 1980 | 23.02.2006 |
| 33 | 33338 | Мессинский пролив | 1:100000 1980 | 23.02.2006 |
| 34 | 35358 | Северная часть Мессинского моря | 1:30000 1980 | 23.02.2006 |
| 35 | 32320 | Липарские острова с Мессинским проливом | 1:200000 1978 | 23.02.2006 |
| 36 | 32319 | От мыса Сан-Вито до мыса Орландо | 1:200000 1978 | 23.02.2006 |
| 37 | 32318 | От о. Сицилия до банки Скерки | 1:200000 1978 | 23.02.2006 |
| 38 | 32317 | Северо-западная часть Тунисского пролива | 1:200000 1980 | 23.02.2006 |
| 39 | 32330 | От мыса Рас – эт – Тиб до порта Бизерта | 1:200000 1971 | 23.02.2006 |
| 40 | 32331 | От порта Бизерта до порта Аннаба | 1:200000 1980 | 23.02.2006 |
| 41 | 32332 | От порта Аннаба до порта Джиджелли | 1:200000 1978 | 23.02.2006 |
| 42 | 36310 | Подходы к порту Скикда | 1:25000 1975 | 23.02.2006 |
| 43 | 39310 | Порт Скикда и бухта Такуш | 1:10000 1980 | 23.02.2006 |
| Радионавигационные карты и планшеты | ||||
| 44 | 31016-LC | Северная часть Эгейского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 45 | 31017-LC | Южная часть Эгейского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 46 | 31023-LC | От о. Крит до залива Анталья 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 47 | 31029-LC | От мыса Калеарды до порта Бейрут 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 48 | 31028-LC | Западная часть Ионического моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 49 | 31033-LC | Восточная часть Тиреннского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 50 | 31026-LC | Тунисский пролив 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 51 | 31034-LC | Ото. Сардиния до о. Сицилия 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| 52 | 31039-LC | От мыса Рас - Энгела до мыса Корбелан 7990-X; 7990-Y; 7990-Z; | 500 000 | 23.02.2006 |
| Справочные и вспомогательные карты | ||||
| 53 | 90199 | Номограмма для определения начального курса при плавании по ДБК | ||
| 54 | 91012 | Карты для прокладки ДБК | ||
| 55 | 90080 | Карта часовых поясов мира | 50000 000 | |
| 56 | 90102-Н-Z. 4л. | Карта мира. Горизонтальная (H) И вертикальная (Z) составляющие напряженности геомагнитного поля эпохи… 1975г. (карта элементов земного магнетизма). | 20000000 | |
| 57 | 90406 | Широтный пояс 36º53' – 38º10' | 200 000 | |
| 58 | 90407 | Широтный пояс 37º58' – 39º13' | 200 000 | |
| 59 | 90408 | Широтный пояс 39º00' – 40º14' | 200 000 | |
| 60 | 90409 | Широтный пояс 40º03' – 41º16' | 200 000 | |
Таблица № 2.2.2– Руководства и пособия
| Адмир. № | Наименование пособия | Год издания | Дата судовой корры | Приме-чание |
| 1 | 2 | 3 | 4 | 5 |
| Руководства для плавания | ||||
| 1247 | Лоция Эгейского моря | 1989 | 23.02.2006 | Допол-нение № |
| 1248 | Лоция Ионического моря | 1989 | 23.02.2006 | Допол-нение № |
| 1253 | Лоция юго – западной части Средиземного моря | 1989 | 23.02.2006 | Допол-нение № |
| 2219 | Огни Средиземного моря Часть-1 | 1990 | 23.02.2006 | |
| 2220 | Огни Средиземного моря Часть-2 | 23.02.2006 | ||
| NP-78 | Адмиралтейский список Огней и туманных сигналов. Часть-Е | 1989 | 23.02.2006 | |
| 3004- ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями СССР | 1982 | 23.02.2006 | |
| 3005-ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями Северного ледовитого и Атлантического океанов | 1980 | 23.02.2006 | |
| 3008 | Расписание факсимильных гидрометеорологических радиопередач | 1980 | 23.02.2006 | |
| 3203 | РТСНО Чёрное и Средиземное моря | 1987 | 23.02.2006 | Допол-нение № |
| 9017 | МППСС-72 | 1972 | 23.02.2006 | |
| 9016 | МСС | 1975 | 23.02.2006 | |
| 9052 | Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания, Том-2 | 23.02.2006 | ||
| 9029 | Руководства МАМС | 23.02.2006 | ||
| Справочные пособия | ||||
| 7202 | Каталог карт и книг. Часть-3 | 1991 | 23.02.2006 | |
| 6238 | Атлас поверхностных течений Средиземного моря | 1990 | 23.02.2006 | |
| 6242 | Атлас волнения и ветра Средиземного моря | 1989 | 23.02.2006 | |
| 6003 | Таблицы приливов на 2006г. Том-3 | 2005 | 23.02.2006 | |
| 6238 | Атлас поверхностных течений Средиземного моря | 1989 | 23.02.2006 | |
| 9027 | Описание особенностей судовых огней военных кораблей и сигналов, подаваемых кораблями для обеспечения безопасности плавания | 2003 | 23.02.2006 | |
| 9001 | Таблицы ширины территориальных вод и специальных зон зарубежных государств | 2003 | 23.02.2006 | |
| 9032 | Справочник Порты Мира | 1990 | 23.02.2006 | |
| Вычислительные пособия | ||||
| 9002 | МАЕ-2006 | 2005 | 23.02.2006 | |
| 9011 | МТ-75 | 1975 | 23.02.2006 | |
| 9004 | ВАС-58 , Том-2 | 1958 | 23.02.2006 | |
| 9005 | ВАС-58 , Том-3 | 1958 | 23.02.2006 | |
| 9007 | ТВА-57 | 1957 | 23.02.2006 | |
Перед выходом в рейс на судне проверяется наличие основной штурманской документации согласно требованиям РШСУ-98, к ним относятся:
