3. Проводимо аналіз:
А. Напруга по всіх циліндрах рівномірно й дорівнює 40-45 кВ (15 мм). Справна система запалювання.
Б. Напруга по всіх циліндрах менш 30 кВ (10 мм). Але на центральному бронепроводі напруга більше 40 кВ - несправність розподільника (бігунок, кришка)
В. На центральному бронепроводі напруга менш 30 кВ (10 мм). Несправна бобіна, комутатор.
Г. На окремих циліндрах напруга значно менше 30 кВ, хоча на інші воно перевищує 40-45 кВ. Несправність бронепровода даного циліндра (або дефект кришки розподільника).
Особливості перевірки бронепроводів на автомобілях МЕРСЕДЕС
На автомобілях МЕРСЕДЕС наконечник має ще додатковий металевий захисний кожух (рис. 6.4) який може становити додаткову небезпеку саме при діагностуванні у разі внутрішніх ушкоджень:

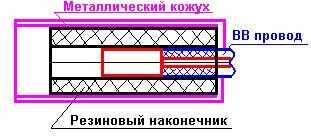

Рис. 6.4 Наконечник бронепроводу автомобілів Мерседес
Можливий внутрішній пробій між ВВ проводом і металевим кожухом, не виявляємий візуальним оглядом. Треба відзначити, що «япономарки» позбавлено цього дефекту в силу відсутності даного захисного кожуха (та й працюють більш стабільно....).
Тому п. 3.Г. вищевказаної методики для цих автомобілів варто доповнити:
3. Г. 1. Ізолювати металевий кожух від корпуса автомобіля (двигуна). Замірити напругу іскроутворювання.
3. Г. 2. З'єднати металевий кожух з масою автомобіля (двигуна). Замірити напруга іскроутворювання.
3. Г. 3. Значна різниця в напрузі іскроутворювання однозначно говорить про наявність внутрішнього пробою. Бронепровід підлягає заміні.
Описаний вище пристрій та метод роботи на ньому забезпечує захист робітника від ураження електричним струмом при перевірці бронепроводів, на відміну від перевірки «дідівським» методом, коли провід брали рукою і підносили до «маси» якою зазвичай слугував двигун.
СПИСОК ЛІТЕРАТУРИ
1. Трантер А. Руководство по электрическому оборудованию автомобилей. ЗАО «Алфармер Паблишинг». Лиговский пр-т, 33, 193036, Санкт- Петербург, Россия, 2001 г.
2. Росс Твег. Системы зажигания легковых автомобилей. Устройство, обслуживание и ремонт.- М.: ЗАО «КЖИ «За рулем», 2004.
3. Росс Твег. Системы впрыска бензина. Устройство, обслуживание, ремонт.- М.: ЗАО «КЖИ «За рулем», 2004.
4. Положення про технічне обслуговування і ремонт дорожніх транспортних засобів автомобільного транспорту / Міністерство транспорту України / - К.: Мінтранс України, 1998 – 16 с.
5. Данов б.А., Тітов е.І. Електронне устаткування іноземних автомобілів. Системи управління двигуном. М.: Транспорт, 1998. 76 с.
6. Соснін д.А. Автотроника – електроустаткування і системи бортової автоматики сучасних легкових автомобілів.-М.: Солон, 2001.-239с.
7. Сергєєв а.Г., Ютт В.Е. Діагностування електроустаткування автомобілів. М.: Транспорт, 1987. 159 с.
8. Ютт В. Е. Теория систем зажигания. М.: Транспорт, 1986.
9. Руководство по эксплуатации USB Autoscope II. С сайта: http://www.injectorservice.com.ua
10. Авторское свидетельство CCCР, по заявке SU 1513378 А1, кл. G 01 L 23/22. Устройство для обнаружения детонаций в отдельных цилиндрах двигателя внутреннего сгорания
11. Авторское свидетельство CCCР, по заявке 2001116852/06, кл. F02P17/00. Спосіб комп'ютерного аналізу вторинної напруги системи запалювання двигуна внутрішнього згоряння/
12. Авторское свидетельство CCCР, по заявке 2001117102/09, кл. G01R31/34. Спосіб виявлення детонації у двигуні внутрішнього згоряння з іскровим запалюванням/
13. Харазов а.М. Діагностичне забезпечення технічного обслуговування і ремонту автомобілів. М. :Высшая школа. 1990. 213 с.
14.Електроустаткування автомобілів. Під редакцією проф. Чижкова ю.П. М.: Транспорт, 1993. 224 с.
15. Інтернет сайт з автодіагностики: http://www.autodiagnos.com.ua/
16. Филиппов Б. И. Охрана труда при эксплуатации строительных машин: Учебник для студентов вузов по спец. «Строительные и дорожные машины». — 3-е изд., перераб. и доп.— М. Высш. Шк., 1984.– 247 с., ил.
17. Охрана труда на предприятиях строительной индустрии. А.Ф. Бицаев, Ю.Н. Посяда, А.А. Чуканов, В.В. Сафонов. Киев, «Будівельник», 1976, стр. 144.
