Младший обслуживающий персонал 1,5%*59/100=1 чел.

Рабочих 85%*59/100=50чел.

Из них женщин 15 человек, мужчин 44человек.

• расчет потребности во временных зданиях

Расчет потребности во временных зданиях и сооружения административного и санитарно-бытового назначения по видам производится по формуле:

Птр = Nр.обсл * Пн

где: Nр.обсл- количество работающих на стройплощадке, нуждающихся в определенных формах санитарно-бытового обслуживания. Принимаем наиболее загруженные смены Nmax=59

П^н- нормативный показатель потребности в площадях временных зданий на одного работающего.

-контора 5*4,8=24 м2

-душевая 24*0,45=10.8 м2

-сушилка 50*0,2=10 м2

-помещение для обогрева 50*1=50 м2

-помещение для отдыха и приема пищи 37*1/3=12м2

Перечень инвентарных зданий

Марка	Наименование	Площадь	Размеры
311-00	Контора производителей работ и мастеров-1шт мастеров4шт. 4шт	20м2	7.3х3
4810-23	Гардероб на 16 человек- 2шт	20.0м2	8.0х2.8
СКД	Гардероб –1шт	17.2м2	6.1х3.0
ПС-303	Столовая на полуфабрикатах на 8 посадочных мест	17.9м2	7.9х2.8
СПДО	Умывальная, душевая-1шт	17.2	5.9х3.9
5055-2	Туалет –2шт	2.25	2.7х2.0
ПЗО	Помещение для обогрева и отдыха-2шт	25м2	8.8х2.8
ПДП-3	Диспетчерский пункт, медпункт	21.2	8.7х2.9

-туалет для женщин 15*0,17=2.5 м2

-туалет для мужчин 44*0,07=3.0 м2

-гардероб 59х0.9=53м2

-столовая на полуфабрикатах 48х0.8/3=12,8м2

Расчет потребности в столовых производится исходя из одной трети работающих в наиболее загруженную смену.

Расчет площади гардеробов и сушилок производится на максимальную численность работающих на объекте.

Производственные временные здания и закрытые склады размещаются возможно ближе к местам потребления материалов, по внеопасных и монтажных зон.

4.6.4 Проектирование электрического освещения стройплощадки

Оно включает проработку систем общего равномерного освещения стройплощадки г выполнении СМР в темное время суток, местного рабочего освещения зоны производства СМР в темное время суток охранного наружного освещения, внутреннего освещения временных зданий и сооружений.

Общее равномерное освещение стройплощадки обеспечивается прожекторами. Количество прожекторов определяется по формуле:

N=m·Eн·kзп·S/Pл

m - коэффициент, учитывающий световую отдачу источников света и коэффициет полезного действия светильников,

Ен- нормативная освещенность рабочих мест и стройплощадки.

Принимается равной 10 лк для земляных и такелажных работ, 25 лк - для арматурных бетонных, монтажных, каменных, кровельных, гидроизоляционных работ, 50 лк - для плотницко - столярных, штукатурных, электротехнических,

сантехнических работ, устройства полов, монтажа оборудования, 100 лк - для малярных работ,

К_зп - коэффицииент запаса, учитывающий неравномерность прожекторного освещения, S - освещаемая площадь м2. =1.5

Она принимается для общего равномерного освещения равной площади

стройплощадки в заборе,

Р_л - мощность лампы прожектора, Вт.

При размещении прожекторов по контуру стройплощадки, расстояние между ними не должно превышать четырехкратной высоты подвеса. Для охраны стройплощадки в темное время суток освещенность на поверхности дорог, складов должна составлять не менее 0.5 як. Система внутреннего освещения временных зданий и сооружений проектируется исходя из показателей удельной мощности.

=10 шт.

Уточняем количество прожекторов по формуле:

N =Р_огр/4Н_м=343/4х10=9шт

Р_огр. - периметр ограждения стройплощадки. Н_м - высота подвеса прожектора.

При размещении прожекторов по контуру стройплощадки расстояние между ними не должно превышать 4-кратной высоты подвеса Принимаем 9 прожекторов марки ПЗС-35, мощностью лампы 500Вт с высотой подвеса 10м.

Количество прожекторов местного освещения зон для производства каменных работ равно

=6,98шт

Принимаем 7 прожекторов марки ПЗС-45, мощностью лампы 1000Вт с минимальной высотой подвеса 10м.

Количество прожекторов местного освещения зон внутренней отделки равно

=42,2шт

Принимаем 42 прожекторов марки ПЦЖ-400, мощностью лампы 400Вт с минимальной высотой подвеса 7м.

Рон=2х1000+7х1000+42х400=25.8 кВт

Для охраны стройплощадки в темное время суток для Е_н = 0,5 лк количество прожекторов ПЗС-45 - 2 шт.

Мощности системы внутреннего освещения расчитываются по формуле:

,

где - общая площадь временных зданий и сооружений различного

назначения, м² .

В_уд=15 Вт/м².

Вт=2,53кВт

■ Организация обеспечения строительного производства электроэнергией.

Расход электроэнергии с учетом коэффициентов:

• башенный кран…………….45 х0,7/0,5=63кВт

• растворонасос СО-30В…….4,0х0,6/0,7=3,43 кВт

• электрокраскопульт СО–61….0,27х0,45/0,6=0,2 кВт

• виброрейка СО-47 (2 шт.)……….1,2х0,45/0,6=0,9 кВт

• сварочный аппарат переменного тока СТН-350 (2 шт)…50х0,35/0,4=43,75кВт

• электроподогрев кирпичной кладки…

50кВт-час/м³ = (50х25/8,2)х0,6/0,85=11,57 кВт

итого………………………………………130 кВт

Р=1,1(130+2.53х1+25.08х0,8)=168кВт

Обеспечение стройплощадки электроэнергией осуществляется через внутриквартальные сети напряжением 380/220В через ИВРУ со счетчиком, рубильником и предохранителями.

4.6.5 Обеспечение строительной площадки водой

Расчет потребности во временном водоснабжении.

Временное водоснабжение предназначено для обеспечения строительной площадки водой для производственных (Q_пр), для заливки радиаторов (Q_дв) и хозяйственно-бытовых (Q_хоз) нужд.

Для решения этой задачи производится расчет потребности строительной площадки в воде, определяются источники временного водоснабжения, в соответствии с потребностью производится расчет диаметров трубопроводов и в соответствии со схемой временного водоснабжения осуществляется привязка водоводов и сооружений в плане.

Расход воды на производственные нужды:

где: К_н=1,2- коэффициент неучтенного расхода воды;

V_cⁱ - средний объем CМР i-го вида, выполняемых с использованием

воды, в натуральных измерителях в смену). Размерность натуральных

измерителей определятся показателями (табл.15) Cреднесуточный объем СМР

определяется делением общего объема на продолжительность выполнения

этого вида работ с использованием воды no календарному графику

строительства ;

q_i¹ - норма расхода воды в литрах на единицу измерения объема

i-гo вида СМР (см.табл.15).

K₁=1,2-1,5 - коэффициент неравномерности потребления воды

в течение смены ;

t - продолжительность потребления воды в течение смены, час.

Секундный расход воды на производственные нужды:

Qпр=0,09+0,31+0,09+0,002х2+0,004х2+0,009=0,52л/с

Расход воды на хозяйственно-бытовые нужды определяется по формуле

(л/сек)

где - количество работающих в наиболее загруженную смену, чел.;

- нормы потребности в воде, л/чел. в смену. Рекомендуется принимать

20-25 - для площадок с канализацией;

=2,5-3,0 - коэффициент неравномерности потребления воды на

хозяйственно-бытовые нужды.

=59*25*3/8,2*3600=0,15л/сек

Расход на противопожарные нужды.

Минимальный расход воды на противопожарные нужды определяют из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую струю, т.е. .

В связи с тем, что промышленность выпускает пожарные гидранты с минимальным диаметром 100 мм, диаметры труб временного водопровода должны быть такими же; однако для временного водопровода это нецелесообразно. Поэтому гидранты рекомендуется проектировать на постоянной линии водопровода, а диаметр временного водопровода рассчитывать без учета пожаротушения.

Qр=Qпр+Qхоз = 0,52+0,11=0,63л/с

Диаметр временной водопроводной сети:

где: 1000 – количество литров воды в 1 м³;

V - скорость движения воды в трубе, 1,5 м/с.

= 26мм.

Диаметр водопровода для пожаротушения

Qпож= 10л/с

Т.к Qр

4.6.6 Технико-экономическая оценка стройгенплана

Основные показатели:

1.Площадь строительной площадки в забope: 7852м²

2.Площадь возводимого объекта в наружных гранях: 770м²

3.Площадь временных зданий и сооружений: 1230м²4.Коэффициент использования площади по

запроектированному варианту стройгенплана: 0.875.Протяженность временных коммуникаций:

• Протяженность линий водопровода: 92.8 м

• Протяженность линий электропередачи: 140 м

• Протяженность канализации: 62м ■ Протяженность линий связи: 307м

4.7 Расчет каменной кладки

4.7.1Данные для расчета

Для экономии тепла и уменьшения расходов материала стен в проекте 9-тиэтажного жилого дома предусмотрена облегченная кладка.

1. Кирпич лицевой керамический по ГОСТ7484-78 Толщина облицовочного слоя 120мм.

Марка облицовочного материала должна быть на ступень выше марки основного материала стен.

1. Утеплитель пенополистирол ПСБ ГОСТ 15588-86 толщиной 130мм

2. Кирпич керамический по ГОСТ530-95 -380мм по таб.1

Т аблица 1

Утеплитель связан с облицовочным и несущим слоем гибкими связями из стеклопластика в расчета 0.5см2 на м2 поверхности стены.

Также в проекте для усиления каменной кладки предусмотрены:

• пояса из ж.б. балок в уровне плит перекрытия через этаж, раскрепляющие навесной слой.

• для обеспечения совместной работы стен и перекрытий и предотвращения образования трещин. Под перекрытиями устравиваются армокаменные пояса, укладываемые по наружным и внутренним стенам. Пояса укладываются начиная с 3-го этажа через этаж.

• В наружных стенах под опорами перемычек в местах пересечения наружных и внутренних стен на этажах где не предусмотрены арматурные пояса перекрытиями укладываются связевые арматурные сетки из продольных стержней диаметром 8 мм и поперечных - 4 мм с размером ячейки 100100 мм. В несущих стенах сетки заходят за грань первой плиты перекрытий.

4.7.2 Расчетная схема. Сбор нагрузок

Стену будем рассчитывать как однопролетную балку в уровне этажа

Таблица 2

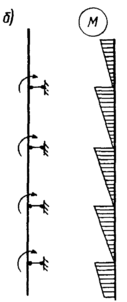

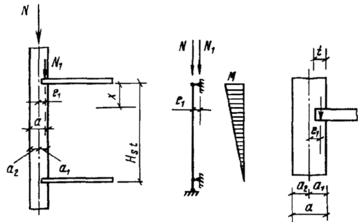

Конструкция стены, расчетные схемы и эпюры моментов	Формулы
	Nx=N+N1+N2; ; см

Сбор нагрузок:

Согласно СНиП 2.01.07-85* в зависимости от продолжительности действия различают постоянные и временные нагрузки.

Определяем нагрузку и изгибающий момент согласно таблице 2. Нагрузки собираем на этаж. Высота этажа 3000мм.

Постоянные и временные нагрузки на один метр стены приведены в таблице:

Элементы	Нормативная нагрузка	yf	Расчетная нагрузка
Сплошная кладка из кирпича на тяжелом растворе – 1.14м3	1800кг/м3х1.14 =2052	1.1	2257.2
Сплошная кладка из пустотелого керамического кирпича – 0.36м3	1500кг/м3х0.36 =540	1.1	594
Нагрузка от веса плит перекрытия на метр стены 1х0.22х3.5=0.77м2	150кг/м2х0.77 =115.5	1.1	127.05
Нагрузка от (балконов) лоджий	200кг/м	1.1	220
Равномерно распределенная нагрузка для квартир жилых зданий А=3.5м2	150кг/м2х3.5 =525	1.2	630
Итого:	gn= 3432.5	g = 3828.25
Снеговая нагрузка	224кг/м2х3.5= 784	1.6	1254.40
Всего: Всего на девять этажей:	4216.50 3432.5х9+ 784= 31676.5		5082.65 3828.25х9+ 1254.4= 35708.65

Расчетная нагрузка на несущий слой первого этажа в расчете на 1 метр длины составила 36т/м.

4.7.3 Расчет несущей способности неармированной кладки

При расчете многослойных стен на прочность с гибким соединением слоев. Каждый слой следует рассчитывать раздельно на воспринимаемые им нагрузки, нагрузки от покрытий и перекрытий должны передаваться только на внутренний слой. Нагрузку от собственного веса утеплителя следует распределять на несущие слои пропорционально их сечению.

Характеристики
