144208 (594027), страница 4

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 4)

Перед нанесением накрывочного слоя поверхность затвердев­шего грунта смачивают водой для лучшего сцепления штукатур­ных слоев. Раствор наносят тонкими слоями и разравнивают. Разравнивают раствор соколом (на небольших площадях), правилом или малкой. Прави­лом разравнивают' раствор по растворным (рис. 2, а) или инвентарным (рис. 2, б) мая­кам. Правило прикладывают к штукатурке и одновременно контролируют ровность поверхности. В местах выемок нано­сят раствор и выравнивают по­верхность, выпуклые места сре­зают отрезовкой. При стыко­вании одной захватки накрыв-ки с другой с ранее нанесенной срезают кромку под углом 30° и к срезанной части накладывают новую порцию раствора.

Малками (рис. 2, в) разравнивают раствор, нанесенный механизированным способом по маякам 1 (на больших площа­дях). Малку укрепляют на рукоятке 4.

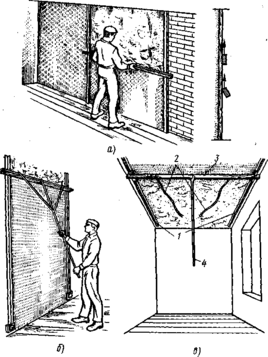

Рис.2. Разравнивание раствора:

а — правилом по растворным вертикальным маякам, б — правилом на ручке по металлическим маякам, в — малкой на потолке по деревянным

маякам; / — маяки, 2 — веревки, 3 — малка, 4 —рукоятка

Примечание. Источник: [3,74]

Раствор разравнивают путем возвратно-поступательного движения малки по стене и потолку.

После разравнивания раствора, исправления всех дефектов по­верхность затирают вручную терками (вкруговую и вразгонку) и затирочными машинками. При затирке вкруговую (рис. 3, а) терку прижимают плотно к поверхности штукатурки и делают круговые движения против часовой стрелки. Бугорки и неровнос­ти срезают ребрами терки. Затираемую поверхность штукатурки смачивают водой с помощью кисти-окамелка, чтобы предохра­нить накрывку от подсыхания в процессе затирки.

При затирке вкруговую на поверхности штукатурки остаются слегка заметные кругообразные следы, поэтому при высококаче­ственной отделке затирку вкруговую дополняют затиркой враз­гонку теркой, хорошо очищенной от раствора (рис.3, б). Терку плотно прижимают к поверхности и производят ею прямолиней­ные движения — взмахи. Качество затертой штукатурки повы­шается, когда затирку вразгонку выполняют сначала деревянной теркой, а затем теркой, полотно которой обито войлоком и фет­ром.

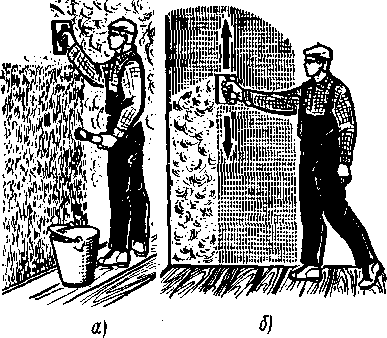

Рис. 3 Затирка штукатурки вручную: вкруговую – а, вразгонку – б

Примечание. Источник: [3, с.75]

Затирку механизированным способом производят пневматиче­скими или электрическими машинами. Включают машины, при­ставляют ее диски к поверхности штукатурки (рис. 4) и водят по ней с нажимом, регулируя скорость перемещения затирочного диска. При работе электрической машиной на руки надевают электрозащитные рукавицы или перчатки, под ноги подкладывают резиновый коврик.

Рис. 4. Затирка штукатурки механизированным способом

Примечание. Источник: [3, с75]

Чтобы избежать шпатлевания и производить окрашивание непосредственно по штукатурке, применяют беспесчаную накрывку. Чем чище и тщательнее разровняли раствор накрывки, тем легче его затирать. Раствор приготовляют из известкового теста с осадкой стандартного конуса 12 см и гипса. Гипс и известковое тесто, хорошо перемешанное, чтобы оно было однородной густо­ты, пропускают через сито с отверстиями не более 1 X 1 мм.

Раствор приготовляют небольшими порциями без замедлите­лей схватывания гипса. Слегка схватившийся раствор не исполь­зуют. Грунт перед нанесением накрывки выравнивают и смачи­вают водой. Раствор наносят слоем 2...3 мм, разравнивают и за­глаживают металлическими гладилками.

2.2. Облицовочные и мозаичные работы в зимнее время

Облицовочные работы

К началу облицовочных работ в зимнее время должны быть закончены стро­ительно-монтажные работы, а системы отопления и вентиляции под­ключены к источникам тепла. В случае необходимости пользуются? дополнительной системой временного отопления, а также времен­ной системой вентиляции. Применять открытые жаровни и печи-;, времянки нельзя. Постоянная и временная системы вентиляции дот лжны быть рассчитаны на двух-, трехкратный обмен воздуха в час при относительной влажности не более 70 %. Внутренние отделоч­ные работы разрешаются при температуре воздуха внутри зданий, около наружных стен на высоте 0,5 м от пола не ниже 10°С. Такую температуру нужно поддерживать не менее 2 суток до начала отде­лочных работ, в течение всего времени работ, а также в течение 15 суток в законченных отделкой помещениях. Влажность кирпичных, бетонных и других стен, подлежащих облицовке из природного камня (травертин, мрамор, известняк), не должна превышать 8%; степень влажности определяют лабораторным путем. Кирпичные стены, сложенным методом замораживания, облицовывают только после оттаивания кладки со стороны облицовки на глубину не менее по­ловины толщины стены.

Внутренние поверхности, подверженные быстрому охлаждению (оконные и дверные откосы, ниши), облицовывают до наступления морозов. После наступления холодов их можно облицовывать только с помощью утепления, прогрева или отогрева. Для сокращения сро­ков отогрева, а также для отогрева отдельных помещений применя­ют моторные подогреватели, теплогенераторы и электрокалорифе­ры. Для отогрева отдельных мест используют установки с газовыми горелками инфракрасного излучения и электротермоизлучатели. Для контроля за процессом отогрева и работой отопительно-вентиляци-онных агрегатов служит гигрометр с термометром или психрометр. Эти приборы устанавливают у внутренних стен помещений на высо­те 1,5 м от пола. Замеры производят не менее 6 раз в сутки, температуру наружного воздуха замеряют 4 раза в сутки или используют дан­ные ближайшей метеостанции. На основании этих замеров с по­мощью графиков определяют продолжительность сушки помещений.

Наружные облицовочные работы при темпера­туре воздуха ниже 5°С допускаются, если применяют растворы, содержащие химические добавки, понижающие температуру замерзания раствора: хлористый кальций, углекислый калий (поташ) и нитрит натрия. Добавки вводят при затворении растворной смеси и количестве, зависящем от температуры воздуха. Приготовлять, транспортировать и хранить растворы и мастики для облицовочных работ следует так, чтобы укладываемый раствор или мастика имели температуру не ниже 15°С. Поэтому в помещениях, где находятся бункера и установки для приема и транспортирования растворов и не утепленные растворопроводы, температура должна быть не ниже 10°С. При облицовке поверхностей плитами из природного камня твердение цементного раствора для заливки зазора между плитой и стеной достигается с помощью противоморозных добавок или элек­тропрогрева. Замораживать раствор можно, если он приобрел 50% проектной прочности. В этом случае после наступления положительной температуры раствор продолжает твердеть и достигает проектной прочности. Требуемая прочность цементного раствора к момен­ту его замерзания достигается ускорением твердения раствора в период между укладкой и замерзанием Чтобы ускорить твердение раствора, применяют: специальный состав раствора; улучшенные ме­тоды изготовления и укладки растворной смеси; добавки — ускори­тели твердения и противоморозные. При подборе состава раствора предусматривают применение цементов повышенной активности и марки, обогащение зернового состава песка и уменьшение водоцементного отношения. Улучшают методы изготовления и укладки рас­творной смеси путем увеличения времени перемешивания. Для твер­дения раствора при отрицательной температуре применяют хлорис­тый натрий совместно с хлористым кальцием в количестве до 7,5%, нитрит натрия — до 10% и поташ — до 15% от массы цемента. Про­центное содержание добавок, как правило, определяют опытным пу­тем или принимают в соответствии с указаниями специальных ин­струкций. Добавки хлористого кальция, хлористого натрия и поташа нередко дают высолы на поверхности конструкции, поэтому приме­нять их следует осторожно. Электролиты типа нитрита натрия, хло­ристого кальция и некоторые другие улучшают свойства растворов при комбинированном их применении с гидрофобными добавками. Нитрит натрия в оптимальном количестве благоприятно влияет на прочность затвердевших растворов, особенно гидрофобированных. Добавка 5% нитрита натрия в расчете на твердую соль обеспечивает твердение растворов как в нормальных условиях, так и при пониженной положительной температуре и повышенной влажности. Если раствор твердеет при температуре до -10°С, прочность раствора или повышается, или равна марочной прочности образцов, твердевших в нормальных условиях.

Повышение прочности растворов при применении добавки нитрита натрия объясняется тем, что в системе образуется кальци­евая соль азотистой кислоты, хорошо растворяющаяся и воде. За счет увеличения концентрации ионов кальция в системе подавляется гидролиз трехкальциевого силиката. При этом замедляются процессы гидратации и схватывания раствора. Это особенно важно в начальный период твердения, так как удобоукладываемость раствора улучшается, сцепление его с ка­менными материалами увеличивается.

Цементные растворы с добавкой нитрита натрия сохраняют подвижность более длительное время, чем растворы без добавок. При наружной облицовке поверхностей природным камнем в зим­нее время на растворах с добавкой нитрита натрия необходимо вы­полнять следующие основные требования:

• перед началом работ облицовываемые поверхности, облицо­вочные плиты и металлические детали должны быть очищены от снега и наледи механическим путем, а затем горячим воздухом; за­прещается использовать для очистки горячую воду;

• для облицовки следует применять цементный раствор марки не ниже 75 с добавкой нитрита натрия, приготовленный на цемен­те марки не ниже 400, подвижностью 7 — 9 см с водоцементным отношением не более 0,5;

• в процессе облицовки необходимо осуществлять строгий конт­роль за достижением раствором в швах конструкции прочности не менее 20 от проектной марки; очисткой облицовываемых повер­хностей, креплений и плит облицовки от наледи и снега; подвиж­ностью и прочностью цементного раствора; наличием в растворе нитрита натрия;

• растворы с добавкой нитрита натрия запрещается применять при наличии соприкасающихся с раствором элементов из алюми­ния или его сплавов.

Применение противоморозных добавок и подогрев заполнителя, отдаляющие момент замерзания раствора, недостаточны при температуре ниже — 10 С. Электропрогрев раствора позволяет вести обли­цовочные работы при любых низких температурах без снижения ка­чества цементного раствора. При электропрогреве пропускают ток через уложенный цементный раствор с применением стальных элек­тродов. Различают трансформаторный электропрогрев с помощью понижающего трансформатора и бестрансформаторный — током се­тевого напряжения. Электропрогрев чаще всего осуществляют при пониженном напряжении, так как металлические детали крепления плит природного камня нарушают равномерное распределение тока по сечению конструкции, в деталях крепления наблюдаются мест­ные резкие перефевы с усиленным испарением влаги, отрицательно влияющим на качество раствора. Основной проводник тока в рас­творной смеси — вода с растворенными в ней минеральными ве­ществами. По мере твердения раствора электропроводность его уменьшается, снижаются сила тока и количество выделяемой теп­лоты, что вызывает понижение температуры раствора.

Для выдерживания проектного режима в процессе электро­прогрева приходится повышать напряжение. Растворная смесь пе­ред включением тока должна иметь температуру не ниже 5°С, по­этому ее приготовляют на подогретых составляющих и транспор­тируют в утепленных автосамосвалах. Предельные температуры изотермического электропрогрева зависят от вида и марки цемен­та и от модуля поверхности конструкции. Чем меньше активность цемента и модуль поверхности, тем больше предельная темпера­тура нагрева. Продолжительность изотермического прогрева оп­ределяют расчетом, а также на основании экспериментальных дан­ных для цементов разных видов и марок. Так, для портландцемен­та марок 400 — 500 при температурах прогрева 50 и 60°С для достижения 50%-й прочности продолжительность изотермическо­го прогрева должна быть соответственно не менее 28 и 24 ч, для 70%-й прочности — 48 и 36 ч. После изотермического прогрева раствор охлаждают медленно, на 2 — 3 град./ч, чтобы исключить температурные напряжения.

Покрытия полов из плит природного камня в зимнее время устраивают только в том случае, если основание под покры­тие не подвергалось действию отрицательных температур более чем в течение суток. В противном случае основание необходимо ото-феть до температуры не ниже 5°С. Если цементные растворы при­готовляют на месте укладки, целесообразно применять сухие рас­творные смеси заводского изготовления, которые нужно завозить в помещение не позднее чем за сутки до употребления. Независимо от места приготовления температура цементного раствора при ук­ладке должна быть не ниже 15°С. Поэтому растворы приготовляют па подогретой воде и транспортируют в утепленных автосамосва-нах. Готовые покрытия полов из природного камня следует выдер­живать при температуре не ниже 10°С в течение 12 суток.

При производстве облицовки синтетичес­кими материалами необходимо, чтобы внутри помещения температура воздуха возле наружных стен на уровне пола и темпе­ратура нижележащего слоя пола, а также облицовываемой повер­хности стен и потолков была не ниже 10°С. Клеи, мастики и обли­цовочные материалы следует использовать с температурой не ниже 15°С. В помещениях с готовой синтетической облицовкой или пок­рытием пола температуру воздуха необходимо поддерживать не ниже 10°С. Чтобы поддерживать такую температуру, обычно используют постоянное или временное отопление, а также паровые, электри­ческие или огневые калориферы. Для подогрева синтетических об­лицовочных материалов и покрытий полов иногда применяют элек­трические и газовые плиты. При внутренних облицовочных работах и устройстве покрытий полов с применением синтетических мате­риалов в зимнее время тщательно проветривают помещения. В об­щественных и промышленных зданиях при производстве этих ви­дов работ должна действовать постоянная система вентиляции. В случае необходимости пользуются дополнительной системой вре­менной вентиляции. При производстве облицовочных работ и ус­тройстве покрытий полов в зимнее время особое внимание обра­щают на влажность поверхностей и их просушку. Повышенная влаж­ность стен или оснований под полы резко снижает прочность сцепления с клеями или мастиками, что ухудшает качество обли­цовки. Для просушки поверхностей применяют воздухонагревате­ли, ламповые излучатели (софиты) или калориферы.

Характеристики

Список файлов ВКР
