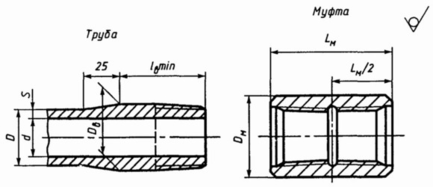

Рис.2.Гладкая насосно-компрессорная труба и муфта к ней

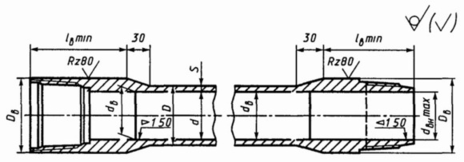

Рис.3.Насосно - компрессорная труба с высаженными наружу концами и муфта к ней- ( В )

Рис.4.Насосно - копрессорные трубы безмуфтовые с высаженными наружу концами – НКБ

Рис. 5 Примеры соединения труб НКТ зарубежного производства

2.3 Применение НКТ

Наиболее распространённое применение НКТ в мировой практике нашло при штанговом насосном способе добычи нефти, который охватывает более 2/3 общего действующего фонда.

В России станки-качалки выпускаются по ГОСТ 5866-76, устьевые сальники - по ТУ 26-16-6-76, НКТ - по ГОСТ 633-80, штанги - по ГОСТ 13877-80, скважинный насос и замковые опоры - по ГОСТ 26-16-06-86.

Возвратно-поступательное движение плунжера насоса, подвешенного на штангах, обеспечивает подъем жидкости из скважины на поверхность. При наличии парафина в продукции скважины на штангах устанавливают скребки, очищающие внутренние стенки НКТ. Для борьбы с газом и песком на приеме насоса могут устанавливаться газовые или песочные якоря.

Рис. 2.3 Скважинная штанговая насосная установка (УСШН)

Скважинная штанговая насосная установка (УСШН) состоит из станка-качалки 1, оборудования устья 2, колонны НКТ 3, подвешенных на планшайбе, колонны насосных штанг 4, штангового насоса вставного 6 или невставного 7 типа. Вставной насос 6 крепится в трубах НКТ с помощью замковой опоры 5. Скважинный насос спускается под уровень жидкости.

2.4 Характерные отказы НКТ

Одной из характерных особенностей современной нефтегазодобычи является тенденция к ужесточению режимов эксплуатации скважинного оборудования, в том числе и трубных колонн. Трубы нефтяного сортамента, прежде всего насосно-компрессорные (НКТ) и нефтепроводные, в процессе эксплуатации особенно интенсивно подвергаются коррозионно-эрозионному воздействию агрессивных сред и различным механическим нагрузкам.

По данным промысловой статистики, доступным на сегодняшний день, количество аварий с НКТ в ряде случаев достигает 80% от общего числа аварий скважинного оборудования. При этом затраты на ликвидацию неблагоприятных последствий коррозионных разрушений составляют до 30% от затрат на добычу нефти и газа.

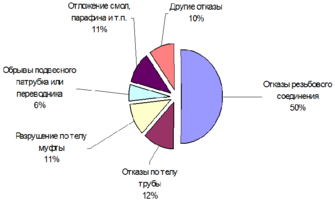

Рис. 2.4 Распределение отказов с НКТ по видам

В большинстве случаях «доминирующими» – порядка 50%, являются отказы НКТ, связанные с резьбовым соединением (разрушение, потеря герметичности и т.д.). По данным Американского нефтяного института (API) по причине разрушения резьбовых соединений количество аварий НКТ составляет 55%. На рис..3.4 представлена диаграмма распределения отказов с НКТ по видам.

Это свидетельствует об актуальности проблемы повышения коррозионной стойкости и долговечности труб нефтяного сортамента. Приобретая насосно-компрессорные трубы (НКТ), потребитель, главным образом, интересуется их сроком службы, способностью противостоять воздействию эксплуатационной среды. При этом большое значение уделяется резьбовому соединению – паре «труба-муфта».

Обрывы труб по резьбе и телу происходят вследствие:

- несоответствия используемых труб условиям эксплуатации;

- неудовлетворительного качества труб;

- повреждения резьбы из-за отсутствия предохранительных элементов;

- применения несоответствующего или неисправного оборудования и инструмента;

- нарушения технологии проведения спуско-подъемных операций или износа резьбы при многократном свинчивании - развичивании;

- усталостного разрушения по последней нитке резьбы, находящейся в сопряжении;

- применения в колонне элементов или соединений, не соответствующих техническим условиям и стандартам;

- действия определенных усилий и факторов, обусловленных особенностями способа эксплуатации скважин (вибрацией колонны, истиранием ее внутренней поверхности штангами и т.п.).

Для скважин, оборудованных электропогружными установками, наиболее часто встречающимися авариями является срыв резьбового соединения в нижней части колонны НКТ, испытывающей воздействие работающего агрегата.

Для предотвращения указанных аварий рекомендуется тщательно крепить резьбовые соединения труб, находящихся в нижней трети колонны, а также использовать в этой части лифта трубы с высаженными наружу концами, крутящий момент для свинчивания которых в среднем в два раза превышает момент свинчивания для гладких труб.

Для фонтанного и глубиннонасосного способов добычи наиболее характерна аварийность с трубами в верхних интервалах лифтов как наиболее нагруженных. В первом случае это связано с раскачиванием подвески при прохождении газовых пачек и значительными растягивающими нагрузками от массы колонны, а во втором - с периодическим удлинением колонны и большими растягивающими усилиями.

Для предотвращения данных аварий рекомендуется в верхних интервалах лифтов использовать гладкие НКТ повышенных групп прочности или применять трубы с высаженными наружу концами.

Негерметичность резьбовых соединений под воздействием внешнего и внутреннего давления может быть вызвана следующими причинами:

- повреждением или износом резьбы;

- нарушением технологии проведения спуско-подъемных операций;

- применением труб, не соответствующих условиям эксплуатации и способу добычи;

- неправильным выбором смазки.

Обрыв труб и их негерметичность могут быть вызваны коррозией: точечной коррозией внутренней и наружной поверхности, коррозионным и сульфидным растрескиванием под напряжением и т.д. Рациональные способы борьбы с коррозией глубинного оборудования выбирают в зависимости от конкретных условий эксплуатации месторождений.

2.5 Расчёт НКТ на прочность

Прочностной расчёт насосно-компрессорных труб (НКТ):

По страгивающей нагрузке

Под страгивающей нагрузкой резьбового соединения понимают начало разъединения резьбы трубы и муфты. При осевой нагрузке напряжение в трубе достигает предела текучести материала, затем труба несколько сжимается, муфта расширяется и резьбовая часть трубы выходит из муфты со смятыми и срезанными верхушками витков резьбы, но без разрыва трубы в её поперечном сечении и без среза резьбы в её основании.

Где D_ср - средний диаметр тела трубы под резьбой в её основной плоскости, м

σ_т – предел текучести для материала труб, Па

D_внр – внутренний диаметр трубы под резьбой, м

В – толщина тела трубы под резьбой, м

S - номинальная толщина трубы, м

α – угол профиля резьбы для НКТ по ГОСТ 633-80 α = 60º

φ – угол трения, для стальных труб = 9º

I – длина резьбы, м.

Максимальная растягивающая нагрузка при подвеске оборудования массой М на колонне НКТ составляет

Р_max = g L q + M g

Где q – масса погонного метра трубы с муфтами, кг/м. Если Р_ст < Р_max , то рассчитывают ступенчатую колонну.

Глубину спуска для различных колонн определяют из зависимости

Для равнопрочных (высаженных наружу) труб вместо Р_стi определяется предельная нагрузка Р_пр

n₁ – запас прочности (для НКТ допускается n₁ = 1,3 – 1,4)

D_н, D_вн – наружный и внутренний диаметр трубы.

В условиях наружного и внутреннего давления дополнительно к осевым σо действуют радиальные σ r и кольцевые σ к напряжения.

σ_r = -Р_в или σ_r = -Р_н

,

Где Р_в и Р_н соответственно внутреннее и наружное давление. По теории наибольших касательных напряжений находят эквивалентное напряжение

σ_э = σ₁ – σ₃,

где σ₁ , σ₃ соответственно наибольшее и наименьшее напряжения.

Для различных условий эксплуатации формулы для определения эквивалентного расчетного напряжения приобретают следующий вид:

σ_э = σ_о + σ_r при σ_о > σ_к > σ_r

σ_э = σ_к + σ_r при σ_к > σ_о > σ_r

σ_э = σ_о + σ_к при σ_о > σ_r > σ_к

Из рассмотренных случаев следует, что при Р_н > Р_в максимально возможная длина пускаемой колонны будет меньше, и ее определяют по формуле:

Где n₁ – запас прочности = 1,15

При действии на НКТ циклических нагрузок ведется проверка на страгивающую нагрузку и усталость. Определяют наибольшую и наименьшую нагрузки, по которым определяют наибольшее, наименьшее и среднее напряжение σ_m, а по ним – амплитуду симметричного цикла (σ_а). Зная (σ_-1) – предел выносливости материала труб при симметричном цикле растяжения – сжатия определяют запас прочности:

Где σ_-1 – предел выносливости материала труб при симметричном цикле растяжения – сжатия

к_σ – коэффициент, учитывающий концентрацию напряжений, масштабный фактор и состояние поверхности детали

Ψ_σ – коэффициент, учитывающий свойства материала и характер нагружения детали.

Предел выносливости для стали группы прочности Д равен 31МПа при испытании в атмосфере и 16МПа – в морской воде. Коэффициент Ψ_σ – 0,07…0,09 для материалов с пределом прочности σ_n – 370…550Мпа и Ψ_σ – 0,11…0,14 – для материалов с σ_n – 650…750МПа.

По сжимающей нагрузке при опоре НКТ о пакер или забой.

При опоре низа колонны НКТ о забой или на пакер может возникать продольный изгиб труб. При проверке труб на продольный изгиб определяют критическую сжимающую нагрузку, возможность зависания труб в скважине и прочность изогнутого участка.

Колонна НКТ выдерживает сжимающие нагрузки, если допускаемая критическая нагрузка Р_кр > Р_уст n_ус,

Где

3,5 – коэффициент, учитывающий защемление колонны НКТ в пакере

J – момент инерции поперечного сечения трубы . D_н, D_вн – наружный и внутренний диаметр трубы, при колонне НКТ, состоящий из секций разного диаметра, в расчет принимаются размеры нижней секции, в нашем случае параметры d_нкт. λ – коэффициент, учитывающий уменьшение веса труб в жидкости,

λ

q – масса одного погонного метра труб с муфтами в воздухе, кг/м D_обс.вн – внутренний диаметр обсадной колонны, м. Если выполняется неравенство Р_уст > РI_max – происходит зависание труб в скважине, где РI_max – предельная нагрузка, действующая на забой, при любом увеличении сжимающего усилия в верхнем конце колонны труб. При изгибе труб на большой длине возможно зависание изогнутых труб НКТ за счет рения их об осадную колонну. При этом на пакер передается не весь вес изогнутой колонны. В этом случае, если на верхнем конце колонны неограниченно увеличивать сжимающее усилие, то нагрузка, передаваемая колонной НКТ на забой, не превысит величины
