При технічному огляді барабану їх очищають, протирають оглядають, перевіряють їх кріплення, стан підшипників, кришок, втулок та інших елементів збірних одиниць. Місцеві пошкодження нарізок барабану може бути виправлено на місці наплавленням. При зменшенні товщини стінки більше ніж на 20% від її початкового розміру барабан підлягає заміні.

Роботи по технічному нагляді канатів вміщують очистку, зовнішній огляд, промащення і перевірку кріплення. Зовнішній огляд стану канату проводять після очищення з особливою увагою, оглядаючи ділянки найбільшого зношення.

Технічний огляд колодкових гальм включає перевірку посадки гальмівного шківа на валу, контроль змащування гальмівних колодок і поверхонь шківа, регулювання гальмівного моменту і відходу колодок, змащення шарнірів важелів. Зношення гальмівних колодок не повинно перевищувати 40% їх товщини на заклепках і 60% на клею.

При технічному огляді муфт постійному контролю підлягають: стан посадок напівмуфт на валах, рівень мастила в порожнинах зубчатих муфт. Зношення зубців не повинно перевищувати 30% від першо-початкових розмірів. В іншому випадку муфта підлягає заміні. Пружно пальцеві муфти з послабленою посадкою болтів, неповною їх кількістю, і пошкодженими їх еластичними кільцями до роботи не допускаються.

3 Карта змащення

Будь-яке змащувальне мастило являє собою мастильну основу - базове мастило, до якого входять присадки різного функціонального призначення.

Головним призначенням змащення є зниження витрат на тертя й зменшення зносу поверхонь між якими відбувається тертя. Змащення використовується також для підводу тепла, запобігання від корозії деталей та усунення продуктів зносу.

Для змащення вузлів тертя металургійного обладнання використовуються три типи мастильних матеріалів.

- рідкі (мінеральні мастила)

- густі ( консистентні пасти та пластичні мастила)

- тверді( сухі)

Нагляд за конструкцією і діючими вузлами, налагодження і змащування проводять під час технологічної перерви. Змащування відбувається для тих деталей які труться або обертаються.

При виборі мастильних матеріалів для вузлів тертя і консервації виробів керуються наступними характеристиками, при цьому потрібно ретельно аналізувати і враховувати умови їх використання.

При виборі рідинних мастил потрібно намагатись максимально наблизитись до умов рідинного змащення. Підвергаються змащувальні матеріали по формулам, довідниковим документам та від коректують із урахуванням експериментальних даних або експлуатаційного досвіду.

Підшипники електродвигуна змащуються циліндровим маслом або трансформаторним.

Муфти змащуються в масляній ванні, мастилом А50И. Можливо використання більш пластичного мастила в умовах ПВ-100-важкому режимі роботи.

Зубчата передача або редуктор змащується картерним методом: в масляній ванні обертаються зубчаті передачі. Рівень наливки мастила у редуктор визначається щупом (min/max) або у закритому стані для визначення відміток тіл, максимально на 2/3 зуба проміжного колеса на середнє колесо.

Мастила повинно бути стільки літрів порівняно з потужністю, що воно повинно покривати тільки зубці (бо зменшується КПД).

Підшипники кочення - готовий виріб, який складається з зовнішнього кільця, внутрішнього (стандартизоване).Тіла кочення: шарики або різні ролики та сепаратор. Їх підбирають з числа стандартних. Підшипники кочення змащуються мінеральними мастилами і пластичними мастильними матеріалами.

Коли використовують мінеральні мастила то цей спосіб має ряд переваг: зменшується пусковий момент, допускається більш висока частота обертання, і температура у вузлах тертя, спрощується заміна відпрацьованого мастильного матеріалу, забезпечується можливість використання простого способу змащення.

Коли використовують пластичні мастильні матеріали , більш рідинний догляд за підшипниками , що особливо важливо при ізольованих змащувальних точках:

- простота ущільнень вузлів тертя

- відсутність витікання із них мастильного матеріалу

- більш висока надійність роботи таких об’єктів, де випадкове припинення подачі мастила може привести до аварії.

В підшипниках кочення йде менше витрат на змащення, менше тепловиділення, менше важкості у системі змащення, менші витрати.

4 Розрахункова частина

4.1 Визначення додаткових даних для розрахунку

Діаметр вихідного валу

4.2 Визначення необхідної потужності електродвигуна

Початкові данні

Діаметр зубчатого колеса вала d=500мм

Сила натягу канату F=500кН

Швидкість переміщення канату V=0,03м/с

Частота обертання барабану 1об/хв

Кут повороту фурми 360˚

ККД привода 0,9

Діаметр барабану механізму D=0,4мм

Діаметр барабану фурми D=0,6мм

1. Визначаємо потужність електродвигуна

F=300кН – зусилля

кВт

По каталогу вибираємо електродвигун МТКВ 311-8 потужністю Р_дв=9кВт; n=635об/хв – частота обертів

4.3 Кінематичний та силовий аналіз роботи редуктора

Початкові дані:

Потужність електродвигуна Р_дв=9кВт

Частота обертання n_дв=635об/хв.

Загальне передаточне число привода

Для того щоб отримати таке передаточне число приймаємо редуктор двохступінчатий ЦД2-75М з передаточним числом 63 потужністю 11,9кВт та одноступінчатий редуктор РЦ1-150А потужністю 9,3кВт, з передаточним відношенням на барабанах дорівнює

Таким чином умова виконана необхідна редукція руху дотримується

Визначення частоти обертання та обертових моментів на валах

Частота обертання:

1) на першому валу

об/хв.

2) на другому валу – проміжному

3) третій вал (він вихідний вал першого редуктора і він же вхідний вал другого редуктора)

об/хв.

об/хв.

об/хв.

Таким чином необхідна редукція досягається

Кінематичний та силовий аналіз редуктора

4.4 Вибір та розрахунок муфти

1. По першому крутячому моменту по каталогу вибираємо муфту МПВП ГОСТ 21424-75 з крутячим моментом 250 d_в=40мм

2. По третьому моменту вибираємо муфту МПВП ГОСТ 21424-75 з крутячим моментом 8000 d_в=125мм

4.5 Розрахунок підшипника на довговічність

По обертовому моменту на барабані визначаємо діаметр четвертого валу

- допустима напруга на кручення

По каталогу вибираємо підшипник радіальний №236 ГОСТ 8338-75

Внутрішній діаметр d=180мм

Зовнішній діаметр D=320мм

Шириною b=52мм

с=178000Н – динамічна вантажопідйомність

с₀=200000Н – статична вантажопідйомність

4.6 Розрахунок деталі на міцність

Початкові дані:

Обертовий момент на валу Т₄=50274Нм

Діаметр валу d=180мм

Кути зачеплення α=20º;

Довжина шестерні: нарізної частини l₁=180мм; хвостовика l₂=80мм

Беремо четвертий вал

Колова сила

Радіальна сила

Осьова сила

Визначаємо реакції опор підшипників

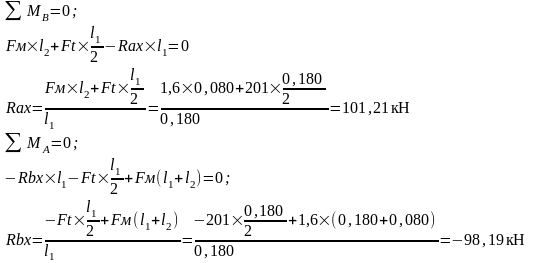

Вертикальна площина

Перевірка:

Згинальних моментів відносно вісі х

М_А=0; М_В=0; кНм

Горизонтальна площина

Перевірка:

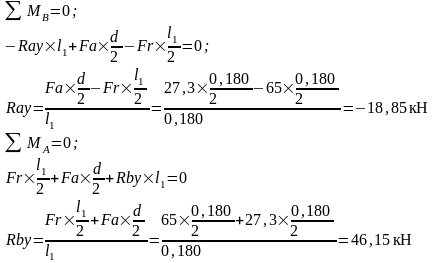

Згинальних моментів відносно вісі y

М_А=0; М_В=0; кНм

Нм

Визначаємо сумарні згинальні моменти в найбільш перевантажених перерізах

4.7 Вибір гальма

Визначаємо гальмівний момент з урахуванням коефіцієнта запасу гальмування. Правилами Державного нагляду групи режиму роботи даного механізму 5М для якого коефіцієнт тертя К_т=2

Нм

Приймаємо стандартне гальмо із слідкуючою характеристикою:

Тип ТКТГ-200М

Гальмівний момент Т_г=300Нм

Діаметр гальмівного шківа Д_ш= 200мм

Розміри важільної системи а=170мм; h=340 мм

Ширина гальмівного шківа В=90мм

Визначаємо силу тертя між колодками і шківом

кН

Зусилля приживання гальмівних колодок до шківа

кН

де: f=0,45 – коефіцієнт тертя між колодкою та шківом

Замкнуте зусилля гальма

кНм

5 Охорона праці

5.1 Заходи з техніки безпеки при ремонті та експлуатації

На металургійному підприємстві не один робітник не може допуститися до роботи без інструктажу з техніки безпеки. Постійний нагляд за технічним станом, своєчасне проведення профілактичних оглядів і ремонтів-необхідна умова безпеки експлуатації обладнання. Кожний робочий, який обслуговує обладнання, повинен бути оснащений відповідним спецодягом та справним інструментом. Всі деталі і частини механізму, які рухаються, повинні огороджуватись. Обтирання, чистку і ремонт обладнання слід проводити тільки при повній його зупинці. Змащення вузлів без зупинки може проводитися тільки за допомогою централізованої системи змащення або при допомозі маслянок. Робота по ремонту, монтажу або демонтажу обладнання може проводитися тільки при наявності плану організації робіт встановлено з урахуванням умов з техніки безпеки. Всі електродвигуни, машинні механізми повинні бути заземлені. Основними причинами травматизму при виконанні ремонтних, монтажних і очисних робіт є незадовільна організація робочого місця, непідготовленість робочого місця, недотримання правил техніки безпеки. В плані робіт по ремонту вказується послідовність всіх ремонтних операцій; місце розміщення частин обладнання, які знімаються; розміщення матеріалів і деталей, які будуть монтуватися на заміну знятим; визначають місця для розміщення відходів, бруду, які вилучаються при очищенні обладнання. Перед початком ремонтних робіт всі робітники ознайомлюються з частиною плану, яка до них відноситься і отримують інструктаж з техніки безпеки. Бригада, яка веде вогневі роботи повинна бути забезпечена пристроями, інструментами і захисними засобами.

Для забезпечення безпеки ремонтних робіт треба надійне вимикання електроживлення. При зупинці на ремонт обладнання з обертаючими і рухаючими деталями проводиться подвійне вимкнення електроживлення і виділенням запобіжників, роз’єднують муфти, знімають приводні ремені та інше. На електропускових пристроях повинен бути вивішений плакат “Не вмикати працюють люди“.

Причинами травматизму можуть служити недотримання працівниками правил техніки безпеки, недостатні знання технологічних виробничо-технічних інструкцій, робота несправним інструментом, погана організація роботи на дільниці, відсутність чистоти на робочих місцях і погане освітлення промислових приміщень.

Деякі правила по техніці безпеки і охороні праці є загальними для всіх сталеплавильних цехів. Ходити дозволено тільки по тротуарам, доріжкам і переходам. Забороняється ходити по рейковим шляхам возика для подачі чавуну в конвертор, видачі сталі із під конвертерів і подачі металобрухту до конвертерів.

Необхідно прислухуватися до сигналів рухомого транспорту і звертати увагу на попереджувальні написи і плакати по техніці безпеки. Кожний працівник повинен виконувати доручену йому роботу і не передавати її іншим без дозволу керівників.

Для попередження пожежі або вибуху встановлюють вибухово-захисне електрообладнання. При проведені технологічних процесів і експлуатації обладнання утворення полум’я в середині апаратури можливо при зберіганні легкозаймистих рідин. Кожне робоче місце повинне бути оснащено засобами пожежогасіння, це може бути вода, вогнегасники, пісок. При ремонтних роботах ремонтний персонал повинен дотримуватися протипожежної безпеки, якщо робітники використовують електрозварювання і газозварювання то дроти не повинні перехрещуватися і т.д. При електрозварюванні держак повинен бути ізольований, усі кріплення повинні бути добре закріплені, поряд не повинні знаходитися горючі або змащувальні матеріали.
