1.3 Основное оборудование для улавливания бензольных углеводородов

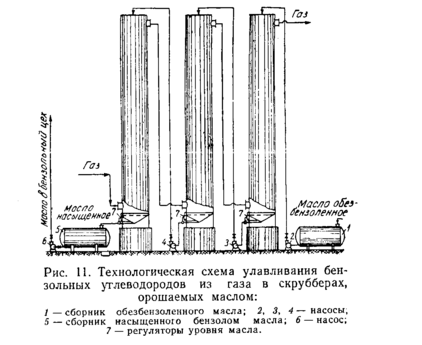

Бензольные углеводороды на коксохимических производствах улавливают из коксового газа поглотительным маслом под атмосферным давлением в скрубберах, последовательно включенных с соблюдением принципа противотока газа и масла. Применяются скрубберы различных конструкций, к ним предъявляются следующие требования: поверхность контакта газа и масла в них должна быть максимальной, а размеры аппарата и затраты материалов на его изготовление, а также затраты энергии на преодоление сопротивления газа и перекачку масла должны быть минимальными.

При улавливании бензольных углеводородов из газа под атмосферным давлением наибольшее распространение получили насадочные скрубберы с деревянной хордовой и металлической спиральной неподвижной насадками.

Скруббер представляет собой клёпанный или сварной стальной цилиндр диаметром до 4,5м и высотой до 42м (размеры определяются в зависимости от нагрузки по газу). Для увеличения поверхности контакта газа и масла скруббер заполняется в несколько ярусов насадкой имеющей большую удельную поверхность. В верхней части скруббера расположены оросительное устройство для равномерного распределения масла по всему сечению скруббера и штуцер для выхода газа, в нижней – штуцер для входа газа и сборник для приема, стекающего с насадки насыщенного масла со штуцерами для откачки и аварийного перелива, а также устройство для автоматического поддержания уровня масла.

Каждый ярус насадки уложен на опорной конструкции, состоящей из швеллерных балок, прикрепленных к корпусу скруббера.

Над оросительным устройством находится осушающая насадка.

Скрубберы могут иметь различные оросительные устройства и сборники для масла. Сборник от масла изолирован от газовой части сплошным днищем. Оросительное устройство состоит из одной форсунки, расположенной по оси скруббера.

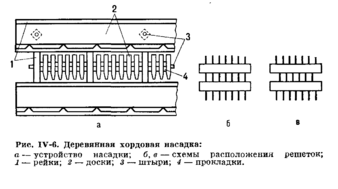

Наиболее распространенным наполнителем для бензольных скрубберов является деревянная хордовая насадка. Она изготовляется из деревянных, расположенных вертикально, рабочих и опорных реек между которыми проложены прокладки, скрепленные стальными болтами в отдельные пакеты. Из них собирают круги. Для уменьшения нагрузки на нижние круги насадку укладывают отдельными ярусами; количество кругов в одном ярусе обычно не превышает 20 – 21.

При укладке два рядом лежащих круга располагают по отношению друг к другу под углом 90 или 45°, что способствует лучшему перемешиванию газа с орошающей его жидкостью.

Обычно для бензольных скрубберов применяют насадку с размерами рабочих реек 120*10 мм и зазором между ними 19 мм.

Поверхность 1 м ³ объёма, занятого такой насадкой, равна 46,5 м ², вес 1 м ³ насадки – 214 кг. Более разреженная насадка применяется редко.

Изготовляется насадка из сосны, реже – из ели. Размеры и вес деревянной насадки определяется диаметром скруббера.

На ряде коксохимических заводов и за границей применяют скрубберы с металлической спиральной насадкой. Такая насадка изготовляется из стальной оцинкованной ленты, имеющей ширину 9,5 мм и толщину 0,25 мм. Диаметр спирали – 19 мм, шаг – 25 мм. Число витков в каждой спирали – около 15. Поверхность 1 м ³ такой насадки равна 130 м ². Вес 1 м ³ насадки равен 104 кг.

Металлическая спиральная насадка укладывается в скруббере ярусами; каждый ярус занимает высоту около 3м. При такой укладке насадка сжимается на 10 – 15 % своего объёма в свободном состоянии. Каждый ярус насадки располагается на металлической решетке, которая в свою очередь укладывается на швеллерах. Скрубберы с металлической насадкой проектируются меньшей высоты, но большего диаметра. При расчёте таких скрубберов исходят из нормы поверхности орошения, равной 1,26 м ² на 1 м ³ газа в час. Сравнительные данные, которыми характеризуются скрубберы с деревянной хордовой насадкой и скрубберы с металлической насадкой при одинаковом расходе коксового газа приведены в таблице 1.1.

Для осушки коксового газа в верхней части бензольных скрубберов, над оросительным устройством, укладывают слой из керамических колец размерами 25х25х3 мм. Высота слоя осушающей насадки составляет от 300 до 700 мм.

Таблица 1.1 – Сравнительные данные скрубберов с различным типом насадки

Для распределения поглотительного масла по всему сечению скруббера применяются оросительные устройства, наиболее распространенными из которых являются центральное оросительное и форсуночное.

Центральное оросительное устройство отличается простотой конструкции и практически не нуждается в чистке, однако жидкость распределяется им недостаточно равномерно.

При установке форсуночного оросительного устройства жидкость распределяется значительно лучше, чем при распределении ее с помощью центрального оросительного устройства, что очень важно для скрубберов большого диаметра. Количество форсунок для одного скруббера принимается в зависимости от его диаметра и расхода жидкости.

В нижней части скруббера собирается стекающее с насадки масло, которое затем центробежным насосом подаётся в следующий скруббер или в сборник насыщенного масла.

Насадочные абсорберы.

За рубежом применяются скрубберы с насадкой “Интос”, выполненной из металлических сеток в виде полос, связанных в пакеты. Поверхность орошения 1 м³ такой насадки равна 160 м². Благодаря малой толщине полос и относительно большому зазору между ними свободное пространство для прохода газа составляет около 95 %. В связи с этим при эквивалентной поверхности орошения сопротивление проходу газа в таких скрубберах значительно меньше, чем в скрубберах, заполненных хордовой или спиральной насадкой. Поскольку удельная поверхность насадки “Интос” большая, размеры скруббера и его вес невелики.

Минимальное сопротивление проходу газа наблюдается при плоско – параллельной насадке скрубберов, выполняемой из вертикально расположенных лент или листов.

Кроме скрубберов с неподвижной насадкой, применяются другие, более эффективные аппараты. К ним относятся многоступенчатые скрубберы.

Насадочный многоступенчатый скруббер состоит из нескольких секций, заполненных хордовой насадкой или кольцами Рашига (Лессинга, Паля и др.). Секции расположены одна над другой либо рядом. Каждая секция орошается отдельно, благодаря чему осуществляется многократная циркуляция поглотительного масла, что улучшает орошение насадки и повышает интенсивность улавливания бензольных углеводородов на единицу её поверхности.

В каждой секции форсуночного многоступенчатого скруббера установлены распылительные форсунки для поглотительного масла. Благодаря отсутствию насадки сопротивление проходу газа в таком скруббере значительно меньше, чем в насадочном. Масло циркулирует так же, как и в насадочном многоступенчатом скруббере. Необходимая поверхность контакта между газом и маслом достигается за счёт тонкого распыления масла.

За границей на некоторых заводах применяется установка Вильпута с двумя форсуночными абсорберами, имеющими по три оросительные камеры без насадки. В верхнюю камеру масло подается насосом, а в две последующие поступает самотеком. Необходимое давление для распыления жидкости в верхней камере создается за счет напора насоса, а в остальных двух – за счет достаточной высоты патрубка, на котором закреплен специальный разбрызгиватель.

В каждой секции вихревого многоступенчатого скруббера уложена специальная насадка из металлических листов с большим количеством отверстий, собранных в сегментные пакеты с деревянными прокладками, создающими зигзагообразные проходы для коксового газа и жидкости. Между секциями насадки расположены днища, которые служат для равномерного распределения жидкости по сечению скруббера и для завихрения газа с помощью специальных патрубков. Масло подается в верхнюю часть скруббера и самотеком перетекает из одной секции в другую.

Благодаря завихрению газа и равномерному распределению по сечению скруббера орошающей жидкости, а также применению более эффективной насадки достигается хороший контакт между газом и жидкостью. Однако сопротивление проходу газа в таком аппарате больше, чем в насадочном скруббере.

1.4 Выбор насадки

Насадочные абсорберы (колоны, заполненные насадкой – твердыми телами различной формы) получили широкое распространение в промышленности.

Основными достоинствами насадочных колонн являются:

1) простота устройства;

2) низкое гидравлическое сопротивление.

Недостатки: 1) трудность отвода тепла и 2) плохая смачиваемость насадки при низких плотностях орошения. Отвод тепла из этих аппаратов и улучшение смачиваемости достигаются рециркуляцией абсорбента, что усложняет и удорожает абсорбционную установку. Для проведения одного и того же процесса требуются насадочные колоны обычно большего объема, чем барботажные. Насадочные колоны мало пригодны при работе с загрязненными жидкостями. При выборе насадки часто стремятся получить наибольшую геометрическую поверхность в единице объема. В свете исследования активных поверхностей это не всегда оказывается правильным, поскольку при загрузке внавал активная поверхность мало зависит от размеров насадки. При более крупной насадке возможно применение высоких скоростей газа, поэтому часто она оказывается более эффективной чем мелкая, это особенно заметно при абсорбции хорошо растворимых газов, при абсорбции плохо растворимых газов более подходящей может быть и более мелкая насадка.

При выборе насадки необходимо учитывать допустимое гидравлическое сопротивление. При работе под близким к атмосферному, гидравлическое сопротивление должно быть минимальным, в этом случае предпочтительнее регулярные насадки. К которым относится деревянная хордовая насадка.

В коксохимическом производстве наиболее важным параметром является гидравлическое сопротивление насадки. Так как в коксохимическом производстве перерабатываются большие объемы газа и даже при незначительном увеличении гидравлического сопротивления резко увеличиваются энергозатраты на транспортировку газа через аппаратуру цеха химулавливания.

В связи с этим на коксохимическом производстве выбирают насадку с наименьшим сопротивлением. К таким насадкам относится деревянная хордовая насадка.

1.5 Тарельчатые абсорберы

Значительный интерес для совершенствования технологии улавливания бензольных углеводородов из коксового газа представляют помимо насадочных скрубберов применение тарельчатых абсорберов. Однако их применение в коксохимической промышленности пока ограниченно из – за высокого гидравлического сопротивления. Тарельчатые абсорберы экономически выгодно применять на тех коксохимических заводах, где бензольные углеводороды улавливают из коксового газа под давлением.

Абсорбер с колпачковыми тарелками характеризуется повышенным сопротивлением проходу коксового газа. Масло подается в верхнюю часть аппарата и перетекает с тарелки на тарелку навстречу потоку газа. Необходимый контакт между жидкостью и газом достигается за счет барботажа газа через слой жидкости на каждой тарелке. Такие абсорберы применяют при улавливании бензольных углеводородов под давлением.

Абсорбер с тарелками Киттеля. Тарелки представляют собой горизонтальные решетки из наклонно расположенных металлических полос. Наклон полос чередуется таким образом, чтобы на одной тарелке он был направлен к центру тарелки, а на следующей — от центра. Масло, стекающее сверху с тарелки на тарелку, благодаря чередованию наклона полос, перемещается по тарелкам от центра к периферии и наоборот. Этим достигается хороший контакт между газом и жидкостью.

Применяется и другая конструкция тарелки Киттеля. Последняя состоит из верхней и нижней решеток, расположенных наклонно в различном направлении. На верхней решетке жидкость стекает к стенке колонны, а на нижней — наоборот. Никаких специальных перетоков для жидкости в тарелке нет, благодаря чему массообмен происходит по всему сечению абсорбера.

Абсорбер – с провальными тарелками. Тарелки представляют собой плоские горизонтальные решетки с круглыми или щелевидными отверстиями.
