Для устранения ударных нагрузок в кинематических передачах в системе предусмотрена предварительная ступень включения приводного двигателя с малым моментом, создающая возможность предварительного натяжения во всех звеньях передач. Первая ступень ускорения обеспечивает плавный съем инструмента с клиньев ввиду малого превышения момента, развиваемого двигателем, над моментом нагрузки; вторая – интенсивный разгон после снятия инструментов с клиньев; третья – разгон инструмента до максимальной скорости.
Механическая характеристика привода имеет высокое заполнение при ограниченном количестве контакторов, что повышает надежность работы привода. Требуемая форма механической характеристики обеспечивается включением дросселя и активного сопротивления в роторную цепь. В процессе разгона двигателя на ступенях ускорения частота тока в роторе уменьшается, вследствие чего индуктивное сопротивление дросселя в цепи ротора снижается от некоторого максимального значения практически до нуля. Благодаря этому явлению ток в роторе и статоре и момент двигателя незначительно уменьшаются с увеличением скорости за период разгона, что позволяет обеспечить плавный и достаточно интенсивный разгон лебедки. Тем не менее при переходе с одной степени ускорения на другую наблюдается скочкообразное изменение момента.
В схеме управления двигателя лебедки предусматриваются следующие защиты и блокировки: нулевая блокировка, препятствующая произвольному пуску двигателя после срабатывания защиты; защита от перегрузок и двухфазных включений (токовое реле с ограниченно зависимой выдержкой времени); блокировка, предотвращающая работу двигателя при неработающем маслонасосе.
2.12 Учет и экономия электроэнергии
Потребление электрической энергии установками измеряют счетчиками индукционного типа для двух-, трех- и четырехпроводных сетей, рассчитанными на 5 А, напряжением 220, 380 В. Для непосредственного включения счетчики изготовляют на ток силой до 100 а. Чтобы расширить пределы применения счетчиков, используют трансформаторы тока и напряжения. В двухпроводной сети используют однофазные счетчики, в других - трехфазные. Схемы включения счетчиков приведены на рисунке 1.5. Расход энергии определяют по показанию счетчика. Для учета реактивной энергии в трехфазной сети применяют специальные трехфазные счетчики реактивной энергии. При включении счетчиков через трансформаторы тока необходимо согласовать выходные и входные концы трансформаторов: зажимы первичной обмотки трансформатора тока обозначают буквами Л1 и Л2, а зажимы вторичной обмотки - буквами И1 и И2. Если провод от ввода подведен к зажиму Л1 то провод от зажима И1 вторичной обмотки тока соединяют с входящим зажимом счетчика.

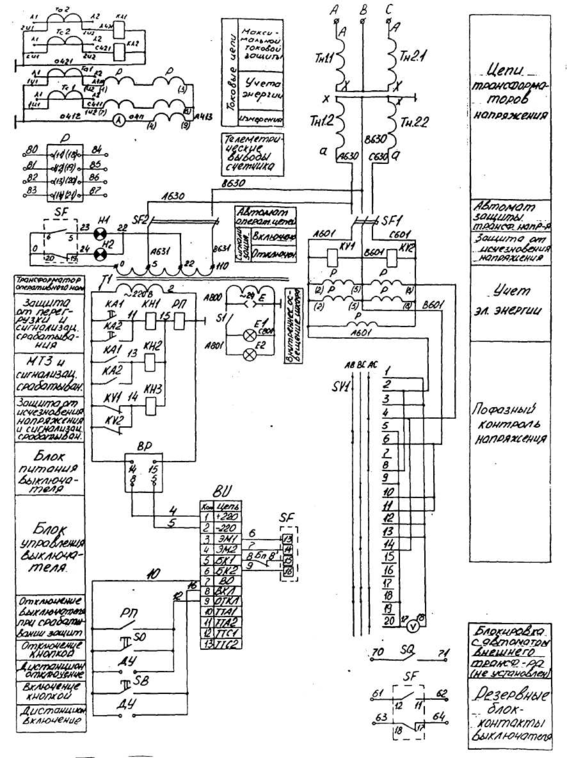

Учет электроэнергии на буровой установке БУ-2500ЭУ ведется в шкафе КРУ типа КРУЭ-6(10)У2В электросчетчиком активной и реактивной энергии типа СЭТ3р. Напряжение электросчетчика U = 100 В, I = 5 А, f = 50 Гц.
Рисунок 2.6
2.13 Расчет заземляющих устройств
Заземление электрического оборудования на буровой осуществляется через основание буровой является сварной, неразборной конструкцией и связывается с контуром заземления. В местах соединений частей основания и вышки выполняется электрическая связь сваркой.
Определим сопротивление пруткового электрода:
(2.64)
Определим удельное сопротивление грунта:
(2.65)
Выбираем тип грунта и выписываем его удельное сопротивление:
Грунт - суглинок Риз = 100 Ом см
= 1,5
Определим ток однофазного замыкания на землю:
(2.66)
Определим сопротивление заземляющего устройства на стороне 6 кВ:
(2.67)
Uз = 125 В, так как заземляющее устройство является общим для 6 кВ и 0,4 кВ.
Так как Rз = 1250 Ом является недопустимо большой величиной, то ориентируемся на норму заземляющего устройства по ПУЭ для 0,4 кВ и берем Rз = 4 Ом.
Определяем коэффициент экранирования по следующим условиям:
nэ = 10;
Определяем количество электродов:
(2.68)
Дополнительно для уменьшения сопротивления заземления используются заземлители- обсадная колонна водяного колодца и обсадная колонна буровой скважины.
2.14 Спецификация на электрооборудование и материалы
Таблица 2.14
Оборудование | Тип | Кол-во | Ед.измер. |
1 | 2 | 3 | 4 |
Электродвигатель лебедки | АКБ-13-62-8 | 1 | шт |
Светильники | ВЗГ-150 | 9 | шт |
ДЭС | АС-640/51-АН | 3 | шт |
Разъединитель | РВЗ10/630ШУ3 | 1 | шт |
Вакуумный выключатель | ВВТЕL-10-12,5/1000У2 | 1 | шт |
Трансформатор тока | ТОЛ-10-1-2У2 | 1 | шт |
Рубильник | Р2525 | 2 | шт |
ДП. 1806. ЭП-02. 000. 000. ПЗ Лист Дата Подпись № докум. Лист Изм. ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() | КГ 425 КГ 4120 КГ 4185 КГ 1120 КГ 46 КГ 410 КГ 425 КГ 42,5 КГ 41,5 КГ 32,5 КГ 44 | 0,05 0,2 0,45 0,1 0,1 0,15 0,2 0,2 0,4 0,05 0,2 0,2 | км км км км км км км км км км км км |
Распределительное устройство | КРУЭ-6-У-2В | 1 | шт |
Трансформатор напряжения | НОЛ.0,8-6-УТ2 | 1 | шт |
Вакуумный контактор | КВТ-1,4-25/160УЗ-2 | 1 | шт |
Ограничитель перенапряжения | ОПН-КР/ТЕL-6/6ОУ12 | 1 | шт |
Автоматический выключатель | ВА-53-41,Iн<400А ВА-51-31,Iн>400А | 1 2 | шт шт |
Магнитный пускатель | ПМ12, | 18 | шт |
3 ОХРАНА ТРУДА И ПРОТИВОПОЖАРНАЯ ЗАШИТА
3.1 Техника безопасности при монтаже электрооборудования и электросетей
Приступая к работе по такелажу бурового электрооборудования и электросетей, сначала проверяют исправность такелажных и монтажных приспособлений, целость тросов, канатов и их соответствие массе перемещаемых грузов.
Вновь поступающие рабочие, прежде чем приступить к электромонтажным работам бурового электооборудования, должны пройти вводной инструктаж и инструктаж на рабочем месте. После обучения безопасным методам работ ежегодно должны проводиться проверка знаний персонала с присвоением ему соответствующей квалификационной группы по технике безопасности. Для обладания наиболее прогрессивным методами работы и повышения знаний должна проводиться систематическая учеба с персоналом и инструктаж на рабочем месте по технике безопасности, производственной санитарии, противопожарной охране и другим действующим правилам охраны труда и технике безопасности при производстве электромонтажных работ.
Помещения, в которых монтируют электрические машины, освобождают от лесов, строительного мусора и обеспечивают достаточным освещением. Все проемы в перекрытиях закрывают щитами или ограждают прочными перилами. Каналы в полу на время монтажа при отсутствии посторонних перекрытий закрывают временными щитами. Границы монтажных площадок, рассчитанных на массу подлежащих монтажу машин, четко обозначают. При недостаточной прочности площадок временно под них устанавливают дополнительные опоры.
Все применяемые для подъема тяжелых деталей подъемные устройства, а также тросы должны периодически проходить осмотры и испытания для проверки их пригодности и иметь соответствующий паспорт. При необходимости устраивают сплошные настилы со сплошными ограждениями, исключающие падение предметов с высоты. Кроме общих мер, обеспечивающих безопасность персонала при производстве работ, соблюдают следующие меры предосторожности: не оставляют на весу поднятые конструкции или оборудование; не производят перемещение, подъем и установку щитов, блоков магнитных станций без принятия мер, предупреждающих их откидывание; не крепят стропы и краны за изоляторы, контактные детали или отверстия в лапах; внимательно следят за подаваемыми сигналами.
Для производства наладочных работ в действующих или находящихся под напряжением электроустановок руководитель группы наладчиков должен оформить допуск работе на данной буровой, получив от эксплуатирующей организации соответствующий наряд, и совместно с лицом, допущенным к работе, проверить наличие условий, обеспечивающих безопасное ведение работ. В местах, где имеется или может появиться высокое напряжение, от эксплуатационного персонала должен быть назначен наблюдающий.
Особенности монтажа электрооборудования кранов требуют соблюдения соответствующих мер безопасности. Все места, откуда возможно падение людей, должны быть ограждены. Вход на кран допускается только по специально устроенной для этого лестнице с перилами. Инструменты, материалы и оборудование поднимать на кран следует только с помощью пеньковой верёвки.
