Принимаем в качестве средства соединения тягового вала и эталон-вала муфту упругую с торообразной оболочкой 200-40-1.1 ГОСТ 20884.82.

Для уменьшения потерь мощности на трение и снижение интенсивности износа трущихся поверхностей, а также для предохранения их от заедания, задиров, коррозии лучшего отвода теплоты трущихся поверхностей детали должны иметь надежную смазку. В настоящее время для смазки широко применяют пластические смазочные материалы ЦИАТИМ-201 и ЛИТОЛ-24, которые допускают температуру нагрева до 130˚. Поэтому в качестве смазочного материала принимаем пластическую смазку ЛКС-2 ТУ 38.4.01.71-80. Для подачи смазочного материала применяем пресс-масленку, масло через которую подают под давлением специальным шприцем.

В качестве уплотнительного устройства, применяемого для предохранения от вытекания смазочного материала из подшипниковых узлов, а также для защиты их от попадания влаги и пыли применяем манжеты резиновые армированные по ГОСТ 8752-79. Манжета состоит из корпуса, изготовленного из бензомаслостойкой резины, каркаса и браслетной пружины. Каркас придает манжете стойкость, а браслетная пружина стягивает уплотняющую часть, образуя рабочую кромку, плотно охватывающую поверхность вала, вследствие чего она(поверхность вала) должна иметь малую (точнее – оптимальную для данного случая) шероховатость R_а=0,2 мкм [27], причем оптимальный профиль микронеровностей имеет решающее значение.

Если при контакте со шлифовальной поверхностью резина “цепляет” за острые выступы и при самой высокой эластичности не может “затечь” в узкие, близко расположенные друг от друга впадины, то в случае контакта с обкатанной поверхностью она затекает во впадины и обтекает пологие выступы, отличающиеся большим радиусом и большим расстоянием друг от друга. Цепляющее, режущее действие микровыступов поверхности в таком случае минимально. Такой характер контактирования определяет уменьшение сил трения, снижение износа и потребляемой мощности. Поэтому в качестве способов обработки поверхностей под манжетные уплотнения рекомендуются методы ППД. Один из них – обкатывание является целью настоящего дипломного проекта.

4.1.6 Расчет ременной передачи

Исходные данные:

i – передаточное отношение, i=1/2,85;

n – частота вращения приводного шкива, n=1450 об/мин;

d₁ – расчетный диаметр приводного шкива, принимается d₁=90 мм.

Расчетный диаметр ведомого шкива:

, (47)

(мм).

Окружная скорость ремня:

, (48)

(м/с).

Межосевое расстояние, предварительно а=1500 мм.

Угол обхвата ремнем приводного шкива:

, (49)

˚.

Расчетная длина ремня:

, (50)

(мм).

По ГОСТ 1284.1-80 принимается длина ремня L_р=3750 мм, тогда действительное межосевое расстояние получается:

, (51)

(мм).

Мощность передачи:

, (52)

где N₀ – номинальная мощность передачи с одним ремнем, кВт, N₀=1,21 кВт;

С₁ – коэффициент угла обхвата, С₁=0,98;

С₂ – коэффициент, учитывающий длину ремня, С₂=1,16;

С₃ – коэффициент режима работы, С₃=1,1.

кВт.

Число ремней:

, (53)

где С₄ – коэффициент, учитывающий число ремней, С₄=0,95.

(шт).

Сечение ремней принимается типа А. Общие размеры и размеры канавок шкивов берутся в соответствии с ГОСТ 20895-75

4.2. Расчет зажимных рычагов

4.2.1 Рычаг зажима коренных шеек

Расчет силовых параметров.

В качестве исходных данных принимается усилие обкатывания коренных шеек Р₃=7250 Н.

Расчетная зависимость рычажного механизма [5]:

, (54)

где Q – сила на приводе, Н;

η – КПД рычажного механизма, η=0,9 [5];

l₁, l₂ – плечи рычага, мм; конструктивно принимается l₁=405 мм, l₂=550 мм.

Используя формулу (54), имеем:

,

(Н).

Реакция в опоре В:

, (55)

(Н).

Диаметр опоры из расчета на смятие [5]:

, (56)

, мм.

Принимается, из соображений унификаций, d=30 мм.

Ширина рычага конструктивно принимается b=15 мм. В связи с тем, что сечение рычага представляет собой тонкий прямоугольник, по сути пластину, вытянутую в сторону направления нагрузки, требуется расчет на устойчивость.

Расчет на устойчивость рычага коренных шеек.

Расчет на устойчивость проведем в форме определения коэффициента запаса устойчивости [6]:

, (57)

где [n] – допустимый запас устойчивости, [n]=3.

Коэффициент запаса устойчивости определяют по формуле [6]:

, (58)

где F_кр – критическая разрушающая нагрузка, Н;

F – действующая нагрузка, F=7250 Н.

Критическую нагрузку определяют по формуле Эйлера [6]:

, (59)

где J_min – минимальное значение осевого момента для данного сечения, мм⁴;

μ – коэффициент вида нагружения, μ=0,5;

l – высота рычага, мм; l=175 мм.

Минимальное значение осевого момента инерции:

, (60)

(мм⁴).

Площадь сечения:

, (61)

где h – длина рычага, мм; конструктивно h=600 мм.

(мм²).

Необходимо определить пределы применимости формулы Эйлера. Формула Эйлера применима лишь тогда, когда расчетная гибкость пластины больше предельной гибкости материала [6]. Для конструктивного материала Ст.3 предельная гибкость λ_пр=100.

Условие применимости формулы Эйлера:

λ≥[λ]_пр. (62)

Расчетная гибкость пластины:

, (63)

.

Условие применимости формулы Эйлера выглядит так:

20,2<100.

Т.о. формулу Эйлера в данном случае применять нельзя. Если формула Эйлера не применима, расчет ведут по эмпирической формуле Ясинсого, определяя критическое напряжение, возникающее в поперечном сечении сжатой пластины [6]:

, (64)

где а – эмпирический коэффициент, для Ст.3 а=258 МПа;

b – эмпирический коэффициент, для Ст.3 b=0,68 МПа.

(МПа).

Критическая нагрузка:

, (65)

(кН).

Используя формулу (58), имеем:

.

Условие устойчивости: 28,9>3. Т.о. условие устойчивости выполнено. Рычаг коренных шеек является устойчивым. В качестве конструктивного материала принимается Ст.3.

Перемещение силового привода:

, (66)

где S_q и S_p – перемещения в точках приложения сил Q и P соответственно, мм; конструктивно принимается перемещение рычага в зоне зажима S_p=62 мм.

(мм).

Расчет силового гидроцилиндра

Исходные данные:

конструкция – двухсторонний, не симметричный;

рабочая сила – F=8860 Н;

скорость прямого хода – V=1 м/мин = 0,016 м/с;

длина хода – 46 мм.

Выбор рабочей жидкости для гидросистемы.

В качестве рабочей жидкости для гидропривода в металлорежущих станках выбирается обычно веретенное, турбинные или индустриальные масла в зависимости от рабочих давлений и температуры. В соответствии с рекомендациями [27] выбираем масло ИГП-18, кинематическая вязкость ν=18,5 сСт.

Выбор рабочего давления в напорной полости гидроцилиндра.

Выбор рабочего давления в напорной полости гидроцилиндра производится в зависимости от наибольшего полезного усилия, развиваемого гидроцилиндром:

, (67)

где D – диаметр поршня цилиндра, мм; конструктивно по ГОСТ 6540-68 принимается стандартный D=40 мм;

η – КПД гидроцилиндра, η=0,9.

(МПа).

Диаметр штока:

, (68)

где - коэффициент диаметра штока, =0,6.

(мм).

По ряду стандартных размеров принимаем d=22 мм, ГОСТ 6540-68.

Усилие, развиваемое гидроцилиндром при обратном ходе:

, (69)

(кН).

Расход масла определяется по формуле:

, (70)

(л/с) = 1,2 л/мин.

Скорость штока при обратном ходе:

, (71)

(м/с) = 1,36 м/мин.

Выбор конструкции и типа уплотнений поршня и штока гидроцилиндра.

В качестве уплотнительного устройства принимается кольцо резиновое уплотнительное круглого сечения. Основные размеры колец по ГОСТ 6969-54:

- уплотнения поршня D=40 мм, d=36 мм;

- уплотнения штока D=26 мм, d=22 мм, Н=3 мм.

Расчет корпуса гидроцилиндра.

Внутренний диаметр расточки корпуса соответствует диаметру поршня и принимается d_к=40 мм. Минимально допустимая толщина стенки δ (мм) трубопровода зависит от рабочего давления p (МПа) и рассчитывается по формуле:

, (72)

где σ – допустимое напряжение на разрыв для материала трубопровода, МПа; для стали 20 σ=140 МПа.

(мм).

Для обеспечения жесткости гидроцилиндра принимаем толщину стенки δ=4 мм.

Расчет потерь в трубопроводе.

Различают два режима течения жидкости – ламинарный (частицы жидкости движутся параллельно стенкам трубопровода) и турбулентный (частицы движутся беспорядочно).

Определение режима течения жидкости по безразмерному числу Рейнольда:

, (73)

где d – внутренний диаметр трубопровода, d=4,6 мм.

.

Поток считается ламинарным для гладких круглых труб, если R_е<2100.

Поскольку R_е меньше критической величины, поток масла в трубопроводе ламинарный, поэтому потери давления определяем по формуле:

, (74)

где d – внутренний диаметр трубопровода, d=4,6 мм;

L – длина трубопровода, мм; L=2 м.

(МПа).

Наружный диаметр корпуса, как правило, выбирается конструктивно с учетом возможности расположения в его стенках проточек под уплотнения в соединении с крышкой и т.п.

Получаем, что наружный диаметр корпуса равен:

D=d+2δ, (75)

где d – внутренний диаметр корпуса, d=40 мм;

δ – толщина стенки гидроцилиндра, δ=4 мм.

D=40+2×4=48 (мм).

Принимаем D=48 мм.

Корпус гидроцилиндра изготавливается обычно из стальных труб бесшовных горячекатаных по ГОСТ 8734-75.

Выбор фильтра.

При соблюдении необходимых требований к чистоте гидросистемы удается повысить надежность гидроприводов и уменьшить эксплуатационные расходы. Повышение тонкости фильтрации рабочей жидкости в гидросистеме увеличивает ресурс насосов. Фильтрация обеспечивает наибольший эффект лишь при комплексном соблюдении требований по типам применяемых масел, правилам их хранения и транспортирования, качеству очистки и герметизации гидросистем, регламентам их эксплуатации. Фильтры обеспечивают в процессе эксплуатации гидропривода необходимую чистоту масла, работая в режимах полнопоточной или пропорциональной фильтрации во всасывающей, напорной или сливной линиях гидросистемы.

Приемные фильтры, работающие, как правило, в режиме полнопоточной фильтрации, предотвращают попадание в насос крупных частиц, в остальные элементы гидросистемы – более мелких частиц, являющихся продуктами разрушения частиц в насосе или других узлах гидропривода. По рекомендациям [18] выбираем фильтр приемный (сетчатый) по ОСТ 2С41-2-80, монтирующийся на нижнем конце всасывающей трубы насоса. Фильтры устанавливаем на всасывающей и сливной магистрали.

4.2.2 Рычаг зажима шатунных шеек

Расчет силовых параметров (рис. 3).

В качестве исходных данных принимаем усилие обкатывания шатунной шейки Р₃=6800 Н.

Рис. 3 - Расчетная схема

Используя формулу (54), имеем:

,

где l₁ и l₂ – плечи рычага, мм; принимаем l₁=235 мм и l₂=205 мм.

(Н).

Реакция в опоре В:

, (76)

(кН).

Диаметр опоры из расчета на смятие [5]:

, (77)

, мм.

Принимается, из соображений унификаций, d=30 мм.

Перемещение силового привода по формуле (66):

,

где S_p – перемещение в точках приложения силы P, мм; конструктивно принимается перемещение рычага в зоне зажима S_p=74 мм.

(мм).

Расчет на изгиб рычага шатунных шеек

Ширина рычага конструктивно принимается b=15 мм. В связи с тем, что рычаг в сечении силового привода представляет собой прямоугольник малой площади, требуется расчет на поперечный изгиб. Для упрощения расчетов представим выступающую часть рычага длиной 70 мм в виде консольной балки, испытывающей основную нагрузку. Опасным сечением тогда является жесткая заделка, что не противоречит реальной схеме нагружения, где опасным сечением является галтель – плавный переход выступающей части к основному телу рычага.

Изгибающий момент в опасном сечении рассчитывается по формуле (38):

,

(Н∙мм).

Осевой момент сопротивления сечения вычисляем по формуле:

, (78)

где b – ширина сечения, мм; b=15 мм;

h – высота сечения, мм; конструктивно принимается h=60 мм.

(мм³).

Расчетное напряжение, возникающее в сечении балки (рис. 4):

, (79)

(МПа).

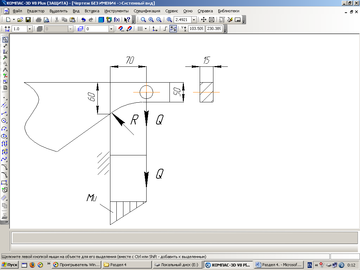

Рис. 4 - Расчетная схема

Условие прочности:

, (80)

где [σ] – допустимое напряжение на изгиб, МПа; для Ст.3 [σ]=110 МПа.

Так как условие прочности 110 МПа > 51,2 МПа выполнено, рычаг в расчетном сечении является прочным. В качестве конструктивного материала принимаем Ст.3 ГОСТ 380-50.

Расчет силового гидроцилиндра

Исходные данные:

конструкция – двухсторонний, не симметричный;

рабочая сила – F=6590 Н;

скорость прямого хода – V=1 м/мин = 0,016 м/с;

длина хода – 85 мм.

В качестве рабочей жидкости для гидропривода всей системы выбрано масло ИГП-18, кинематическая вязкость ν=18,5 сСт.

Рабочее давление в напорной полости гидроцилиндра рассчитаем по формуле (67):

,

где D – диаметр поршня цилиндра, мм; конструктивно по ГОСТ 6540-68 принимается стандартный D=40 мм.

(МПа).

Диаметр штока по формуле (68):

,
