Рис.5. АЧХ замкнутой системы одноконтурной АСР

По АЧХ, изображенной на рис.5 найдем рабочую частоту:

ω_р = 0,50699792[ рад/мин]; А_ЗС(ω_р) = 3,9275

3.4.4.2 Расчет комбинированной АСР при подаче компенсирующего сигнала на вход регулятора

Рис.6. Структурная схема комбинированной АСР при подаче компенсирующего сигнала на вход регулятора

Рис.7. Преобразованная структурная схема комбинированной АСР при подаче компенсирующего сигнала на вход регулятора

Рассмотрим в качестве возмущения изменение температуры поступающего в барабан песка.

Передаточная функция идеального компенсатора имеет следующий вид:

(20)

Подставив в (20) и выделив мнимую и реальную части построим годограф идеального компенсатора R_K(ω), который изображен на рис.8. И найдем:

В качестве реального компенсатора выберем реально-дифференцирующее звено:

(21)

Для нахождения постоянных времени T₁ и T₂ необходимо подставить в (21), выделить мнимую и реальную части и решить систему уравнений:

(22)

T₁=213.40596279 и Т₂=34.00496192

Т.о. передаточная функция реального компенсатора будет иметь следующий вид:

(23)

Так как cледовательно годографы идеального и реального компенсаторов совпадают на рабочей и на нулевой частотах (рис.8).

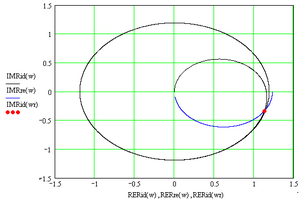

Рис. 8. Годографы идеального и реального компенсаторов.

а

б

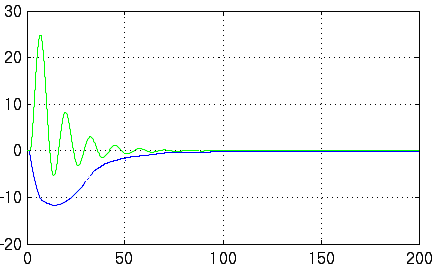

Рис.9. Переходный процесс комбинированной системы

а) с компенсатором; б) без компенсатора.

Далее рассмотрим в качестве возмущения изменение влажности поступающего в барабан песка.

Передаточная функция идеального компенсатора имеет следующий вид:

(24)

Подставив в (24) и выделив мнимую и реальную части построим годограф идеального компенсатора R_K(ω), который изображен на рис. 9. И найдем:

В качестве реального компенсатора выберем комбинацию из апериодического звена первого порядка и реального дифференцирующего звена:

(25)

где k – коэффициент усиления k =15, а для нахождения постоянных времени Т₁ и Т₂ необходимо подставить в (25) и выделить мнимую и реальную части. Далее необходимо решить систему уравнений:

(26)

T₁=11.17498194 и Т₂=0.99646235

Т.о. передаточная функция реального компенсатора будет иметь следующий вид:

(27)

Так как cледовательно годографы идеального и реального компенсаторов совпадают на рабочей и на нулевой частотах (рис.10).

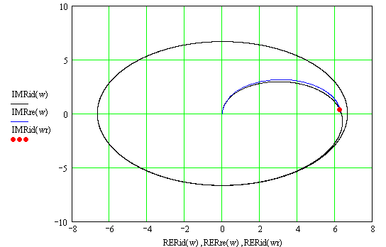

Рис.10. Годографы идеального и реального компенсаторов.

б

а

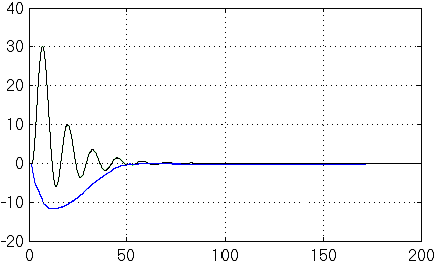

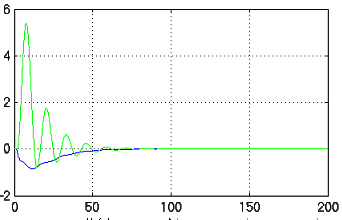

Рис.11. Переходный процесс комбинированной системы

а)с компенсатором; б) без компенсатора.

3.4.5 Сравнение качества переходных процессов одноконтурной и комбинированной АСР

На рис.12 приведено сравнение переходных процессов в одноконтурной АСР с ПИ-регулятором (а) и в комбинированной системе регулирования (б).

Из рис.12 видно, что лучший переходной процесс получился при использовании комбинированной АСР. Таким образом, можно сделать вывод о том, что при использовании комбинированной АСР качество регулирования лучше, чем при использовании одноконтурной.

б

а

Рис. 12. Сравнение переходных процессов в одноконтурной (а) и комбинированной (б) системах.

3.5 Разработка схемы внешних соединений

Схема внешних соединений показывает связи между всеми элементами управления, контроля и регулирования данной системы автоматизации, находящимися между объектом управления и щитами.

Схема внешних соединений разработана на основе функциональной схемы автоматизации ДП 210200.833.2005 А2, схемы электрической принципиальной ДП 210200.833.2005 Э3.1, ДП 210200.833.2005 Э3.2.

Температура песка в бункере измеряется термоэлектрическим преобразователем ТХК «Метран-252» (поз.3-1). С термопреобразователя сигнал передаётся на щит аппаратной по компенсационному проводу ПТВ 2х2,5 через протяжную коробку ПК-200.

Температура песка в сушильном барабане измеряется термоэлектрическим преобразователем термометром сопротивления ТХК «Метран-252» (поз.1-1). С термопреобразователя сигнал передаётся на щит аппаратной по компенсационному проводу ПТВ 2х2,5 через протяжную коробку ПК-200.

Измерение влажности песка в бункере песка осуществляется измерителем влажности Микрорадар–113К (поз.2-1, 2-2). С него стандартный токовый сигнал 4-20мА передаётся на щит аппаратной по кабелю КУПР 4х0,35 через соединительную коробку КС-16№1.

Измерение содержания кислорода в отходящих из сушильного барабана дымовых газах осуществляется кислородомером ПЭМ–О2 (поз.4-1, 4-2). С него стандартный токовый сигнал 4-20мА передаётся на щит аппаратной по кабелю КУПР 4х0,35 через соединительную коробку КС-16№1.

Измерение расхода воздуха, поступающего в сушильный барабан на горение, осуществляется методом переменного перепада давлений на стандартной диафрагме (поз.6-1). От отборных камер диафрагмы через запорные вентили ВИ–160 импульсы поступают на вентильную головку измерительного преобразователя (поз.6-2). Вентильная головка обеспечивает возможность снятия прибора для поверки, а также проверку на нулевые показания.мембрану измерительного преобразователя разности давлений «Метран-22-ДД» (поз.6-2). Измерительный преобразователь «Метран-22-ДД» обеспечивает преобразование значения перепада давлений на диафрагме в стандартный токовый сигнал 4-20мА, который по кабелю КУПР 4х0,35 передается на щит аппаратной через соединительную коробку КС-16№1. В случае загрязнения системы трубных проводок необходимо провести продувку труб. Для этого предусмотрена дренажная система.

Измерение влажности песка в разгрузочной камере сушильного барабана осуществляется измерителем влажности Микрорадар–113К (поз.7-1, 7-2). С него стандартный токовый сигнал 4-20мА передаётся на щит аппаратной по кабелю КУПР 4х0,35 через соединительную коробку КС-16№1.

Измерение расхода воздуха, поступающего в сушильный барабан на сушку, осуществляется методом переменного перепада давлений на стандартной диафрагме (поз.12-1). От отборных камер диафрагмы через запорные вентили ВИ–160 импульсы поступают на вентильную головку измерительного преобразователя (поз.12-2). Вентильная головка обеспечивает возможность снятия прибора для поверки, а также проверку на нулевые показания.мембрану измерительного преобразователя разности давлений «Метран-22-ДД» (поз.12-2). Измерительный реобразователь «Метран-22-ДД» обеспечивает преобразование значения перепада давлений на диафрагме в стандартный токовый сигнал 4-20мА, который по кабелю КУПР 4х0,35 передается на щит аппаратной через соединительную коробку КС-16№2. В случае загрязнения системы трубных проводок необходимо провести продувку труб. Для этого предусмотрена дренажная система.

Уровень песка в силосе контролируется измерительным преобразователем уровня «SITRANS LR 400» (поз.10-1, 10-2). С преобразователя стандартный токовый сигнал 4-20мА передаётся на щит аппаратной по кабелю КУПР 4х0,35 через соединительную коробку КС-16№2.

Давление дымовых газов на выходе из сушильного барабана контролируется измерительным преобразователем разрежения «Метран-22-ДВ» (поз.11-1). С преобразователя стандартный токовый сигнал 4-20мА передаётся на щит аппаратной по кабелю КУПР 4х0,35 через соединительную коробку КС-16№2. В случае загрязнения системы трубных проводок необходимо провести продувку труб. Для этого предусмотрена дренажная система.

С каждой соединительной коробки КСК-16 на шкаф в аппаратной идёт по одному кабелю КУПР 19х0,35.

Шкаф питается от щита питания через силовой кабель ВВГ 4х4.

Схема внешних соединений приведена в документе ДП 210200.833.2005 С5.
