Таблица
| Наименование помещений | Характер отделки | |
| Стены, полы, потолки | Эскиз | |
| 1 | 2 | 3 |
| Салон красоты, почта-телеграф, интернет зал, отделение банка, транспортное агентство, помещение для установки оборудования по управлению гостиницей, кладовая инвентаря, комната старшей горничной. | Стены – штукатурка, оклейка обоями потолки – подвесной потолок типа “Armstrong” полы – ламинированный паркет “Classen Allegro ” 1290*194 мм. | |
| Ресторан, кабинет директора гостиницы, служебные и административные помещения, коридоры жилых этажей. | Стены – штукатурка, оклейка обоями потолки – подвесной потолок типа “Armstrong” полы – дубовый паркет 250*250 мм. | |
| Бильярдная с баром, кабинеты медицинского обслуживания, диспетчерская инженерного оборудования, кабинет массажа, плановый отдел, кабинет главного бухгалтера, комната инженерно-технического персонала, комната кладовщика и завхоза, бухгалтерия, касса, жилые номера, номер-люкс. | Стены – штукатурка, оклейка обоями потолки – подвесной потолок типа “Armstrong” полы –ковролин с рисунком на джутовой основе. | |
| Пункт приема химчистки, пункт приема прачечной, раздаточная, помещения пищеблока, камера хранения, бытовые помещения персонала, кухня-столовая. | Стены – штукатурка, керамическая плитка потолки – подвесной потолок типа “Armstrong” полы –керамическая плитка. | |
Наружная отделка
Таблица
| Наименование конструкций | Характер отделки |
| Стены первого этажа | Облицовка плитами из мрамора |
Инженерное оборудование здания
1) Электроснабжение – вся проводка осуществляется с помощью медного кабеля сечением 2.5 мм2 в резиновой оплетке в полихлорвиниловых трубах диаметром 2 см, которые заранее уложены в штукатурку плюс заземляющий провод. Для подключения электробытовых приборов на высоте 0.4 - 0.9 м от пола расположены электро-розетки.
2) Отопление – централизованное с нижней разводкой. В качестве теплоносителя применяется вода.
3) Вентиляция – принята естественная вытяжная система вентиляции. Вентиляционные блоки установлены в санузлах, кухнях-столовых, технических помещениях.
4) Водоснабжение и канализация – водопровод хозяйственно-питьевой, канализация хозяйственно-фекальная.
5) Телефонизация – внутренняя открытая сеть. Предусмотрена телефонизация всех жилых номеров, кабинетов работников гостиницы.
6) Газификация – подача газа предусмотрена для приготовления пищи в кухнях-столовых и в технических помещениях пищеблока.
7) Здание оборудовано лифтами.
Расчетно-конструктивный раздел.
Проектирование монолитного ребристого перекрытия с балочными плитами
Исходные данные: бетон марки М250. Расчетные сопротивления такого бетона для предельных состояний первой группы будут: на сжатие осевое Rb=11 МПА, на растяжение осевое Rbt=0,88 МПА. Коэффициент условий работы бетона b1=0,95. Рабочую арматуру для балок примем в виде сварных каркасов из горячекатаной стали периодического профиля класса А-II, RS=280 МПА, RSX=225 МПА. Для поперечной арматуры класса А-I RSX=175 МПА. Арматуру для плиты примем в виде сварных сеток из обыкновенной проволоки класса Вр-I, RS=375 МПА (для диаметра арматуры 3 мм).
Расчет плиты.

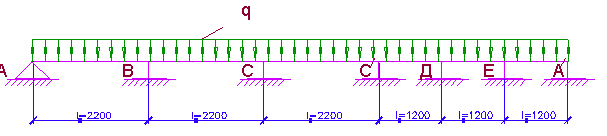

Расчетная схема плиты представляет собой многопролетную неразрезную балку, загруженную равномерно распределенной нагрузкой (рис.).

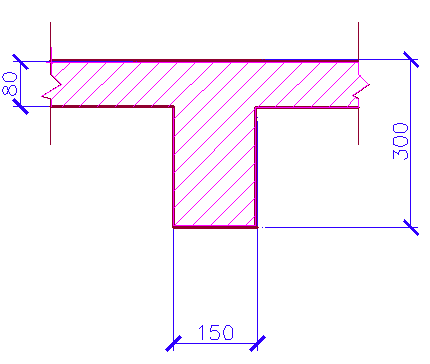

Для получения расчетного пролета задаемся размерами поперечного сечения второстепенной балки: hв.б.=(1/12…1/20) lв.б, принимаем hв.б.=360/12=30 см, b=(1/2…1/3) hв.б.10 см; принимаем b=30/2=15 см (рис. 4. 1. 2.):
Расчетный пролет плиты между второстепенными балками l0 равен пролету в свету, т.е.:
l0=220-15=205 см (при шаге второстепенных балок 2200 мм)
l0=120-15=105 см (при шаге второстепенных балок 1200 мм)
Принимаем толщину плиты равной 8 см, что больше hмин=6 см. Собственная масса плиты gн=0,082500=200 кг/м2 (2000 Н/м2).
Погонная нагрузка принимается на ширину плиты, равную 1 м. Для данного случая погонные расчетные нагрузки по таблице будут равны (с учетом толщины плиты h=8 см):
g=1930+1,12000=4130 Н/м
р=1800 Н/м
q= g+р=4130+1800=5930 Н/м

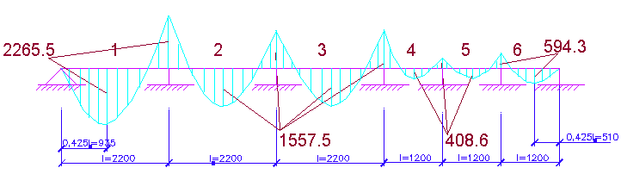

В расчете неразрезных плит с учетом пластических деформаций значения изгибающих моментов при равных или различающихся пролетах принимают по равномоментной схеме (независимо от вида загружения временной нагрузкой) равными:
в крайнем пролете 1:
М1=
=59302,052/11=2265,5 Нм
в средних пролетах 2 и 3 и над средними опорами С и С:
М2,3=МC,С=
=59302,052/16=1557,5 Нм
Таблица
| Вид нагрузки | Нормативная нагрузка, Н/м2 | Коэффициент надежности по нагрузке | Расчетная нагрузка, Н/м2 |
| Постоянная от веса: -паркетного пола (0,026000) - цементной стяжки (0,0220000) - шлакобетона (0,0812200) - железобетонной плиты (0,0825000) | 120 400 975 gн=1495 2000 | 1,2 1,3 1,3 1,1 | 144 520 1266 g=1930 2200 |
| Итого: | 4130 | ||
| Временная: - длительная - кратковрем. | 300 1200 рн=1500 | 1,2 1,2 | 360 1440 р=1800 |
| Полная: - пост.+длител. - кратковрем. | 3795 1200 | 4490 1440 | |
| Всего: | 4995 | 5930 |
Организационно-технологический раздел
Исходные данные для разработки проекта производства работ
Исходными материалами для разработки раздела организации строительства служат:
- рабочие чертежи
- характеристики условий строительства
Подсчёт объёмов работ и потребности в основных материалах, конструкциях и изделиях
Номенклатура и объём работ по строительству приведены в табл. Потребность в строительных конструкциях, изделиях и материалах сведена в табл.
Номенклатура и объём работ по строительству.
Таблица
| № п/п | Виды работ | Ед. изм. | Кол-во | Примечание |
| Нулевой цикл Срезка растительного слоя | м2 | |||
| Разработка грунта экскаватором в отвал | м3 | |||
| Обратная засыпка | м3 | |||
| Подземная часть Вертикальное погружение железобетонных свай | 1 шт. | |||
| Срубка голов железобетонных свай | 1 шт. | |||
| Устройство монолитного железобетонного ростверка | м3 | |||
| Укладка фундаментных балок | 1 шт. | |||
| Устройство гидроизоляции: а) горизонтальной оклеечной в один слой рубероида б) вертикальной обмазочной битумной мастикой за 2 раза | 100 м2 100 м2 | |||
| Надземная часть колонны Устройство монолитных колонн | м3 | |||
| Стены, диафрагмы жесткости, перегородки Возведение монолитных стен | м3 | |||
| Монтаж навесных стеновых панелей | 1 шт. | |||
| Монтаж объемных блоков-комнат | 1 шт. | |||
| Монтаж железобетонных диафрагм жесткости | 1 шт. | |||
| Монтаж гипсобетонных перегородок толщиной 80 мм | м2 | |||
| Перекрытия Устройство монолитных перекрытий | м3 | |||
| Лестницы Монтаж ригелей лестничной клетки | 1 шт. | |||
| Монтаж лестничных маршей массой до 2.5 т | 1 шт. | |||
| Полы Устройство щебеночной подготовки 100 мм | м2 | |||
| Устройство керамзитобетонной подготовки 150 мм | 100 м2 | |||
| Устройство цементно-песчанной стяжки 30 мм | 100 м2 | |||
| Устройство пароизоляции | 100 м2 | |||
| Устройство теплоизоляции | 100 м2 | |||
| Устройство покрытия полов из керамической плитки | м2 | |||
| Устройство покрытий из наборного дубового паркета | м2 | |||
| Устройство покрытий из ламинированного паркета | м2 | |||
| Устройство покрытий из ковролина | м2 | |||
| Устройство плинтусов | 100 м2 пола | |||
| Окна Установка оконных блоков | 1 шт. | |||
| Установка подоконных досок из ламинированного ДСП | 10 м2 | |||
| Двери Заполнение дверных проемов | 100 м | |||
| Кровля Устройство пароизоляции кровли | м2 | |||
| Устройство теплоизоляции кровли | м2 | |||
| Устройство цементной стяжки | м2 | |||
| Покрытие кровли наплавляемым рубероидом | м2 | |||
| Внутренняя отделка Простая штукатурка потолков, стен, колонн | м2 | |||
| Устройство подвесных потолков | 100 м2 | |||
| Облицовка стен керамической плиткой | м2 | |||
| Оклейка стен обоями | 100 м2 | |||
| Покрытие паркетных полов лаком за 2 раза | 100 м2 | |||
| Наружная отделка Отделка стен первого этажа плитами из мрамора | м2 | |||
| Прочие работы Устройство основания отмостки из бетона | 100 м2 | |||
| Устройство асфальтового покрытия отмостки | м2 | |||
| Устройство пандуса из бетона | 100 м2 | |||
| Устройство покрытия пандуса из асфальтобетона | м2 | |||
| Установка козырьков входов | 1 шт. | |||
| Электромонтажные работы – 5% | ||||
| Наружные сети и сооружения водоснабжения, канализации, теплоснабжения, газоснабжения, сан. тех. работы – 10 % | ||||
| Благоустройство территории и озеленение – 7 % | ||||
| Прочие неучтенные работы – 20 % |
Заключение
