Текст из файла (страница 5)

Экономия сырья, материалов, топлива, энергии, рост производительности труда, повышение интенсивности использования основных средств приводят к снижению себестоимости, что является важнейшим, а во многих случаях, решающим фактором роста прибыли и рентабельности производства.

Целью планирования себестоимости является экономически обоснованное определение затрат, необходимых в планируемом периоде для производства и реализации каждого вида и всей продукции предприятия.

Первым этапом определения фактической себестоимости является расчёт расходов на электроэнергию, топливо, воду. Данные о требуемом количестве электроэнергии на планируемый период берутся в отделе главного энергетика по группам: активная э/энергия, реактивная э/энергия и потери. Общая стоимость электроэнергии (С) определяется по формуле (1.8).

С=Q_потр*Ц_потр+Q_реакт*Ц_реакт+Q_п*Ц_п (1.8)

где Q_потр, Q_реакт, Q_п – количество активной, реактивной и потери электроэнергии соответственно (в тыс. кВТ);

Ц_потр, Ц_реакт, Ц_п – цена электроэнергии по видам (коп.).

Вся выработанная электроэнергия расходуется на выработку воздуха, кислорода, на сброс стоков и снабжение водой, на общезаводские нужды.

Себестоимость воды рассчитывается исходя из потребности завода в данном ресурсе для выработки кислорода, воздуха, на обмывку локомотивов, на отопление, на общезаводские нужды и т.д.

Потребность в топливе определяется по цехам: на литьё колодок и маслот, серого чугуна, штамповку деталей, поковок, для выработки тепла и т.д. необходимое количество условного топлива (кг.) рассчитывается исходя из нормативного для планируемого объёма выпуска продукции по формуле (1.9).

W= Q*N*k (1.9)

где W – общее количество условного топлива (в кг);

Q – планируемый выпуск n-го наименования продукции в будущем периоде;

N – количество условного топлива на 1 тонну литья или на выработку 1 Гкал тепла (в кг);

k – коэффициент перевода условного топлива в натуральное (мазут, кокс, уголь и т.д.).

Далее обобщаются в одну форму данные цехов с их цеховыми расходами за истекший период, затраты на содержание и эксплуатацию оборудования, а также анализируются сведения об общезаводских накладных расходах [10, с. 207].

ГЛАВА 2. Элементы системы СПУ и её применение в ремонтном производстве

2.1 Элементы сетевого планирования. Сетевые графики

Сетевое планирование – это одна из форм графического отражения содержания работ и продолжительности выполнения стратегических планов и долгосрочных комплексов проектных, плановых, организационных и других видов деятельности предприятия.

Таким образом, применение системы сетевого планирования способствует разработке оптимального варианта стратегического плана развития предприятия, который служит основой оперативного управления комплексом работ в ходе его осуществления. Основным плановым документом в этой системе является сетевой график, или просто сеть, представляющий информационно–динамическую модель, в которой отражаются все логические взаимосвязи и результаты выполняемых работ, необходимых для достижения конечной цели стратегического планирования [13, с. 34].

В сетевом графике с необходимой степенью детализации изображается, какие работы, в какой последовательности и за какое время предстоит выполнить, чтобы обеспечить окончание всех видов деятельности не позже заданного или планируемого периода.

Сетевые графики. Представление проектов (комплексов операций) с помощью сетей в дальнейшем будем называть проектом (комплексом операций) совокупностью операций, необходимых для достижения некоторой цели, длительность (детерминированная или случайная) каждой из которых нам известна и которые связаны отношением порядка (обязательным предшествованием).

Проект (комплекс операций) может быть представлен сетью, называемой «сетевой моделью проекта» или логической диаграммой, дуги которой представляют операции. Времена выполнения операций или длительности операций предполагаются известными и приписываются дугам как неотрицательные величины. Вершины сети, называемые событиями и обозначаемые Еi, могут интерпретироваться как результаты выполнения отдельных частных задач (например, окончания монтажа блока). Если разбиение произведено слишком детально (при этом операции все более и более упрощаются, а их длительности уменьшаются), то в этом случае практическое значение рассматриваемых событий значительно снижается, за исключением тех из них, которые фиксируют основные этапы проекта. Длительность операции Рij, участвующей в реализации события Еj, будет обозначаться t_ij. На приведенном ниже рисунке 2.1 представлен некоторый проект.

Рисунок 2.1 – Сетевая модель проекта

При построении сети необходимо для каждой операции знать операции, непосредственно предшествующие данной. Сеть выражает таким образом соотношения порядка, существующие в множестве операций. Заметим, что одни и те же порядковые соотношения или одна и та же сеть могут соответствовать нескольким различным проектам, если длительности операций будут различными.

Отсутствие контуров в сети равносильно тому, что ни одна операция не следует после себя самой.

Первое, что нужно сделать, имея в виду применение метода критического пути, это составить перечень операций, который может быть детализирован в большей или меньшей степени в зависимости от точности, которую желательно получить. Операции надо стараться выбирать настолько простыми, насколько это возможно, и такими, чтобы времена операций были сравнимы по величине. Затем для каждой операции определяют предшествующие ей операции. Эта часть анализа работ является наиболее важной и часто занимает много времени. Она требует тесного сотрудничества всего персонала (инженеров, мастеров, рабочих), заинтересованного в выполнении проекта, и несомненно является полезной даже сама по себе [13, с. 107].

Представление проекта с помощью сети может быть сделано и другим образом. Будем изображать вершинами не события, а операции; дуги же используем для представления порядка, в котором операции О_ij и O_jk должны следовать так, чтобы можно было задавать сроки между началом О_ij и началом О_jk. В этом представлении принято называть «работами» то, что раньше мы назвали операциями, и «связями» – дуги, которым приписаны сроки. Для этого рассмотрим рисунок 2.2.

Рисунок 2.2 – Сетевая модель с указанием временных сроков

Чтобы до конца разъяснить переход от одного представления к другому, возьмем другой пример – переход от рисунка 2.3 к рисунку 2.5.

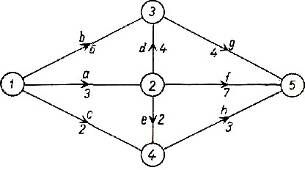

Рисунок 2.3 – Начальная сетевая модель

Как видно на рисунке 2.4 и 2.5, принято добавлять две работы D и F, представляющие начало и конец проекта. Рассматривая рисунок 2.5, видно, что работа g помещается после работ b и d между g и b существует связь: g может начаться только тогда, когда пройдет 6 единиц времени после начала b; между g и d существует связь: g может начаться только тогда, когда пройдет 4 единицы времени после начала d. В свою очередь работы d, f и е могут начаться только после того, как пройдет 3 единицы времени после начала а. Оба представления обладают и преимуществами и недостатками. Обычно выбирают то или другое представление в зависимости от существа той задачи, для которой составляется проект. Заметим, однако, что представление «работы–связи» позволяет вводить в проект новые связи или изменять отношения порядка между работами простым добавлением дуг без перестройки сети в целом.

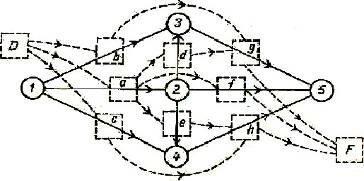

Рисунок 2.4 – Сетевая модель с дополнительными операциями

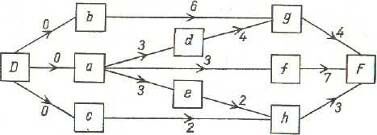

Рисунок 2.5 – Окончательная сетевая модель

Теперь приведем несколько примеров различных ситуаций, которые могут встретиться при составлении сети проекта.

2.2 Операции, входящие в состав сетевых графиков

Параллельные операции. Предположим, что между двумя событиями Еi и Еj находятся две различные операции b и с, следующие за операцией а.

Введем тогда фиктивное событие Еj и дополнительную фиктивную операцию х между Еi и Еj. В случае, когда имеется три, четыре и т. д. параллельные операции, поступают так же, вводя для каждой из них фиктивное событие и дополнительную фиктивную операцию, как это показано на рисунке 2.6.

Рисунок 2.6 – Параллельные операции в сетевой модели

Операции зависимые и независимые. Рассмотрим на рисунке 2.7 операции с и d, следующие за а и b. Предположим теперь, что с следует за а и b, но d следует только за b и не обязано следовать за а. В этом случае уже нельзя пользоваться данной сетью и необходимо ввести событие Е'₃ и фиктивную операцию х, как это показано на рисунке 2.8.

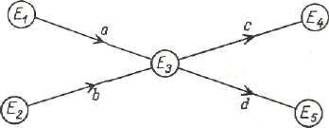

Рисунок 2.7 – Зависимые операции

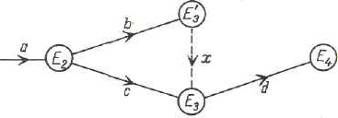

Рисунок 2.8 – Независимые операции

2.3 Особые ограничения. Критический путь. Резерв времени

Предположим, что некоторая операция может быть начата только по наступлении какого–то момента, т. е. по прошествии некоторого срока после события Е₁ принимаемого за начальное [13, с. 124]. Такое ограничение выражается введением фиктивной операции z между Е₁ и событием Еi, где начинается рассматриваемая операция. Это показано на рисунке 2.9.

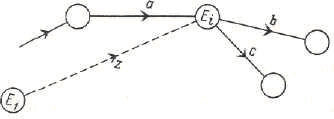

Рисунок 2.9 – Ограничение с одной фиктивной операцией

Рисунки 2.10 и 2.11 относятся к случаю, когда приходится вводить две фиктивные операции x и z: операция с, следующая за а, должна быть отсрочена на время z.

Рисунок 2.10 – Ограничение с двумя фиктивными операциями

Рисунок 2.11 – Критический путь

Во многих задачах встречаются некоторые «условия отсрочки начала выполнения операции»; ими могут быть, например, сроки поставки материалов, климатические условия и т. п. Как мы видим, такие особые условия легко могут быть введены в сеть.

Для того чтобы иметь возможность учесть такие ограничения и ввести их в сеть, сформулируем их по–другому: «Для того чтобы некоторая работа j могла быть начата, необходимо, чтобы время, прошедшее с момента начала другой работы j, было не меньше данного (–t_ij)»; это приводит к обычным связям, но с отрицательной длительностью (длина соответствующей дуги будет отрицательна), что необязательно означает усложнение решения задачи.

Теперь займемся сроком завершения всех работ, и это подведет нас к основному содержанию настоящей работы – методу критического пути.

Время завершения комплекса операций. Критический путь. Когда сеть проекта построена, встает следующий вопрос: каково время завершения всего комплекса операций, т. е. какова продолжительность реализации проекта. Это время не может быть меньше суммы длительностей операций, взятой вдоль «самого неблагоприятного пути» из Е₁ в Е_n, т. е. вдоль такого пути между этими двумя точками, который дает максимальную сумму длительностей операций. Такой путь (их может оказаться несколько) называется «критическим путем».

Беря в качестве продолжительности выполнения комплекса работ сумму длительностей операции вдоль «наименее благоприятного пути из Е₁ в Е_n », мы тем самым обеспечиваем возможность действительного выполнения всех намеченных операций с учетом их длительностей [13, с. 136].

Одна из математических формулировок, позволяющая решить эту проблему, изложена ниже.

Начиная с события Е₁, которому припишем время наступления 0, рассмотрим для каждой вершины сети дуги, которые в нее входят; для каждой из этих дуг сложим время соответствующей операции, которое приписано дуге, с временем наступления события, соответствующего началу дуги; сравнивая результаты и выбирая из них наибольший, приписываем его рассматриваемой вершине.

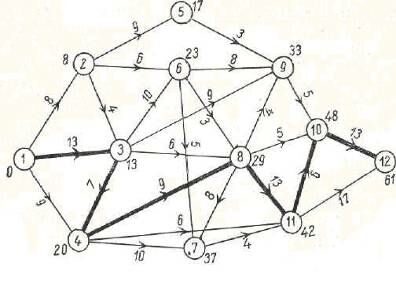

Рассмотрим рисунок 2.11. В Е₂ входит только одна дуга (1,2). Поскольку для Е₁ имеем 0, то для Е₂ получим 0+8=8. В Е₃ входят две дуги (2,3) и (1,3); сравнивая 8+4=12 с 0+13=13, приписываем Е₃ значение 13; это означает, что наступление события Е₃ нельзя ожидать раньше 13. В Е₄ входят две дуги (3,4) и (1,4); сравнивая 13+7=20 с 0+9=9, приписываем Е₄ значение 20. Е₅ приписываем значение 17. В Е₆ входят две дуги (2,6) и (3,6); сравнивая 8+ 6=14 с 13+10=23, приписываем Е₆ значение 23. В Е₈ входят три дуги (6,8), (3,8) и (4,8); сравнивая 23+3=26, 13+6=19 и 20+9=29, приписываем Е₈ значение 29. Так продолжаем вплоть до события Еn, которому приписываем окончательно значение 61.

Это число представляет собой время выполнения проекта, начинающегося с нулевого момента. Путь, соответствующий этому времени в 61 единицу, легко получить, возвращаясь шаг за шагом обратно из Е₁₂ в Е₁; это и будет критический путь. На рисунке 19 он отмечен жирной линией.
