Отношение – Таблица (иногда Файл), Кортеж – Строка (иногда Запись), Атрибут – Столбец, Поле.

При этом принимается, что "запись" означает "экземпляр записи", а "поле" означает "имя и тип поля".

3.4 Процедура проектирования

Процесс проектирования информационных систем является достаточно сложной задачей. Он начинается с построения инфологической модели данных (п. 2), т.е. идентификации сущностей. Затем необходимо выполнить следующие шаги процедуры проектирования даталогической модели.

1. Представить каждый стержень (независимую сущность) таблицей базы данных (базовой таблицей) и специфицировать первичный ключ этой базовой таблицы.

2. Представить каждую ассоциацию (связь вида "многие-ко-многим" или "многие-ко-многим-ко-многим" и т.д. между сущностями) как базовую таблицу. Использовать в этой таблице внешние ключи для идентификации участников ассоциации и специфицировать ограничения, связанные с каждым из этих внешних ключей.

3. Представить каждую характеристику как базовую таблицу с внешним ключом, идентифицирующим сущность, описываемую этой характеристикой. Специфицировать ограничения на внешний ключ этой таблицы и ее первичный ключ – по всей вероятности, комбинации этого внешнего ключа и свойства, которое гарантирует "уникальность в рамках описываемой сущности".

4. Представить каждое обозначение, которое не рассматривалось в предыдущем пункте, как базовую таблицу с внешним ключом, идентифицирующим обозначаемую сущность. Специфицировать связанные с каждым таким внешним ключом ограничения.

5. Представить каждое свойство как поле в базовой таблице, представляющей сущность, которая непосредственно описывается этим свойством.

6. Для того чтобы исключить в проекте непреднамеренные нарушения каких-либо принципов нормализации, выполнить описанную в п. 4.6 процедуру нормализации.

7. Если в процессе нормализации было произведено разделение каких-либо таблиц, то следует модифицировать инфологическую модель базы данных и повторить перечисленные шаги.

8. Указать ограничения целостности проектируемой базы данных и дать (если это необходимо) краткое описание полученных таблиц и их полей.

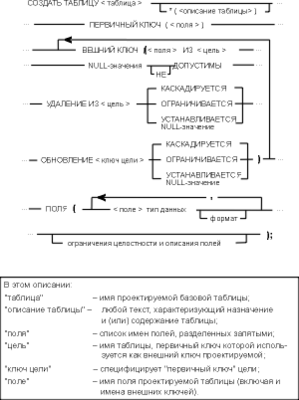

На рис. 3.2 показан синтаксис предложения, предлагаемого для регистрации принимаемых проектных решений.

Рис. 3.3 Синтаксис описания проектных решений

Таблица 3.1 – Для примера приведем описания таблиц "Блюда" и "Состав"

СОЗДАТЬ ТАБЛИЦУ Блюда *( Стержневая сущность )

ПЕРВИЧНЫЙ КЛЮЧ ( БЛ )

ПОЛЯ ( БЛ Целое, Блюдо Текст 60, Вид Текст 7 )

ОГРАНИЧЕНИЯ ( 1. Значения поля Блюдо должны быть

уникальными; при нарушении вывод

сообщения "Такое блюдо уже есть".

2. Значения поля Вид должны принадлежать

набору: Закуска, Суп, Горячее, Десерт,

Напиток; при нарушении вывод сообщения

"Можно лишь Закуска, Суп, Горячее,

Десерт, Напиток");

СОЗДАТЬ ТАБЛИЦУ Состав *( Связывает Блюда и Продукты )

ПЕРВИЧНЫЙ КЛЮЧ ( БЛ, ПР )

ВНЕШНИЙ КЛЮЧ ( БЛ ИЗ Блюда

NULL-значения НЕ ДОПУСТИМЫ

УДАЛЕНИЕ ИЗ Блюда КАСКАДИРУЕТСЯ

ОБНОВЛЕНИЕ Блюда.БЛ КАСКАДИРУЕТСЯ)

ВНЕШНИЙ КЛЮЧ ( ПР ИЗ Продукты

NULL-значения НЕ ДОПУСТИМЫ

УДАЛЕНИЕ ИЗ Продукты ОГРАНИЧИВАЕТСЯ

ОБНОВЛЕНИЕ Продукты.ПР КАСКАДИРУЕТСЯ)

ПОЛЯ ( БЛ Целое, ПР Целое, Вес Целое )

ОГРАНИЧЕНИЯ ( 1. Значения полей БЛ и ПР должны принадлежать

набору значений из соответствующих полей таблиц

Блюда и Продукты; при нарушении вывод сообщения

"Такого блюда нет" или "Такого продукта нет".

2. Значение поля Вес должно лежать в пределах

от 0.1 до 500 г. );

Рассмотренный язык описания данных, основанный на языке SQL [5], позволяет дать удобное и полное описание любой сущности и, следовательно, всей базы данных. Однако такое описание, как и любое подробное описание, не отличается наглядностью. Для достижения большей иллюстративности целесообразно дополнять проект инфологической моделью, но менее громоздкой.

Для наиболее распространенных реляционных баз данных можно предложить язык инфологического моделирования "Таблица-связь", пример использования которого приведен на рис. 3.3. В нем все сущности изображаются одностолбцовыми таблицами с заголовками, состоящими из имени и типа сущности. Строки таблицы – это перечень атрибутов сущности, а те из них, которые составляют первичный ключ, распологаются рядом и обводятся рамкой. Связи между сущностями указываются стрелками, направленными от первичных ключей или их составляющих.

Рис. 3.4. Инфологическая модель базы данных "Питание", построенная с помощью языка "Таблицы-связи"

3.5 Характеристика связей и язык моделирования

При построении инфологических моделей можно использовать язык ER-диаграмм (от англ. Entity-Relationship, т.е. сущность-связь). В них сущности изображаются помеченными прямоугольниками, ассоциации – помеченными ромбами или шестиугольниками, атрибуты – помеченными овалами, а связи между ними – ненаправленными ребрами, над которыми может проставляться степень связи (1 или буква, заменяющая слово "много") и необходимое пояснение.

Между двумя сущностям, например, А и В возможны четыре вида связей.

Первый тип – связь ОДИН-К-ОДНОМУ (1:1): в каждый момент времени каждому представителю (экземпляру) сущности А соответствует 1 или 0 представителей сущности В:

Студент может не "заработать" стипендию, получить обычную или одну из повышенных стипендий.

Второй тип – связь ОДИН-КО-МНОГИМ (1:М): одному представителю сущности А соответствуют 0, 1 или несколько представителей сущности В.

Квартира может пустовать, в ней может жить один или несколько жильцов.

Так как между двумя сущностями возможны связи в обоих направлениях, то существует еще два типа связи МНОГИЕ-К-ОДНОМУ (М:1) и МНОГИЕ-КО-МНОГИМ (М:N).

Пример 2.1. Если связь между сущностями МУЖЧИНЫ и ЖЕНЩИНЫ называется БРАК, то существует четыре возможных представления такой связи:

Характер связей между сущностями не ограничивается перечисленными. Существуют и более сложные связи:

• множество связей между одними и теми же сущностями

(пациент, имея одного лечащего врача, может иметь также несколько врачей-консультантов; врач может быть лечащим врачом нескольких пациентов и может одновременно консультировать несколько других пациентов);

• тренарные связи

(врач может назначить несколько пациентов на несколько анализов, анализ может быть назначен несколькими врачами нескольким пациентам и пациент может быть назначен на несколько анализов несколькими врачами);

• связи более высоких порядков, семантика (смысл) которых иногда очень сложна.

В приведенных примерах для повышения иллюстративности рассматриваемых связей не показаны атрибуты сущностей и ассоциаций во всех ER-диаграммах. Так, ввод лишь нескольких основных атрибутов в описание брачных связей значительно усложнит ER-диаграмму (рис. 2.1,а). В связи с этим язык ER-диаграмм используется для построении небольших моделей и иллюстрации отдельных фрагментов больших. Чаще же применяется менее наглядный, но более содержательный язык инфологического моделирования (ЯИМ), в котором сущности и ассоциации представляются предложениями вида:

СУЩНОСТЬ (атрибут 1, атрибут 2 , ..., атрибут n)

АССОЦИАЦИЯ [СУЩНОСТЬ S1, СУЩНОСТЬ S2, ...]

(атрибут 1, атрибут 2, ..., атрибут n)

где S – степень связи, а атрибуты, входящие в ключ, должны быть отмечены с помощью подчеркивания.

Так, рассмотренный выше пример множества связей между сущностями, может быть описан на ЯИМ следующим образом:

Врач (Номер_врача, Фамилия, Имя, Отчество, Специальность)

Пациент (Регистрационный_номер, Номер койки, Фамилия,

Имя, Отчество, Адрес, Дата рождения, Пол)

Лечащий_врач [Врач 1, Пациент M]

(Номер_врача, Регистрационный_номер)

Консультант [Врач M,Пациент N]

(Номер_врача, Регистрационный_номер).

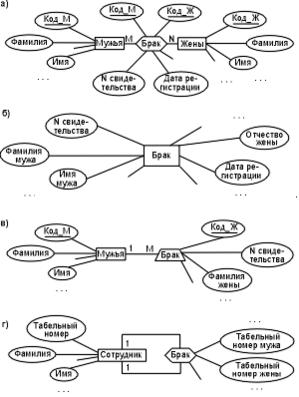

Рис. 3.5. Примеры ER-диаграмм

Для выявления связей между сущностями необходимо, как минимум, определить сами сущности. Но это не простая задача, так как в разных предметных областях один и тот же объект может быть сущностью, атрибутом или ассоциацией. Проиллюстрируем такое утверждение на примерах, связанных с описанием брачных связей (см. пример 2.1).

Пример 2.2. Отдел записей актов гражданского состояния (ЗАГС) имеет дело не со всеми людьми, а только с теми, кто обратился с просьбой о регистрации брака, рождения или смерти. Поэтому в странах, где допускаются лишь традиционные браки, отделы ЗАГС могут размещать сведения о регистрируемых браках в единственной сущности:

Брак (Номер_свидетельства, Фамилия_мужа, Имя_мужа,

Отчество_мужа, Дата_рождения_мужа, Фамилия_жены,

... , Дата_регистрации, Место_регистрации, ...),

ER-диаграмма которой приведена на рис. 2.1,б.

Пример 2.3. Теперь рассмотрим ситуацию, когда отдел ЗАГС расположен в стране, допускающей многоженство. Если для регистрации браков использовать сущность "Брак" примера 2.2, то будут дублироваться сведения о мужьях, имеющих несколько жен (см. табл. 2.1).

Таблица 2.1

Номер свидетельства	Фамилия мужа	...	Фамилия жены	...	Дата регистрации
1-ЮБ 154745	Петухов	...	Курочкина	...	06/03/1991
1-ЮБ 163489	Петухов	...	Пеструшкина	...	11/08/1991
1-ЮБ 169887	Петухов	...	Рябова	...	12/12/1992
1-ЮБ 169878	Селезнев	...	Уточкина	...	12/12/1992
1-ЮБ 154746	Парасюк	...	Свинюшкина	...	06/03/1991
1-ЮБ 169879	Парасюк	...	Хаврония	...	12/12/1992
...	...	...	...	...	...

Дублирование можно исключить созданием дополнительной сущности "Мужья"

Мужья (Код_М, Фамилия, Имя, Отчество, Дата рождения, Место рождения)

и заменой сущности "Брак" характеристикой (см. п. 2.3) со ссылкой на соответствующее описание в сущности "Мужья".

Брак (Номер свидетельства, Код_М, Фамилия жены, ...,

Дата регистрации, ...){Мужья}.
