Концентраторы или хабы (Hub) – устройства множественного доступа, которые объединяет в одной точке отдельные физические отрезки кабеля, образуют общую среду передачи данных или сегменты сети, т.е. хабы используются для создания сегментов и являются средством физической структуризации сети.

Мосты (bridges) – это программно – аппаратные устройства, которые обеспечивают соединение нескольких локальных сетей между собой. Мосты предназначены для логической структуризации сети или для соединения в основном идентичных сетей, имеющих некоторые физические различия.

Коммутаторы (switches) - программно – аппаратные устройства являются быстродействующим аналогом мостов, которые делят общую среду передачи данных на логические сегменты. Логический сегмент образуется путем объединения нескольких физических сегментов с помощью одного или нескольких концентраторов. Каждый логический сегмент подключается к отдельному порту коммутатора. При поступлении данных с компьютера - отправителя на какой-либо из портов коммутатор передаст эти данные, но не на все порты, как в концентраторе, а только на тот порт, к которому подключен сегмент, содержащий компьютер - получатель данных.

Маршрутизаторы (routers) – устройства, обеспечивающие выбор маршрута передачи данных между несколькими сетями, имеющими различную архитектуру или протоколы. Они обеспечивают сложный уровень сервиса, так как могут выполнять “интеллектуальные” функции: выбор наилучшего маршрута для передачи сообщения, адресованного другой сети; защиту данных; буферизацию передаваемых данных; различные протокольные преобразования. Маршрутизаторы применяют только для связи однородных сетей.

Шлюзы (gateway) – устройства (компьютер), служащие для объединения разнородных сетей с различными протоколами обмена. Шлюзы выполняют протокольное преобразование для сети, в частности преобразование сообщения из одного формата в другой.

Эффективность функционирования ЛВС определяется параметрами, выбранными при конфигурировании сети. Конфигурация сети базируется на существующих технологиях и мировом опыте, а также на принятых во всем мире стандартах построения ЛВС и определяется требованиями, предъявляемыми к ней, а также финансовыми возможностями организаций.

Исходя из существующих условий и требований, в каждом отдельном случае выбирается топология сети, кабельная структура, коммуникационное оборудование, протоколы и методы передачи данных, способы организации взаимодействия устройств, сетевая операционная система.

1.2.4 Программное обеспечение локальных сетей

К программным компонентам сетей относятся: операционные системы и сетевые приложения или сетевые службы. Сетевая операционная система – это основа любой вычислительной сети.

Сетевая операционная система необходима для управления потоками сообщений между рабочими станциями и серверами. Она может позволить любой рабочей станции работать с разделяемым сетевым диском или принтером, которые физически не подключены к этой станции.

В сетевой операционной системе отдельного компьютера можно выделить несколько частей.

1) Средства управления локальными ресурсами компьютера, к которым относятся: функции распределения оперативной памяти между процессами, планирования и диспетчеризации процессов, управления процессорами в мультипроцессорных машинах, управления периферийными устройствами и другие функции управления ресурсами локальных ОС.

2) Средства предоставления собственных ресурсов и услуг в общее пользование – серверная часть ОС (сервер). Эти средства обеспечивают, например, блокировку файлов и записей, что необходимо для их совместного использования; ведение справочников имен сетевых ресурсов; обработку запросов удаленного доступа к собственной файловой системе и базе данных; управление очередями запросов удаленных пользователей к своим периферийным устройствам.

3) Средства запроса доступа к удаленным ресурсам и услугам и их использования – клиентская часть ОС. Эта часть выполняет распознавание и перенаправление в сеть запросов к удаленным ресурсам от приложений и пользователей, при этом запрос поступает от приложения в локальной форме, а передается в сеть в другой форме, соответствующей требованиям сервера. Клиентская часть также осуществляет прием ответов от серверов и преобразование их в локальный формат, так что для приложения выполнение локальных и удаленных запросов неразличимо.

4) Коммуникационные средства ОС, с помощью которых происходит обмен сообщениями в сети. Эта часть обеспечивает адресацию и буферизацию сообщений, выбор маршрута передачи сообщения по сети, надежность передачи и т.п., то есть является средством транспортировки сообщений.

В зависимости от функций, возлагаемых на конкретный компьютер, в его операционной системе может отсутствовать либо клиентская, либо серверная части.

Рассмотрим следующие сетевые операционные системы:

1) ОС Unix представляет собой очень мощную, гибкую и динамичную операционную систему, которая в состоянии обрабатывать практически любую предложенную пользователем задачу. Обладает широким набором предлагаемых средств, с помощью которых можно решить большинство проблем, возникающих при работе с информационными технологиями. К преимуществам UNIX относятся мощность работы, стабильность и надежность, полная автоматизация, а также поддержка множества языков программирования.

Эта операционная система предлагает оптимальные решения для работы с Internet, включая доступ к ресурсам Web, Telnet, FTP, базам данным и т.п. Поскольку система UNIX создавалась специально для обработки больших массивов данных и полной интеграции с сетевой средой, она почти всегда превосходит по быстродействию любую другую комбинацию аппаратного и программного обеспечения. Linux представляет собой версию UNIX, адаптированную для процессоров Intel.

2) ОС NetWare фирмы Novell была одной из первых компаний, которые начали создавать ЛВС. В качестве файлового сервера в NetWare может использоваться обычный ПК, сетевая ОС которого осуществляет управление работой ЛВС. Функции управления включают координацию рабочих станций и регулирование процесса разделения файлов и принтера в ЛВС. Сетевые файлы всех рабочих станций хранятся на жестком диске файлового сервера, а не на дисках рабочих станций.

3) Сетевые ОС фирмы Microsoft:

Сетевая ОС Windows NT существовала в двух версиях: Windows NT Advanced Server устанавливалась на серверах сети NT, a Windows NT Workstation представляла собой мощную настольную операционную систему с функциональными возможностями.

Следующая версия Windows NT, предназначенная для использования на серверах, была переименована в Windows NT Server. Высокая производительность и улучшенная поддержка приложений сделали ее одной из самых популярных операционных систем.

Windows NT 4.0 объединяла в себе улучшенную интеграцию с Internet и корпоративными сетями, повышенную производительность, отличную совместимость с другими операционными системами компании Microsoft.

Семейство программных продуктов Windows 2000 Server – является следующим поколением серии операционных систем Windows NT Server, в котором надежные, удобные для работы в интернете службы каталога, сетевые службы и службы приложений, объединенные с мощным комплексным управлением.

Windows 2000 Server - для серверов рабочих групп и отделов. Windows 2000 Advanced Server - для приложений и более надежных серверов отделов.

Windows 2000 Datacenter Server - для наиболее ответственных систем обработки данных.

Семейство программных продуктов Windows Server 2003 Семейство программных продуктов Windows Server 2003 является следующим поколением серверных операционных систем Windows. Windows Server 2003 основана на Windows 2000 Server. Она является платформой высокой производительности для поддержки связанных приложений, сетей, и веб-служб XML для рабочих групп, отделов и предприятий любого размера.

Состав Windows Server 2003:

- Windows Server 2003 Standard Edition - это сетевая операционная система для предприятий малого бизнеса и отдельных подразделений организации.

- Windows Server 2003 Enterprise Edition предназначена для удовлетворения общих ИТ-потребностей.

- Windows Server 2003 Datacenter Edition предназначена для решения ответственных задач, требующих очень высокого уровня масштабированности, доступности и надежности.

- Windows Server 2003 Web Edition – это операционная система для Web-серверов.

Windows Server 2008 — это операционная система нового поколения. В основу Windows Server 2008 положена операционная система Windows Server 2003. Она предназначена для обеспечения пользователей наиболее производительной платформой, позволяющей расширить функциональность приложений, сетей и веб-служб, от рабочих групп до центров данных. При совместном использовании клиентских компьютеров Windows Vista и серверов под Windows Server 2008 значительно повышается производительность, надежность сети.

Таким образом, можно сделать вывод, что при выборе оптимального программно-технического комплекса локальной вычислительной сети необходимо учитывать все требования, предъявляемые выбранной базовой технологии построения данного комплекса. Базовые технологии ЛВС, тополи, структура, сетевое оборудование и программное обеспечение ЛВС представлены в Приложении А.

2 ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ ПОДБОРА ПРОГРАММНО-ТЕХНИЧЕСКОГО КОМПЛЕКСА ЛВС ДЛЯ АВТОМАТИЗАЦИИ РАБОТЫ БУХГАЛТЕРИИ АОЗТ «ДОНЕЦКОЕ ПУСКО-НАЛАДОЧНОЕ УПРАВЛЕНИЕ № 414 «ДОНБАСЭЛЕКТРОМОНТАЖ»

2.1 Административные, технические и программные характеристики АОЗТ «Донецкое пуско-наладочное управление № 414 «Донбасэлектромонтаж»

Основано в 1951 году как спецучасток по наладке и вводу в эксплуатацию смонтированного электрооборудования треста «Донбассэлектромонтаж». В 1966 году трест, который с 1962 года уже называется «Электроюжмонтаж», реорганизует спецучасток в наладочно-монтажное управление.
В настоящее время Акционерное общество «НМУ «Электроюжмонтаж» имеет в своем составе

- Харьковское дочернее предприятие.

- Киевское дочернее предприятие.

- Филиал в г.Курчатове (Курская АЭС)

Основной сферой деятельности АО «НМУ «ЭЮМ» являются работы по монтажу и ремонту трансформаторов всех мощностей и классов напряжения, монтажу, наладке, сервисному обслуживанию, ремонту, модернизации и реконструкции электротехнического оборудования тепловых и атомных электростанций, электроподстанций.

АО «НМУ «ЭЮМ» производит следующие работы:

- наладка и испытание повышенным напряжением электрооборудования на напряжения от 220В до 110 кВ; 750 кВ;

- наладка релейной защиты и автоматики механизмов и ЛЭП на напряжения до 750 кВ включительно;

- автоматики;

- монтаж, наладка, и сервисное обслуживание трансформаторных подстанций наладка высокочастотной связи, телемеханики и противоаварийной;

- ремонт и поверка средств измерений;

- монтаж и ремонт трансформаторов всех напряжений (6,10,35,110 кВ и выше);

- отыскание мест повреждения и ремонт кабельных ЛЭП 6-10 кВ;

- очистка и регенерация трансформаторного и турбинного масел.

Все работы выполняются в соответствии с требованиями нормативной документации и в установленные сроки.

АОЗТ «Донецкое пуско-наладочное управление № 414 «Донбасэлектромонтаж» расположено по адресу: г. Северодонецк, ул. Заводская – 38.

Предприятие состоит из следующих структурных подразделений:

• директор;

• приемная директора;

• главный инженер;

• экономический отдел;

• сметный отдел;

• бухгалтерия.

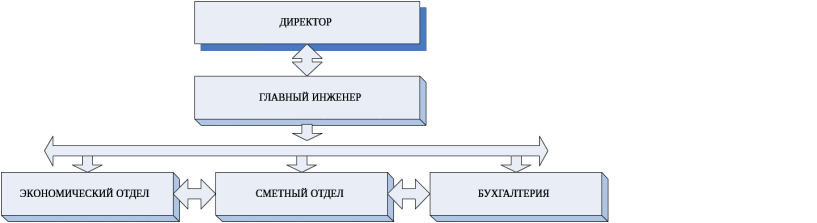

Схема взаимодействия отделов представлена на рисунке 2.1.

Рисунок 2.1 – Схема взаимодействия отделов АОЗТ «Донецкое пуско-наладочное управление № 414 «Донебасэлектромонтаж »

Все отделы управления оснащены современной компьютерной техникой, объединенной в локальную вычислительную сеть. План помещения и расположения компьютерной техники представлен в Приложении Б.

Перечень оборудования и его технические характеристики представлены в таблице 2.1.

Таблица 2.1 – Перечень программно-технических средств отделов АОЗТ «Донецкое пуско-наладочное управление № 414 «Донебасэлектромонтаж »

2.2 Постановка задачи процесса подбора программно-технического комплекса ЛВС для автоматизации работы бухгалтерии АОЗТ «Донецкое пуско-наладочное управление № 414 «Донебасэлектромонтаж»
