Далі визначимо середній час напрацювання до першої відмови:

= 11 років

Таблиця 8.1 Розрахунок інтенсивності відмови елементів

Найменування елемента	Тип елемента	N	λо.е.10-7 1/год	Кн	at	ab	N∙ λо.е.10-7 Кн∙ at∙ ab
1	2	3	4	5	6	7
Діоди	1N4007	7	0,31	0,033	1,1	10	0,78771
	1N4148	2	0,31	0,033	1,1	10	0,22506
Стабілізатор	78L05	1	0,3	0,052	1,2	10	0,1872
Конденсатори
електроліти	ECR	2	0,5	0,6	0,2	10	1,2
кераміка	C 0603	10	0,33	0,313	0,45	10	4,64805
Резистори	R0805	19	0,3	0,2	1,3	10	14,82
Мікроконтролер	АТ89С2051	1	0,2	1	3	10	6
	ATTINY2313	1	0,2	1	3	10	6
Кварцовий резонатор	KX-3Н	1	0,25	1	1	10	2,5
	HC 49U	1	0,25	1	1	10	2,5
Світлодіоди	GNL-014SRD, GNL-3014	2	0,5	0,67	1,2	10	8,04
Перемикачі	SWD 1–4	1	0,2	0,12	1,1	10	0,264
Кнопки	PS580L/N	1	0,2	0,12	1,1	10	0,264
Транзистори	2N3904A	2	0,3	0,052	1,2	10	0,374
	BSS295	2	0,2	0,052	1	10	0,208
Рознімання	PLS-6	1	0,2	1	1	10	2
	PLS-8	1	0,2	1	1	10	2
	STB 1–12	1	0,08	1	1	10	0,8
Друкована плата	СТФ – 2–35–1,5	2	2	1	1	10	40
Пайка виводів	ПОС-60	179	0,005	1	1	10	8,95

Потім визначимо ймовірність безвідмовної роботи протягом 1 року:

Тоді ймовірність відмов Q(t) = 1–1 – 0,9143 = 0,0856

Визначимо ймовірність безвідмовної роботи протягом 10 років і побудуємо таблицю і графік залежності ймовірності безвідмовної роботи від часу:

Таблиця 8.2

t, годин	P(t)	Q(t)
24	0,999756	0,000244194
168	0,998292	0,001708108
720	0,9927	0,007299945
1440	0,985453	0,014546601
2160	0,97826	0,021740356
4320	0,956992	0,04300807
8800	0,914344	0,085656356
17600	0,836024	0,163975701
35200	0,698937	0,301063371
70400	0,488512	0,511487588
140000	0,240595	0,759404938
280000	0,057886	0,942114016
1000000	3,81 E-05	0,999961927

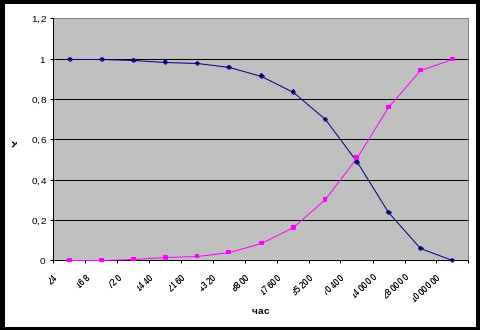

Рис. 8.1 – Графік залежності ймовірності безвідмовної роботи від часу

З графіка видно, що даний пристрій пропрацює 11 років безвідмовно, а подальша експлуатація приладу може призвести до його ремонту, який може перевищити вартість самого пристрою.

9. Проектування друкованого вузла в системі P-CAD

Система P-CAD 2001 призначена для проектування багатошарових ДП електронних пристроїв у середовищі Windows. Вона складається із чотирьох основних модулів: P-CAD Library Manager (або Library Executive), Р-CAD Schematic, P-CAD PCB, P-CAD Autorouters і ряду допоміжних програм [14].

Загальні характеристики системи P-CAD 2001:

32-розрядна база даних;

не більше 20 000 компонентів в одній бібліотеці;

необмежена кількість компонентів у проекті;

не більше 64 000 ланцюгів у проекті;

не більше 999 виводів у компоненті;

не більше 255 секцій у компоненті;

не більше 2000 символів в атрибуті;

не більше 2000 символів у текстовому рядку;

не більше 20 символів в імені виводу, ім'я ланцюга, позиційному позначенні виводу (пропуски, знаки табуляції, крапки й дужки не допускаються);

не більше 16 символів в імені типу компонент (пробіли й знаки табуляції не допускаються);

не більше 30 символів у позиційному позначення компонента (символи кирилиці допускаються, але їх використовувати не рекомендуються; символи двокрапки, пробіли, знаки табуляції, крапка й крапка з комою не допускаються);

мінімальний крок сітки 0,1 мил. в англійській системі й 0,001 мм у метричній системі. Систему одиниць можна змінювати на будь-якій фазі роботи із проектом;

Графічний редактор схем P-CAD Schematic:

не більше 99 листів схем у проект, максимальний розмір листа 60x60 дюймів;

підтримка стандартних форматів А-Е, АО-А4 і форматів, що задаються користувачами;

контроль помилок у принципових схемах;

перехресні зв'язки між Р-САВ Schematic і P-CAD PCB дозволяють для обраної на схемі ланцюга висвітити на ДП відповідний їй провідник і навпаки (так званий гарячий зв'язок);

передача даних програмі моделювання змішаних аналогово-цифрових пристроїв Advanced Sim системи Protel [14].

Графічний редактор ДП P-CAD РСВ:

не більше 99 шарів у базі даних ДП (всіх шарів, включаючи сигнальні шари, шари металізації й допоміжні), з них 11 шарів попередньо визначені;

максимальний розмір ДП 60x60 дюймів;

не більше 6400 типів контактних площадок у проекті;

ширина траси не більше 1 див (394 милий);

не більше 64000 стилів стеків контактних площадок у проекті;

контактні площадки 12 форм: еліпс, овал, прямокутник, округлений прямокутник, полігон, безпосереднє з'єднання із шаром металізації, тепловий бар'єр з 2 або 4-перемичками 2-х орієнтації кожне, перехрестя для свердління (Target), кріпильний отвір (Mounting Hole);

контроль дотримання зазорів і повнота розведення ПП;

підтримка керуючих файлів фотоплоттеров Gerber (формати RS-274-D і RS-274-X), свердлильних верстатів зі ЧПУ типу Excellon (формат настроюється користувачем);

передача даних програмі аналізу цілісності сигналів Signal Integrity.

Опишемо деякі трудомісткі операції, які були проведені на етапах проектування друкованого вузла в P-CAD.

Одним із трудомістких процесів проектування друкованого вузла було розміщення конструктивних елементів на конструктивні ДП.

При опрацюванні списку ланцюгів зазначені в ньому конструктиви компонентів вибираються з бібліотек і розміщуються системою в робочій області редактора ДП довільним чином. Як правило, вони групуються за типами. При цьому відображуються електричні зв'язки між їх виводами.

Взявши за основу розміщення елементів, проведене в попередньому розділі дипломної роботи, було виконано ручне розміщення елементів всередині контуру ДП. Система Р-САD не має засобів для автоматичного компонування, але має кілька інструментів для полегшення цієї роботи.
