Текст из файла (страница 2)

где - относительное изменение уровня мощности сигнала на выходе линейной части измеряемого ППУ при двух различных значениях температуры шума на его входе.

Рисунок 3.1 - Структурная схема измерения шумовых параметров четырехполюсников методом двух отсчетов

Полученное в результате измерения значение Fу(Ту) включает в себя кроме значения температуры шума входа измеряемого устройства также

составляющую за счет собственных шумов измерителя мощности:

, (3.4)

где Тизм - температура шума входа измерителя мощности;

G - коэффициент усиления измеряемого устройства по мощности.

При измерениях может использоваться один генератор шума, если имеется возможность изменения его температуры шума, например газоразрядный генератор шума во включенном и выключенном состояниях. Если имеется возможность плавного изменения температуры шума, например при использовании диодного генератора шума или газоразрядного генератора шума с аттенюатором на выходе, то изменением Т2 можно достигнуть n = 2 и отсчитать значение Fy(Ty) по шкале тока диода или аттенюатора. Метод двух отсчетов при n = 2 получил название метода удвоения.

При выборе числа n исходят из того, что при слишком малом значении отношения уровней мощности сигналов (n < 2) снижается точность отсчета, а при слишком большом может возникнуть дополнительная погрешность за счет нелинейности преобразования сигнала в измерителе мощности.

Разновидностью метода двух отсчетов, исключающей трудно учитываемую составляющую погрешности измерения за счет собственных шумов измерителя мощности, является метод аттенюатора (постоянного уровня). Он наиболее пригоден для измерения шумовых характеристик усилительных устройств. Структурная схема метода измерения приведена на рисунке 3.2.

В отличие от рассмотренного выше метода в данном методе изменение отношения сигналов производится аттенюатором на выходе измеряемого усилителя в тракте СВЧ или промежуточной частоты.

При подаче на вход измеряемого усилителя сигнала от градуированного генератора с низким уровнем температуры шума (Т1) отмечается показание измерителя мощности

, (3.5)

где γ1 - затухание градуированного аттенюатора при подключенном генераторе шума с Т1;

α0 - показание выходного прибора, обусловленное собственными шумами измерителя мощности.

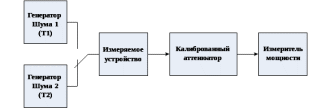

Рисунок 3.2 - Структурная схема измерения шумовых параметров четырехполюсников методом аттенюатора

При включении на вход измеряемого усилителя генератора с температурой шума Т2 затухание аттенюатора (γ2) устанавливается таким, при котором показание измерителя мощности примет значение α2 = α1.

Это соответствует равенству

Отсюда

, (3.6)

где - отношение затуханий аттенюатора.

Метод имеет два варианта в зависимости от способа изменения отношения сигналов. При использовании аттенюатора в тракте промежуточной частоты, как и при методе двух отсчетов, необходимо учитывать поправку за счет собственных шумов измерителя мощности. В этом случае температура шума измеряемого усилителя определяется по (3.4).

Использование аттенюатора в СВЧ тракте позволяет производить изменения отношения сигналов непосредственно на выходе измеряемого усилителя. При этом необходимо учитывать поправку за счет шумов, вносимых аттенюатором. Температура шума на входе измеряемого усилителя

, (3.7)

где G - коэффициент усиления измеряемого усилителя.

Оба метода (двух отсчетов и аттенюатора) имеют одинаковую зависимость погрешности измерения температуры шума от параметров измерительной аппаратуры.

Основными составляющими погрешностей методов являются:

• погрешность за счет нелинейности амплитудной характеристики

измеряемого устройства и преобразования сигнала в измерителе мощности (для метода двух отсчетов);

• погрешность градуировки температуры шума генераторов;

• погрешность индикации отношения сигналов;

• погрешность за счет рассогласования генератора шума и

измерителя мощности.

Основными недостатками рассмотренных методов являются:

• низкая чувствительность, в результате чего при измерениях

больших значений температуры шума возрастает погрешность измерений;

• трудность настройки измеряемого устройства в большом

динамическом диапазоне (при настройке на минимум коэффициента шума);

• низкая производительность труда;

• невозможность проведения измерений шумовых параметров ПУУ

без разборки аппаратуры, в состав которой оно входит.

Однако, несмотря на указанные недостатки, приведенные методы относительно просты, не требуют для своей реализации дорогостоящей измерительной аппаратуры и могут использоваться там, где не требуется высокая производительность труда и не измеряются шумовые параметры в большом динамическом диапазоне.

Для исключения погрешностей за счет нестабильности усиления измерительного тракта и нелинейности преобразования сигналов при измерениях шумовых параметров четырехполюсников может использоваться метод опорного сигнала. Структурная схема метода представлена на рисунке 3.3.

От измерительного генератора, работающего в режиме непрерывной генерации, через направленный ответвитель на исследуемое устройство подается опорный сигнал. В тракте промежуточной частоты измерительного приемника имеются ограничитель и частотный детектор. Второй детектор приемника по отношению к шумовому сигналу работает в смесительном режиме. Гетеродинным сигналом является опорный сигнал от измерительного генератора. При выключенном генераторе шума (ГШ) отсчитывается показание выходного индикатора приемника. Включается генератор шума, изменением ослабления аттенюатора измерительного генератора увеличивается уровень опорного сигнала до получения прежнего показания индикатора. Разность двух отсчетов аттенюатора дает отношение сигналов на выходе четырехполюсника.

Рисунок 3.3 - Структурная схема измерения шумовых параметров четырехполюсников методом опорного сигнала

Основным недостатком метода является значительная составляющая погрешности измерения за счет собственных шумов измерительного приемника. Кроме того, метод не имеет преимуществ по сравнению с другими методами в части высокочастотной составляющей погрешности измерений.

3.2 Модуляционный метод измерения шумовых параметров четырехполюсников

Известно много различных вариантов модуляционного метода. Общим для них является сравнение мощности шумов на выходе линейной части испытуемого устройства при включенной и выключенной мерах температуры шума [спектральной плотности мощности шума (СПМШ)] на входе четырехполюсника. Для выделения слабых шумовых сигналов на выходе измеряемого устройства используется модуляционный метод выделения и измерения сигналов.

Рисунок 3.4 - Упрощенная структурная схема

Метод обладает достаточно высокой чувствительностью, что позволяет использовать при измерениях относительно маломощные меры шума, а также включать их в измерительные тракты через направленные ответвители. Последнее в свою очередь делает возможным:

• производить измерения коэффициента шума при работе приемного устройства на реальную нагрузку (антенну);

• осуществлять измерения шумовых параметров без нарушения функционирования приемного устройства;

• исключать дополнительную погрешность измерения, обусловленную изменением выходного сопротивления генератора шума при его работе в режиме модуляции.

На рисунке 3.4 приведена упрощенная структурная схема метода измерения.

Принцип измерения иллюстрируется на рисунке 3.5, на котором показан характер изменения во времени относительных температур шума, приведенных к входу измеряемого устройства.

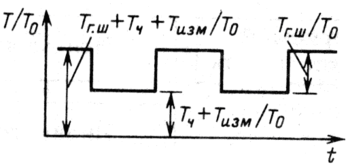

Рисунок 3.5 - Временная диаграмма изменения температуры шума на входе измеряемого четырехполюсника

При модуляции генератора шума (включении и выключении) относительная температура шума, приведенная к входу измеряемого четырехполюсника, изменяется

от

Тгш/Т0 + Тч/Т0 + Тизм/Т0 или tгш+Fч+

до

Т0/Т0 + Тч/Т0 + Тизм/Т0 или Fч + ,

где  = (Fизм – 1)/G;

Тгш - температура шума генератора;

Tгш - избыточная относительная температура шума генератора;

Тч - температура шума измеряемого четырехполюсника;

Fч - коэффициент шума четырехполюсника;

Fизм - коэффициент шума измерительного устройства;

Т0 - нормальная температура (293К).

Шумовой сигнал на выходе четырехполюсника промодулирован частотой модуляции генератора шума. Как видно из рисунка 3.5, глубина модуляции тем больше, чем меньше мощность шумов измеряемого четырехполюсника. Во всех вариантах модуляционного метода селективно выделяются низкочастотные составляющие частоты модуляции, пропорциональные tгш и tгш + Fч +  или Fч + . Одна из величин (tгш) фиксируется с помощью автоматического регулирования усиления (АРУ) усилителя измерительного устройства, а другая используется для определения коэффициента шума измеряемого четырехполюсника. Применение при этом узкополосных устройств (синхронных и частотных детекторов, фильтров и др.) позволяет избавиться от шумового фона и увеличить чувствительность к первой гармонике низкочастотной составляющей модулированных сигналов.

Известно большое число различных вариантов модуляционного метода, удовлетворяющих многим требованиям, предъявляемым к измерениям шумовых параметров четырехполюсников. В зависимости от требуемой точности и пределов измерения, особенностей исследуемых устройств может быть технически реализован тот или иной вариант метода.

4. Средства измерения коэффициента шума четырехполюсников

4.1 Общие сведения

Для измерения коэффициента шума и коэффициента передачи приемно-усилительных устройств СВЧ диапазона выпускается относительно большое число типов приборов. Эта измерительная аппаратура различается по техническим характеристикам (пределам измерений, диапазонам рабочих частот) и номенклатуре исследуемых устройств. Весь комплекс приборов позволяет решать многие измерительные задачи, возникающие при оценке шумовых свойств как аппаратуры в целом, так и отдельных ее узлов при их проектировании, производстве и эксплуатации. С помощью подобных приборов могут производиться измерения:

• коэффициента шума и коэффициента передачи приемных устройств;

• коэффициента шума и коэффициента передачи СВЧ усилителей, интегральных микросхем и транзисторов по точкам и в панораме;

• коэффициента шума и коэффициента преобразования смесителей;

• градуировка рабочих генераторов шума.

Измеритель коэффициента шума, как правило, представляет собой супергетеродинный приемник с высокоточным детектором. ИКШ обеспечивает управление генератором шума и вывод результатов измерения на индикатор. Вычисление коэффициента шума производится автоматически по модуляционному методу.

4.2 Измерение коэффициента шума и коэффициента передачи приемно-усилительных устройств СВЧ диапазона

Измерение выполняется в два этапа: вначале проводится калибровка измерительного тракта с подключением генератора шума к входу измерителя (рисунок 4.1), при которой измеряется собственный коэффициент шума измерителя во всем частотном диапазоне при двух различных температурах источника шума (включенное и выключенное состояние ГШ).

Рисунок 4.1 - Структурная схема калибровки измерительного тракта

При этом напряжение на входе АЦП изменяется от величины

(4.1)

до величины

(4.2)

где - коэффициент передачи по мощности измерительной схемы от входа ИКШ до выхода детектора;

- приведенная к входу температура шума ИКШ;

- коэффициент пропорциональности.

По сигналам α1 и β1 происходит определение коэффициента шума ИКШ

(4.3)

где - избыточная относительная температура генератора шума.

Далее присоединяется исследуемое устройство между выходом ГШ и входом измерителя и проводится измерение его характеристик (рисунок 4.2).

Рисунок 4.2 - Структурная схема измерения КШ и КП четырехполюсников

На этапе измерения (рисунок 4.2) в зависимости от того выключен генератор шума или включен, напряжение на входе АЦП изменяется от величины

(4.4)

до величины

(4.5)
