Н_о =Н- h_р=3,0-0,8=2,2 м

h_с =0,2* Н_о =0,2*2,2=0,44 м

Возможная высота подвески светильника над осветительной поверхностью:

Н_р=Н_о- h_с =2,2-0,44= 1,76 м

Высота подвески светильника над полом соответственно:

Н_р+ h_р=3,0+0,44=2,56 м

расстояние между центров светильника составляет:

L= 1,4* Н_р=1,4*1,76=2,464 м

Необходимое количество ламп:

N = S/ L² где S площадь помещения

N1=3,9/4,53=0,97 1

N2=6,0/4,53=1 1

N3=30,3/4,53=6 6

N4=56,8/4,53=12 12

N5=4,8/4,53=1 1

N6=9,7/4,53=2 2

N7=9,1/4,53=2 2

N_общ=1+1+6+12+1+2+2=25 ламп

4.5 Расчет природного освещения помещений

Освещение производственных помещений влияет на состояние здоровья, продуктивность работы, качество продукции и уровень производственного травматизма. Организация правильного освещения рабочих мест, зон обработки и производственных помещений имеет большое санитарно-гигиеническое значение, способствует повышению продуктивности работы, снижения травматизма, улучшения качества продукции. И наоборот, недостаточное освещение усложняет исполнения технологического процесса и может быть причиной несчастного случая и заболевания органов зрения. Освещение должно удовлетворять такие основные требования: - быть равномерным и довольно сильным;

- не создавать различных теней на местах работы, контрастов между освещенным рабочем местом и окружающей обстановкой;

- не создавать ненужной яркости и блеска в поле взора работников;

- давать правильное направление светового потока;

Все производственные помещения необходимо иметь светлопрорезы, которые дают достаточное природное освещение. Без природного освещения могут быть конференц залы заседаний, выставочные залы, раздевалки, санитарно-бытовые помещения, помещения ожидания медицинских учреждений, помещений личной гигиены, коридоры и проходы.

Коэфициент природного освещения:

Е¹²³=Е_н¹²³*m*c

Где Е_н – значение КПО для III пояса светового климата

m – коэффициент светового климата

с – коэффициент солнечности климата

Светловой коэффициент:

a=ΣS_в/S_п = 5/122,9 = 0,04

a4=4/56,8=0,07

a6=1/9,7=0,1

a7=1/6,0=0,17

а = 0,07+0,1+0,17=0,34 (можно сказать, что для площади 280,7 м² 19 окон достаточно для естественного освещения)

Где a- световой коэффициент;

ΣS_в – суммарная площадь окон в помещении;

S_п – площадь пола в этом же помещении – 122,9 м²;

Расчет необходимой суммарной площади окон по формуле:

ΣS_в=а S_п = 3,976+0,97+0,986=6 м²

ΣS_в4=0,07*56,8 = 3,976 м²

ΣS_в6=0,1*9,7 = 0,97 м²

ΣS_в7=0,17*9,1 = 1,547 м²

Расчет площади одного окна:

n= ΣS_в/S_в

S_в4=3,976/4=0,994 м²

S_в6=0,97/1= 0,97 м²

S_в7=1,547 /1= 1,547 м²

где n- количество окон

S_в- площадь одного окна

Суммарная площадь окон и ламп:

- для бокового освещения

ΣS_в= S_п*е_min*ŋ_в*k/(100*τ_в*r₁)

ΣS_в1=3,9*4*2,1*1/(100*2,1*3)=0,6

ΣS_в2=6,0*4*2,1*1/(100*2,1*3)=0,6

ΣS_в3=30,3*4*2,1*1/(100*2,1*3)=0,09

ΣS_в4=56,8*4*2,1*1/(100*2,1*3)=0,51

ΣS_в5=4,8*4*2,1*1/(100*2,1*3)=1,54

ΣS_в6=9,7*4*2,1*1/(100*2,1*3)=0,3

ΣS_в7=9,1*4*2,1*1/(100*2,1*3)=0,12

для верхнего освещения

ΣS_л= S_п*е_сер*ŋ_л*k/(100*τ_л*r₂)

ΣS_л1=3,9*1,5*8,5*1/(100*0,3*4)=0,41

ΣS_л2=6,0*1,5*8,5*1/(100*0,3*4)=0,64

ΣS_л3=30,3*1,5*8,5*1/(100*0,3*4)=3,22

ΣS_л4 =56,8*1,5*8,5*1/(100*0,3*4)=6

ΣS_л5 =4,8*1,5*8,5*1/(100*0,3*4)=0,51

ΣS_в6=9,7*1,5*8,5*1/(100*0,3*4)=1

ΣS_в6=9,1*1,5*8,5*1/(100*0,3*4)=0,97

ВЫВОДЫ

В данном дипломном проекте были сформулированы технико-экономическое обоснование модернизации ЛВС, проанализирована структурная схема ЛВС, спланированы информационная безопасность и произведены экономические расчеты.

В дипломном проекте мною была проанализирована локальная сеть Службы по делам детей Северодонецкого городского совета, даны рекомендации по расширению ЛВС и защите информации.

Анализ показал, что целями создания локальной сети Службы по делам детей Северодонецкого городского совета являются:

• совместная обработка информации;

• совместное использование сетевых ресурсов, таких как локальные диски, сетевой принтер, доступ в Интернет;

• централизованное управление компьютерами;

• централизованное резервное копирование всех данных;

• контроль за доступом к информации.

Проанализировав существующую сеть можно сказать, что используемая технология – Fast Ethernet, топология – «звезда», а используемое кабельное соединение - витая пара категрии 5 (неэкранированная). Она позволяет передавать информацию со скоростью до 100 Мбит/с. В качестве ретранслятора используется GETNET 16 PORT Switch 10/100 GS-D16P. Преимуществами являются низкая цена и легкая наращиваемость.

Такая конфигурация сети полностью удовлетворяет требованиям по обеспечению бесперебойного документооборота и по использованию совмесных ресурсов. Так как в сеть объединены 5 компьютеров, будет обеспечено высокое быстродейсвие передачи данных в сети. При моделировании видно, что соединение 100 Мбит/с используется не на полную мощность, что позволит развивать и увеличивать сеть, не задумываясь о скорости передачи данных.

При увеличении числа рабочих станций не нужно будет менять сетевое оборудование, необходимо только добавить отдельные компоненты, такие как дополнительные линии связи, так как свободными остаются еще 11 портов Switch 10/100 GS-D16P.

Так же можно сказать, что для поддержания бесперебойной работы сети, я рекомендую заменить участки линий связи, проходящие в коридоре на экранированную витую пару.

Использование анализируемой ЛВС даст годовой экономический эффект в сумме 112 554,42 грн., что позволит окупить затраты в течение 6 месяцев.

В разделе охраны труда был произведен расчет отопления, вентиляции, природного и искусственного освещений. Сравнив их с нормативными значениями, сделала вывод, что все нормы охраны труда соблюдаются.

СПИСОК ЛИТЕРАТУРЫ

1. Кульгин М. В. Компьютерные сети. Практика построения.–СПб., 2003.

2. Медведовский И. С. DNS – под прицелом. – СПб., 2003.

3. Олифер В.Г., Олифер Н.А. Компьютерные сети: принципы, технологии, протоколы.– СПб., 2001

4. Пьянзин К. К. Настройка серверов имен DNS. – М., 2005.

5. Фадеев А. С. Конфигурирования сервиса DNS. – М., 2005.

6. Фратто М. М. Механизмы защиты корпоративных сетей.-М.,2001

7. Фратто М. М. Межсетевое экранирование. - М., 2002.

8. Шалин П. А. Компьютерная сеть своими руками. – СПб., 2003.

9. Акулов О. А. Информатика: базовый курс. – М.: Омега-Л, 2004.

10. Барсуков В. С., Тарасов О. В. Новая информационная технология. Вычислительная техника и ее применение. 2001

11. Вычислительные системы, сети и телекоммуникации: Учебник для вузов.

ПРИЛОЖЕНИЕ А

СРАВНИТЕЛЬНЫЙ АНАЛИЗ БАЗОВЫХ ТЕХНОЛОГИЙ ПОСТРОЕНИЯ ЛОКАЛЬНЫХ СЕТЕЙ

ПРИЛОЖЕНИЕ Б

СПЕЦИФИКАЦИЯ ЛВС

ПРИЛОЖЕНИЕ В

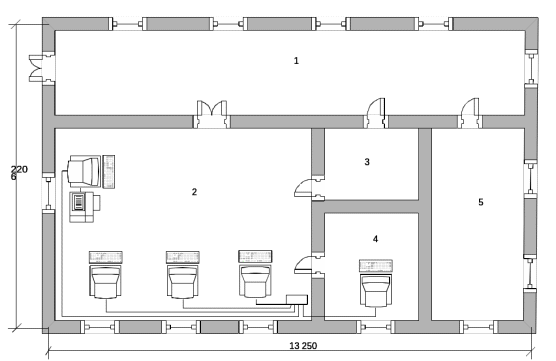

ПЛАН ПОМЕЩЕНИЯ И СХЕМА ОРГАНИЗАЦИИ ЛОКАЛЬНОЙ СЕТИ СЛУЖБЫ ПО ДЕЛАМ ДЕТЕЙ СЕВЕРОДОНЕЦКОГО ГОРОДСКОГО СОВЕТА
