Текст из файла (страница 9)

Рисунок 24

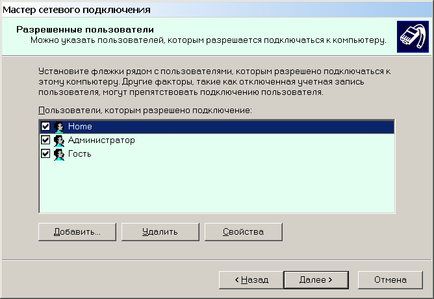

1. Здесь мы выбираем пользователей, которые смогут подключаться к компьютеру:

Рисунок 25

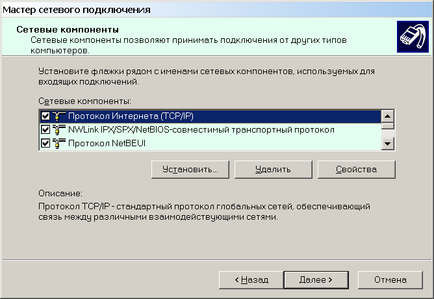

1. Теперь выбираем используемые сетевые компоненты для подключения:

Рисунок 26

1. Далее мастер сетевого подключения предложит название соединения. Оставим его: «Входящие подключения».

2. Теперь посмотрим на свойства VPN-подключения. Для этого в окне «Сеть и удалённый доступ к сети» наведём на значок нашего соединения «В этом и заключается моя курсовая работа», нажмём правую кнопку мыши и выберем «Свойства».

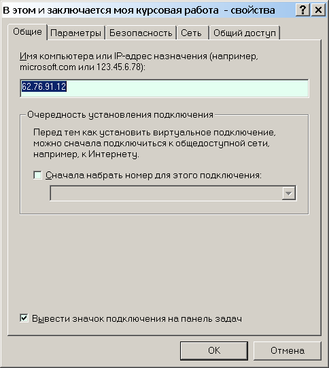

3. Закладка «Общие». Здесь можно указать IP-адрес компьютера, с которым мы будем устанавливать VPN-соединение, а так же указать номер телефона:

Рисунок 27

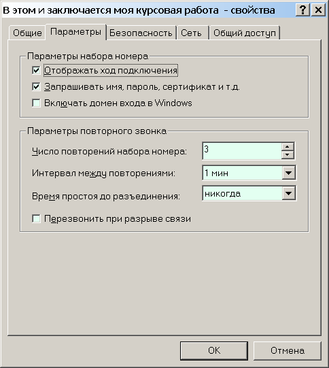

1. Закладка «Параметры». Здесь указываются Параметры набора номера и Параметры повторного звонка:

Рисунок 28

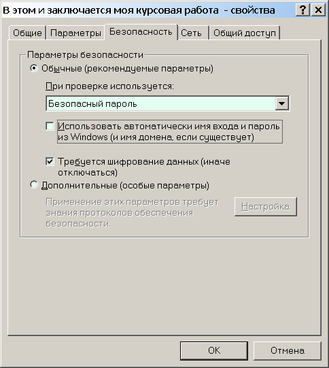

1. Закладка «Безопасность». Здесь у нас имеется два пункта «Параметров безопасности»: «Обычные» и Дополнительные».

Рисунок 29

В меню «При проверке используется:» можно выбрать либо «Безопасный пароль», либо «Смарт-карта».

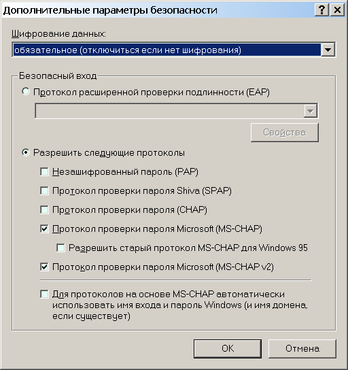

Если выбрать пункт «Дополнительные» и нажать «Настройка», то вылезет следующее окно:

Рисунок 30

В меню «Шифрование данных» можно выбрать три пункта:

• обязательное (отключиться если нет шифрования)

• необязательное (подключиться даже без шифрования)

• неразрешено (отключиться если требуется шифрование)

В меню «Безопасный вход» имеется два пункта:

1. Протокол расширенной проверки подлинности. Здесь имеется список методов проверки подлинности, доступных на компьютере.

2. Разрешить следующие протоколы. Здесь указывается, какие протоколы разрешить/не разрешить.

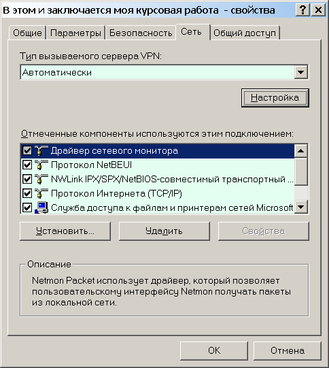

1. Закладка «Сеть». Здесь можно выбрать тип вызываемого сервера VPN: Автоматически, Туннельный протокол точка-точка (PPTP) и туннельный протокол второго уровня (L2TP). Так же имеется список доступных для использования сетевых компонентов.

Рисунок 31

1. Закладка «Общий доступ».

Рисунок 32

Если навести на «Общий доступ» и нажать правую кнопку мыши, то появится следующая подсказка:

Рисунок 33

12 Создание виртуального частного подключения в Windows NT

12.1 Установка протокола PPTP

Установка протокола PPTP (в нашем случае он уже установлен). В «Панели управления» дважды щелкаем на папку «Сеть». Затем смотрим закладку «Протоколы»:

Рисунок 34

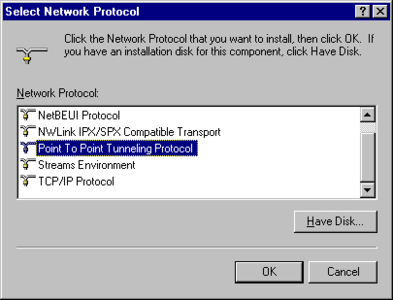

Нажимаем на кнопку “Add” (Добавить), выбираем Point to Point Tunneling Protocol, нажимаем ОК:

Рисунок 35

Чтобы посмотреть конфигурацию PPTP, нужно нажать правой кнопкой на Point to Point Tunneling Protocol:

Рисунок 36

Здесь можно выбрать количество одновременных подключений к серверу.

12.2 Добавление VPN устройств на PPTP сервер

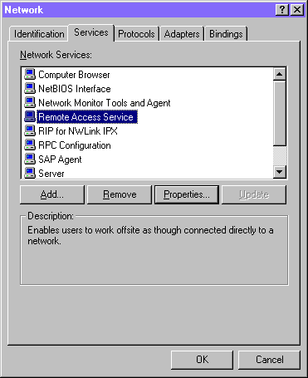

Наводим курсор на Remote Access Service и нажимаем Properties.

Рисунок 37

Затем для добавления VPN-устройства нужно нажать Add и выбрать VPN-устройство:

Рисунок 38

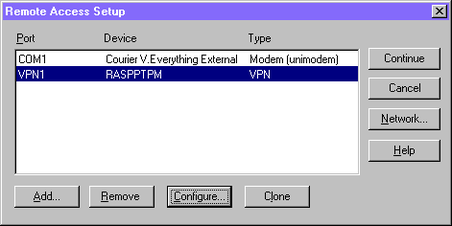

Устройство добавлено:

Рисунок 39

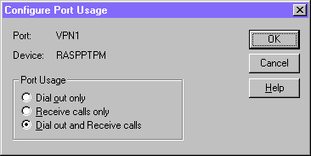

Для конфигурирования VPN-устройства нажимаем Configure:

Рисунок 40

Здесь имеются следующие возможности:

• Только исходящие звонки

• Только входящие звонки

• Исходящие и входящие звонки

Выбираем «исходящие и входящие звонки». Теперь сервер может принимать и создавать VPN-соединения.

PPTP в большинстве случаев используется для создания безопасных соединений через Интернет. Таким образом, PPTP клиент должен иметь две записи в своей телефонной книге:

1. для соединения с Интернет-провайдером

2. для соединения с PPTP сервером

Однако если использовать PPTP для соединения с другим компьютером по локальной сети, необходимо иметь только одну запись в телефонной книге.

12.3 Создание записи в телефонной книге для подключения к провайдеру Интернета

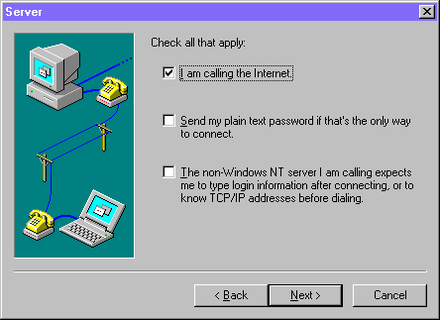

Запускаем программу Dial-Up Networking (Start, Accessories). В появившемся окне вводим имя новой записи и нажимаем «Next». Во вновь появившемся окне выбираем I am calling the Internet и нажимаем «Next»:

Рисунок 41

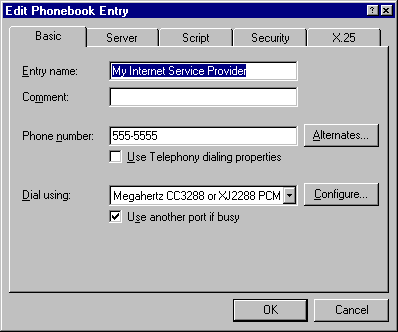

В следующем окне выбираем модем, нажимаем «Next». Далее появляется окно, в котором мы вводим телефонный номер провайдера, нажимаем «Next». Новая запись сделана. Можно редактировать запись нажав «More», «Edit entry and modem properties». Появиться окно с открытой закладкой «Basic»:

Рисунок 42

Здесь можно ввести имя записи, другой номер телефона и т.д.

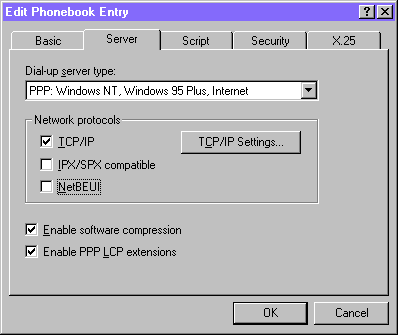

Закладка «Server». Здесь можно выбрать тип сервера, используемые протоколы, установить сжатие данных:

Рисунок 43

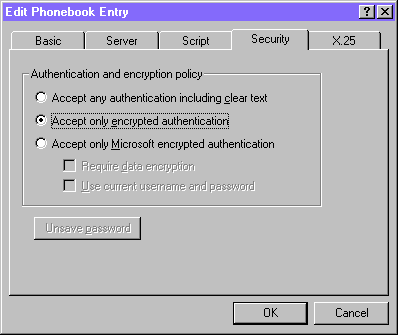

Закладка «Security». Здесь выбирается политика шифрования и аутентификации:

Рисунок 44

12.4 Создание записи в телефонной книге для подключения к PPTP серверу

Здесь необходимо произвести операции, описанные выше, за исключением следующих:

• в окне выбора модема нужно выбрать устройство RASPPTPM(VPN1), нажать «Next»

• в появившемся окне вместо телефонного номера ввести IP-адрес сервера

Появилась новая запись:

Рисунок 45

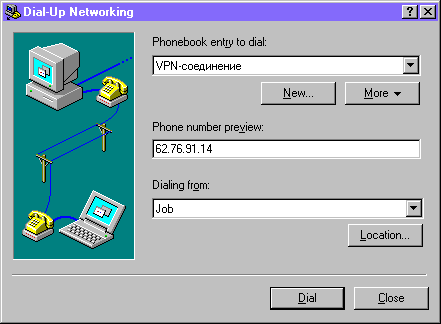

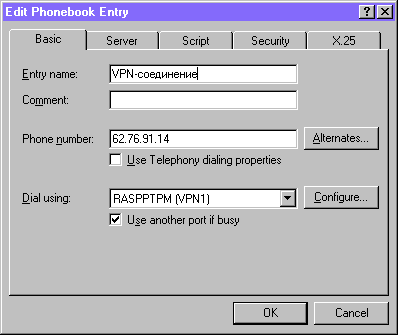

Для редактирования записи нужно нажать «More», «Edit entry and modem properties»:

Рисунок 46

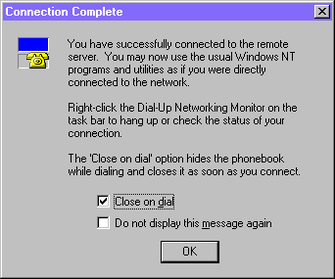

Теперь можно подключиться к PPTP серверу. В окне Dial-Up Networking выбираем запись для подключения к PPTP серверу и нажимаем «Dial». После проверки имени и пароля появляется окно:

Рисунок 47

Соединение произведено успешно.

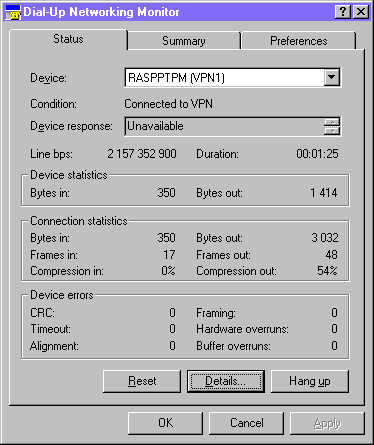

В правом углу «Панели задач» появляется значок Dial-Up Networking Monitor. Если щёлкнуть на него, появиться окно:

Рисунок 48

13 Создание виртуального частного подключения в Windows 9х

Microsoft Windows 9x имеет весьма скромные возможности для создания VPN-соединений по сравнению c Windows NT и тем более с Windows 2000. Здесь можно работать только в качестве PPTP клиента.

13.1 Установка Адаптера виртуальной частной сети Microsoft

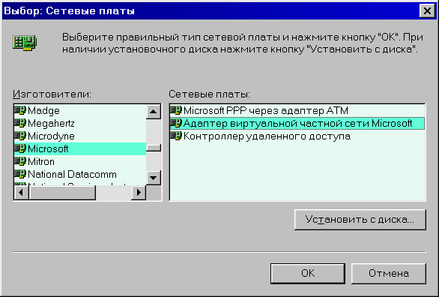

Сначала необходимо установить адаптер виртуальной частной сети Microsoft. В «Панели управления» дважды щелкаем на папку «Сеть». Затем нажимаем кнопку «Добавить», выбираем тип устанавливаемого устройства – Сетевая плата и снова нажимаем «Добавить». В появившемся окне выбираем Изготовитель: Microsoft, Сетевая плата: Адаптер виртуальной частной сети Microsoft. Так же необходимо установить «Контроллер удалённого доступа»:

Рисунок 49

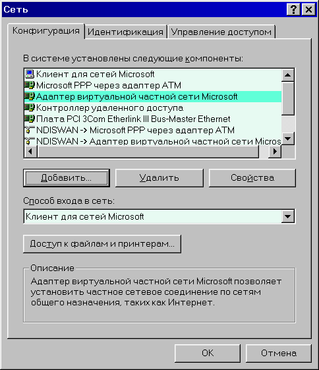

После проделанных операций закладка «Конфигурация» папки «Сеть» будет иметь следующий вид:

Рисунок 50

13.2 Создание VPN-соединения

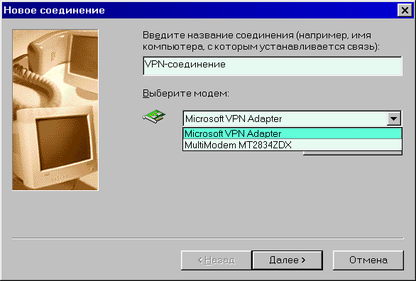

1. Теперь можно приступить к созданию VPN-соединения. Для этого в папке «Удаленный доступ к сети» дважды щелкаем на значок «Новое соединение». Появляется следующее окно:

Рисунок 51

Здесь вводим название соединения, выбираем Microsoft VPN Adapter и нажимаем «Далее».

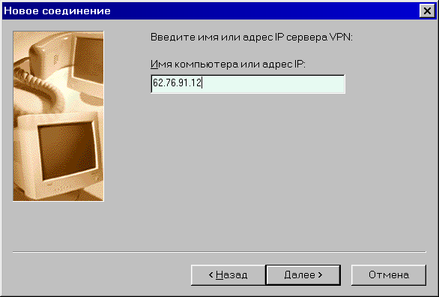

1. Во вновь появившемся окне вводим IP-адрес VPN-сервера:

Рисунок 52

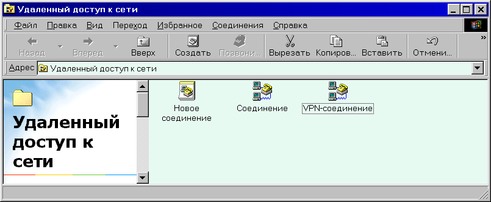

1. В папке «Удаленный доступ к сети» появляется значок с названием соединения:

Рисунок 53

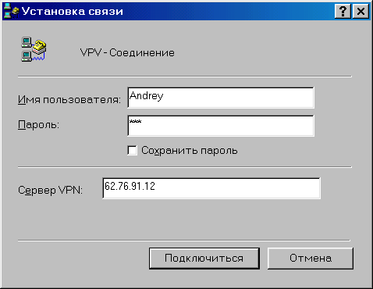

1. Дважды щёлкаем на значок с нашим VPN-соединением. В появившемся окне вводим имя и пароль и нажимаем «Подключиться»:

Рисунок 54

1. Далее происходит следующее:

Рисунок 55

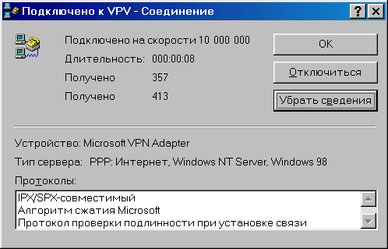

7. Соединение произведено успешно:

Рисунок 56

14 Использование программы Sniffer Pro для просмотра содержимого пакетов

Для того чтобы просмотреть в каком виде передаются данные по протоколу PPTP использовался анализатор сети Sniffer Pro 2.5 (рисунок 57).

При VPN соединении клиента Windows 98 с сервером Windows2000 было перехвачено 100 пакетов.

Рисунок 57 – перехваченные пакеты

Окно разделено на три части: основная информация, детальная информация и содержимое пакета в шестнадцатеричном виде.

Основная информация содержит записи о перехваченных пакетах. Каждая запись содержит адрес отправителя, адрес получателя, протокол, длину пакета, время с начала перехвата, временную разницу между первым перехваченным пакетом и последующим и дату перехвата.

PPTP посылает управляющую информацию через протокол TCP, а данные - через протокол Generic Routing Encapsulation (GRE).

На рисунке 57 видно, что в основном идёт обмен пакетами по протоколу GRE.

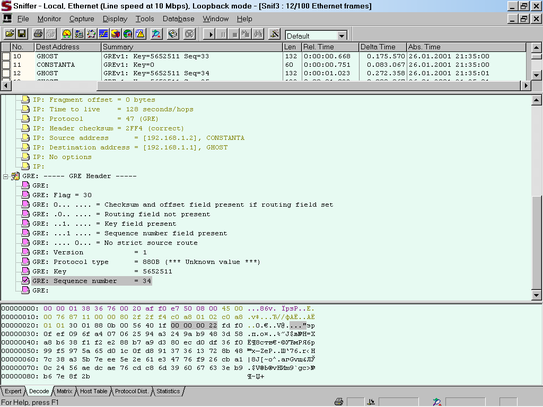

Посмотрим содержимое пакетов переданных с помощью протокола GRE.

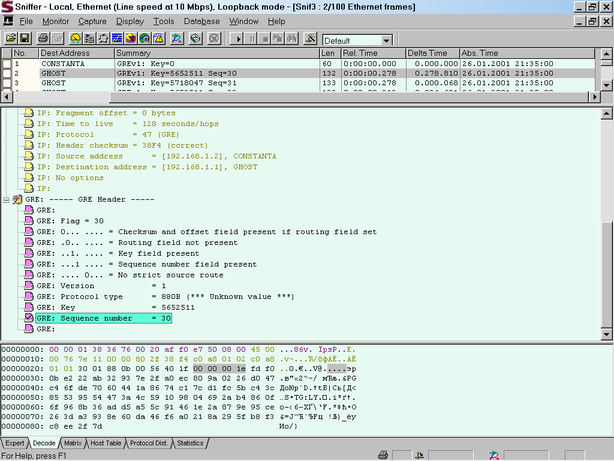

Рисунок 58 – перехваченные пакеты

На рисунке 58 видна детальная информация о пакете, а также содержимое пакета. До места отмеченного серым цветом идет служебная информация о пакете, а далее сами данные в зашифрованном виде.

Посмотрим еще пакет:

Рисунок 59 – перехваченные пакеты

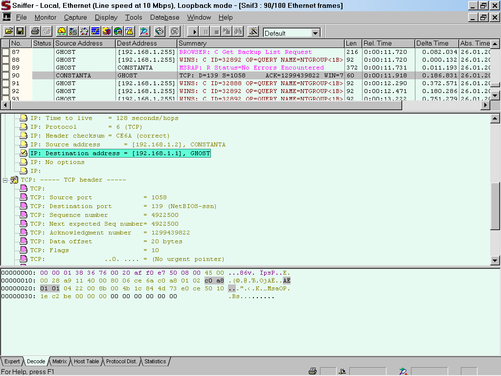

Для сравнения посмотрим пакет переданный по протоколу TCP:

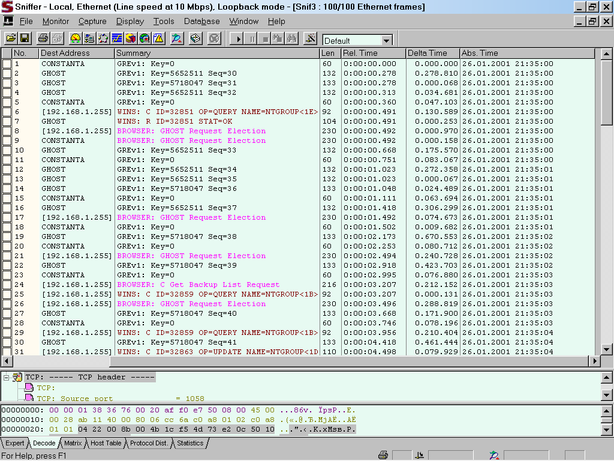

Рисунок 60 – перехваченные пакеты

На рисунке 60 видно, что пакет не содержит зашифрованных данных. До места отмеченного серым цветом идёт информация об IP, а затем о TCP.

Заключение

Защита сети – процесс динамичный. Здесь приходится постоянно искать компромисс, который бы позволил надежно защитить информацию, не тормозя работу самой сети и не снижая производительность всей организации.

Средства ВЧС, разработанные Microsoft, обеспечивают высочайший уровень безопасности. Они открывают перед организациями все достоинства такой удобной и экономичной технологии, как туннелирование трафика в общедоступных сетях, и при этом надежно блокируют несанкционированный доступ к информации через черный ход.

Microsoft продолжает развивать свои технологии виртуальных частных сетей, чтобы предложить пользователям хорошо интегрированные и безопасные средства организации ВЧС. Применение протокола PPTP дает организациям возможность легко и с минимальными затратами прокладывать туннели через общедоступные сети, предупреждая при этом несанкционированное их использование. Возможности PPTP прекрасно дополняет протокол MPPE, обеспечивающий дополнительное шифрование данных, передаваемых по туннелю. А протоколы L2TP, IPSec и EAP, поддержка которых предусмотрена в Windows 2000, сделают доступными и другие методы аутентификации, включая применение микропроцессорных карточек.

Прекрасно осознавая динамический характер сетевых угроз, Microsoft пытается предвосхитить будущие требования к безопасности сетей, для чего обращает повышенное внимание на развитие средств защиты сетевых операций. Ее усилия в этой области привели к дальнейшему повышению безопасности ВЧС на базе PPTP за счет:

расширенной аутентификации по протоколу MS-CHAP;

применения для аутентификации более стойких паролей;

применения дополнительных средств шифрования на базе протокола MPPE;

защиты канала управления.

Организациям приходится иметь дело с самыми различными угрозами безопасности. Некоторые сети, особенно те, где циркулирует строго конфиденциальная информация и существует высокая вероятность попыток взлома, требуют применения самых надежных систем защиты. Для других же вполне достаточно развертывания базовой ВЧС, дополненной, возможно, шифрованием данных.
