У дисков Seagate (в частности, популярных линеек 7200.9 и 7200.10) термоатрибутов тоже два, но они имеют другой смысл: #190 – это Airflow Temperature, а #194 – HDA Temperature, причем наиболее интересный первый атрибут выдается в нормировке 100º-значение (тем самым критический нагрев соответствует значению 45).
В силу аэродинамических эффектов, головка всегда нагревается сильнее, чем весь корпус. В зависимости от конструкции ЖД, разница может достигать 5-15º. Поэтому температура по SMART часто не совпадает с нагревом верхней крышки, и это следует учитывать при оценке ситуации.
Практика показала, что устойчивее всего диски работают при температуре по SMART 35-40º, это соответствует крышке, слегка теплой на ощупь. Именно в таких условиях проводится на заводе первичная разметка пластин и формируются адаптивы, поэтому для механики и микропрограммы ЖД подобный нагрев особенно благоприятен. Магнитный слой ведёт себя наиболее стабильно, отдача головок максимальна, а рекалибровки и другие настройки в связи с дрейфом температур можно проводить реже.
В реальных условиях столь узкий интервал соблюдать сложно, да и необязательно: отказоустойчивость современных дисков практически не страдает, если диапазон рабочих температур расширить до 25-45º. Данных, легко достижимых цифр и следует придерживаться как границ эксплуатационной надёжности ЖД.
Плата электроники может нагреваться значительно сильнее, до 60º и выше, рука такое переносит с трудом. Однако микросхемы сравнительно устойчивы к таким температурам, а от банки плата всегда отделена пористой прокладкой, служащей электро- и теплоизолятором. Один из слоев металлизации на плате занимает почти всю её площадь, обеспечивая теплоотвод от нагруженных деталей и удовлетворительное пассивное охлаждение. Поэтому тепловой режим платы – это её внутреннее дело, мало влияющее на долговечность всего диска (конечно, при условии качественного питания и хотя бы минимальной конвекции).

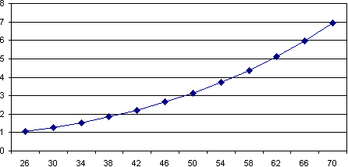

Нагрев по SMART выше 45º крайне нежелателен: он осложняет функционирование механики ЖД (требуются лишние рекалибровки), повышает вероятность ошибок в данных, а главное – резко усиливает износ головок чтения. По некоторым данным, каждые добавочные 5º ускоряют их деградацию вдвое. Так что даже непродолжительный, но сильный перегрев (вызванный, например, пиковыми нагрузками, неисправным вентилятором или просто жаркой погодой) рискует ощутимо сократить жизнь диска, не говоря о страшном – аварии.
Пожалуй, наихудший исход – заклиненный шпиндель. Гидродинамические подшипники современных ЖД, при всех своих преимуществах (меньший шум и нагрев, способность гасить вибрации и т.п.) оказались склонны к заклиниванию в условиях повышенных температур. Видимо, погрешности в изготовлении перечёркивают теоретические достоинства конструкции. В некоторых горячих (и, заметим, популярных) семействах "клин" стал прямо-таки бедствием.
В этой связи стоит отслеживать худшее (worst) значение температурного атрибута SMART, которое показывает максимальный нагрев за всё время жизни диска. Если оно превышает 55º, то необходимо принять меры к охлаждению ЖД. Формально такой показатель можно расценить как нарушение правил эксплуатации, и даже отказать в гарантии. К счастью, наши сервисы к SMART не придираются.
Кроме того, ЖД массовых серий не рассчитаны на непрерывную работу. Из глубин фирменных спецификаций можно выудить рекомендуемый для них режим – 8*5, что означает пять дней в неделю по восемь часов в день (расписание типичного офиса). Иногда в документации фигурирует суммарная наработка 2400 часов в год. Ограничение вызвано именно недостаточной стойкостью дисков к длительному нагреву: износ механики и деградация головок существенно сокращают их ресурс.
В режиме пониженного энергопотребления (головки запаркованы, привод БМГ обесточен, шпиндель замедлен или остановлен) современные диски практически не греются, и их ресурс не расходуется. Вполне допустимо и даже предпочтительно в плане общей надёжности, если компьютеры по окончании рабочего дня не выключаются, а переводятся в дежурный режим с указанным состоянием ЖД. Тем более это справедливо для ноутбуков (но диски 2.5" засыпают и без дополнительной настройки, это заложено в их микропрограмму).
Накопители, относящиеся к корпоративному классу (Enterprise Storage), значительно более выносливы и допускают круглосуточную эксплуатацию (режим 24*7). Другими словами, не только сильный, но и продолжительный нагрев им не страшен. Этому способствует система термозащиты, сходная с троттлингом современных процессоров: при критической температуре (обычно 56º) микропрограмма принудительно снижает производительность ЖД, что не даёт ему перегреваться дальше. К примеру, Seagate Barracuda ES на 20 секунд переходит в тихий режим с замедленным на 40% позиционированием БМГ.
В новейших ES-дисках firmware заботится и о таких тонких моментах, как динамическое управление высотой полёта головок (набегающий воздух подогревается крошечным резистором), периодическое отряхивание головок записи от налипших магнитных частиц или компенсация вибрации от соседних ЖД (актуально для RAID-массивов и прочих многодисковых систем). При "некомфортном" перегреве или переохлаждении активируется режим проверки записи, когда диск вычитывает только что записанные данные, сравнивая их с оригиналом. Все эти технологии обеспечивают повышенную надёжность записи данных в условиях перепадов температуры. Свой вклад вносит и более строгий производственный контроль, начиная с подбора термостабильных компонентов и кончая выходным тестированием в термокамере. Различие стоит иметь в виду пользователям, планирующим покупку диска: если предполагается высокая и длительная нагрузка, что не редкость ныне даже в домашних машинах, то можно присмотреться к корпоративным моделям. Повышенные затраты (ES-диски на 40-50% дороже) в данном случае окупятся надёжностью и большим ресурсом.
Не слишком благоприятно для ЖД и его переохлаждение, когда рабочая температура не превышает 25º. Это случается при пониженных температурах среды и/или слишком интенсивном обдуве. От холода, как ни парадоксально, страдает надёжность диска: как показало недавнее исследование Google, у таких накопителей растёт вероятность сбоев и снижается ресурс. Кроме того, в связи с замедленным позиционированием ухудшается производительность.
Если же воздух охлаждается почти до нуля (не редкость в плохо отапливаемых помещениях типа складов), то это уже небезопасно и диску, строго говоря, нужен прогрев перед работой. В противном случае он может не только не запуститься, но и повредиться при подаче питания
2.4 Охлаждение жесткого диска
С появлением жестких дисков со скоростями вращения магнитных дисков 7200 оборотов в минуту пользователи на практике смогли ощутить сильное тепловыделение во время их работы. В основном, источником нагрева служат не микросхемы на плате контроллера, а система позиционирования магнитных головок и шпиндельный двигатель, находящиеся в герметичном блоке. К повышенной температуре наиболее чувствительны магнитные диски, т.к. размагничивание и, следовательно, потеря информации при нагревании происходит быстрее. Выражается это в прямой зависимости количества часов наработки на отказ.
Рисунок 2.2 – Работа SMARTHDD
Датчик температуры не был включен в обязательный минимум атрибутов SMART, вследствие чего производители стали использовать различные номера атрибутов SMART, содержащих информацию о температуре, и системы отсчета температуры (шкала Цельсия или Фаренгейта). "SMARTHDD" умеет автоматически обнаруживать различия в реализации устройств и приводить к единому формату значения температуры.
Для лучшего охлаждения жесткий диск не должен быть прижат к корпусу сверху или снизу, т.к. это затрудняет циркуляцию воздуха, необходимую для эффективного охлаждения. По этой же причине не стоит располагать переплетения проводов вблизи накопителя. Снижению температуры способствует уменьшение уровня AAM и APM. С точки зрения надежности эксплуатировать жесткий диск при температуре выше 55°C не рекомендуется. При высокой температуре необходимо установить в компьютере дополнительный вентилятор, обеспечивающий активное (принудительное) охлаждение жесткого диска. Причина, по которой пользователь может отказаться от дополнительного охлаждения - шум от некачественного вентилятора или высокая стоимость качественной системы охлаждения, хотя обычно шум от дополнительного вентилятора, особенно на фоне других вентиляторов (процессор, видео, блок питания), практически не слышен.
Варианты охлаждения
Основным методом охлаждения современных ЖД 3.5″ остаётся принудительный обдув с помощью вентилятора. Другие варианты теплоотвода – пассивные радиаторы, тепловые трубки, жидкостные системы и др. – не получили распространения, хотя ряд фирм (в частности, Zalman и Scythe) в разное время предлагал подобные решения. Они были бесшумны, долговечны, но отличались громоздкостью и высокой ценой, что предопределило узкую нишу на рынке (сборка особо тихих компьютеров и т.п.).
Подбор кулера для дисков имеет свою специфику. Прежде всего, общее тепловыделение ЖД и особенно его плотность сравнительно малы, поэтому достаточно легкого ветерка, чтобы снять перегрев. Вспомним также, что оптимальная температура диска под нагрузкой составляет 35-40º (примерно на 10º выше окружающей среды) и что все его поверхности следует охлаждать равномерно.
В подобных условиях лучшим выбором станет тихоходный крупногабаритный вентилятор, дующий в торец корзины с ЖД, но не касающийся её во избежание вибраций. Именно так устроен обдув корзины в современных качественных корпусах. Вентилятор крепится к вырезу передней панели, а декоративная крышка снабжена воздухозаборниками. Вытяжка через заднюю панель, которая часто встречается в корпусах среднего класса, также достаточно эффективна (конечно, при должной герметизации остальных мест).
Практика показала, что 120-мм вентилятор способен охлаждать до пяти ЖД, так что нужды обычных пользователей покрываются полностью. Для одного-двух дисков обдув даже избыточен, так что в целях снижения шума можно уменьшить скорость вращения до 600-1000 об./мин. Не лишним будет защититься от вездесущей пыли, поставив воздушный фильтр из тонкого поролона.
Значительная часть тепла ЖД может рассеиваться на корзине, которая служит пассивным радиатором. Здесь важна толщина металла и плотный равномерный прижим боковин (качественные корпуса имеют преимущество, также хорошо себя зарекомендовало крепление ЖД шестью винтами). При эффективном теплоотводе всё шасси во время работы ощутимо нагревается. Если же диск крепится на салазках или через амортизирующие элементы (силиконовые, хуже резиновые втулки), то этот путь охлаждения практически блокируется, и вся надежда остаётся на обдув.
Ситуация осложняется, когда штатное гнездо под вентилятор отсутствует. Можно заняться моддингом, сменить корпус на более подходящий или переставить ЖД в более прохладное место. Неплохо себя зарекомендовало размещение в пятидюймовом отсеке: его габариты позволяют установить вентилятор среднего размера (40-60 мм), а крепящие диск скобы не препятствуют обдуву и конвекции. Советуем использовать готовый монтажный комплект – в продаже есть как простые, так и улучшенные модели (с виброшумоизоляцией, пассивными радиаторами, индикацией температуры).
Выпускаются также недорогие (5-10$) кулеры, крепящиеся прямо на корпус ЖД. Следует предостеречь от их использования: мало того, что высокооборотный вентилятор, или даже два, обдувает практически одну только плату, покрывая её при этом пылью, растёт риск замыканий, так ещё диску передаются все вибрации крыльчатки. Особенно они возрастают через несколько месяцев эксплуатации, когда разбалтывается некачественный подшипник скольжения (других там и не ставят). В этом состоянии кулер приносит больше вреда, чем пользы и обязателен к замене.
В заключение напомним, что все обсуждение этого раздела касалось дисков для настольных компьютеров. Ноутбучные и серверные накопители имеют свою специфику, отражающуюся и на подходе к охлаждению.
Первые потребляют всего 0.4-0.9 Вт в покое и 2-3.2 Вт при активной работе, греются сравнительно слабо и не нуждаются в особых мерах. Максимум, что встречается в ноутбуках – П-образная пластина, привинченная к боковинам для лучшего теплоотвода. Для еще более миниатюрных дисков (типоразмеры 1.8″, 1.3″, 1″ и даже 0.85″) нагрев и вовсе можно не учитывать: энергопотребление у них даже в пике не превышает одного ватта.
Вторые, напротив, очень горячи из-за высокооборотного шпинделя (чаще всего 15000 об./мин) и постоянной нагрузки, и для них обязателен активный обдув. Продуманная система охлаждения в серверах включает массивные салазки и корзины, раздельные воздуховоды, дублированные вентиляторы горячей замены и т.п. Благодаря этому серверные диски работают в стабильном тепловом режиме и служат заметно дольше бытовых сородичей.
2.5 Датчик температур с интерфейсом RS-485 PTC-095
