2.2 Реализация базы данных с помощью программы «Денвер‑2»
В базе данных было решено создать 15 таблицы и назвать её «comb»:
Таблицы базы данных «comb»: client, dan_doc, dog, form_ras, form_sob, men, pam, posher, prod, realiz, sort, upac, vid_doc, vid_posh, vid_pr.
Рассмотрим подробнее структуру каждой из них.
Таблица «client» состоит из 8 полей. В первом храниться уникальный идентификатор записи, имя поля «ID» тип Smallint. Это поле является первичным ключом таблицы. Второе поле «id_form_sob» содержит информацию о форме собственности и является индексным полем в таблице, тип Smallint. Третье поле «fio» это поле содержит информацию о клиенте, тип Varshar. Четвёртое поле «otv» это поле содержит ответсвенное лицо клиента, тип Varchar. Пятое поле «ur_adr» содержит юридический адрес, тип Varchar. Шестое поле «fiz_adr» содержит физический адрес, тип Varchar. Седьмое поле «tel» содержит номер телефона клиента, тип Varchar. Восьмое поле «id_vid_doc» содержит информацию о виде документа и является индексным полем в таблице, тип Smallint. Пример программы приведен на рисунке 3 и рисунке 4.
Рисунок 3 – Структура таблицы «client»
Рисунок 4 – Таблица «client»
Таблица «form_sob» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «client». Второе поле «form» содержит форму собственности. Пример программы приведен на рисунке 5 и рисунке 6.
Рисунок 5 – Структура таблицы «form_sob»
Рисунок 6 – Таблица «form_sob»
Таблица «vid_doc» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «client». Второе поле «vid» содержит вид документа. Пример программы приведен на рисунке 7 и рисунке 8.
Рисунок 7 – Структура таблицы «vid_doc»
Рисунок 8 – Таблица «vid_doc»
Таблицы «prod» состоит из 9 полей. Первое поле «ID» содержит уникальный идентификатор записи имя поля «id» тип Smallint. Второе поле «id_vid_pr» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «vid_pr», тип Smallint. Третье поле «naz» содержит название продукции, тип Varchar. Четвертое поле «id_upac» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «upac», тип Smallint. Пятое поле «id_sort» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «sort», тип Smallint. Шестое поле «data» содержит дату продукции, тип Varchar. Седьмое поле «sroc» содержит срок годности продукции, тип Varchar. Восьмое поле «cena» содержит цену продукции, тип Varchar. Девятое поле «kol» содердит количество продукции, тип Varchar. Пример программы приведен на рисунке 9 и рисунке 10.

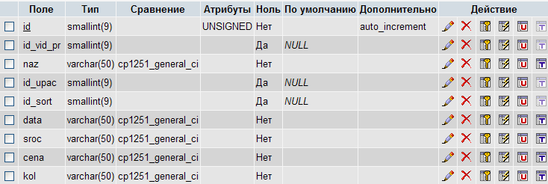

Рисунок 9 – Структура таблицы «prod»
Рисунок 10 – Таблица «prod»
Таблица «vid_pr» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «prod». Второе поле «vid_pr» содержит вид продукции, тип Varshar. Пример программы приведен на рисунке 11 и рисунке 12.
Рисунок 11 – Структура таблицы «vid_pr»
Рисунок 12 – Таблица «vid_pr»
Таблица «upac» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «prod». Второе поле «upack» содержит вид упаковки, тип Varshar. Пример программы приведен на рисунке 13 и рисунке 14.
Рисунок 13 – Структура таблицы «upac»
Рисунок 14 – Таблица «upac»
Таблица «sort» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «prod». Второе поле «sor» содержит сорт продукции, тип Varshar. Пример программы приведен на рисунке 15 и рисунке 16.
Рисунок 15 – Структура таблицы «sort»
Рисунок 16 – Таблица «sort»
Таблица «men» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор записи, имя поля «id» тип Smallint. Второе поле «fio1» содержит Ф.И.О. менеджера, тип Varshar. Пример программы приведен на рисунке 17 и рисунке 18.
Рисунок 17 – Структура таблицы «men»
Рисунок 18 – Таблица «men»
Таблица «posher» состоит из 4 полей. Первое поле «ID» содержит уникальный идентификатор записи, имя поля «id» тип Smallint. Второе поле «id_client» содержит Ф.И.О. клиента и является индексным полем в таблице, тип Smallint. Третье поле «id_vid_posh» содержит вид поощрения и является индексным полем в таблице, тип Smallint. Четвертое поле «data» содержит дату, когда поощрить, тип Varshar. Пример программы приведен на рисунке 19 и рисунке 20.
Рисунок 19 – Структура таблицы «posher»
Рисунок 20 – Таблица «posher»
Таблица «vid_posh» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «posher». Второе поле «posh» содержит вид поощрений, тип Varshar. Пример программы приведен на рисунке 21 и рисунке 22.
Рисунок 21 – Структура таблицы «vid_posh»
Рисунок 22 – Таблица «vid_posher»
Таблица «dan_doc» состоит из 6 полей. Первое поле «ID» содержит уникальный идентификатор записи, имя поля «id» тип Smallint. Второе поле «id_vid_doc» содержит вид документа и является индексным полем в таблице, тип Smallint. Третье поле «cer» содержит серию документа, тип Varshar. Четвертое поле «data» содержит дату выдачи документа, тип Varshar. Пятое поле «mest» содержит место выдачи документа, тип Varshar. Шестое поле «kem» содержит, кем выдан документ, тип Varshar. Пример программы приведен на рисунке 23 и рисунке 24.

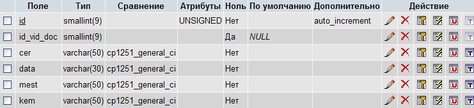

Рисунок 23 – Структура таблицы «dan_doc»
Рисунок 24 – Таблица «dan_doc»
Таблица «dog» состоит из 5 полей. Первое поле «ID» содержит уникальный идентификатор записи, имя поля «id» тип Smallint. Второе поле «pred» содержит предмет договора, тип Varshar. Третье поле «otv» содержит, ответсвенное лицо договора, тип Varshar. Четвертое поле «id_form_ras» содержит, уникальный идентификатор записи, имя поля «id» тип Smallint. Пятое поле «data» содержит дату подписания договора, тип Varshar. Пример программы приведен на рисунке 25 и рисунке 26.

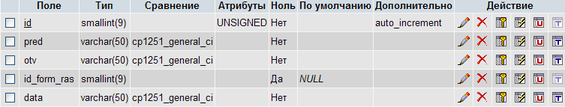

Рисунок 25 – Структура таблицы «dog»
Рисунок 26 – Таблица «dog»
Таблица «form_ras» состоит из 2 полей. Первое поле «ID» содержит уникальный идентификатор, по которому происходит связь с индексом «id» таблицы «dog». Второе поле «form» содержит форму расчета, тип Varshar. Пример программы приведен на рисунке 27 и рисунке 28.
Рисунок 27 – Структура таблицы «form_ras»
Рисунок 28 – Таблица «form_ras»
Таблица «pam» состоит из 5 полей. Первое поле «ID» содержит уникальный идентификатор записи, имя поля «id» тип Smallint. Второе поле «id_men» содержит, уникальный идентификатор записи, имя поля «id» тип Smallint. Третье поле «id_client» содержит, уникальный идентификатор записи, имя поля «id» тип Smallint. Четвертое поле «data» содержит, дату паятных дат, тип Varshar. Пятое поле «prim» содержит, примечание, тип Varshar. Пример программы приведен на рисунке 29 и рисунке 30.

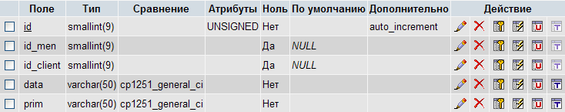

Рисунок 29 – Структура таблицы «pam»
Рисунок 30 – Таблица «pam»
Таблица «realiz» состоит из 7 полей. В первом храниться уникальный идентификатор записи, имя поля «ID» тип Smallint. Это поле является первичным ключом таблицы. Второе поле «id_men» содержит информацию о менеджере и является индексным полем в таблице, тип Smallint. Третье поле «id_client» содержит информацию о клиенте и является индексным полем в таблице, тип Smallint. Четвёртое поле «id_vid_pr» содержит вид продукции и является индексным полем в таблице, тип Smallint. Пятое поле «id_dog» содержит информацию о договоре и является индексным полем в таблице, тип Smallint. Шестое поле «data» содержит дату когда реализовали товар, тип Varchar. Седьмое поле «kol» содержит количество реализованной продукции, тип Varchar. Пример программы приведен на рисунке 31 и рисунке 32.

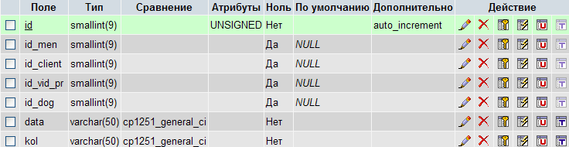

Рисунок 31 – Структура таблицы «realiz»
Рисунок 32 – Таблица «realiz»
3 Разработка подсистемы ввода / вывода и генерации отчетов для автоматизированной информационной системы.
Вся часть состоит из нескольких программных продуктов ввода / вывода данных и генераций отчетов:
-
«Администрирование» – позволяет добавлять в базу данных готовые проекты и удалять их.
-
«Программы вывода информации из базы данных» – интерфейс позволяет просматривать всю информацию, содержащуюся в базе данных.
-
«Поиск» – интерфейс позволяет осуществлять поиск данных, в таблицах базы данных, генерирует отчеты на основе запросов пользователя в базе данных.
3.1 Программы ввода / вывода информации
Пользовательский интерфейс должен быть в первую очередь прост и интуитивно понятен пользователю с любым уровнем знаний персонального компьютера. Проектируя главную HTML – форму интерфейса к базе данных, я постаралась включить в неё все самое необходимое.
HTML – форма содержит 10 ссылок, при помощи которых вы можете управлять различными частями базы: клиент, продукция, реализация, договор, данные о документе, поощрения, памятные даты, добавление, поиск, удаление.
Пример приведен на рисунке 33.
