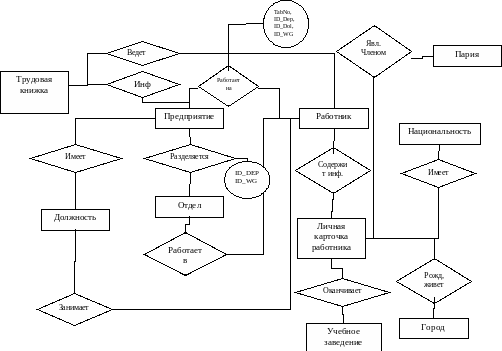

Рисунок 2.4 - ER - Диаграмма
2.2.2 Разработка физической модели АРМ
Разработка схемы структуры реляционной базы данных
В соответствие с полученным набором отношений, спроектируем структуру таблиц базы данных. Структуры таблиц с указанием наименований, типов, размеров полей и указанием ключей приведены в таблицах 2.1-2.11
Структура таблицы Main_Cart. db представлена в таблице 2.1
Таблица 2.1 Main_Cart. db
| Тип поля | Название | Размер |
| IntegerField | 'TabNo' | |
| IntegerField | 'Dep_ID' | |
| IntegerField | 'Dolgnost_ID' | |
| IntegerField | 'Town_ID' | |
| IntegerField | 'Partia_ID' | |
| IntegerField | 'Nation_ID' | |
| IntegerField | 'Obr_Place_ID' | |
| IntegerField | 'Bplace_ID' | |
| DateField | 'BDate' | |
| StringField | 'Address' | 200 |
| StringField | 'Spec_in_Dipl' | 100 |
| StringField | 'Qualify' | 50 |
| StringField | 'DiplNo' | |
| TdateField | 'DiplDate' | |
| StringField | 'Passport_Ser' | 2 |
| IntegerField | 'Passport_No' | |
| StringField | 'Passport_Get_Place' | 40 |
| BooleanField | 'Profsouz' | |
| MemoField | 'Famely' | 240 |
Структура таблицы WorkPlace. db представлена в таблице 2.2
Таблица 2.2 WorkPlace. db
| Тип поля | Название | Размер |
| AutoIncField | 'WP_ID' | |
| IntegerField | 'TabNo' | |
| IntegerField | 'Dep_ID' | |
| IntegerField | 'Dolgnost_ID' | |
| DateField | 'Date_IN' | |
| DateField | 'Date_OUT' | |
| StringField | 'Stat_OUT' | 30 |
Структура таблицы department. db представлена в таблице 2.3
Таблица 2.3 department. db
| Тип поля | Название | Размер |
| AutoIncField | 'Dep_ID' | |
| StringField | 'Dep_Name' | 70 |
Структура таблицы dolgnost. db представлена в таблице 2.4
Таблица 2.4 dolgnost. db
| Тип поля | Название | Размер |
| AutoIncField | 'Dolgnist_ID' | |
| StringField | 'Dolgnost_Name' | 70 |
Структура таблицы nation. db представлена в таблице 2.5
Таблица 2.5 nation. db
| Тип поля | Название | Размер |
| AutoIncField | 'Nation_ID' | |
| StringField | 'Nation_Name' | 50 |
Структура таблицы Obr_Place. db представлена в таблице 2.6
Таблица 2.6 Obr_Place. db
| Тип поля | Название | Размер |
| AutoIncField | 'Obr_Place_ID' | |
| StringField | 'Obr_Place_Type' | 50 |
| StringField | 'Obr_Place_Name' | 150 |
Структура таблицы Persen. db представлена в таблице 2.7
Таблица 2.7 Persen. db
| Тип поля | Название | Размер |
| IntegerField | 'TabNo' | |
| StringField | 'F’ | 40 |
| StringField | 'I’ | 40 |
| StringField | 'O’ | 40 |
Структура таблицы town. db представлена в таблице 2.8
Таблица 2.8 town. db
| Тип поля | Название | Размер |
| AutoIncField | 'Town_ID' | |
| StringField | 'Town_Name' | 70 |
Структура таблицы partia. db представлена в таблице 2.9
Таблица 2.9 partia. db
| Тип поля | Название | Размер |
| AutoIncField | 'Partia_ID' | |
| StringField | 'Partia_Name' | 100 |
Структура таблицы G_Dep. db представлена в таблице 2.10
Таблица 2.10 G_Dep. db
| Тип поля | Название | Размер |
| IntegerField | 'ID_WG' | |
| IntegerField | 'ID_Dep' |
Структура таблицы Pers_Group. db представлена в таблице 2.11
Таблица 2.11 Pers_Group. db
| Тип поля | Название | Размер |
| IntegerField | 'ID_Dep' | |
| IntegerField | 'ID_Dol' | |
| IntegerField | 'TabNo' | |
| IntegerField | 'Date' |
Построение схемы взаимодействия таблиц базы данных

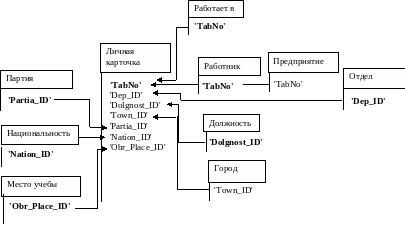

Рисунок 2.5 - Структура связей таблиц базы данных
2.2.3 Техническое обеспечение комплекса
Техническое обеспечение представляет собой устройства вычислительной техники, средства передачи данных, измерительные и другие устройства или их сочетания.
Техническое обеспечение программного комплекса представляет собой совокупность взаимосвязанных и взаимодействующих технических средств, предназначенных для выполнения исследования.
Технические средства в разрабатываемом программном комплексе решают задачи:
ввода исходных данных, характеризующих объект исследования;
отображения введенной информации с целью ее контроля и редактирования;
преобразования информации (изменение формы представления данных, трансляции, изменение структуры данных и т.д.);
хранения информации;
отображения результатов работы.
В функции процессора входит выполнение команд, которые он получает от запускаемого пользователем программного обеспечения. Понятно, что от скорости работы процессора зависит скорость выполнения того или иного приложения, т.е. программа и сетевая операционная система будут работать быстрее на компьютере с более быстрым процессором. Целесообразно использовать процессоры PentiumII, AMD K6-2 при возможности можно использовать более быстрые процессоры.
Операционная система а так же любое другое приложение загружается в оперативную память компьютера, естественно, объем памяти должен быть достаточным для обеспечения работы программного комплекса. Для эффективной работы приложения объем его памяти должен быть равным 128 Мбайт или больше. Для корректной работы Windows 2000 необходимо минимум 64 Мбайт оперативной памяти, желательно 128 Мбайт (спецификация операционной системы Windows 2000) плюс память для работы программного комплекса.
Жесткий диск - один из самых важных компонентов серверов и компьютеров работающих с базами данных. В немалой степени от надежности, скорости доступа и вместимости жесткого диска зависит работа приложений. От скорости работы жесткого диска зависит скорость работы приложения - скорость заполнения базы данных, поиск необходимой информации и т.д. В современных системах довольно часто используется функции резервного копирования данных, при малом объеме жесткого диска работа этих функций может быть нарушена. Емкость и производительность жестких диска должны быть достаточными для комфортной работы пользователей. На размеры жесткого диска влияют размеры сопутствующих программных продуктов, которые используются при работе программного комплекса. Для стандартной установки Windows2000 необходимое пространство на жестком диске 700 Мбайт. BDE для связи с СУБД занимает 3Мбайт свободного дискового пространства. Для используемых программных средств объем свободного места на жестком диске должен быть равен 710 Мбайт.
Монитор используется для визуального оповещения пользователя о протекающих процессах. Для работы с программным комплексом достаточно использование 14 дюймового монитора SVGA c возможность поддержания разрешения экрана 1024*768 точек. Для удобства работы пользователя можно использовать монитор с большей диагональю экрана и большей разрешающей способностью.
Исходя из перечисленных требований, в состав технических средств для эксплуатации данного программного комплекса необходимо включить:
Для компьютера, на котором будет работать программный комплекс выдвигаются следующие требования:
процессор PentiumII 200;
минимум 64MB RAM;
дисковод
PC-AT совместимую клавиатуру;
манипулятор “мышь”;
монитор VGA или SVGA;
сетевая карта;
