Принципы построения локальных вычислительных сетей

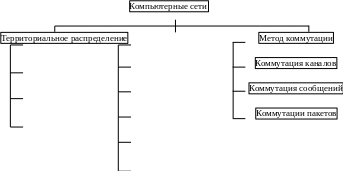

В мире существуют тысячи разнообразных компьютерных сетей. Наиболее существенными признаками, определяющими тип сети, являются степень территориального рассредоточения, топология и применяемые методы коммутации. Классификация компьютерных сетей в соответствии с этими признаками приведена на рис.1.1
Рисунок 1.1 - Классификация компьютерных сетей
По степени территориального рассредоточения компьютерные сети делятся на локальные, региональные и глобальные. Локальные вычислительные сети (ЛВС) объединяют абонентов, которые размещаются на ограниченной территории и привязаны к одному месту (зданию, предприятию, учреждению). Отличительной чертой ЛВС является большая скорость передачи данных, низкий уровень ошибок и использование дешевой среды передачи данных. Наиболее известными ЛВС являются Ethernet и Token Ring. Региональные вычислительные сети располагаются в пределах определенного территориального региона (группы предприятий, города, области и т.д.). Региональные вычислительные сети имеют много общего с ЛВС, но они по многим параметрам более сложные и комплексные. Поддерживая большие расстояния, они могут использоваться для объединения нескольких ЛВС в интегрированную сетевую систему. Глобальные вычислительные системы охватывают территорию государства или нескольких государств и имеют протяженность в сотни и тысячи километров. Глобальные вычислительные сети часто объединяют многие локальные и региональные сети. По сравнению с локальными большинство глобальных сетей отличает медленная скорость передачи и более низкая надежность. Наиболее известной глобальной сетью является сеть Internet.
Топология - это геометрическая схема соединения узлов сети. Большинство сетей поддерживают одну их пяти основных топологий: кольцевую (кольцо), шинную (шина), звездообразную (звезда), древовидную (дерево) и полносвязную. На рис.2 изображена структура каждой из этих топологий (квадратами на рисунке обозначены компьютеры).
Шина
Шинная топология Кольцевая топология Звездообразная топология
Рисунок 1.2 - Структура топологий
Топология типа звезда
Концепция топологии сети в виде звезды пришла из области больших ЭВМ, в которой головная машина получает и обрабатывает все данные с периферийных устройств как активный узел обработки данных. Этот принцип применяется в системах передачи данных, например, в электронной почте RELCOM. Вся информация между двумя периферийными рабочими местами проходит через центральный узел вычислительной сети.
Пропускная способность сети определяется вычислительной мощностью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает.
Кабельное соединение довольно простое, так как каждая рабочая станция связана с узлом. Затраты на прокладку кабелей высокие, особенно когда центральный узел географически расположен не в центре топологии.
При расширении вычислительных сетей не могут быть использованы ранее выполненные кабельные связи: к новому рабочему месту необходимо прокладывать отдельный кабель из центра сети.
Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации от одной станции к другой невысокая по сравнению с достигаемой в других топологиях.
Производительность вычислительной сети в первую очередь зависит от мощности центрального файлового сервера. Он может быть узким местом вычислительной сети. В случае выхода из строя центрального узла нарушается работа всей сети.
Центральный узел управления - файловый сервер мотает реализовать оптимальный механизм защиты против несанкционированного доступа к информации. Вся вычислительная сеть может управляться из ее центра.
Кольцевая топология
При кольцевой топологии сети рабочие станции связаны одна с другой по кругу, т.е. рабочая станция 1 с рабочей станцией 2, рабочая станция 3.
Кольцевая топология с рабочей станцией 4 и т.д. Последняя рабочая станция связана с первой. Коммуникационная связь замыкается в кольцо.
Прокладка кабелей от одной рабочей станции до другой может быть довольно сложной и дорогостоящей, особенно если географически рабочие станции расположены далеко от кольца (например, в линию).
Сообщения циркулируют регулярно по кругу. Рабочая станция посылает по определенному конечному адресу информацию, предварительно получив из кольца запрос. Пересылка сообщений является очень эффективной, так как большинство сообщений можно отправлять "в дорогу" по кабельной системе одно за другим. Очень просто можно сделать кольцевой запрос на все станции. Продолжительность передачи информации увеличивается пропорционально количеству рабочих станций, входящих в вычислительную сеть.
Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информации, и в случае выхода из строя хотя бы одной из них вся сеть парализуется. Неисправности в кабельных соединениях локализуются легко.
Подключение новой рабочей станции требует кратко срочного выключения сети, так как во время установки кольцо должно быть разомкнуто. Ограничения на протяженность вычислительной сети не существует, так как оно, в конечном счете, определяется исключительно расстоянием между двумя рабочими станциями.
Специальной формой кольцевой топологии является логическая кольцевая сеть. Физически она монтируется как соединение звездных топологий. Отдельные звезды включаются с помощью специальных коммутаторов, которые по-русски иногда называют "хаб". В зависимости от числа рабочих станций и длины кабеля между рабочими станциями применяют активные или пассивные концентраторы. Активные концентраторы дополнительно содержат усилитель для подключения от 4 до 16 рабочих станций. Пассивный концентратор является исключительно разветвительным устройством (максимум на три рабочие станции). Управление отдельной рабочей станцией в логической кольцевой сети происходит так же, как и в обычной кольцевой сети. Каждой рабочей станции присваивается соответствующий ей адрес, по которому передается управление (от старшего к младшему и от самого младшего к самому старшему). Разрыв соединения происходит только для нижерасположенного (ближайшего) узла вычислительной сети, так что лишь в редких случаях может нарушаться работа всей сети.
Шинная топология
При шинной топологии среда передачи информации представляется в форме коммуникационного пути, доступного дня всех рабочих станций, к которому они все должны быть подключены. Все рабочие станции могут непосредственно вступать в контакт с любой рабочей станцией, имеющейся в сети. Рабочие станции в любое время, без прерывания работы всей вычислительной сети, могут быть подключены к ней или отключены. Функционирование вычислительной сети не зависит от состояния отдельной рабочей станции.
В стандартной ситуации для шинной сети Ethernet часто используют тонкий кабель или Cheapernet-кaбeль с тройниковым соединителем. Выключение и особенно подключение к такой сети требуют разрыва шины, что вызывает нарушение циркулирующего потока информации и зависание системы.
Новые технологии предлагают пассивные штепсельные коробки, через которые можно отключать и/или включать рабочие станции во время работы вычислительной сети.
Таблица 1.2 - Характеристики топологий вычислительных сетей
| Характеристики | Топология | ||
| Звезда | Кольцо | Шина | |
| Стоимость расширения | Незначительная | Средняя | Средняя |
| Присоединение абонентов | Пассивное | Активное | Пассивное |
| Защита от отказов | Незначительная | Незначительная | Высокая |
| Характеристики | Топология | ||
| Звезда | Кольцо | Шина | |
| Размеры системы | Любые | Любые | Ограниченны |
| Защищенность от прослушивания | Хорошая | Хорошая | Незначительная |
| Стоимость подключения | Незначительная | Незначительная | Высокая |
| Поведение системы при высоких нагрузках | Хорошее | Удовлетворительное | Плохое |
| Возможность работы в реальном режиме времени | Очень хорошая | Хорошая | Плохая |
| Разводка кабеля | Хорошая | Удовлетворительная | Хорошая |
| Обслуживание | Очень хорошее | Среднее | Среднее |
Благодаря тому, что рабочие станции можно включать без прерывания сетевых процессов и коммуникационной среды, очень легко прослушивать информацию, т.е. ответвлять информацию из коммуникационной среды.
В ЛВС с прямой (не модулируемой) передачей информации всегда может существовать только одна станция, передающая информацию. Для предотвращения коллизий в большинстве случаев применяется временной метод разделения, согласно которому для каждой подключенной рабочей станции в определенные моменты времени предоставляется исключительное право на использование канала передачи данных. Поэтому требования к пропускной способности вычислительной сети при повышенной нагрузке снижаются, например, при вводе новых рабочих станций. Рабочие станции присоединяются к шине посредством устройств ТАР (англ. Terminal Access Point - точка подключения терминала). ТАР представляет собой специальный тип подсоединения к коаксиальному кабелю. Зонд игольчатой формы внедряется через наружную оболочку внешнего проводника и слой диэлектрика к внутреннему проводнику и присоединяется к нему.
В ЛВС с модулированной широкополосной передачей информации различные рабочие станции получают, по мере надобности, частоту, на которой эти рабочие станции могут отправлять и получать информацию. Пересылаемые данные модулируются на соответствующих несущих частотах, т.е. между средой передачи информации и рабочими станциями находятся соответственно модемы для модуляции и демодуляции. Техника широкополосных сообщений позволяет одновременно транспортировать в коммуникационной среде довольно большой объем информации. Для дальнейшего развития дискретной транспортировки данных не играет роли, какая первоначальная информация подана в модем (аналоговая или цифровая), так как она все равно в дальнейшем будет преобразована.
Услуги, предоставляемые сетью
Компьютерные сети в зависимости от назначения могут предоставлять пользователям различные услуги (сервисы). Наиболее распространенными видами услуг являются:
электронная почта;
телеконференции;
передача файлов;
удаленное управление компьютером.
Каждый вид услуг регламентируется протоколами. Эти протоколы реализуют соответствующие службы.
Предоставление услуг Internet построено по схеме "клиент - сервер". Предоставление услуг осуществляется совместной работой двух процессов: на компьютере пользователя и на компьютере-сервере. Процесс на компьютере пользователя называется клиентом, а на компьютере-сервере - сервером. Клиент и сервер являются, по сути, частями одной программы, взаимодействующие по виртуальной связи в сети. Сервер по указаниям клиента выполняет соответствующие действия, например, пересылает клиенту файл. Для предоставления услуги совершенно необходимо наличие двух этих модулей - клиента и сервера, и их одновременная согласованная работа. Взаимодействие клиента и сервера описывается соответствующими стандартными протоколами, поэтому клиент и сервер могут быть выпущены совершенно разными производителями и работать на разнородных компьютерах. Поэтому же существует небольшая проблема нестандартности интерфейса клиента непосредственно уже с пользователем. Это взаимодействие может иметь совершенно различную форму: интерактивную, командную и т.д. Системы команд могут различаться. Но от этого сами возможности не изменяются, поскольку клиент и сервер всегда взаимодействуют одинаково - согласно протоколу.
