Из стран СНГ SIMD-систем следует назвать ПС-2000 (1972 – 1975) – высокопараллельная компьютерная система для обработки информации с производительностью до 200 млн. оп/с.

MISD (Multiple Instruction stream/Single Data stream) – множественный поток команд и одиночный поток данных. Архитектура подразумевает наличие многих процессоров, обрабатывающих один и тот же поток данных; считается, что таких машин не существует.

MIMD (Multiple Instruction stream / Multiple Data stream) – множественные потоки как команд, так и данных. К классу MIMD принадлежат машины двух типов: с управлением от потока команд и управлением от потока данных; если в компьютерах первого типа используется традиционное выполнение команд последовательно их расположения в программе, то второй тип предполагает активацию операторов по мере их текущей готовности.

Класс предполагает наличие нескольких объединенных в единый комплекс процессоров, работающий каждый со своим потоком команд и данных.

Классический пример – система Denelcor HEP (Heterogeneous Element Processor); содержит до 16 процессорных модулей, через многокаскадный переключатель связанных со 128 модулями памяти данных, причем все процессорные модули могут работать независимо друг от друга со своими потоками команд, а каждый процессорный модуль может поддерживать до 50 потоков команд пользователей.

2.4 Многопроцессорные вычислительные системы с распределенной памятью

С последнего десятилетия 20 века наблюдается тенденция к монополизации архитектур супер-ЭВМ системами с распределенной памятью, причем в качестве процессоров на вычислительных узлах все чаще применяются легкодоступные готовые устройства. Основными преимуществами таких систем является огромная масштабируемость (в зависимости от класса решаемых задач и бюджета пользователь может заказать систему с числом узлов от нескольких десятков до тысяч); что привело к появлению нового названия для рассматриваемых систем – массивно-параллельные компьютеры (вычислительные системы архитектуры MPP – Massively Parallel Processing).

Первый суперкомпьютер с массивной параллельной обработкой – Connection Machine (СМ-1), была оснащена 64000 процессоров, каждый из который имел собственную память. СМ-1 выполняла сканирование 16 тыс. статей со сводками последних новостей за 1/20 сек. и разработала интегральную схему процессора с 4 тыс. транзисторов за три минуты. Выпуклыми представителями MPP-систем являются суперкомпьютеры серии Cry T3.

Cry T3E (1350) это мультипроцессорная вычислительная система 2000 года выпуска, с распределенной памятью построена из RISC-процессоров. Топология коммуникационной сети – трехмерный тор. Операционная система UNICOS/mk (операционная система UNIX с микроядром). Трансляторы для языков FORTRAN, HPF, C/C++. Тактовая частота 675 МГц. Количество процессоров от 40 до 2176. Максимальный объем оперативной памяти для каждого узла 512 Мбайт и максимальное быстродействие 2938 Гфлоп/с. В отличие от предшественника – Cry T3D, данной системе не требуется фронтальный компьютер.

В системе используется процессор Alpha21164A, однако, при необходимости, его несложно заменить другим, например, более быстродействующим процессором. Каждый процессорный элемент содержит центральный процессор, модуль памяти и коммуникационный узел для связи с другими процессорами. Пропускная способность канала связи между процессорами 325 Мбайт/с.

Поддерживаются модели программирования MPI, PVM, HPF, собственная библиотека обмена сообщениями Cray shmem. Быстродействие, полученное при решении систем линейных алгебраических уравнений, достигает 1,12 Тфлоп/с.

МРР – система состоит из однородных вычислительных узлов, включающих:

• один, а иногда несколько центральных процессоров (обычно архитектуры RISC – Reduced Instruction Set Computing, для которой характерно длинное командное слово для задания операций, сокращенный набор команд и выполнение большинства операций за один такт процессора),

• локальную память (причем прямой доступ к памяти других узлов невозможен),

• коммуникационный процессор (или сетевой адаптер),

• жесткие диски (необязательно) и/или другие устройства ввода/вывода.

К системе добавляются специальные узлы ввода-вывода и управляющие узлы. Вычислительные узлы связаны некоторой коммуникационной средой (высокоскоростная сеть, коммутаторы и т.п.).

Техническое обслуживание многопроцессорных систем является непростой задачей – при числе вычислительных узлов сотни/тысячи неизбежен ежедневный отказ нескольких из них; система 5k управления ресурсами (программно-аппаратный комплекс) массивно-параллельного компьютера обязана обрабатывать подобные ситуации в обход катастрофического общего рестарта с потерей контекста исполняющихся в данный момент задач.

2.4.1 Массивно-параллельные суперкомпьютеры серии CRY T3

Основанная в 1972 году фирма Cry Research Inc. (сейчас Cry Inc.), прославившаяся разработкой векторного суперкомпьютера Cry 1, в 1993 – 1995 годы выпустила модели Cry T3D/T3E, полностью реализующие принцип систем с массовым параллелизмом (систем MPP-архитектуры). В максимальной конфигурации эти компьютеры объединяют 32 – 2048 процессоров DEC Alpha 21064/150 MHz, 21164/600 MHz, 21164A/675 MHz (в зависимости от модели), вся предварительная обработка и подготовка программ (например, компиляция) выполняется на управляющей машине (хост-компьютере).

Разработчики серии Cry T3D/T3E пошли по пути создания виртуальной общей памяти. Каждый процессор может обращаться напрямую только к своей локальной памяти, но все узлы используют единое адресное пространство. При попытке обращения по принадлежащему локальной памяти другого процессора адресу генерируется специализированное аппаратное прерывание и операционная система выполняет пересылку страницы с одного узла на другой, причем вследствие чрезвычайно высокого быстродействия коммуникационной системы (пиковая скорость передачи данных между двумя узлами достигает 480 Мбайт/с) этот подход в целом оправдан. Однако замечен резко снижающий производительность эффект "пинг-понга" – в случае попадания на одну страницу переменных, модифицируемых несколькими процессорами, эта страница непрерывно мигрирует между узлами. Вычислительные узлы выполняют программы пользователя в монопольном режиме (однозадачный режим).

Конкретное исполнение компьютеров серии Cry T3 характеризуется тройкой чисел, например, 24/16/576 (управляющие узлы/узлы операционной системы/вычислительные узлы); при используемой топологии "трехмерный тор" каждый узел (независимо от его расположения) имеет шесть непосредственных соседей. При выборе маршрута между двумя узлами А и В (3D-координаты которых суть рисунок 11) сетевые машрутизаторы, начиная процесс с начальной вершины А, сначала выполняют смещение по координате X таким образом, пока координаты очередного узла связи и узла B не станут равными; затем аналогичные действия выполняются по координате Y и далее по Z (физически подобная маршрутизация происходит одновременно по всем трем координатам). Смещения могут быть и отрицательными, при отказе одной или нескольких связей возможен их обход.

Другой интересной особенностью архитектуры Cry T3 является поддержка барьерной синхронизации – аппаратная организация ожидания всеми процессами определенной точки в программе, при достижении которой возможна дальнейшая работа. Компьютеры серии T3E демонстрировали производительность 1,8 – 2,5 Тфлопс (на 2048 микропроцессорах Alpha/600 MHz).

Дальнейшим развитием линии массивно-параллельных компьютеров Cry T3 является суперкомпьютер Cry XT3. Каждый вычислительный узел Cry XT3 включает процессор AMD Opteron, локальную память (1 – 8 Гбайт) и обеспечивающий связь по коммуникационному блоку Cry SeaStar канал Hyper Transport, имеющий пиковую производительность (для AMD Opteron 2,4 GHz) от 2,6 Тфлопс (548 процессоров, оперативная память 4,3 Тбайт, топология 6×12×8) до 147 Тфлопс. Cray XT3 работает под управлением операционной системы UNICOS/lc, позволяющей объединять до 30000 вычислительных узлов, применяются компиляторы Fortran 77/90/95 и C/C++, коммуникационные библиотеки MPI (Message Passing Interface c поддержкой стандарта MPI 2.0) и ShMem (разработанная Cray Research Inc. библиотека для работы с общей памятью), стандартные библиотеки численных расчетов.

Несмотря на достигнутые столь высокие результаты в области MPP-систем фирма Cry Inc. производит векторно-конвейерный компьютеры, причем эти модели могут быть объединены в MPP-систему. Производительность каждого процессора компьютера Cry SV1 достигает 4 Гфлопс (общая пиковая производительность системы 32 Гфлопс), общее число процессоров может достигать 1000.

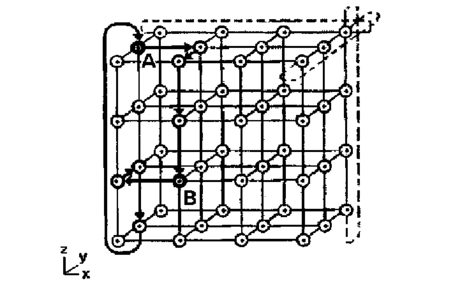

Рисунок 11. Коммуникационная решетка "трехмерный тор" компьютера Cray T3E

2.4.2 Кластерные системы класса BEOWULF

Запредельная стоимость промышленных массивно-параллельных компьютеров не давали покоя специалистам, желающим применить в своих исследованиях вычислительные системы сравнимой мощности, но не имеющих возможностей приобрести промышленные супер-ЭВМ. Поиски в этом направлении привели к развитию вычислительных кластеров (не путать с кластерами баз данных и WEB-серверов); технологической основой развития кластеризации стали широкодоступные и относительно недорогие микропроцессоры и коммуникационные (сетевые) технологии, появившиеся в свободной продаже в девяностых годах.

Вычислительный кластер представляет собой совокупность вычислительных узлов (от десятков до десятков тысяч), объединенных высокоскоростной сетью c целью решения единой вычислительной задачи. Каждый узел вычислительного кластера представляет собой фактически программируемых электронно-вычислительных машин (часто двух- или четырех- процессорный/ядерный SMP-сервер), работающую со своей собственной операционной системой (в подавляющем большинстве Linux(*)); объединяющую сеть выбирают исходя из требуемого класса решаемых задач и финансовых возможностей, практически всегда реализуется возможность удаленного доступа на кластер посредством InterNet.

Вычислительные узлы и управляющий компьютер обычно объединяют (минимум) две (независимые) сети – сеть управления (служит целям управления вычислительными узлами) и (часто более производительная) коммуникационная сеть (непосредственный обмен данными между исполняемыми на узлах процессами), дополнительно управляющий узел имеет выход в Internet для доступа к ресурсам кластера удаленных пользователей, файл-сервер выполняет функции хранения программ пользователя (рисунок 12). Администрирование кластера осуществляется с управляющей ЭВМ (или посредством удаленного доступа), пользователи имеют право доступа (в соответствие с присвоенными администратором правами) к ресурсам кластера исключительно через управляющий компьютер.

Windows-кластеры значительной мощности до настоящего времени остаются экзотикой в силу известных причин (несмотря на активно продвигаемые MS решения класса Windows Compute Cluster Server – WCCS).

Одним из первых кластерных проектов явился проект BEOWULF. Проект "БЕОВУЛЬФ" был заложен в созданном на основе принадлежащей NASA организации GSFC (Goddard Space Flight Center) исследовательском центре CESDIS (Center of Excellence in Space Data and Information Sciences) в 1994 году и стартовал сборкой в GSFC 16шестнадцатиузлового кластера (на процессорах 486DX4/100 MHz, 16 Mb памяти, 3 сетевых адаптера на каждом узле и 3 параллельных 10 Mbit Ethernet-кабелей); вычислительная система предназначалась для проведения работ по проекту ESS (Earth and Space Sciences Project).

Позднее в подразделениях NASA были собраны другие модели BEOWULF-подобных кластеров: например, theHIVE (Highly-parallel Integrated Virtual Environment) из 64 двухпроцессорных (Pentium Pro/200 MHz, 4 Gb памяти и 5 коммутаторов Fast Ethernet в каждом) узлов. Именно в рамках проекта Beowulf были разработаны драйверы для реализации режима Channel Bonding.

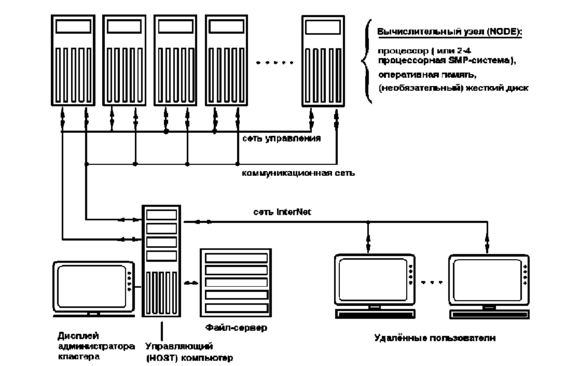

Рисунок 12. Укрупненная схема вычислительного кластера

"Беовульф" – типичный образец многопроцессорной системы MIMD (Multiple Instruction − Multiple Data), при этом одновременно выполняются несколько программных ветвей, в определенные промежутки времени обменивающиеся данными. Многие последующие разработки во всех странах мира фактически являются кланами Beowulf.

В 1998 году в национальной лаборатории Лос-Аламос астрофизик Michael Warren с сотрудниками группы теоретической астрофизики построили вычислительную систему Avalon, представляющую Linux-кластер на процессорах DEC Alpha/533 MHz. Первоначально Avalon состоял из 68 процессоров, затем был расширен до 140, в каждом узле установлено 256 MB оперативной памяти, EIDE-жесткий диск 3,2 Gb, сетевой адаптер фирмы Kingston.

Узлы соединены с помощью четырех коммутаторов Fast Ethernet и центрального двенадцатипортового коммутатора Gigabit Ethernet фирмы 3Com.

Типичным образцом массивно-параллельной кластерной вычислительной системы являются МВС-1000M (коммуникационная сеть – Myrinet 2000, скорость обмена информацией 120–170 Мбайт/сек, вспомогательные – Fast и Gigabit Ethernet) и МВС-15000ВС.
