Рисунок 3.1 – Проектируемый интерфейс

Когда сформированы ресурсы окна и подготовлен класс CFuzzyDlg для окна приложения, можно создавать объект этого класса в самой программе и выводить на экран связанное с ним диалоговое окно. В рассматриваемом случае, достаточно в методе CFuzzyApp::InitInstance() вывести диалоговое окно на экран сразу после запуска приложения, используя базовый метод CDialog::DoModal() класса диалогового окна CDialog.

Отображение результатов построения функции производится в элемент Picture. Для вывода графики в Windows и в Visual C++ используется понятие контекста устройства (device context). Контекст устройства ‑ это объект класса CDC, содержащий все методы для построения изображения в окне.

Таким образом спроектированная структура программного обеспечения является адекватной решению поставленной в техническом задании задачи.

4. ПРОГРАММНАЯ РЕАЛИЗАЦИЯ ПОСТАВЛЕННОЙ ЗАДАЧИ

Программная реализация разработанной выше структуры приложения состоит в разработке исполняемого Win32-приложения в среде визуального программирования MS Visual Studio. Проект программного обеспечения состоит из трех классов – CFuzzyApp, CFuzzyDlg, CFuzzy_.

В классе CFuzzy_ выполняются непосредственные расчеты значений функций неопределенности. Расчеты выполняются функциями-членами[6] этого класса:

- CFuzzy_::fisTriangleMf (double x, double *params) – вычисление значений треугольной функции принадлежности;

- CFuzzy_::fisTrapezoidMf(double x, double *params) – вычисление значений трапециидальной функции принадлежности;

- CFuzzy_::fisGaussianMf(double x, double *params) – вычисление значений гауссовской функции принадлежности;

- CFuzzy_::fisGaussian2Mf(double x, double *params) – вычисление значений расширенной гауссовской функции принадлежности;

- CFuzzy_::fisSigmoidMf(double x, double *params) – вычисление значений сигмоидальной функции принадлежности.

Например, функция CFuzzy_::fisTrapezoidMf(double x, double *params):

/* Trapezpoidal membership function */

double CFuzzy_::fisTrapezoidMf(double x, double *params)

{

double a = params[0], b = params[1], c = params[2], d = params[3];

double y1 = 0, y2 = 0;

if (a>b) {

fisError("Illegal parameters in fisTrapezoidMf() --> a > b");

}

if (b>c)

{

fisError("Illegal parameters in fisTrapezoidMf() --> b > c");

}

if (c>d) {

fisError("Illegal parameters in fisTrapezoidMf() --> c > d");

}

if (b <= x)

y1 = 1;

else if (x < a)

y1 = 0;

else if (a != b)

y1 = (x-a)/(b-a);

if (x <= c)

y2 = 1;

else if (d < x)

y2 = 0;

else if (c != d)

y2 = (d-x)/(d-c);

return(MIN(y1, y2));

}

Так же в классе CFuzzy_ находится функция-член fisError(char *msg), которая реализует выдачу сообщения об ошибке, если пользователь ввел неправильные данные. Само сообщение передается в функцию fisError(char *msg) в качестве параметра из функций, вычисляющих значение функций принадлежности.

В классе CFuzzyApp реализована базовая функциональность стандартного MFC-приложения. В частности, переопределен виртуальный метод базового класса CWinApp::InitInstance():

BOOL CFuzzyApp::InitInstance()

{

AfxEnableControlContainer();

#ifdef _AFXDLL

Enable3dControls();

#else

Enable3dControlsStatic();

#endif

CFuzzyDlg dlg;

m_pMainWnd = &dlg;

dlg.DoModal();

return FALSE;

}

В результате исполняемый код приложения был связан со спроектированным ранее визуальным интерфейсом (рисунок 3.1). В качестве члена в классе CFuzzyApp была введена переменная[6] dlg типа CFuzzyDlg. Она обеспечивает непосредственную связь приложения с интерфейсом, предоставляемого пользователю.

В классе CFuzzyDlg выполняется инициализация диалога и элементов управления.

BOOL CFuzzyDlg::OnInitDialog()

{

CDialog::OnInitDialog();

SetIcon(m_hIcon, TRUE);

SetIcon(m_hIcon, FALSE);

par_a.SetWindowText("1");

par_b.SetWindowText("3");

par_c.SetWindowText("5");

par_d.SetWindowText("9");

R_Tri=(CButton*)GetDlgItem(IDC_RADIO1);

R_Tra=(CButton*)GetDlgItem(IDC_RADIO2);

R_Ga=(CButton*)GetDlgItem(IDC_RADIO3);

R_Ga2=(CButton*)GetDlgItem(IDC_RADIO4);

R_Sig=(CButton*)GetDlgItem(IDC_RADIO5);

param = new double[3];

WIDTH = 600;

HEIGHT = 400;

return TRUE;

}

С помощью элементов управления, являющимися объектами класса CEdit – par_a, par_b, par_c, par_d реализуется ввод параметров для функций принадлежности.

В классе CFuzzyDlg имеются функции для построения координатных осей (функция CFuzzyDlg::Axis()) и отображения графика функции принадлежности (одна из функций CFuzzyDlg::PlotTriangle(), CFuzzyDlg::PlotTrapezoid(), CFuzzyDlg::PlotGaussian(),CFuzzyDlg::PlotGaussian2(), CFuzzyDlg::PlotSigmoid() в зависимости от типа функции, выбранной пользователем). Вывод графика осуществляется с помощью класса CDC, который

При нажатии пользователем кнопки «Построить!!» происходит выполнение функции CFuzzyDlg::OnButton1(), из которой вызываются функции построения осей и функции принадлежности, выбранной пользователем или, если не был выбран тип функции, выдается сообщение «Выберите тип функции!!».

Функции для построения координатных осей (функция CFuzzyDlg::Axis()) и отображения графика функции принадлежности (одна из функций CFuzzyDlg::PlotTriangle(), CFuzzyDlg::PlotTrapezoid(), CFuzzyDlg::PlotGaussian(),CFuzzyDlg::PlotGaussian2(), CFuzzyDlg::PlotSigmoid() в зависимости от типа функции, выбранной пользователем) вызываются так же при перерисовке окна (обработка сообщения WM_PAINT с помощью функции CFuzzyDlg::OnPaint()).

void CFuzzyDlg::OnPaint()

{

CDialog::OnPaint();

Axis();

if (function==GAUSSIAN)

PlotGaussian();

else

if (function==TRIANGLE)

PlotTriangle();

else

if (function==TRAPEZOID)

PlotTrapezoid();

else

if (function==GAUSSIAN2)

PlotGaussian2();

else

if (function==SIGMOID)

PlotSigmoid();

}

Для того чтобы определить значение данной функции распределения в конкретной точке, в класс CFuzzyDlg была добавлена функция обработки сообщения перемещения манипулятора «Мышь» WM_MOUSEMOVE ‑ CFuzzyDlg::OnMouseMove(UINT nFlags, CPoint point). При перемещении мыши выводится значение точки x (с учетом масштаба) и степень принадлежности (значение данной функции принадлежности) этой точки x.

void CFuzzyDlg::OnMouseMove(UINT nFlags, CPoint point)

{

if (point.x>10 && point.x10 && point.y

{

CDC *dc = m_grapho.GetDC();

CPen SolidPen;

SolidPen.CreatePen(PS_SOLID,1,RGB(255,255,255));

CBrush brush;

brush.CreateSolidBrush(RGB(255,255,255));

dc->SelectObject(brush);

dc->SelectObject(SolidPen);

dc->Rectangle(350,10,580,30);

double _tmp;

char crds[15];

CString coords;

_tmp=(point.x-36)*1000/kX+_par;

itoa((int)(_tmp),crds,10);

coords=crds;

itoa(ABS((int)(_tmp*100)%100),crds,10);

(ABS((int)(_tmp*100)%100)<10)?coords+=".0":coords+=".";

coords+=crds;

if (function==GAUSSIAN)

gcvt(fuzzy.fisGaussianMf(_tmp,param),2,crds);

else

if (function==TRIANGLE)

gcvt(fuzzy.fisTriangleMf(_tmp,param),2,crds);

else

if (function==TRAPEZOID)

gcvt(fuzzy.fisTrapezoidMf(_tmp,param),2,crds);

else

if (function==GAUSSIAN2)

gcvt(fuzzy.fisGaussian2Mf(_tmp,param),2,crds);

else

if (function==SIGMOID)

gcvt(fuzzy.fisSigmoidMf(_tmp,param),2,crds);

else

crds[0]='\0';

CFont *font = new CFont();

font->CreateFont(14, 10, 0, 0, FW_NORMAL, 0, 0, 0, ANSI_CHARSET, OUT_DEFAULT_PRECIS,

CLIP_DEFAULT_PRECIS,DEFAULT_QUALITY, DEFAULT_PITCH | FF_SWISS, "Courier");

dc->SelectObject(font);

dc->TextOut(50,10,"Точка x:"+coords+" Степень принадлежности:"+crds);

}

CDialog::OnMouseMove(nFlags, point);

}

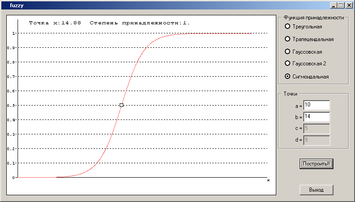

Результат выполнения программы изображен на рисунке 4.1. В данном случае построена сигмоидальная функция принадлежности.

Рисунок 4.1 – Результат выполнения программы – сигмоидальная функция принадлежности

ВЫВОДЫ

Результатом работы является исполняемое Win32-приложение, позволяющее строить следующие функции принадлежности:

- треугольную;

- трапециидальную;

- гауссовскую;

- расширенную гауссовскую;

- сигмоидальную.

Так же программа позволяет определять значение степени принадлежности заданной точки x.

В ходе разработки приложения были изучены структура и возможности набора классов MFC, принципы проектирования визуального интерфейса пользователя в операционной среде MS Windows с использованием среды разработки MS Visual Studio. Было замечено, что классы MFC существенно ускоряют процесс создания приложений для операционной системы Microsoft Windows.

Так же были изучены основы теории нечетких множеств, в частности функции принадлежности.

ПЕРЕЧЕНЬ ССЫЛОК

1. Microsoft Developer Network Library ‑ April 2003

2. Васильев В.И., Ильясов Б.Г. Интеллектуальные системы управления с использованием нечеткой логики: Учеб. пособие / Уфимск. гос. авиац. техн. ун-т. -Уфа, 1995. -80 c

3. Грегори К. Использование Visual C++ 6. Специальное издание.: Пер. с англ. – М.: СПб.; К.: Издательский дом «Вильямс», 2003. – 849 с.

4. Заде Л. Понятие лингвистической переменной и его применение к принятию приближенных решений. – М.: Мир, 1976.

5. Нечеткая логика ‑ математические основы ‑ BaseGroup Labs

http://www.basegroup.ru/fuzzylogic/math_print.htm

6. Страуструп Бьярн Язык программирования C++ Второе издание. – К.: ДиаСофт, 1993. – 480 с.

ПРИЛОЖЕНИЕ

Приложение А

Листинг программы

// Fuzzy_.h: interface for the CFuzzy_ class.

class CFuzzy_

{

public:

void fisError(char *msg);

CFuzzy_();

virtual ~CFuzzy_();

double CFuzzy_::fisTriangleMf(double x, double *params);

double fisTrapezoidMf(double x, double *params);

double fisGaussianMf(double x, double *params);

double fisGaussian2Mf(double x, double *params);

double fisSigmoidMf(double x, double *params);

};

// Fuzzy_.cpp: implementation of the CFuzzy_ class.

#include "stdafx.h"

#include "fuzzy.h"

#include "Fuzzy_.h"

#include

#ifndef ABS

# define ABS(x) ( (x) > (0) ? (x): (-(x)) )

#endif

#ifndef MAX

# define MAX(x,y) ( (x) > (y) ? (x) : (y) )

#endif

#ifndef MIN

# define MIN(x,y) ( (x) < (y) ? (x) : (y) )

#endif

CFuzzy_::CFuzzy_()

{

}

CFuzzy_::~CFuzzy_()

{

}

/* Triangular membership function */

double CFuzzy_::fisTriangleMf(double x, double *params)

{

double a = params[0], b = params[1], c = params[2];

if (a>b)

{fisError("Illegal parameters in fisTriangleMf() --> a > b");return -1;}

if (b>c)

{fisError("Illegal parameters in fisTriangleMf() --> b > c");return -1;}

if (a == b && b == c)

return(x == a);

if (a == b)

return((c-x)/(c-b)*(b<=x)*(x<=c));

if (b == c)

return((x-a)/(b-a)*(a<=x)*(x<=b));

return(MAX(MIN((x-a)/(b-a), (c-x)/(c-b)), 0));

}

/* Trapezpoidal membership function */

double CFuzzy_::fisTrapezoidMf(double x, double *params)

{

double a = params[0], b = params[1], c = params[2], d = params[3];

double y1 = 0, y2 = 0;

if (a>b) {

fisError("Illegal parameters in fisTrapezoidMf() --> a > b");

}

if (b>c)

{

fisError("Illegal parameters in fisTrapezoidMf() --> b > c");

}

if (c>d) {

fisError("Illegal parameters in fisTrapezoidMf() --> c > d");

}

if (b <= x)

y1 = 1;

else if (x < a)

y1 = 0;

else if (a != b)

y1 = (x-a)/(b-a);

if (x <= c)

y2 = 1;

else if (d < x)

y2 = 0;

else if (c != d)

y2 = (d-x)/(d-c);

return(MIN(y1, y2));

}

/* Gaussian membership function */

double CFuzzy_::fisGaussianMf(double x, double *params)

{

double sigma = params[0], c = params[1];

double tmp;

if (sigma==0)

fisError("Illegal parameters in fisGaussianMF() --> sigma = 0");

tmp = (x-c)/sigma;

return(exp(-tmp*tmp/2));

}

/* Extended Gaussian membership function */

double CFuzzy_::fisGaussian2Mf(double x, double *params)

{

double sigma1 = params[0], c1 = params[1];

double sigma2 = params[2], c2 = params[3];

double tmp1, tmp2;

if ((sigma1 == 0) || (sigma2 == 0))

fisError("Illegal parameters in fisGaussian2MF() --> sigma1 or sigma2 is zero");

tmp1 = x >= c1? 1:exp(-pow((x-c1)/sigma1, 2.0)/2);

tmp2 = x <= c2? 1:exp(-pow((x-c2)/sigma2, 2.0)/2);

return(tmp1*tmp2);

}

/* Sigmoidal membership function */

double CFuzzy_::fisSigmoidMf(double x, double *params)

{

double a = params[0], c = params[1];

return(1/(1+exp(-a*(x-c))));

}

void CFuzzy_::fisError(char *msg)

{

MessageBox(NULL,msg,"Error",MB_OK|MB_ICONSTOP);

}

// fuzzy.h : main header file for the FUZZY application CFuzzyApp

#include "resource.h"

class CFuzzyApp : public CWinApp

{

public:

CFuzzyApp();

// Overrides

// ClassWizard generated virtual function overrides

//{{AFX_VIRTUAL(CFuzzyApp)

public:

virtual BOOL InitInstance();

//}}AFX_VIRTUAL

// Implementation

//{{AFX_MSG(CFuzzyApp)

// NOTE - the ClassWizard will add and remove member functions here.

// DO NOT EDIT what you see in these blocks of generated code !

//}}AFX_MSG

DECLARE_MESSAGE_MAP()

};

// fuzzy.cpp : Defines the class behaviors for the application. CFuzzyApp

#include "stdafx.h"

#include "fuzzy.h"

#include "fuzzyDlg.h"

BEGIN_MESSAGE_MAP(CFuzzyApp, CWinApp)

//{{AFX_MSG_MAP(CFuzzyApp)

// NOTE - the ClassWizard will add and remove mapping macros here.

// DO NOT EDIT what you see in these blocks of generated code!

//}}AFX_MSG

ON_COMMAND(ID_HELP, CWinApp::OnHelp)

END_MESSAGE_MAP()

CFuzzyApp::CFuzzyApp()

{

}

CFuzzyApp theApp;

// CFuzzyApp initialization

BOOL CFuzzyApp::InitInstance()

{

AfxEnableControlContainer();

#ifdef _AFXDLL

Enable3dControls();

#else

Enable3dControlsStatic();

#endif

CFuzzyDlg dlg;

m_pMainWnd = &dlg;

dlg.DoModal();

// Since the dialog has been closed, return FALSE so that we exit the

// application, rather than start the application's message pump.

return FALSE;

}

// fuzzyDlg.h : header file

// CFuzzyDlg dialog

class CFuzzyDlg : public CDialog

{

// Construction

public:

void PlotTrapezoid();

void PlotTriangle();

void PlotGaussian();

void PlotSigmoid();

void PlotGaussian2();

void Axis();

CButton *R_Tri, *R_Tra, *R_Ga, *R_Ga2, *R_Sig;

CFuzzyDlg(CWnd* pParent = NULL);// standard constructor

// Dialog Data

//{{AFX_DATA(CFuzzyDlg)

enum { IDD = IDD_FUZZY_DIALOG };

CEditpar_d;

CEditpar_c;

CEditpar_b;

CEditpar_a;

CStaticm_grapho;

//}}AFX_DATA

// ClassWizard generated virtual function overrides

//{{AFX_VIRTUAL(CFuzzyDlg)

protected:

virtual void DoDataExchange(CDataExchange* pDX);// DDX/DDV support

//}}AFX_VIRTUAL

// Implementation

protected:

HICON m_hIcon;

// Generated message map functions

//{{AFX_MSG(CFuzzyDlg)

virtual BOOL OnInitDialog();

afx_msg void OnPaint();

afx_msg HCURSOR OnQueryDragIcon();

afx_msg void OnButton1();

afx_msg void OnMouseMove(UINT nFlags, CPoint point);

afx_msg void OnRadio1();

afx_msg void OnRadio2();

afx_msg void OnRadio3();

afx_msg void OnRadio4();

afx_msg void OnRadio5();

//}}AFX_MSG

DECLARE_MESSAGE_MAP()

};

// fuzzyDlg.cpp : implementation file

//

#include "stdafx.h"

#include "fuzzy.h"

#include "fuzzyDlg.h"

#include "fuzzy_.h"

#ifndef ABS

# define ABS(x) ( (x) > (0) ? (x): (-(x)) )

#endif

#ifndef MAX

# define MAX(x,y) ( (x) > (y) ? (x) : (y) )

#endif

#ifndef MIN

# define MIN(x,y) ( (x) < (y) ? (x) : (y) )

#endif

CFuzzy_ fuzzy;

double *param, x, y=0, kX=1000, _par=0;

int WIDTH, HEIGHT;

byte function=0;

const byte TRIANGLE = 1;

const byte TRAPEZOID = 2;

const byte GAUSSIAN = 3;

const byte GAUSSIAN2 = 4;

const byte SIGMOID = 5;

/////////////////////////////////////////////////////////////////////////////

// CFuzzyDlg dialog

CFuzzyDlg::CFuzzyDlg(CWnd* pParent /*=NULL*/)

: CDialog(CFuzzyDlg::IDD, pParent)

{

//{{AFX_DATA_INIT(CFuzzyDlg)

//}}AFX_DATA_INIT

// Note that LoadIcon does not require a subsequent DestroyIcon in Win32

m_hIcon = AfxGetApp()->LoadIcon(IDR_MAINFRAME);

}

void CFuzzyDlg::DoDataExchange(CDataExchange* pDX)

{

CDialog::DoDataExchange(pDX);

//{{AFX_DATA_MAP(CFuzzyDlg)

DDX_Control(pDX, IDC_EDITD, par_d);

DDX_Control(pDX, IDC_EDITC, par_c);

DDX_Control(pDX, IDC_EDITB, par_b);

DDX_Control(pDX, IDC_EDITA, par_a);

DDX_Control(pDX, IDC_GRAPHO, m_grapho);

//}}AFX_DATA_MAP

}

BEGIN_MESSAGE_MAP(CFuzzyDlg, CDialog)

//{{AFX_MSG_MAP(CFuzzyDlg)

ON_WM_PAINT()

ON_WM_QUERYDRAGICON()

ON_BN_CLICKED(IDC_BUTTON1, OnButton1)

ON_WM_MOUSEMOVE()

ON_BN_CLICKED(IDC_RADIO1, OnRadio1)

ON_BN_CLICKED(IDC_RADIO2, OnRadio2)

ON_BN_CLICKED(IDC_RADIO3, OnRadio3)

ON_BN_CLICKED(IDC_RADIO4, OnRadio4)

ON_BN_CLICKED(IDC_RADIO5, OnRadio5)

//}}AFX_MSG_MAP

END_MESSAGE_MAP()

/////////////////////////////////////////////////////////////////////////////

// CFuzzyDlg message handlers

BOOL CFuzzyDlg::OnInitDialog()

{

CDialog::OnInitDialog();

SetIcon(m_hIcon, TRUE);// Set big icon

SetIcon(m_hIcon, FALSE);

par_a.SetWindowText("1");

par_b.SetWindowText("3");

par_c.SetWindowText("5");

par_d.SetWindowText("9");

R_Tri=(CButton*)GetDlgItem(IDC_RADIO1);

R_Tra=(CButton*)GetDlgItem(IDC_RADIO2);

R_Ga=(CButton*)GetDlgItem(IDC_RADIO3);

R_Ga2=(CButton*)GetDlgItem(IDC_RADIO4);

R_Sig=(CButton*)GetDlgItem(IDC_RADIO5);

param = new double[3];

WIDTH = 600;

HEIGHT = 400;

// Set small icon

return TRUE; // return TRUE unless you set the focus to a control

}

// If you add a minimize button to your dialog, you will need the code below

// to draw the icon. For MFC applications using the document/view model,

// this is automatically done for you by the framework.

void CFuzzyDlg::OnPaint()

{

CDialog::OnPaint();

Axis();

if (function==GAUSSIAN)

PlotGaussian();

else

if (function==TRIANGLE)

PlotTriangle();

else

if (function==TRAPEZOID)

PlotTrapezoid();

else

if (function==GAUSSIAN2)

PlotGaussian2();

else

if (function==SIGMOID)

PlotSigmoid();

}

// The system calls this to obtain the cursor to display while the user drags

// the minimized window.

HCURSOR CFuzzyDlg::OnQueryDragIcon()

{

return (HCURSOR) m_hIcon;

}

void CFuzzyDlg::OnButton1()

{

Axis();

if (R_Tri->GetState()==1)

{

PlotTriangle();

} else

if (R_Tra->GetState()==1)

{

PlotTrapezoid();

} else

if (R_Ga->GetState()==1)

{

PlotGaussian();

}

else

if (R_Ga2->GetState()==1)

{

PlotGaussian2();

} else

if (R_Sig->GetState()==1)

{

PlotSigmoid();

}

else AfxMessageBox("Выберите тип функции!!", MB_ICONWARNING|MB_OK, 0);

}

void CFuzzyDlg::OnMouseMove(UINT nFlags, CPoint point)

{

if (point.x>10 && point.x10 && point.y

{

CDC *dc = m_grapho.GetDC();

CPen SolidPen;

SolidPen.CreatePen(PS_SOLID,1,RGB(255,255,255));

CBrush brush;

brush.CreateSolidBrush(RGB(255,255,255));

dc->SelectObject(brush);

dc->SelectObject(SolidPen);

dc->Rectangle(350,10,580,30);

double _tmp;

char crds[15];

CString coords;

_tmp=(point.x-36)*1000/kX+_par;

itoa((int)(_tmp),crds,10);

coords=crds;

itoa(ABS((int)(_tmp*100)%100),crds,10);

(ABS((int)(_tmp*100)%100)<10)?coords+=".0":coords+=".";

coords+=crds;

if (function==GAUSSIAN)

gcvt(fuzzy.fisGaussianMf(_tmp,param),2,crds);

else

if (function==TRIANGLE)

gcvt(fuzzy.fisTriangleMf(_tmp,param),2,crds);

else

if (function==TRAPEZOID)

gcvt(fuzzy.fisTrapezoidMf(_tmp,param),2,crds);

else

if (function==GAUSSIAN2)

gcvt(fuzzy.fisGaussian2Mf(_tmp,param),2,crds);

else

if (function==SIGMOID)

gcvt(fuzzy.fisSigmoidMf(_tmp,param),2,crds);

else

crds[0]='\0';

CFont *font = new CFont();

font->CreateFont(14, 10, 0, 0, FW_NORMAL, 0, 0, 0, ANSI_CHARSET, OUT_DEFAULT_PRECIS,

CLIP_DEFAULT_PRECIS,DEFAULT_QUALITY, DEFAULT_PITCH | FF_SWISS, "Courier");

dc->SelectObject(font);

dc->TextOut(50,10,"Точка x:"+coords+" Степень принадлежности:"+crds);

}

CDialog::OnMouseMove(nFlags, point);

}

void CFuzzyDlg::OnRadio1()

{

par_d.EnableWindow(false);

}

void CFuzzyDlg::OnRadio2()

{

par_c.EnableWindow(true);

par_d.EnableWindow(true);

}

void CFuzzyDlg::OnRadio3()

{

par_c.EnableWindow(false);

par_d.EnableWindow(false);

}

void CFuzzyDlg::OnRadio4()

{

par_c.EnableWindow(true);

par_d.EnableWindow(true);

}

void CFuzzyDlg::OnRadio5()

{

par_c.EnableWindow(false);

par_d.EnableWindow(false);

}

void CFuzzyDlg::Axis()

{

CDC *_dc = m_grapho.GetDC();

CPen DotPen;

DotPen.CreatePen(PS_DOT,1,RGB(0,0,0));

CPen SolidPen;

SolidPen.CreatePen(PS_SOLID,1,RGB(0,0,0));

CBrush brush;

brush.CreateSolidBrush(RGB(255,255,255));

_dc->SelectObject(brush);

_dc->Rectangle(0,0,WIDTH, HEIGHT);

_dc->SelectObject(SolidPen);

_dc->MoveTo(25,10);

_dc->LineTo(25, HEIGHT-40);

_dc->MoveTo(20,HEIGHT-40);

_dc->LineTo(WIDTH-20, HEIGHT-40);

_dc->SelectObject(DotPen);;

CFont *font = new CFont();

font->CreateFont(12, 7, 0, 0, FW_NORMAL, 0, 0, 0, ANSI_CHARSET, OUT_DEFAULT_PRECIS,

CLIP_DEFAULT_PRECIS,DEFAULT_QUALITY, DEFAULT_PITCH | FF_SWISS, "Courier");

_dc->SelectObject(font);

_dc->TextOut(1,360-5,CString(" 0"));

for (int q=1;q<=10;q++)

{

_dc->MoveTo(20,360-q*32);

_dc->LineTo(580,360-q*32);

char iY[5];

gcvt(q*0.1,2,iY);

(q!=10)?_dc->TextOut(1,360-q*32-5,iY,3):_dc->TextOut(1,360-q*32-5,CString(" 1"));

}

_dc->TextOut(580,360,"x");

}

void CFuzzyDlg::PlotTriangle()

{

function=TRIANGLE;

CDC *dc = m_grapho.GetDC();

double tmp;

CString par_tmp;

par_a.GetWindowText(par_tmp);

param[0]=atof(par_tmp);

par_b.GetWindowText(par_tmp);

param[1]=atof(par_tmp);

par_c.GetWindowText(par_tmp);

param[2]=atof(par_tmp);

kX = 520000/ABS(param[2]-param[0]);

_par=param[0];

for (x=param[0];x

{

tmp = fuzzy.fisTriangleMf(x,param);

tmp*=320;

dc->SetPixel((int)(((x)-param[0])*kX/1000+25),HEIGHT-40-(int)tmp, RGB(255,100,120));

}

dc->Rectangle((int)((param[0]-param[0])*kX/1000+25-4),HEIGHT-40-0*320-4,

(int)((param[0]-param[0])*kX/1000+25+4),HEIGHT-40-0*320+4);

dc->Rectangle((int)((param[1]-param[0])*kX/1000+25-4),HEIGHT-40-1*320-4,

(int)((param[1]-param[0])*kX/1000+25+4),HEIGHT-40-1*320+4);

dc->Rectangle((int)((param[2]-param[0])*kX/1000+25-4),HEIGHT-40-0*320-4,

(int)((param[2]-param[0])*kX/1000+25+4),HEIGHT-40-0*320+4);

}

void CFuzzyDlg::PlotTrapezoid()

{

function=TRAPEZOID;

CDC *dc = m_grapho.GetDC();

double tmp;

CString par_tmp;

par_a.GetWindowText(par_tmp);

param[0]=atof(par_tmp);

par_b.GetWindowText(par_tmp);

param[1]=atof(par_tmp);

par_c.GetWindowText(par_tmp);

param[2]=atof(par_tmp);

par_d.GetWindowText(par_tmp);

param[3]=atof(par_tmp);

kX = 520000/ABS(param[3]-param[0]);

_par=param[0];

for (x=param[0];x

{

tmp = fuzzy.fisTrapezoidMf(x,param);

tmp*=320;

dc->SetPixel((int)(((x-param[0]))*kX/1000+25),HEIGHT-40-(int)tmp, RGB(255,100,100));

}

dc->Rectangle((int)((param[0]-param[0])*kX/1000+25-4),HEIGHT-40-0*320-4,

(int)((param[0]-param[0])*kX/1000+25+4),HEIGHT-40-0*320+4);

dc->Rectangle((int)((param[1]-param[0])*kX/1000+25-4),HEIGHT-40-1*320-4,

(int)((param[1]-param[0])*kX/1000+25+4),HEIGHT-40-1*320+4);

dc->Rectangle((int)((param[2]-param[0])*kX/1000+25-4),HEIGHT-40-1*320-4,

(int)((param[2]-param[0])*kX/1000+25+4),HEIGHT-40-1*320+4);

dc->Rectangle((int)((param[3]-param[0])*kX/1000+25-4),HEIGHT-40-0*320-4,

(int)((param[3]-param[0])*kX/1000+25+4),HEIGHT-40-0*320+4);

}

void CFuzzyDlg::PlotGaussian()

{

function=GAUSSIAN;

CDC *dc = m_grapho.GetDC();

double tmp;

CString par_tmp;

par_a.GetWindowText(par_tmp);

param[0]=atof(par_tmp);

par_b.GetWindowText(par_tmp);

param[1]=atof(par_tmp);

par_c.GetWindowText(par_tmp);

param[2]=atof(par_tmp);

par_d.GetWindowText(par_tmp);

param[3]=atof(par_tmp);

double _0=param[1];

do

{

tmp = fuzzy.fisGaussianMf(_0,param);

_0-=ABS(param[1])/1000;

}

while (tmp>=0.001);

kX = 520000/(2*ABS(param[1]-_0));

_par = _0;

for (x=_0;x<(param[1]+ABS(param[1]-_0));x+=ABS((param[1]+ABS(param[1]-_0))-_0)/8000)

{

tmp = fuzzy.fisGaussianMf(x,param);

tmp*=320;

dc->SetPixel((int)(((x)-_0)*kX/1000+25),HEIGHT-40-(int)tmp, RGB(255,100,100));

}

dc->Rectangle((int)((param[1]-_0)*kX/1000+25-4),HEIGHT-40-1*320-4,

(int)((param[1]-_0)*kX/1000+25+4),HEIGHT-40-1*320+4);

}

void CFuzzyDlg::PlotGaussian2()

{

function=GAUSSIAN2;

CDC *dc = m_grapho.GetDC();

double tmp;

CString par_tmp;

par_a.GetWindowText(par_tmp);

param[0]=atof(par_tmp);

par_b.GetWindowText(par_tmp);

param[1]=atof(par_tmp);

par_c.GetWindowText(par_tmp);

param[2]=atof(par_tmp);

par_d.GetWindowText(par_tmp);

param[3]=atof(par_tmp);

double _0=MIN(param[1], param[3]);

do

{

tmp = fuzzy.fisGaussian2Mf(_0,param);

_0-=ABS(MIN(param[1], param[3]))/10000;

}

while (tmp>=0.001);

kX = 520000/(ABS(MAX(param[1], param[3])-_0));

_par = _0;

for (x=_0;x<=MAX(param[1], param[3]);x+=ABS((MAX(param[1], param[3])-_0))/10000)

{

tmp = fuzzy.fisGaussian2Mf(x,param);

tmp*=320;

dc->SetPixel((int)(((x)-_0)*kX/1000+25),HEIGHT-40-(int)tmp, RGB(255,100,100));

}

dc->Rectangle((int)((MAX(param[1], param[3])-_0)*kX/1000+25-4),HEIGHT-40-1*320-4,

(int)((MAX(param[1], param[3])-_0)*kX/1000+25+4),HEIGHT-40-1*320+4);

}

void CFuzzyDlg::PlotSigmoid()

{

function=SIGMOID;

CDC *dc = m_grapho.GetDC();

double tmp;

CString par_tmp;

par_a.GetWindowText(par_tmp);

param[0]=atof(par_tmp);

par_b.GetWindowText(par_tmp);

param[1]=atof(par_tmp);

par_c.GetWindowText(par_tmp);

param[2]=atof(par_tmp);

par_d.GetWindowText(par_tmp);

param[3]=atof(par_tmp);

double _0=param[1],_1=param[1];

do

{

tmp = fuzzy.fisSigmoidMf(_0,param);

_0-=param[1]*0.0001;

}

while (tmp>=0.0001);

do

{

tmp = fuzzy.fisSigmoidMf(_1,param);

_1+=param[1]*0.0001;

}

while(tmp<0.99999);

kX = 520000/(ABS(_1-_0));

_par = _0;

for (x=_0;x<=_1;x+=ABS(param[1]*0.0001))

{

tmp = fuzzy.fisSigmoidMf(x,param);

tmp*=320;

dc->SetPixel((int)(((x)-_0)*kX/1000+25),HEIGHT-40-(int)tmp, RGB(255,100,100));

}

dc->Rectangle((int)((param[1]-_0)*kX/1000+25-4),(int)(HEIGHT-40-0.5*320-4),(int)((param[1]-_0)*kX/1000+25+4),(int)(HEIGHT-40-0.5*320+4));

}

Характеристики

Список файлов ВКР
