Н- глубина от поверхности, м;

Rс.б.- расчетное сопротивление слоев, МПа;

Кв- коэффициент концентраций напряжений в боках от проходки выработок и сопряжений, 1,5;

Квл- коэффициент увеличения напряжений в боках выработок, 1;

Ко- коэффициент увеличения напряжений в боках выработок, 1.

.

Параметры анкерной крепи.

Сопротивление анкерной крепи и длину анкеров в боках выработок определяем по номограмме. [4]

Ра.б=22 кН/м2, lа.б=1,6м.

Для крепления борта выработки принимаем анкера А20В lа.б=1,6м, с несущей способностью Na=131,2кН и количество анкеров в ряду nб=2шт.( с установкой в одном ряду двух анкеров).

Определение шага крепи в боках выработок:

(23)

Принимаем шаг крепи 1,0м.

Проверка шага крепи по плотности установки анкеров;

(24)

Принимаем 1,0м.

На основании расчета и рекомендаций принимаем для крепления борта выработки анкера с параметрами:

Таблица 12 - Параметры анкерной крепи для бортов

2.4.5 Расчет скорости проведения подготовительной выработки

Проходческий цикл начинается с разрушения породы исполнительным органом комбайна АБМ-20.

Вращающийся барабан внедряют путём подачи комбайна.Техническая производительность комбайна находится по формуле

(25)

где - мощность снимаемого коронкой слоя угля при поперечном и продольном перемещении рабочего органа, м;

- глубина вреза исполнительного органа в забой, 0,56 м;

- скорость перемещения рабочего органа по забою, 0,2 м/с.

m’=0,822dk = 0,822∙1,15=0,94м. (26)

где - максимальный диаметр коронки рабочего органа, м.

Р к.(mex) = 60 ∙0,94∙1∙0,2 =6 м3/мин.

Эксплуатационная производительность проходческого комбайна:

Pэк = Pк.(mex) · Kэ , м3/мин, (27)

где Kэ – коэффициент непрерывной работы комбайна, учитывающий все виды простоев комбайна, и равный 0,5.

Pэк = 6 · 0,5 = 3 м3/мин.

Фактическая скорость проведения выработки составляет:

Lмес. = 600 м/мес.

2.4.6 Расчет проветривания и выбор ВМП

Расход воздуха для проветривания тупиковой выработки при комбайновом способе ее проведения рассчитываем по формуле:

Qn = (100 ∙ Jn ∙ Kн) / (С – Со), м3/мин, (28)

где Qn – расход воздуха для проветривания тупиковой выработки, м3/мин;

Jn – метановыделение тупиковой выработки, м3/мин;

Кн – коэффициент неравномерности газовыделения, Кн = 1,1;

С – допустимая концентрация метана в исходящей из подготовительной выработки вентиляционной струе, %;

Со – концентрация газа в струе воздуха поступающей в подготовительную выработку, %.

Qn = (100 ∙ 6 ∙ 1,1) / (1 – 0) = 660 м3/мин.

Определяем расход воздуха по минимальной скорости в призабойном пространстве тупиковой выработки по формуле:

Qn = 60 ∙ V ∙ S, м3/мин, (29)

где V – минимальная скорость воздуха, м/сек;

S – площадь поперечного сечения выработки, м2.

Qn = 60 ∙ 0, 5 ∙ 22 = 660 м3/мин.

Количество воздуха по максимальному числу людей, находящихся в тупиковой выработке. Принимаем наибольшее число людей во время пересмены между ремонтной и рабочей сменой, 12чел.

Qn = 6 ∙ n м3/мин, (30)

где n – число людей.

Qn = 6 ∙ 12 = 72м3/мин.

Исходя из расчетов принимаем Qn = 660 м3/мин.

Диаметр трубопровода в зависимости от его длины и расхода воздуха на выходе из трубопровода равным расчетному расходу воздуха для проветривании призабойного пространства, т.е .

Принимаем длину тупиковой части 500м. При данной длине и принимаем трубопровод из гибких вентиляционных труб 1,2м.

Коэффициент утечек трубопровода .

Аэродинамическое сопротивление гибкого вентиляционного трубопровода без утечек воздуха рассчитывается по формуле

(31)

где - удельное аэродинамическое сопротивление гибкого вентиляционного трубопровода, 0,0035k/м;

- число поворотов трубопровода на 900;

- число поворотов трубопровода на 450.

Рассчитываем подачу вентилятора

(32)

Рассчитываем давление вентилятора, работающего на гибкий вентиляционный трубопровод по формуле:

(33)

Предварительно выбираем вентилятор ВМЭ2 -10.

Рассчитываем расход воздуха в месте установки вентилятора по формуле:

(34)

где - коэффициент для ВМП с регулируемой подачей, 1,1.

Окончательно принимаем ВМЭ2-10.

Таблица 13 - Техническая характеристика ВМЭ2-10

2.4.7 Технология проведения выработки

Процесс отбойки горной массы и анкерование производится параллельно.

Последовательность операций по отбойке горной массы.

Отбойку горной породы производить только в направлении от кровли к почве. Отбойка в обратном направлении может привести, из-за возникающей перегрузки, к серьезным повреждениям механизмов комбайна.

Комбайн может быть использован исключительно по назначению, а именно: для резания, погрузки и откатки (транспортировки) горной массы по цепному транспортеру, а не как кран, подъемное устройство или средство перемещения. Эксплуатация комбайна разрешается только тогда, когда он находится в исключительно надежном, безупречном, с точки зрения его работоспособности, состоянии. Эксплуатация комбайна разрешается только при условии, что он полностью оборудован всеми необходимыми защитными и предохранительными устройствами, в том числе и всеми съемными защитными приспособлениями, а также всеми необходимыми аварийными выключателями и кнопками ОСТАНОВКИ, шумозащитой и вытяжными устройствами и они находятся в работоспособном состоянии.

Придать комбайну устойчивое положение (сзади и спереди), выдвинув заднюю опору сзади, распереть временную крепь между почвой и кровлей выработки спереди.

Произвести врубание-резание (транспортер и погрузочный полок также перемещаются вперед).

Производить резание по направлению вниз.

Доработка нижней части забоя и зачистка почвы, за счет движения режущего органа назад.

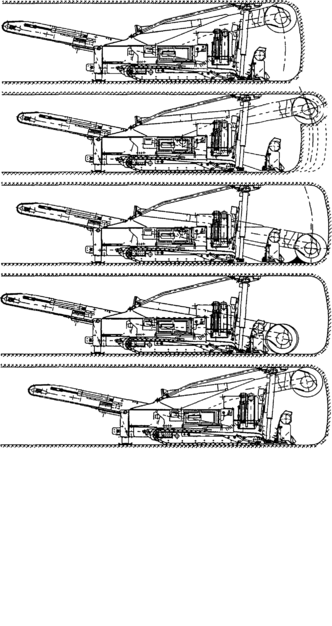

Рис.1 Схема работы АБМ-20

Шаг 1 - Положить решетку на козырек временной крепи. Кровля перекрывается металлической решетчатой затяжкой с нахлестом 300 мм по ширине и 300 мм по длине выработки.

Шаг 2 - Поднять козырек временной крепи при помощи двух гидроцилиндров вверх, оперев его на кровлю, решетка удерживается временной крепью. Обеспечиваемого двумя гидроцилиндрами усилия достаточно для того, чтобы удерживать навесной бурильный механизм в заданном положении и для поддержания кровли.

Шаг 3 - В то время как начинается процесс бурения (анкерования). Режущий орган начинает перемещаться за счет своей телескопической рамы вперед, максимум на 1 м Одновременно начинает перемещаться вперед и погрузочный стол и транспортер, за счет чего обеспечивается своевременная погрузка и транспортировка горной массы. Во время этого процесса погрузочные механизмы и транспортер должны находиться в действии.

Шаг 4 - По окончании процесса отработки забоя режущий барабан возвращается по почве в исходное положение, производя при этом зачистку почвы. Во время этого процесса погрузочные механизмы и транспортер должны находиться в действии.

Шаг 5 - По окончании анкерования козырек временной крепи опускается и комбайн устанавливается на новый цикл работы. Весь процесс повторяется заново.

Последовательность операций по анкерованию кровли выработки:

Положить решетку на козырек временной крепи.

Прежде чем поднять козырек временной крепи убедиться, что направляющие буровых штанг находятся внизу.

Поднять козырек временной крепи, после того как буровой лафет будет установлен в вертикальное положение.

Вложить анкерную шайбу в углубление фронтальной плиты.

Поднять направляющую буровой штанги до кровли.

Слегка опустить буровой механизм и вложить буровую штангу.

Ориентировать буровой лафет на разметку в кровле выработки и до конца поднять направляющую.

Задействовать рычаги подачи и бурения (фиксированная автоматическая функция бурения).

Автоматически включаются бурение, подача и промывка.

Конечный выключатель касается ограничителя исполнительного

устройства. Вращение, подача и подвод воды отключаются.

Опустить буровой двигатель в нужное положение, снять буровую штангу и вставить ключ для затяжки анкерной гайки.

Ввести в шпур ампулу и анкер и ввести гайку в ключ.

Активизировать рычаг управления подачи и бурения, бурение и подача автоматически активизируются (без воды).

Выдержать время, рекомендуемое для затвердевания ампулы 15-45секунд, затем нажать кнопку БУРЕНИЕ и затянуть анкерную гайку.

На всех других буровых установках выполняются действия, указанные в пунктах с 6 по 11.

Вернуть направляющую буровой штанги в исходное положение.

Буровой механизм установить в вертикальное положение.

Приподнять буровую головку над почвой.

После согласования действий анкеровщики (проходчики) совместно опускают козырек временной крепи.

Последовательность операций по анкерованию бортов выработки:

1. Ввести буровую штангу в буровой механизм.
