Далее подбираем характеристику 2 максимальной защиты линии (реле PTB-4)

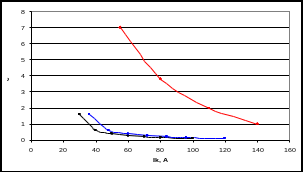

Рис.2 Карта селективности

Принимая за основу типовую односекундную характеристику реле PTB-4, определяем несколько точек нужной характеристики:

k=I_p/I_c.p , % 280 220 160 110

t_c.з , сек 1 2 3,8 7

I_к , А. 140 110 80 55

Ток I_к определяется по выражению

_,

где k — кратность I_р / I_с. _р, %, определяемая по типовой характеристике; I_с._P — ток срабатывания реле; п_т — коэффициент трансформации; R⁽³⁾_cx- коэффициент схемы.

Как видно из рис. 1-2 выбранные характеристики полностью обеспечивают селективность действия защитных устройств.

5. Проверка на термическую устойчивость производится по выражению:

где s_мин — минимально допустимое сечение провода, мм²; I — установившийся ток к. з. при повреждении в начале линии, А; t_ф — фиктивное время отключения к. з., сек; С — постоянная, зависящая от материала провода, его начальной и конечной температуры.

Определим I _, для этого выбираем трансформатор ТДН-10000/35.

Х_т = 9,8 ом, при z_с =(3+j9)Ом z =(3+j18.8)Ом

z₌ Ом

I_К = I = = 1062 А

С = 69,5; t_ф = t_с.з + t_о.в=0,7 + 0,1 = 0,8 сек; тогда:

мм²

Сечение провода на участках 1 и 2 (АС-35) значительно больше минимально допустимого. Поэтому в данном случае не требуется принимать какие-либо меры для ускорения отключения к.з.

6. Определяем кратность т по выражению:

m=

где I_расч = nI_макс = 1,2*2,8*50 = 168 А.

По кривой 10%-ной кратности сердечника класса Р трансформатора тока типа ТПЛ-10 (приведена 1) для m=4,2 определяем допустимую вторичную нагрузку, которая равна z_{H доп} 1,7 Ом;

Определяется наибольшую фактическую нагрузку трансформатора тока для двухфазной двухрелейной схемы. Для этой схемы

z_н =2z_пр + z_p + r_пер.

Сопротивление реле PTB-4 при втянутом якоре при уставке I_с._р = 5 А подсчитывается по выражению: z_p = S/I² = 112/5² = 4,48 Ом, где S = 112 ВА по техническим данным привода ПП-67.

Сопротивление проводов в данном случае можно не учитывать, так как реле РТВ установлены в непосредственной близости от трансформаторов тока. Тогда сопротивление внешней нагрузки z_H 4,48 + 0,1 = 4,58 Ом, что не равно допустимому сопротивлению z_H._доп 1,7Ом.Следовательно, трансформаторы тока не будут работать с погрешностью 10%.

Выводы

В процессе выполнения РГР мы устанавливаем на ВЛ-10 кВ максимальную токовую защиту, выполненную по двухфазной двухрелейной схеме с реле типа РТВ-4, током срабатывания I_c.p= 5A и одно секундной выдержкой времени.

Список использованной литературы

1. Методические указания по выполнению расчетно-графической работы по теме «Расчет защиты линий 6 и 10 кВ» по курсу «Релейная защита и автоматика».

2. Конспект лекций по курсу «Релейная защита и автоматика».
